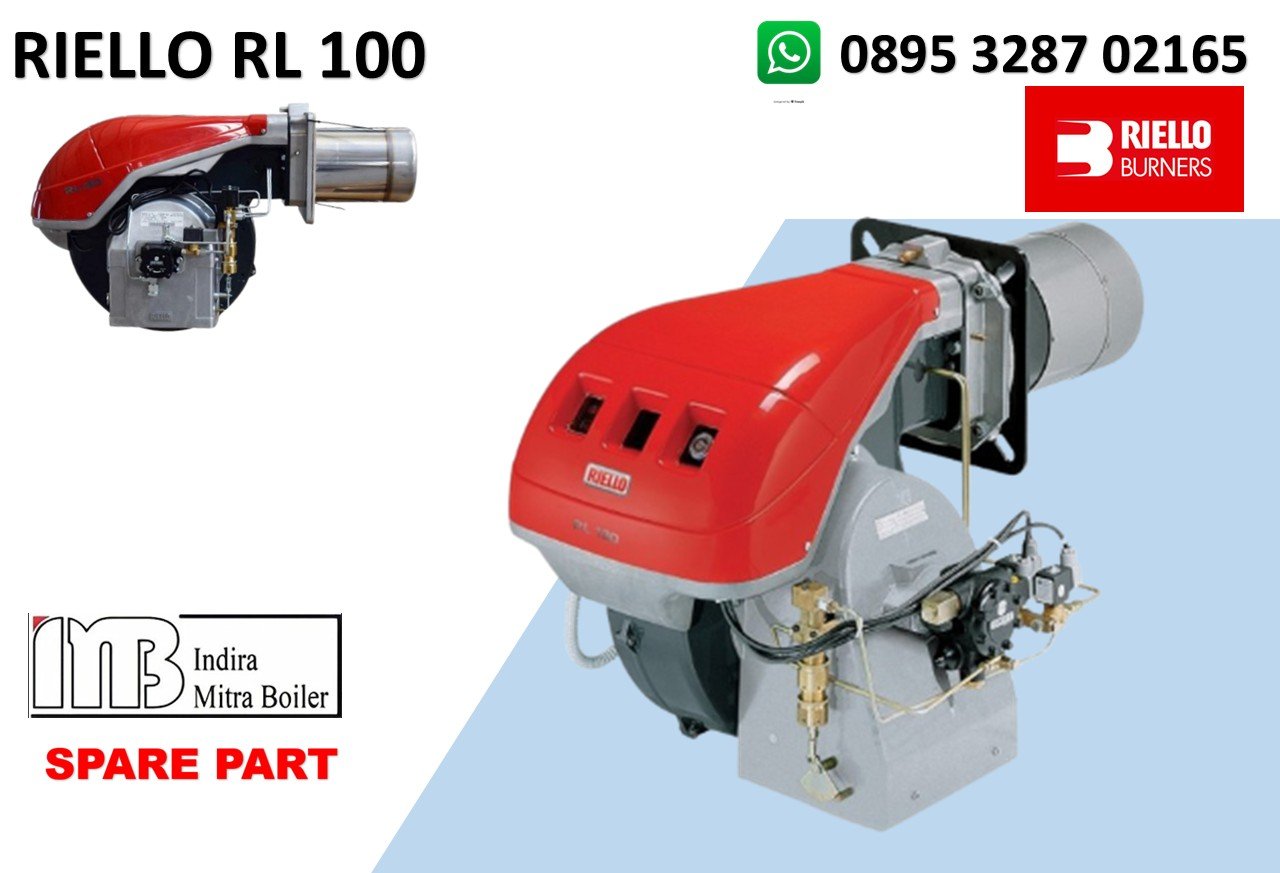

SPARE PART BURNER RIELLO RL 100

Seri burner RL 100 mencakup rentang daya pembakaran dari 190 hingga 1.185 kW dan telah dirancang untuk digunakan dalam instalasi komersial maupun industri berkapasitas menengah hingga besar, seperti gedung bertingkat, hotel, rumah sakit, boiler industri, serta berbagai aplikasi pemanas yang membutuhkan sistem pembakaran berbahan bakar solar (light oil) dengan efisiensi tinggi dan performa yang andal.

Pengoperasiannya dua tahap (two stage); burner dilengkapi dengan kotak kontrol keselamatan burner berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kerusakan. Kepala pembakaran, yang dapat diatur berdasarkan daya keluaran yang dibutuhkan, memungkinkan kinerja optimal yang memastikan pembakaran yang baik dan mengurangi konsumsi bahan bakar.

KOMPONEN PENTING BURNER RL 100

Berikut adalah komponen-komponen penting yang berpengaruh langsung terhadap proses pembakaran, penyalaan, dan keselamatan burner.

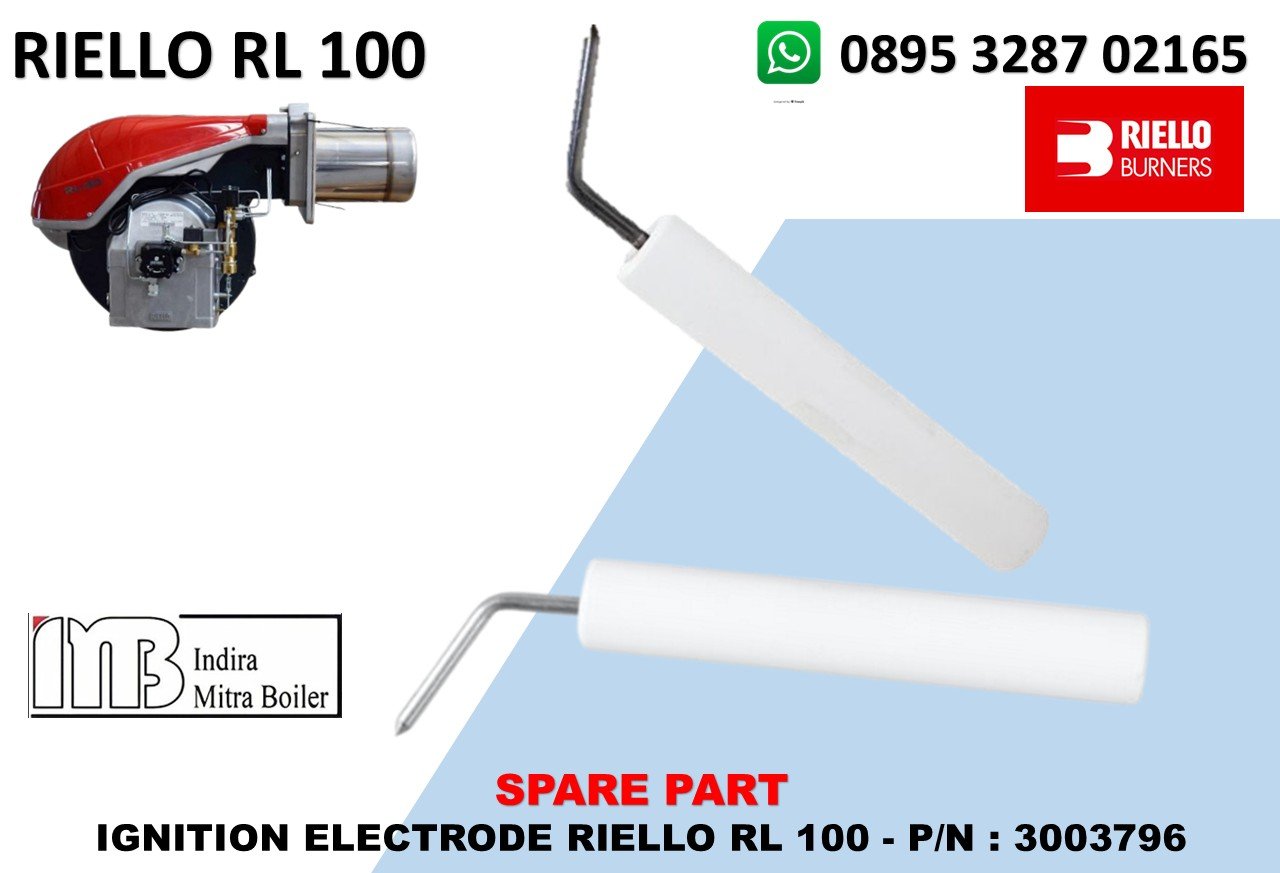

IGNITION ELECTRODE RIELLO RL 100 – P/N : 3003796

P/N 3003796 juga tercantum dalam dokumentasi Riello untuk RL 100/M sebagai ELECTRODE, dan digunakan bersama rangkaian electrode connection. Fungsi Ignition electrode bekerja bersama ignition transformer untuk menghasilkan busur listrik:

• Brand : Riello
• P/N : 3003796
• Description : Ignition Electrode / Electrode
• Application : Riello RL 70
• RL 70 Type : 660M / 660T1
• RL 70/M : 669T1
• Fungsi : Ignition / spark generation
• Berat : ± 0,09 kg
• OEG equivalent : 160500962

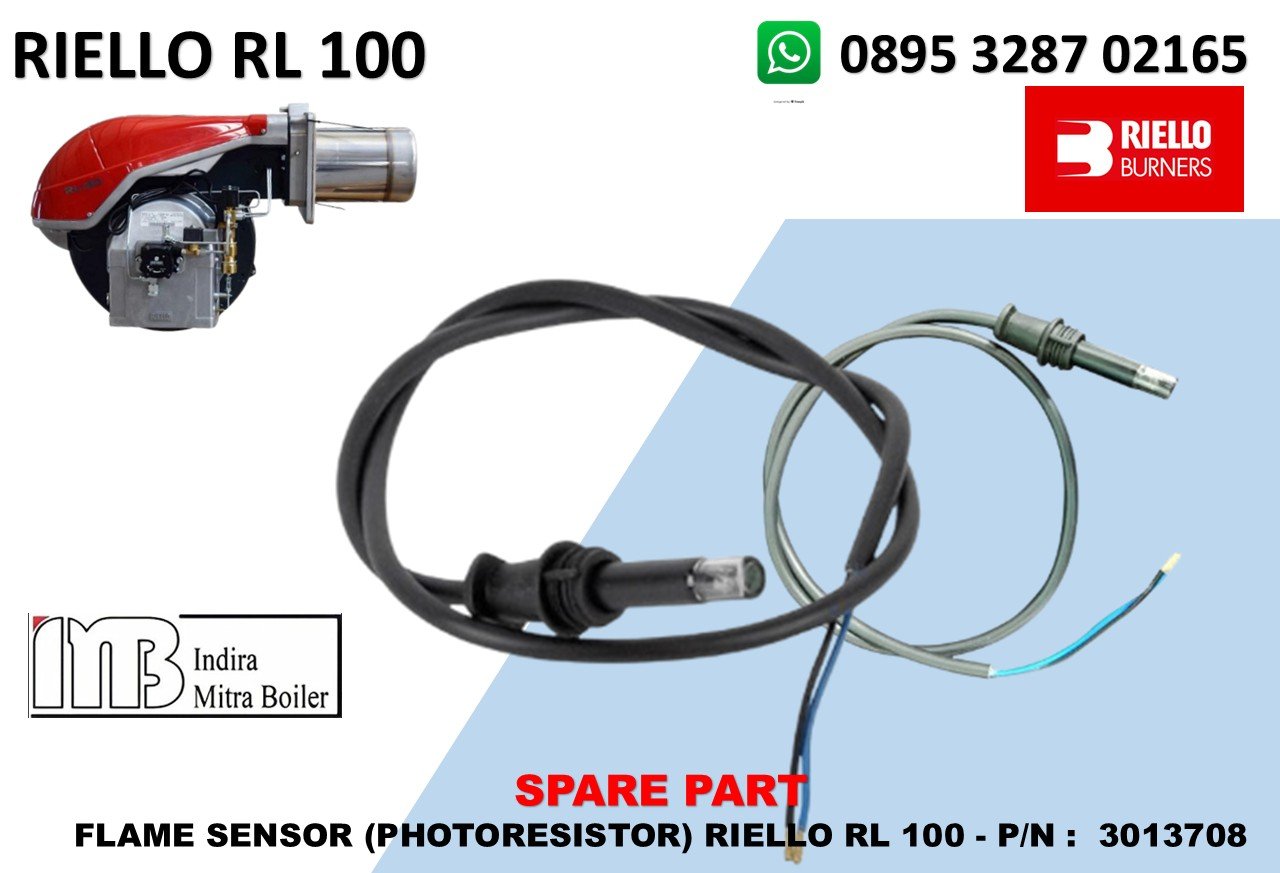

FLAME SENSOR (PHOTORESISTOR) RIELLO RL 100 – P/N :  3013708

FLAME SENSOR (PHOTORESISTOR) Riello RL 100 – P/N 3013708, data ini terkonfirmasi cocok untuk RL 100. P/N 3013708 tercantum sebagai PHOTO ELECTRIC CELL / Photocell untuk RL 100 Type 981T, 661T1, dan 661T80. Fungsi Flame Sensor / Photoresistor 3013708 berfungsi mendeteksi keberadaan api pada combustion head.

• Brand : Riello
• P/N : 3013708
• Description : Photo Electric Cell / Flame Sensor
• Sensor type : Photoresistor / Photocell
• Fungsi : Flame detection / flame supervision
• Aplikasi : Riello RL 100
• RL 100 Type : 981T / 661T1 / 661T80
• Equivalent : Siemens QRB1A A068B70A
• Panjang kabel : ±750 mm
• Berat : ±0,05 kg
• Replacement/related : P/N 20167919
• Riello replacement : Menggantikan 3003779 pada beberapa aplikasi

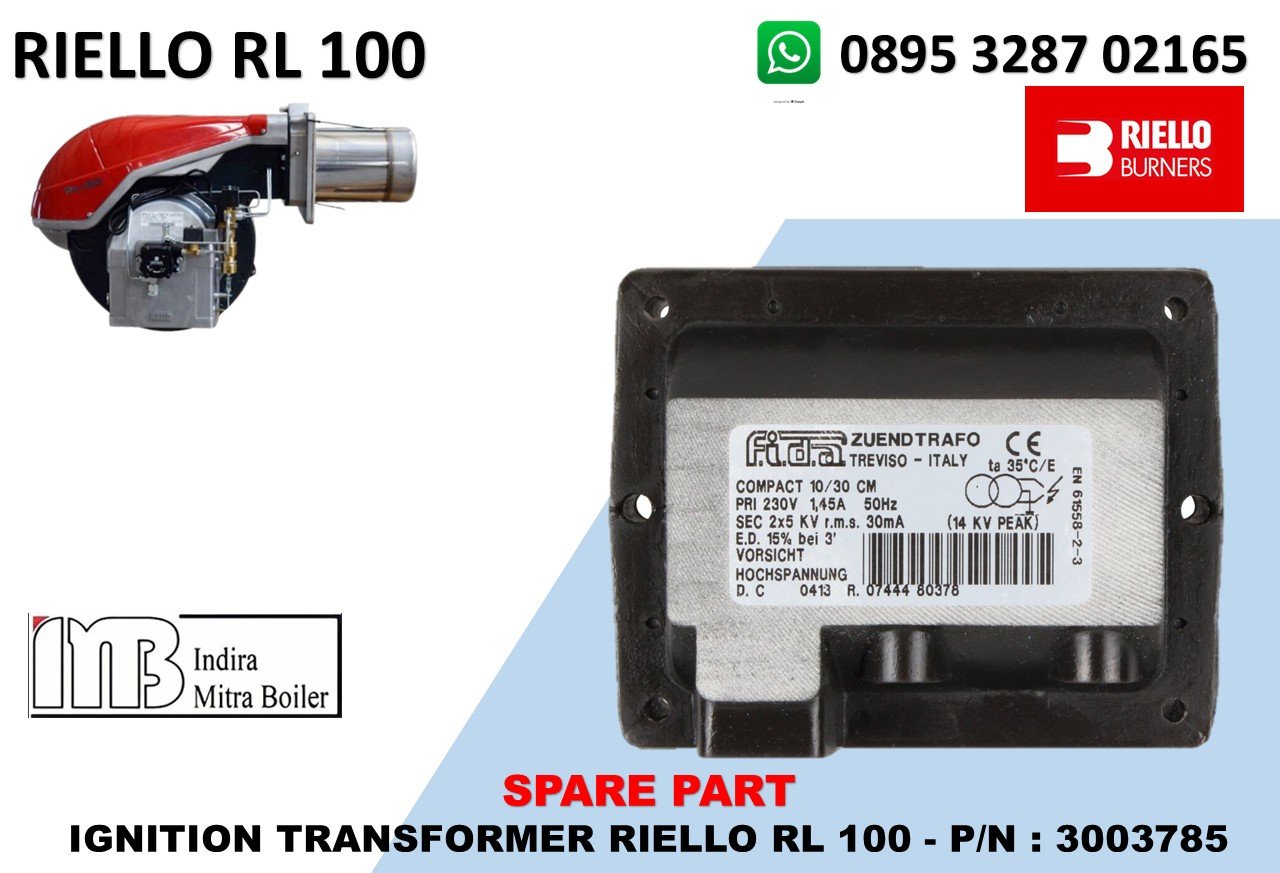

IGNITION TRANSFORMER RIELLO RL 100 – P/N : 3003785

IGNITION TRANSFORMER Riello RL 100 – P/N 3003785 terkonfirmasi sebagai transformer pengapian untuk beberapa versi RL 100. Parts list RL 100 Type 981T dan Type 661 T1 sama-sama mencantumkan 3003785 – TRANSFORMER. Fungsi Ignition Transformer P/N 3003785 mengubah tegangan listrik input menjadi tegangan tinggi (HV) untuk menghasilkan spark pada ignition electrode.

• Brand : Riello
• P/N : 3003785
• Description : Ignition Transformer / Transformer
• Application : Riello RL 100
• RL 100 Type : 981T / 661T1
• Equivalent/OEG No. : 160500961
• Berat : ± 2,03 kg
• Fungsi : High-voltage ignition
• Associated electrode : P/N 3003796

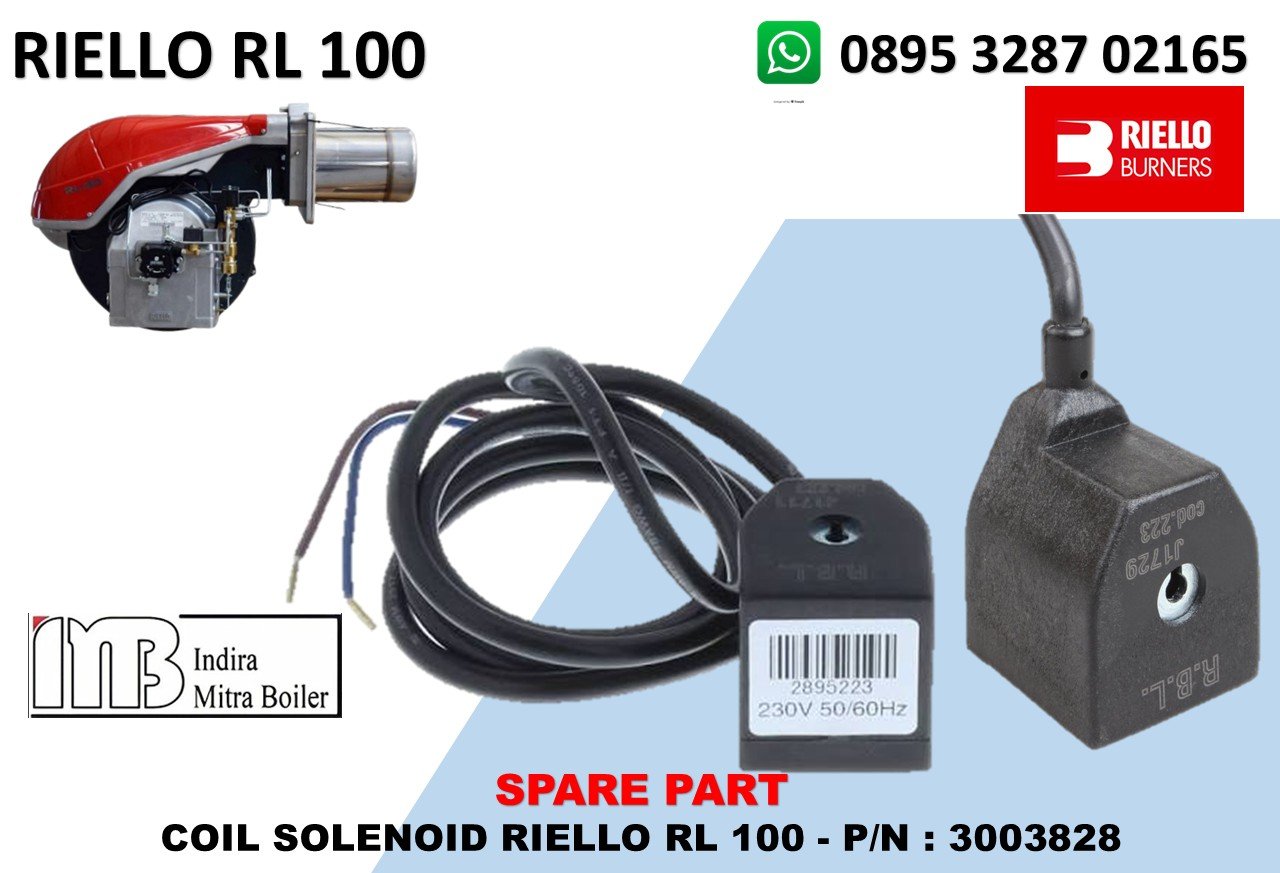

COIL SOLENOID RIELLO RL 100 – P/N : 3003828

COIL SOLENOID Riello RL 100 – P/N 3003828, data ini terkonfirmasi cocok untuk RL 100, khususnya Type 661M, 661T1 dan juga beberapa versi Type 981T. Fungsi Solenoid Coil P/N 3003828 adalah kumparan elektromagnetik yang mengoperasikan fuel solenoid valve pada rangkaian bahan bakar burner.

• Brand : Riello
• P/N : 3003828
• Description : Solenoid Valve Coil / Coil
• Application : Riello RL 100
• RL 100 Type : 661M / 661T1 / 981T
• Fungsi : Mengoperasikan fuel solenoid valve
• OEG No.: 112116023
• Berat : ± 0,20 kg
• Voltage : 230 V, 50/60 Hz
• Associated component : Fuel solenoid valve / valve assembly

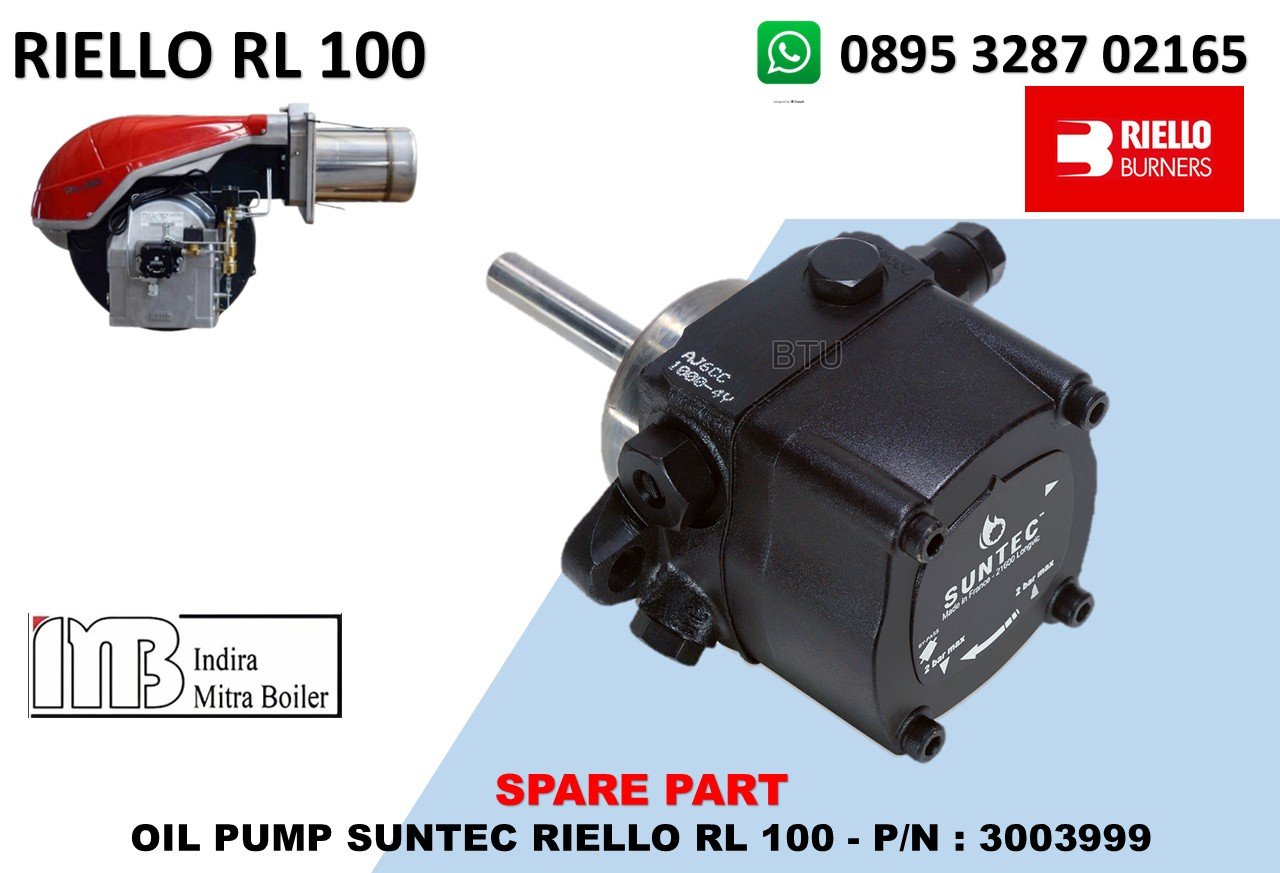

OIL PUMP SUNTEC RIELLO RL 100 – P/N : 3003999

Oil Pump SUNTEC P/N 3003999 berfungsi untuk: Menghisap fuel oil dari tangki, Menaikkan tekanan fuel, Menyuplai fuel bertekanan ke nozzle burner, Mengatur tekanan fuel sesuai kebutuhan pembakaran, Memutus aliran fuel melalui built-in solenoid shut-off valve pada versi penggantinya.

• Brand : SUNTEC
• Riello P/N : 3003999
• Pump model : AJ6CC
• Component : Fuel Oil Pump
• Application : Riello RL 100 / RL 130
• RL 100 Type : 661 T1 dan beberapa variant terkait
• Fuel VLight oil / diesel
• Pump type : Gear pump
• Pressure adjustment : Adjustable
• Connection : Suction / return / nozzle / gauge
• By-pass : Built-in
• Related Riello pump : 20033467 (AJ6CC pada beberapa parts list)

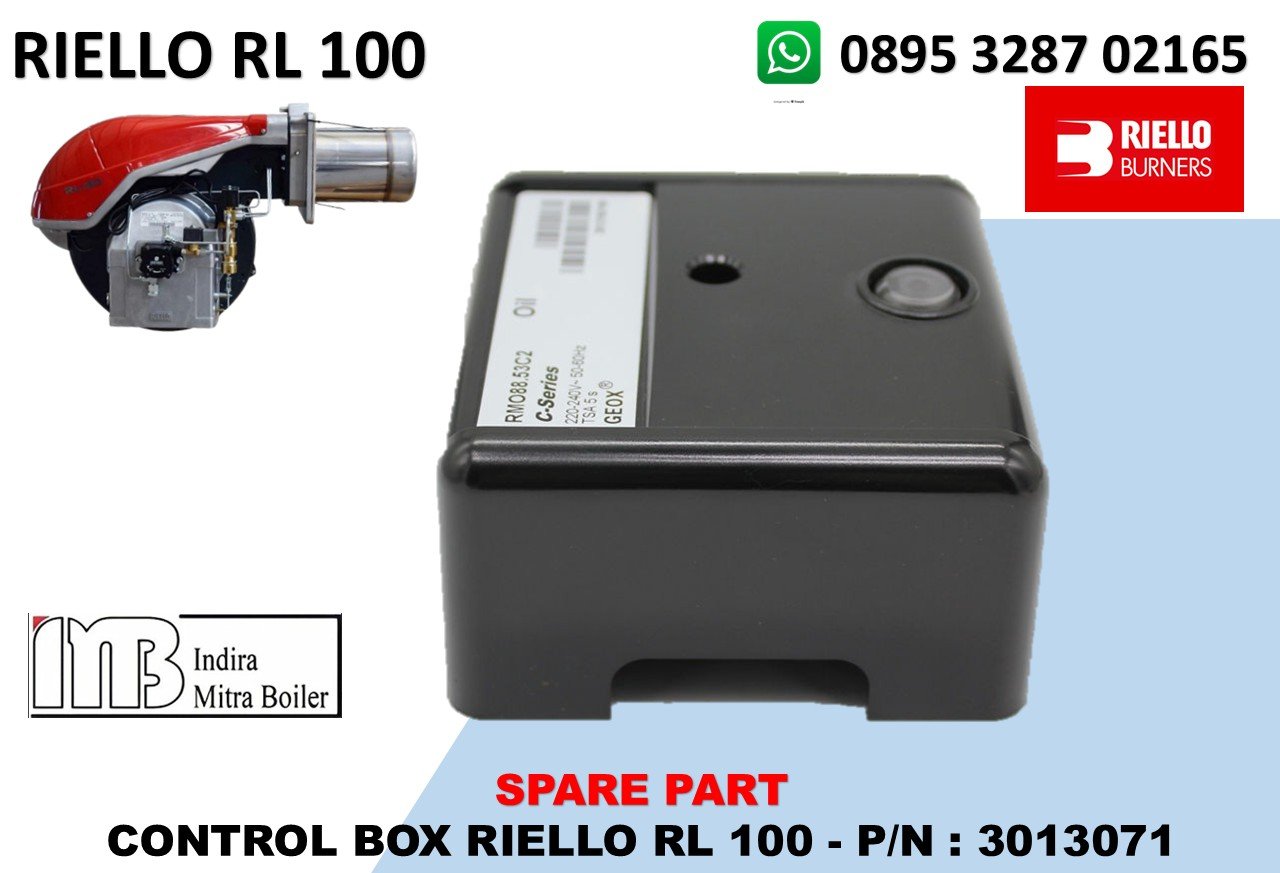

CONTROL BOX RIELLO RL 100 – P/N : 3013071

CONTROL BOX Riello RL 100 – P/N 3013071, data ini terkonfirmasi cocok. P/N 3013071 adalah RMO 88.53 Control Box, dan tercantum pada parts diagram RL 100 Type 661 T1 maupun 661 T80. Fungsi Control Box RMO 88.53 P/N 3013071 adalah pengendali utama dan safety controller burner. Komponen ini mengatur urutan operasi burner sekaligus memonitor kondisi flame dan sistem keselamatan.

• Brand : Riello
• P/N : 3013071
• Model : RMO 88.53
• Type : Automatic burner control / flame safety control
• Application : Riello RL 130
• RL 130 Type : 662 T1 / 662 T80
• Fungsi : Burner sequencing & flame safety
• Mounting : Plug-in control box base
• Control box base : P/N 3003784
• Associated flame sensor : Photocell P/N 3013708
• Associated transformer : P/N 3003785
• Associated electrode : P/N 3003796

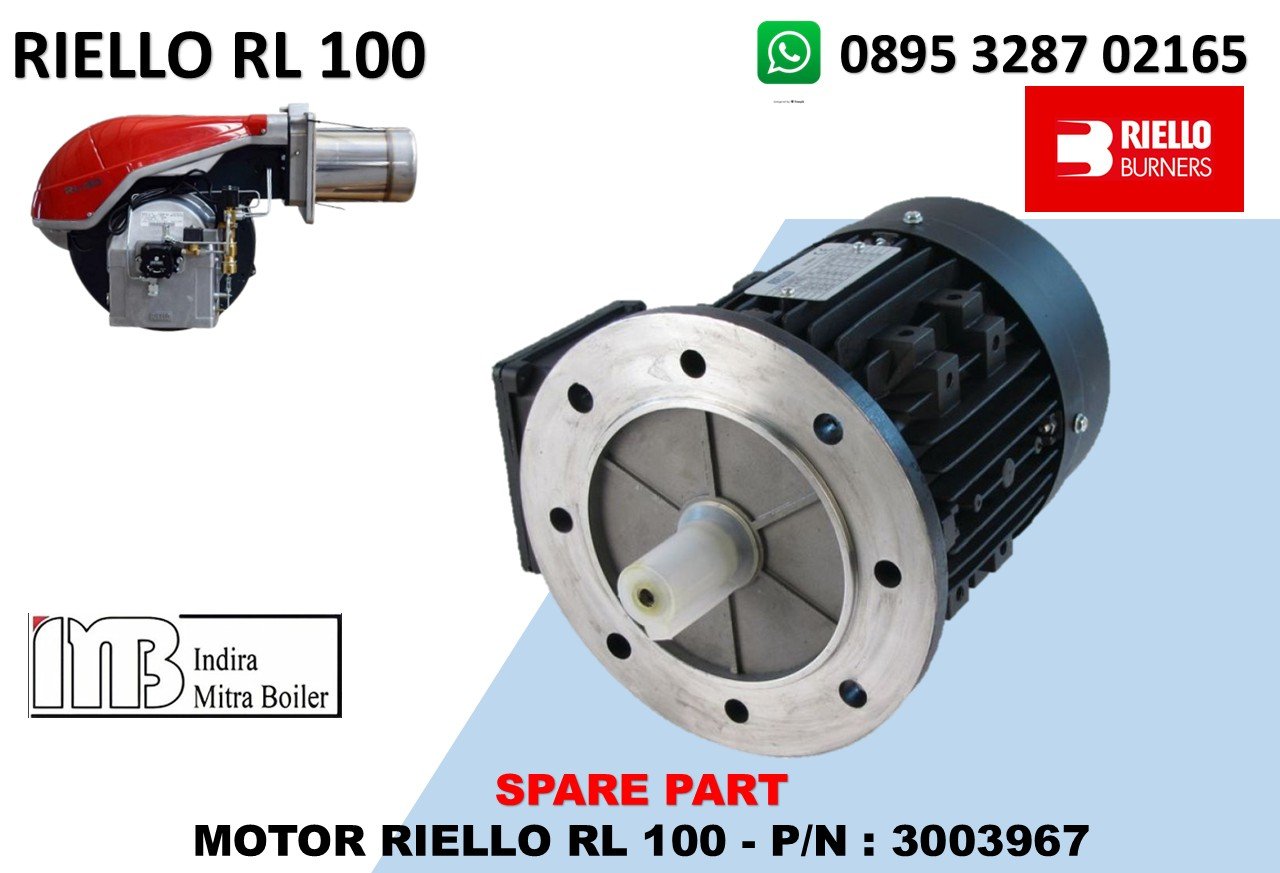

MOTOR RIELLO RL 100 – P/N : 3003967

MOTOR Riello RL 100 – P/N 3003967, data ini terkonfirmasi langsung dari katalog spare part resmi Riello. P/N 3003967 tercantum sebagai MOTOR untuk RL 100 Type 661 T1. Fungsi Motor P/N 3003967 adalah motor penggerak utama burner. Motor memutar fan/blower untuk menghasilkan aliran udara pembakaran dan, melalui sistem penggerak, mendukung operasi burner.

• Brand : Riello
• P/N : 3003967
• Description : Motor
• Application : Riello RL 100
• Burner Type : 661 T1
• Fungsi : Penggerak fan/blower
• Associated fan : P/N 3003964
• Associated coupling : P/N 3003954
• Associated starter : P/N 3003960

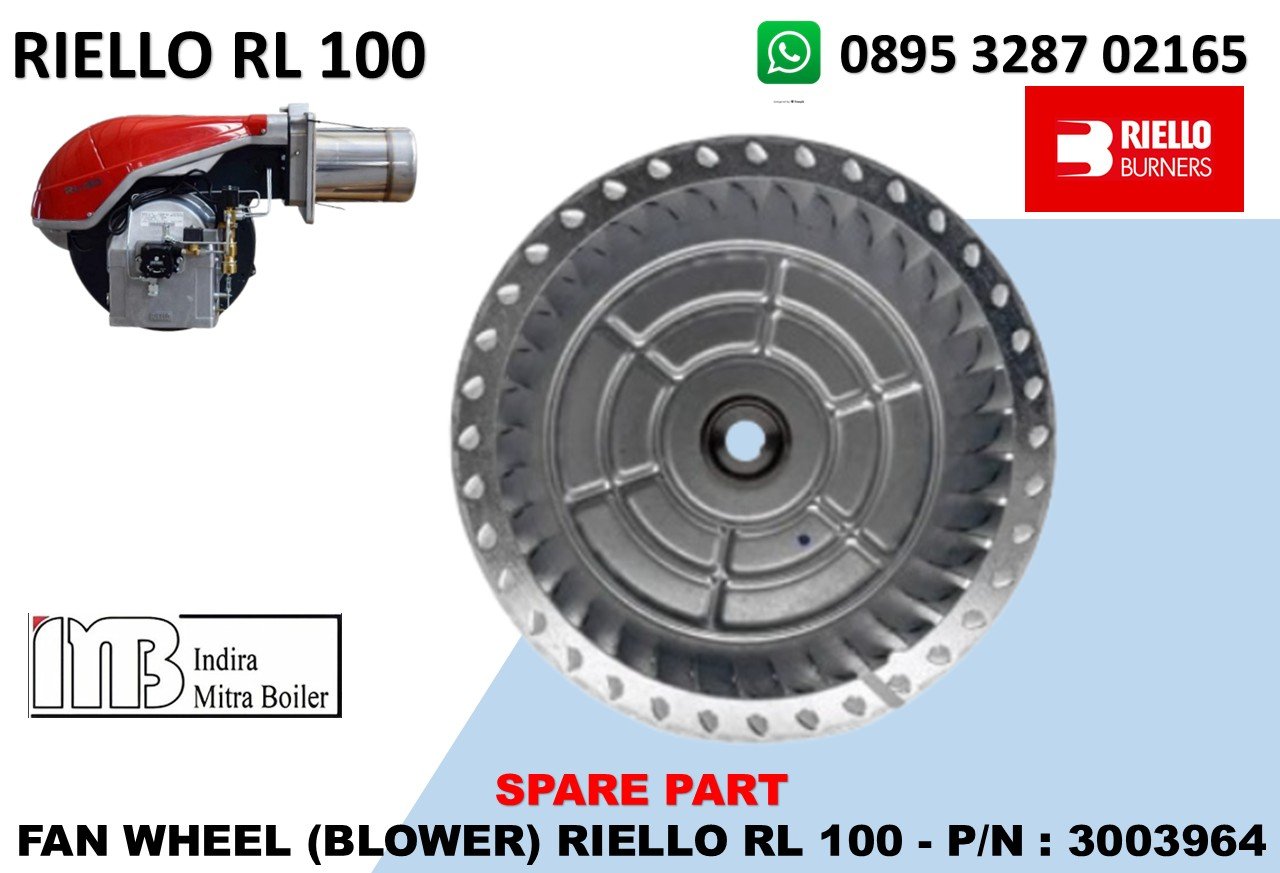

FAN WHEEL (BLOWER) RIELLO RL 100 – P/N : 3003964

FAN WHEEL (BLOWER) Riello RL 100 – P/N 3003964, data ini terkonfirmasi. P/N 3003964 tercatat sebagai FAN FOR RS 100 dan digunakan pada beberapa konfigurasi Riello RL 100, termasuk Type 981T dan 661T1. Fungsi Fan Wheel / Blower P/N 3003964 berfungsi menghasilkan udara pembakaran dengan memutar impeller pada kecepatan tinggi.

• Brand : Riello
• P/N : 3003964
• Description : Fan / Fan Wheel / Blower
• Application : Riello RL 100
• RL 100 Type : 981T / 661T1
• Riello catalog description : FAN FOR RS 100
• Associated motor : P/N 3003967
• Associated coupling : P/N 3003954
• Part type : Fan / blower impeller

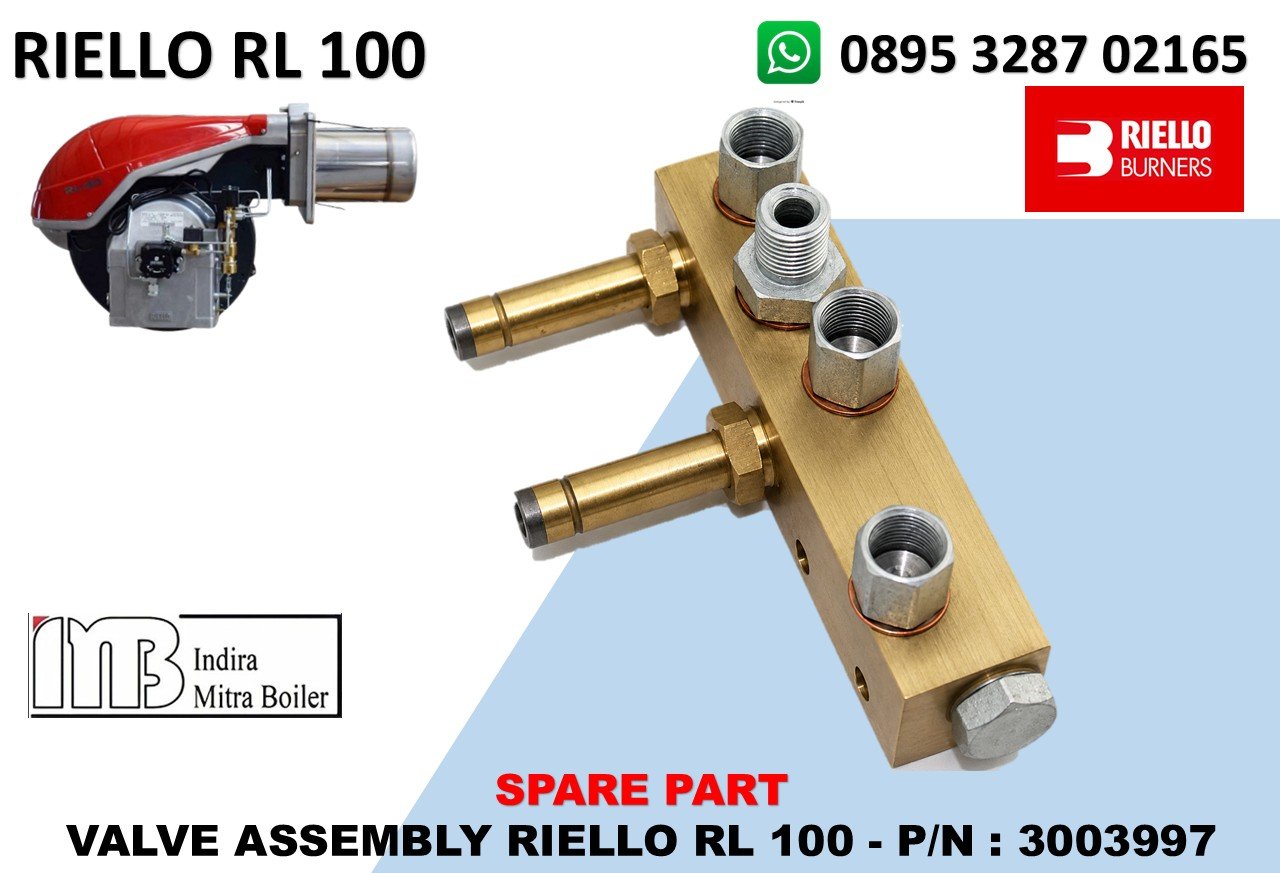

VALVE ASSEMBLY RIELLO RL 100 – P/N : 3003997

VALVE ASSEMBLY Riello RL 100 – P/N 3003997, data ini terkonfirmasi. P/N 3003997 adalah Valve Assembly for RL Range dan digunakan pada berbagai tipe Riello RL 100, termasuk Type 981T, 661 T1, dan 661 T80. Fungsi Valve Assembly P/N 3003997 berfungsi mengatur dan mengontrol aliran fuel oil bertekanan dari oil pump menuju nozzle.

• Brand : Riello
• P/N : 3003997
• Description : Valve Assembly for RL Range
• Part type : Fuel Valve Assembly
• Application : Riello RL 100
• RL 100 Type : 981T / 661 T1 / 661 T80
• Associated coil : P/N 3003828
• Fuel : Light oil / fuel oil
• Fungsi : Mengontrol aliran fuel menuju nozzle
