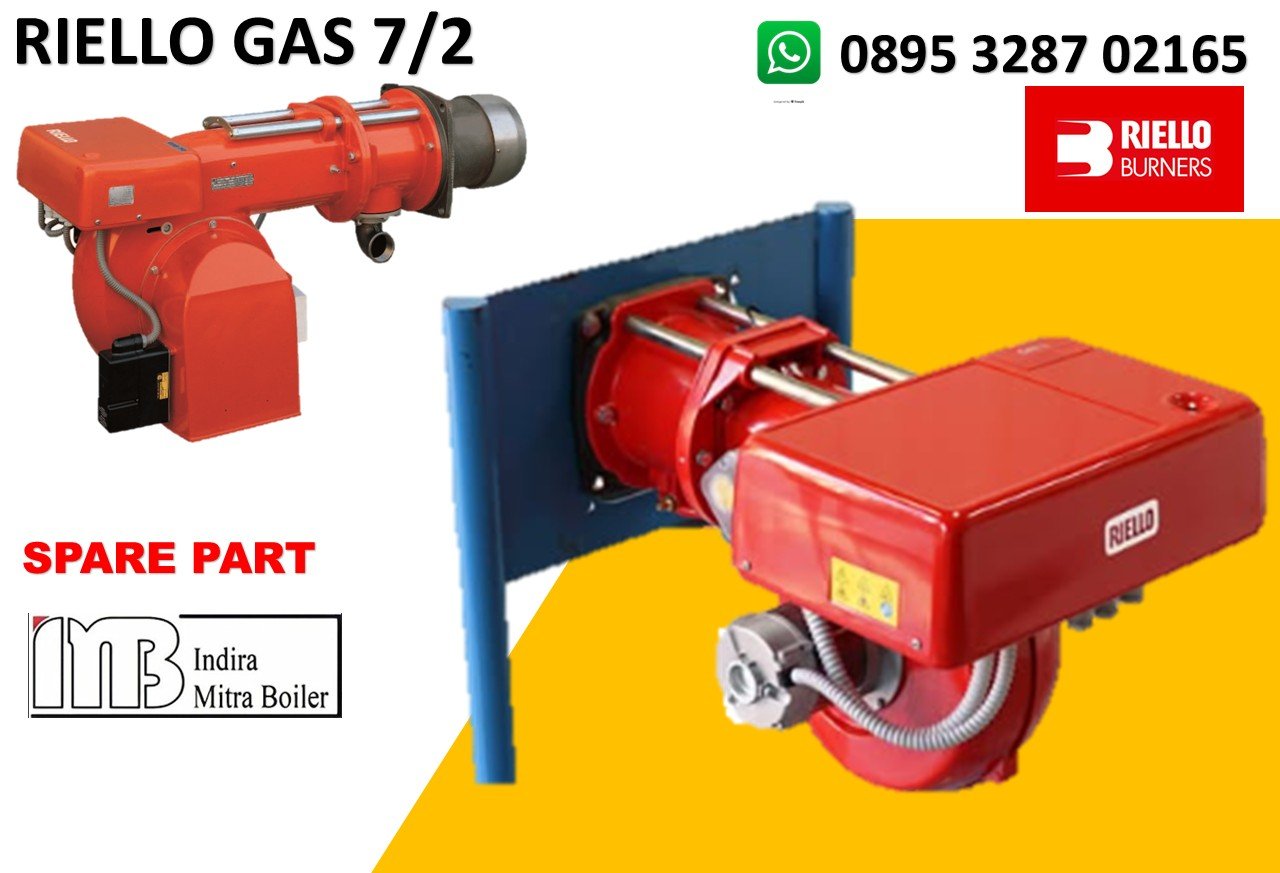

SPARE PART GAS BURNER RIELLO GAS 7/2

Seri burner Riello GAS 7/2 mencakup rentang daya pembakaran sekitar 400/800 – 1760 kW dan telah dirancang untuk digunakan pada berbagai instalasi komersial maupun industri, seperti boiler, oven industri, pengering, laundry, hotel, rumah sakit, serta berbagai aplikasi pemanas lainnya yang membutuhkan sistem pembakaran gas dengan efisiensi tinggi, performa yang andal, dan pengoperasian yang stabil.

Pengoperasiannya menggunakan sistem dua tahap (two stage). Burner ini dilengkapi dengan kotak kontrol keselamatan burner berbasis mikroprosesor yang memberikan indikasi status pengoperasian sekaligus diagnosis penyebab gangguan. Kepala pembakaran (combustion head) dapat diatur sesuai kebutuhan daya keluaran sehingga menghasilkan pencampuran udara dan gas yang optimal, pembakaran yang sempurna, efisiensi bahan bakar yang tinggi, serta emisi gas buang yang lebih rendah.

KOMPONEN PENTING GAS BURNER RIELLO GAS 7/2

Berikut adalah komponen-komponen penting yang berpengaruh langsung terhadap proses pembakaran, penyalaan, kontrol, dan keselamatan burner.

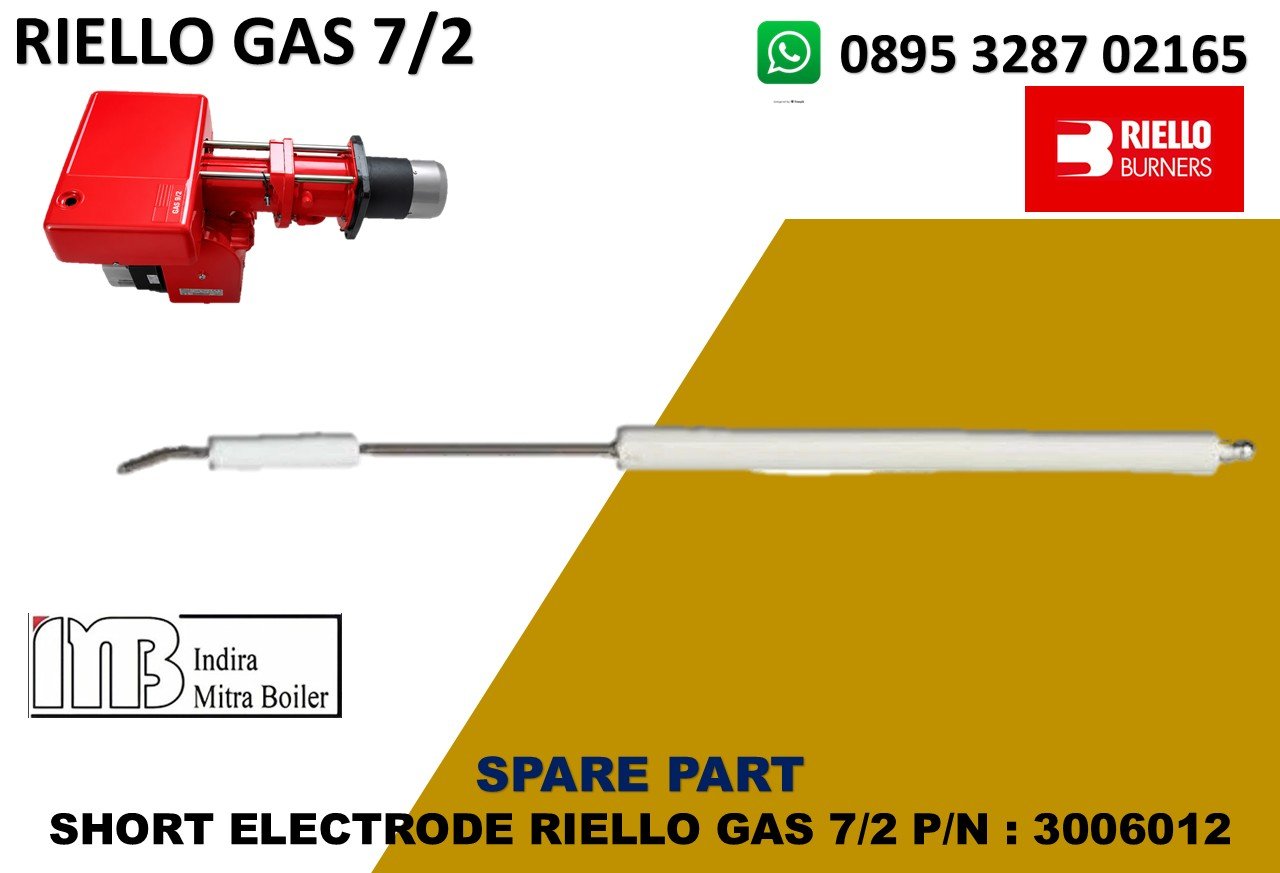

SHORT ELECTRODE RIELLO GAS 7/2 P/N : 3006012

Untuk Riello GAS 7/2 P/N 3006012, komponen ini adalah ELECTRODE / SHORT ELECTRODE, yaitu elektroda pengapian (ignition electrode) yang menghasilkan percikan tegangan tinggi untuk menyalakan campuran gas dan udara di combustion head. P/N 3006012 tercatat untuk Riello GAS 7/2 Type 525 T80 dan juga beberapa varian GAS 7. Fungsi utama 3006012 bertugas membuat loncatan bunga api tegangan tinggi di area ignition.

• Brand : Riello
• P/N : 3006012
• Nama : Electrode / Short Electrode
• Fungsi : Ignition / pembentukan spark
• Aplikasi : Riello GAS 7/2
• Contoh burner : GAS 7/2 Type 525 T80
• Terkait : Ignition transformer, electrode lead, electrode support
• Posisi : Combustion head
• Bukan : Flame probe

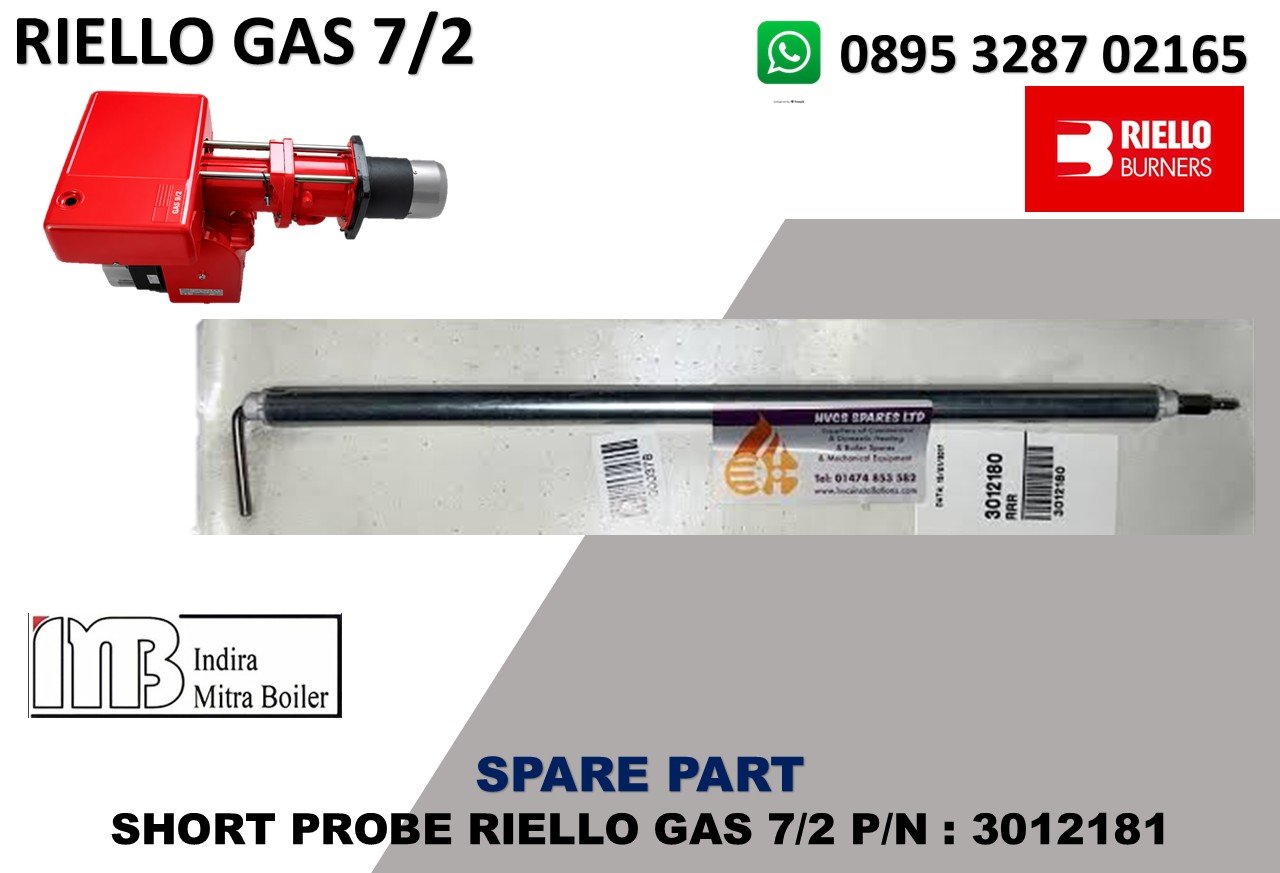

SHORT PROBE RIELLO GAS 7/2 P/N : 3012181

Untuk Riello GAS 7/2 P/N 3012181, komponen ini adalah PROBE / FLAME IONIZATION PROBE, yaitu sensor pendeteksi api (flame detector). Data spare part mencantumkan 3012181 = PROBE GAS 7PM, sedangkan untuk GAS 7/2 terdapat 3012186 = LONG PROBE FOR GAS 7/2. Jadi, 3012181 perlu dibedakan dari probe panjang 3012186. Fungsi utama 3012181 Probe ini tidak menghasilkan spark. Tugasnya adalah mendeteksi apakah api sudah terbentuk dan tetap menyala.

• Brand : Riello
• P/N : 3012181
• Nama : Probe / Flame Probe
• Deskripsi supplier : PROBE GAS 7PM
• Fungsi : Flame detection / flame ionization
• Aplikasi : Riello GAS 7 P/M; perlu verifikasi untuk GAS 7/2 berdasarkan type/serial
• Jenis : Flame ionization probe
• Pasangan : Control Box 3013073
• Bukan : Ignition electrode

GAS HEAD RIELLO GAS 7/2 P/N : 3006014

Untuk Riello GAS 7/2 P/N 3006014, komponen ini adalah GAS HEAD DISTRIBUTOR, yaitu distributor gas pada combustion head. Parts list Riello GAS 7/2 Type 525 T80 mencantumkan 3006014 = GAS HEAD DISTRIBUTOR. Fungsi utama Gas Head Distributor 3006014 berfungsi mendistribusikan gas secara terarah di dalam combustion head sebelum gas bercampur dengan udara pembakaran dan mengalami ignition.

• Brand : Riello
• P/N : 3006014
• Nama : Gas Head Distributor
• Aplikasi : Riello GAS 7/2
• Type : 525 T80
• Fungsi : Distribusi gas di combustion head
• Posisi : Combustion head
• Material : Komponen metal combustion head
• Terkait : Electrode, flame disc, blast tube, manifold
• Bukan : Gas valve / Multibloc

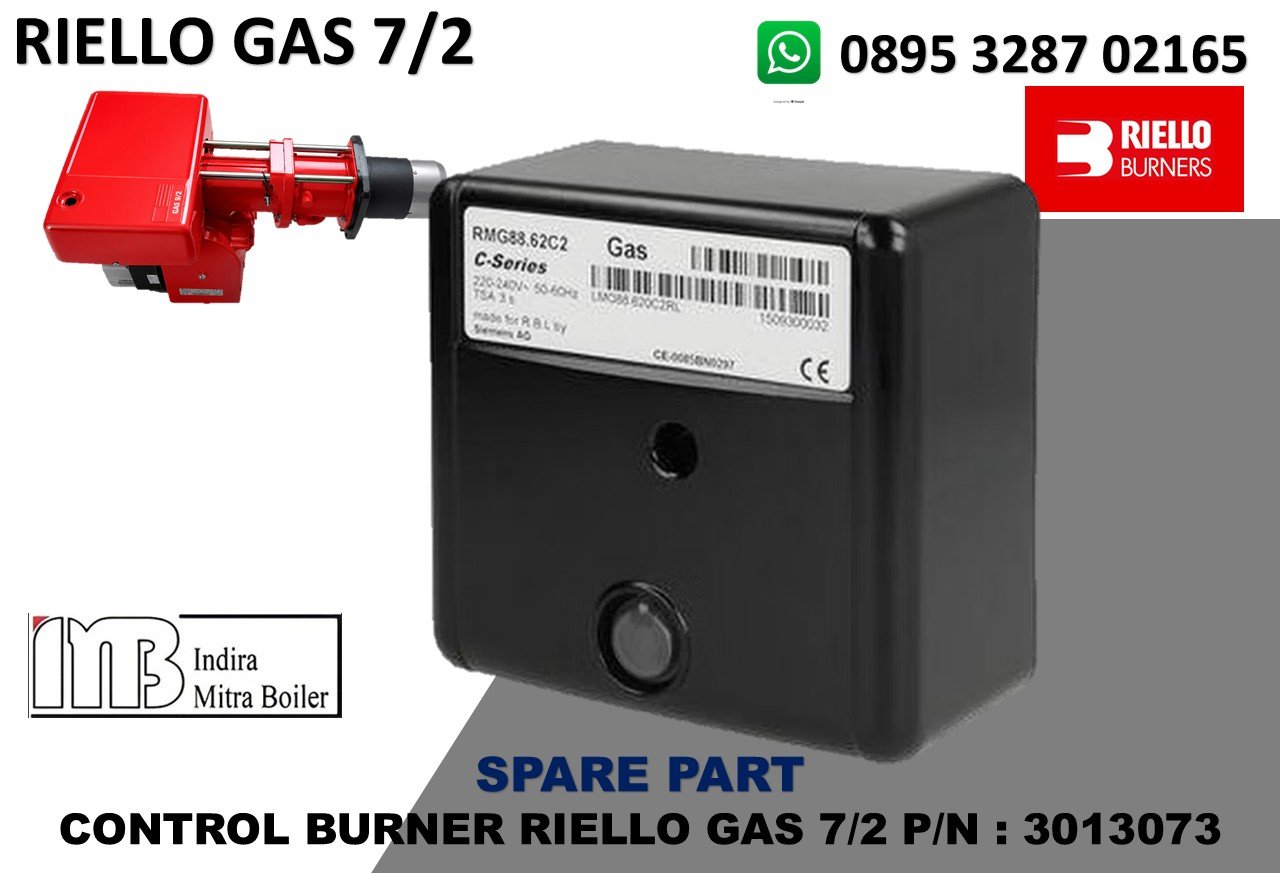

CONTROL BURNER RIELLO GAS 7/2 P/N : 3013073

Untuk Riello GAS 7/2 P/N 3013073, komponen ini adalah CONTROL BOX / BURNER CONTROL UNIT RMG 88.62C2, yaitu unit kontrol dan safety utama burner. P/N 3013073 tercatat kompatibel dengan Riello GAS 7/2 appliance code 20201125 dan 3752582 pada data spare-part. Fungsi utama 3013073 adalah “otak” burner GAS 7/2. Control box mengatur urutan operasi mulai dari pemeriksaan kondisi awal, pre-purge, ignition, pembukaan gas, monitoring flame sampai shutdown/lockout.

• Brand : Riello
• P/N : 3013073
• Nama : Control Box / Burner Control
• Type : RMG 88.62C2
• Aplikasi : GAS 7/2
• Contoh Type burner : GAS 7/2 Type 525 T80
• Fungsi : Burner sequence & safety control
• Operasi : 2-stage
• Supply Umumnya : 220–240 V AC, 50–60 Hz*
• Safety : Flame monitoring, ignition & lockout
• Pengganti generasi baru : CMG88.62D2, P/N tetap 3013073

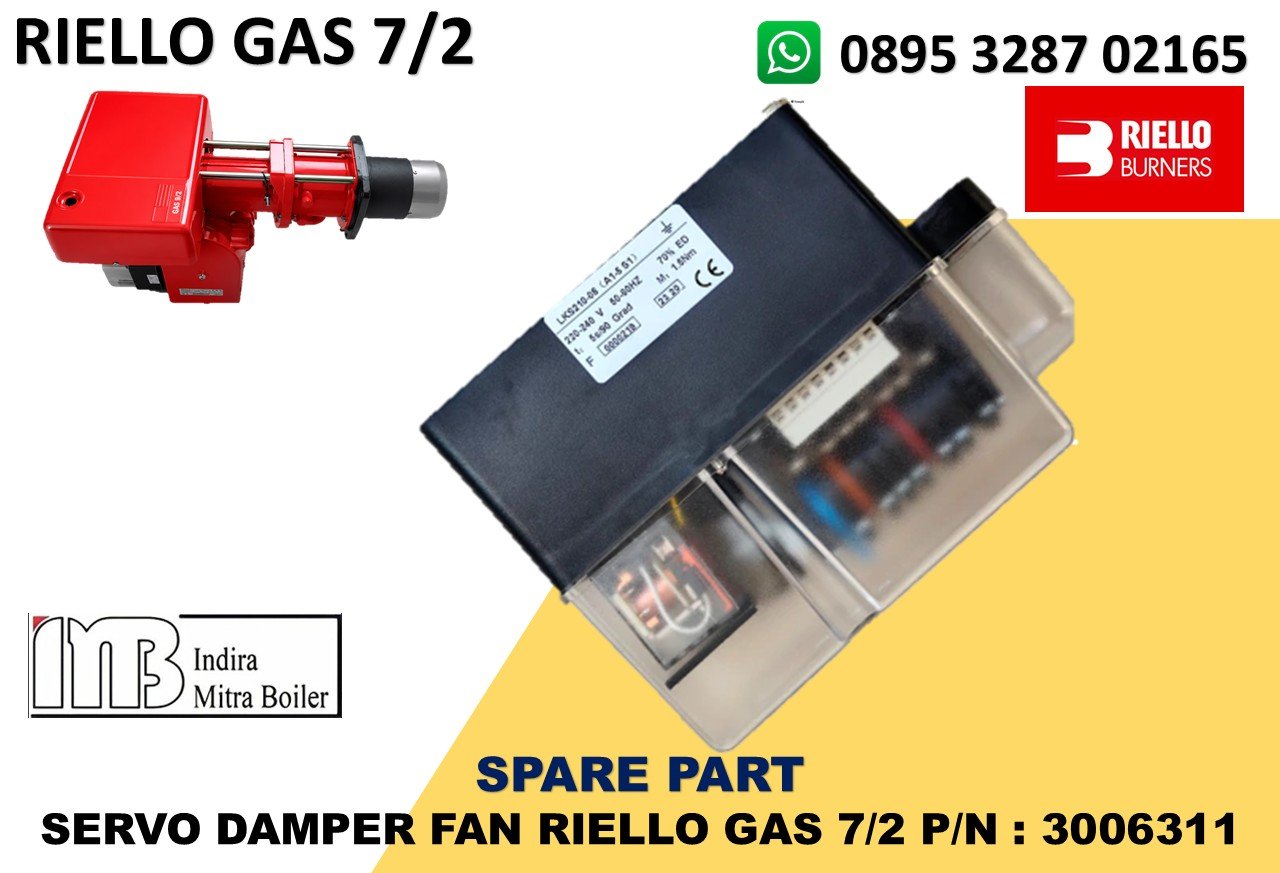

SERVO DAMPER FAN RIELLO GAS 7/2 P/N : 3006311

Untuk Riello GAS 7/2 P/N 3006311, komponen ini adalah AIR DAMPER MOTOR / SERVO DAMPER, yaitu aktuator yang menggerakkan air damper untuk mengatur jumlah udara pembakaran. Pada diagram GAS 7/2 Type 525 T80, appliance code 3752582, P/N 3006311 secara spesifik tercantum sebagai AIR DAMPER MOTOR. Fungsi utama 3006311 bekerja sebagai penggerak mekanis air damper.

• Brand : Riello
• P/N : 3006311
• Nama : Air Damper Motor / Servomotor
• Aplikasi : Riello GAS 7/2
• Type : 525 T80
• Fungsi : Menggerakkan air damper
• Yang dikontrol : Jumlah udara pembakaran
• Assembly : Air Damper Assembly 3003429
• Bukan : Main fan motor
• Bukan : Air pressure switch

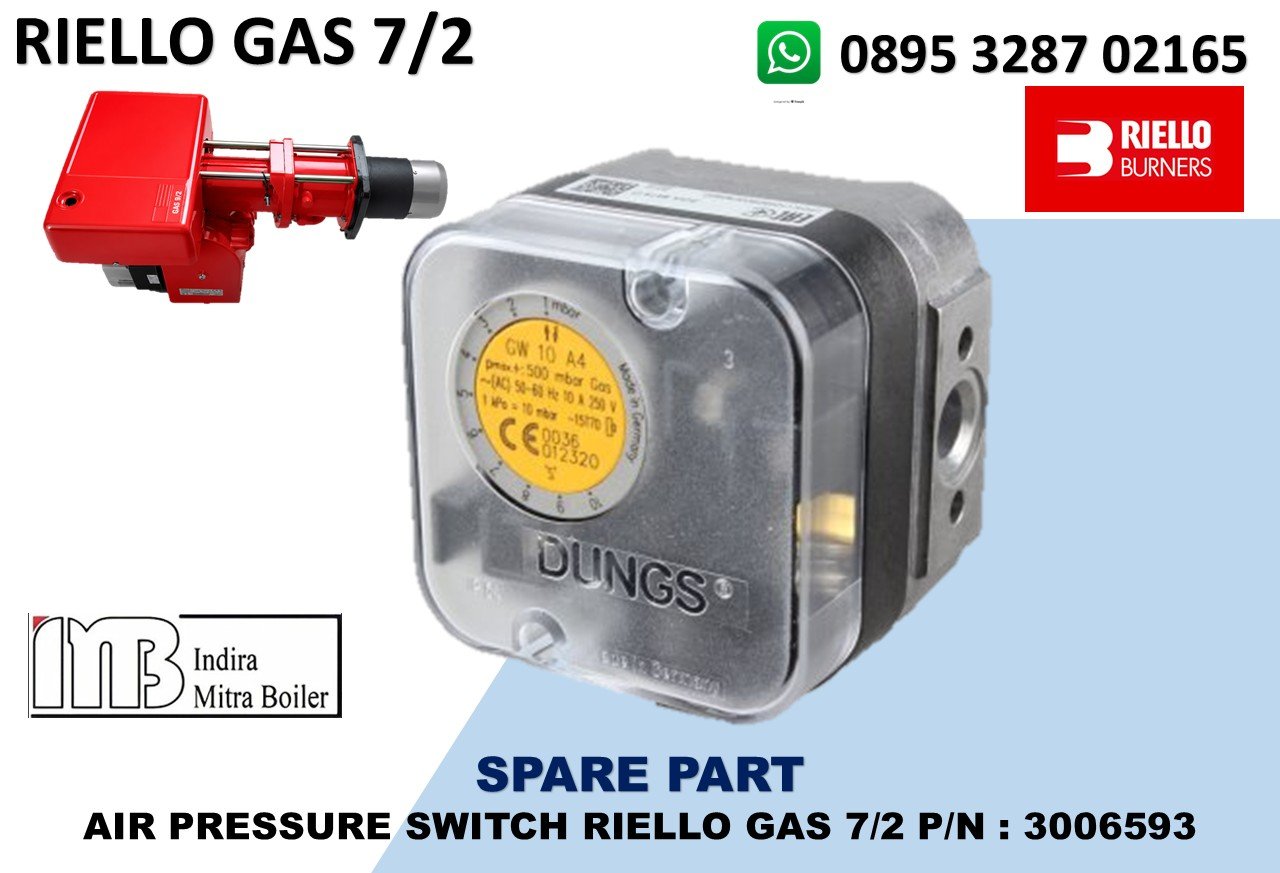

AIR PRESSURE SWITCH RIELLO GAS 7/2 P/N : 3006593

Untuk Riello GAS 7/2 P/N 3006593, komponen ini adalah AIR PRESSURE SWITCH / PRESSOSTATO ARIA, yaitu saklar pengaman yang memverifikasi bahwa tekanan/aliran udara pembakaran dari fan sudah mencukupi sebelum burner melanjutkan sequence operasi. Pada diagram GAS 7/2 Type 525 T80, appliance code 3752582, P/N 3006593 tercantum sebagai AIR PRESSURE SWITCH. berfungsi sebagai interlock keselamatan, bukan sebagai pengatur jumlah udara.

• Brand : Riello
• P/N : 3006593
• Nama : Air Pressure Switch
• Model : GAS 7/2
• Type : 525 T80
• Appliance code : 3752582
• Fungsi : Monitoring/safety tekanan udara pembakaran
• Terkait : Air Pressure Sensor Group 3006594
• Bukan : Gas pressure switch
• Bukan : Air damper motor

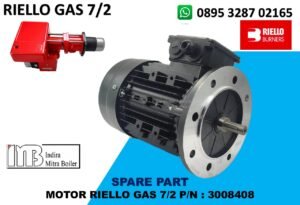

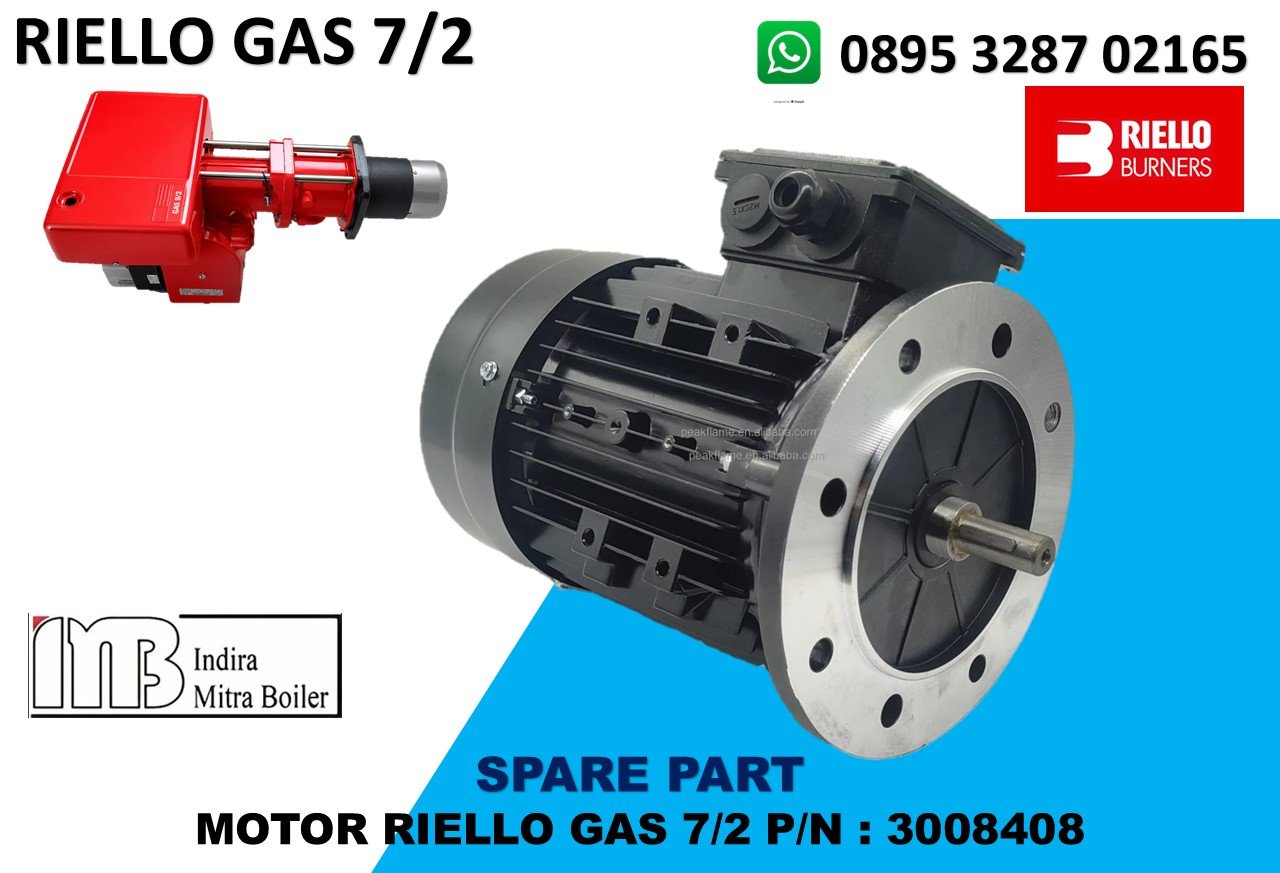

MOTOR RIELLO GAS 7/2 P/N : 3008408

Untuk Riello GAS 7/2 P/N 3008408, komponen ini adalah MAIN MOTOR / MOTOR FAN, yaitu motor utama yang menggerakkan fan/blower pembakaran. P/N 3008408 tercantum sebagai MOTOR dan secara spesifik digunakan pada GAS 7/2 Type 525 T1, baik unit dengan nomor seri hingga 260000 maupun mulai 260001. Fungsi utama Motor 3008408 adalah penggerak utama sistem udara pembakaran.

• Brand : Riello
• P/N : 3008408
• Nama : Motor
• Aplikasi : GAS 7/2
• Type : 525 T1
• Fungsi : Menggerakkan fan/blower
• Output mekanis : Menghasilkan putaran untuk combustion fan
• Terkait Fan : 3005508 pada listing GAS 7/2
• Berbeda dengan : Servo damper 3006311

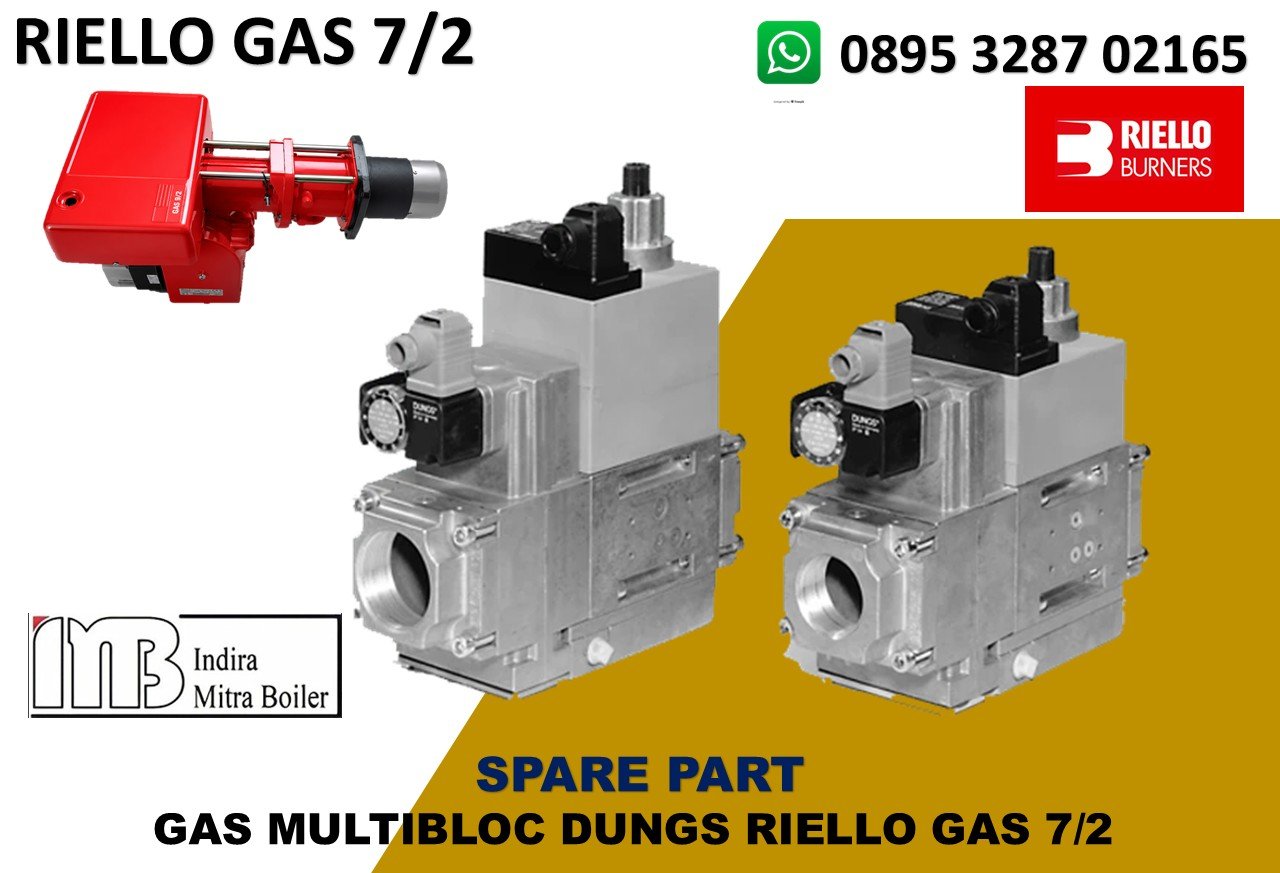

GAS MULTIBLOC GASTRAIN RIELLO GAS 7/2

Untuk Riello GAS 7/2, GAS MULTIBLOC / GASTRAIN adalah rangkaian kontrol dan keselamatan suplai gas yang dipasang sebelum gas masuk ke burner. Pada dokumentasi Riello GAS/2, konfigurasi gas train Multibloc memang digunakan untuk burner GAS 2-stage; pemilihan gas train bergantung pada kapasitas burner dan kondisi tekanan gas supply.

• Filter / dirt trap : Menahan kotoran dari pipa gas
• Pressure regulator : Menstabilkan/mengatur tekanan gas outlet
• Valve V1 : Safety shut-off valve pertama
• Valve V2 : Safety shut-off valve kedua
• Pressure switch : Monitoring tekanan gas, tergantung konfigurasi
• Flow adjustment : Mengatur kapasitas/aliran gas sesuai konfigurasi
• Test/pressure ports : Pengukuran tekanan gas
