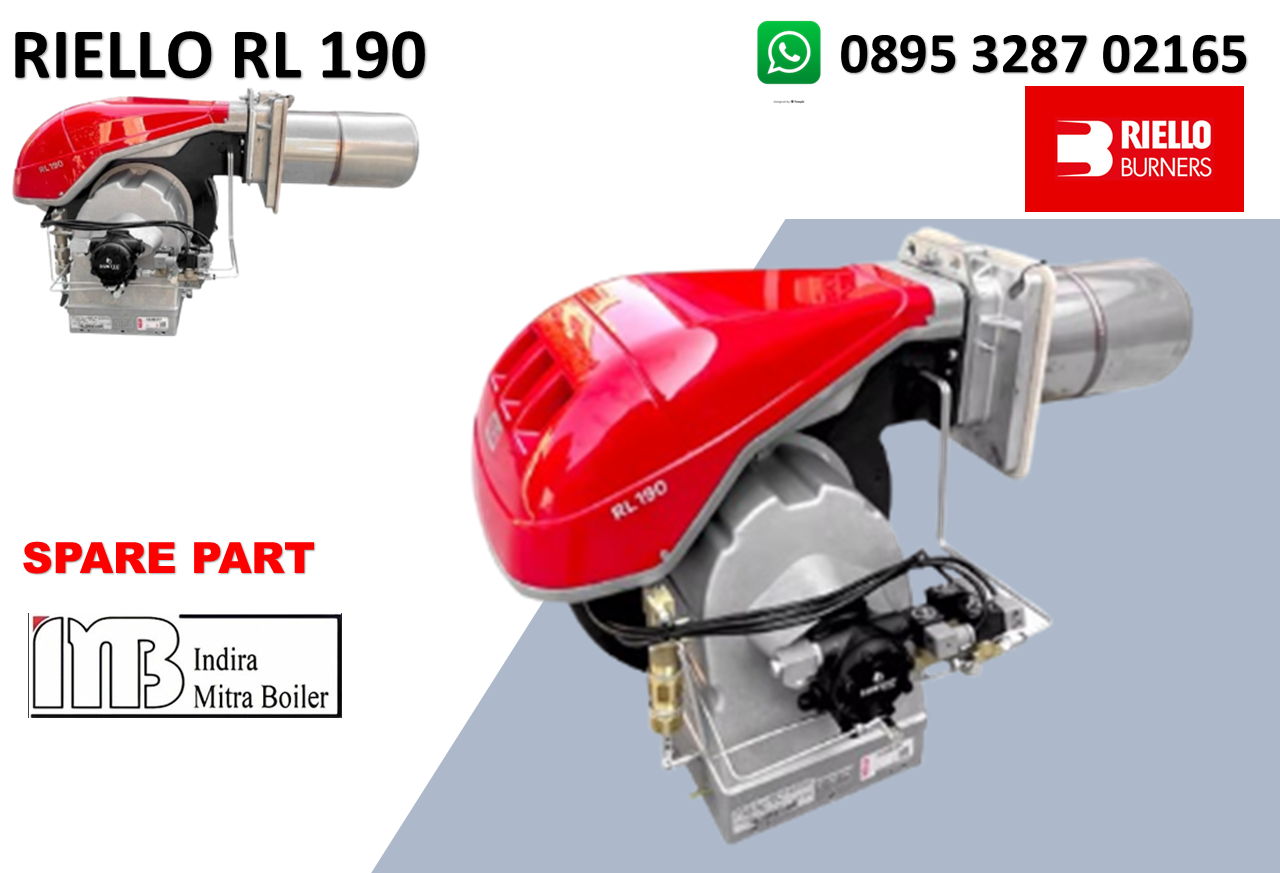

SPARE PART BURNER RIELLO RL 190

Seri burner RL 190 mencakup rentang daya pembakaran dari 570 hingga 2.430 kW dan telah dirancang untuk digunakan dalam instalasi komersial maupun industri berkapasitas besar, seperti gedung bertingkat, hotel, rumah sakit, boiler industri, pembangkit utilitas, serta berbagai aplikasi pemanas yang membutuhkan sistem pembakaran berbahan bakar solar (light oil) dengan efisiensi tinggi dan performa yang andal.

Pengoperasiannya dua tahap (two stage); burner dilengkapi dengan kotak kontrol keselamatan burner berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kerusakan. Kepala pembakaran, yang dapat diatur berdasarkan daya keluaran yang dibutuhkan, memungkinkan kinerja optimal yang memastikan pembakaran yang baik dan mengurangi konsumsi bahan bakar.

KOMPONEN PENTING BURNER RL 190

Berikut adalah komponen-komponen penting yang berpengaruh langsung terhadap proses pembakaran, penyalaan, dan keselamatan burner.

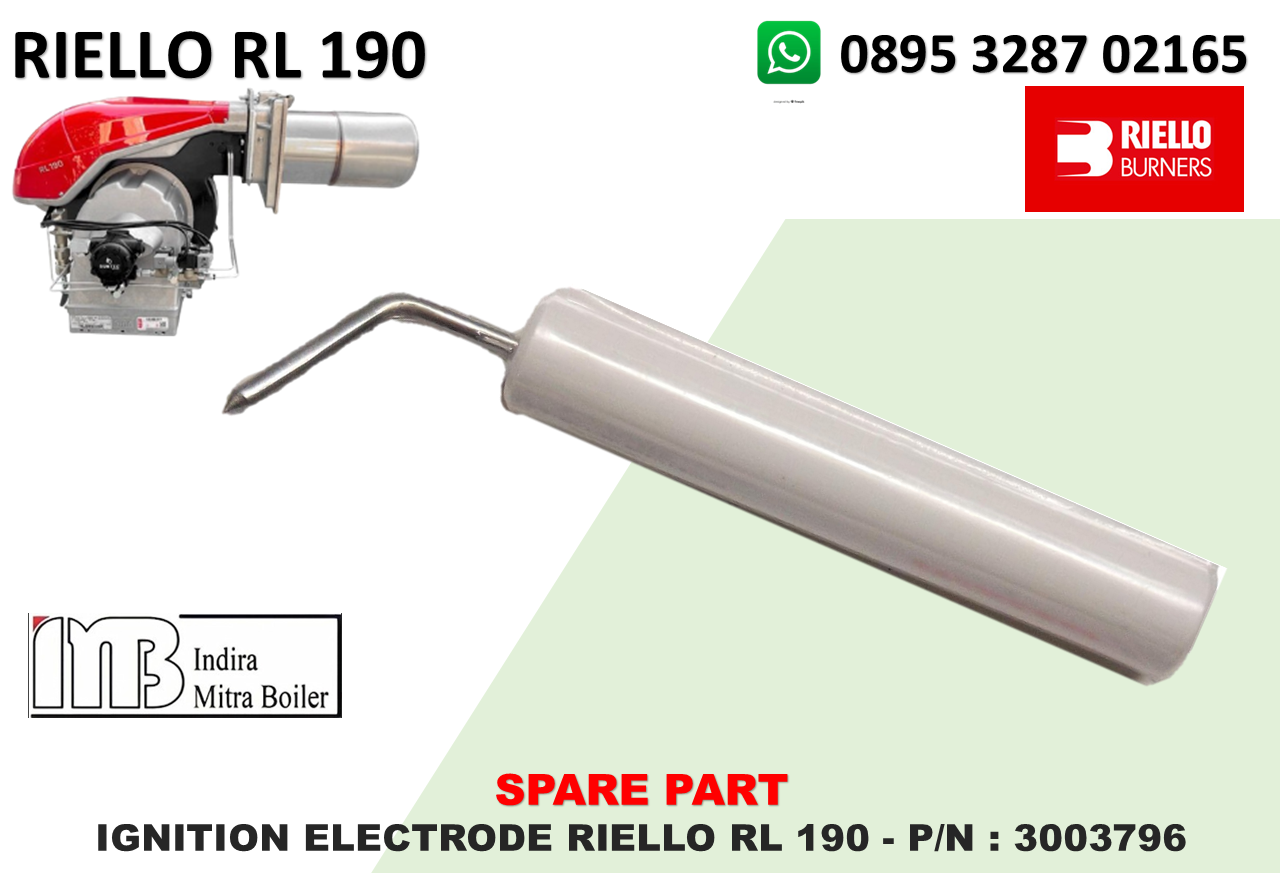

IGNITION ELECTRODE RIELLO RL 190 – P/N : 3003796

Untuk Riello RL 190 – P/N 3003796, komponen ini adalah Ignition Electrode / Elektroda Pengapian. P/N 3003796 memang tercantum pada spare-parts list RL 190 sebagai ELECTRODE, posisi No. 31, dan digunakan pada RL 190. Fungsi Ignition electrode P/N 3003796 menghasilkan percikan listrik (spark) untuk menyalakan campuran fuel oil dan udara di combustion head.

• Manufacturer : Riello
• Part Number : 3003796
• Nama : Ignition Electrode / Electrode Porcelaine
• Application : Riello RL 190
• Burner type : RL 190 Type 673 T1 dan konfigurasi terkait
• Posisi parts diagram : No. 31
• Related H.T. Lead : P/N 3003973
• Fungsi : Menghasilkan spark untuk menyalakan fuel
• Part type : Ignition electrode

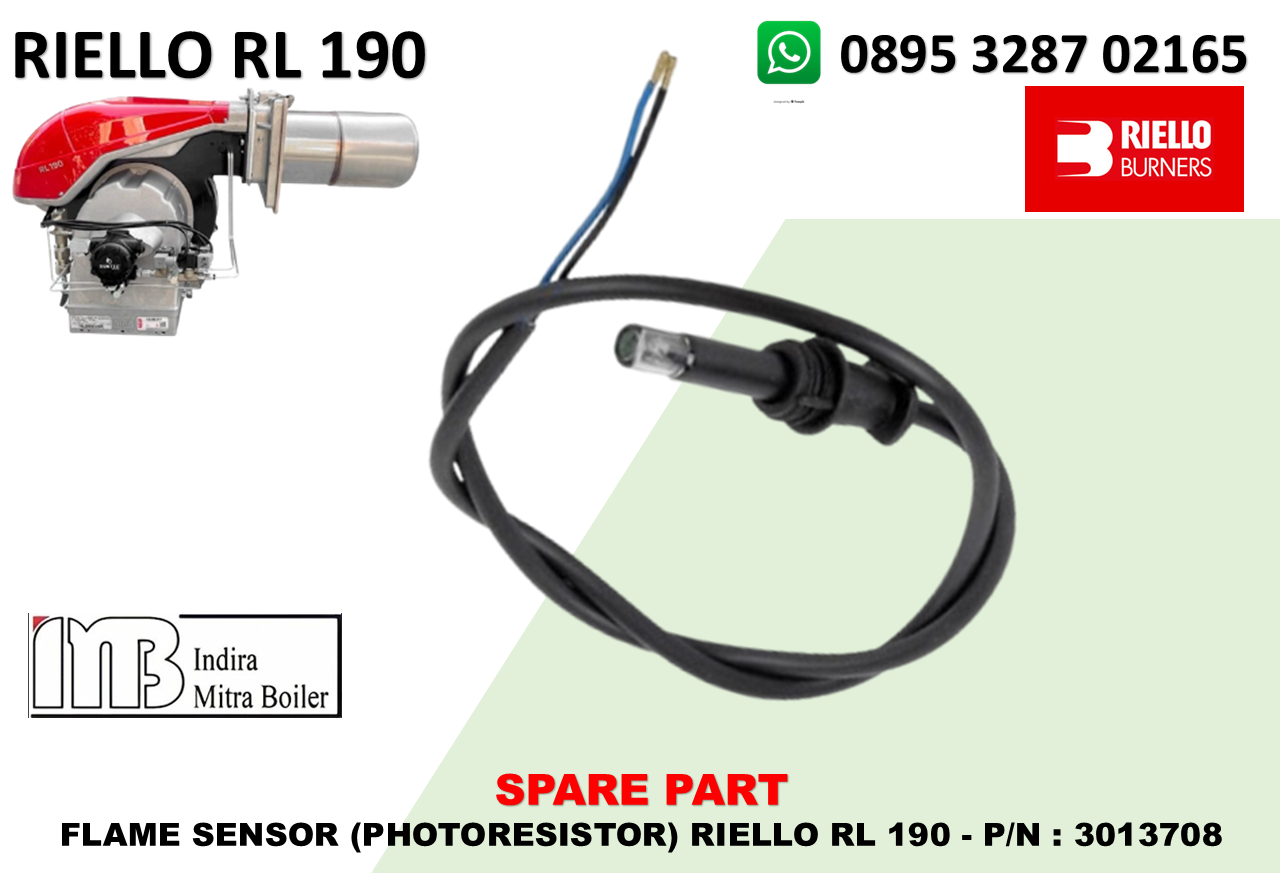

FLAME SENSOR (PHOTORESISTOR) RIELLO RL 190 – P/N : 3013708

FLAME SENSOR (PHOTORESISTOR) RIELLO RL 190 P/N: 3013708 adalah Photo Electric Cell / Photoresistor (Photocell) yang berfungsi sebagai sensor keberadaan api (flame detector) pada burner Riello RL 190. Pada parts diagram RL 190, komponen ini tercatat sebagai item No. 46. PHOTO ELECTRIC CELL berfungsi sebagai Flame Sensor / Photoresistor untuk mendeteksi keberadaan api (flame detection) pada burner.

• Manufacturer : Riello
• Part Number : 3013708
• Nama : Photo Electric Cell / Photoresistor / Photocell
• Fungsi : Flame detection / flame presence control
• Application : Riello RL 190
• Posisi parts diagram : No. 46
• Tipe burner : RL 190 Type 673 T1 / 673 T80 dan aplikasi RL terkait
• Kabel : ± 750 mm pada versi RL yang tercantum supplier
• Part terkait : Control box / flame safeguard
• Prinsip sensor : Perubahan resistansi akibat intensitas cahaya api

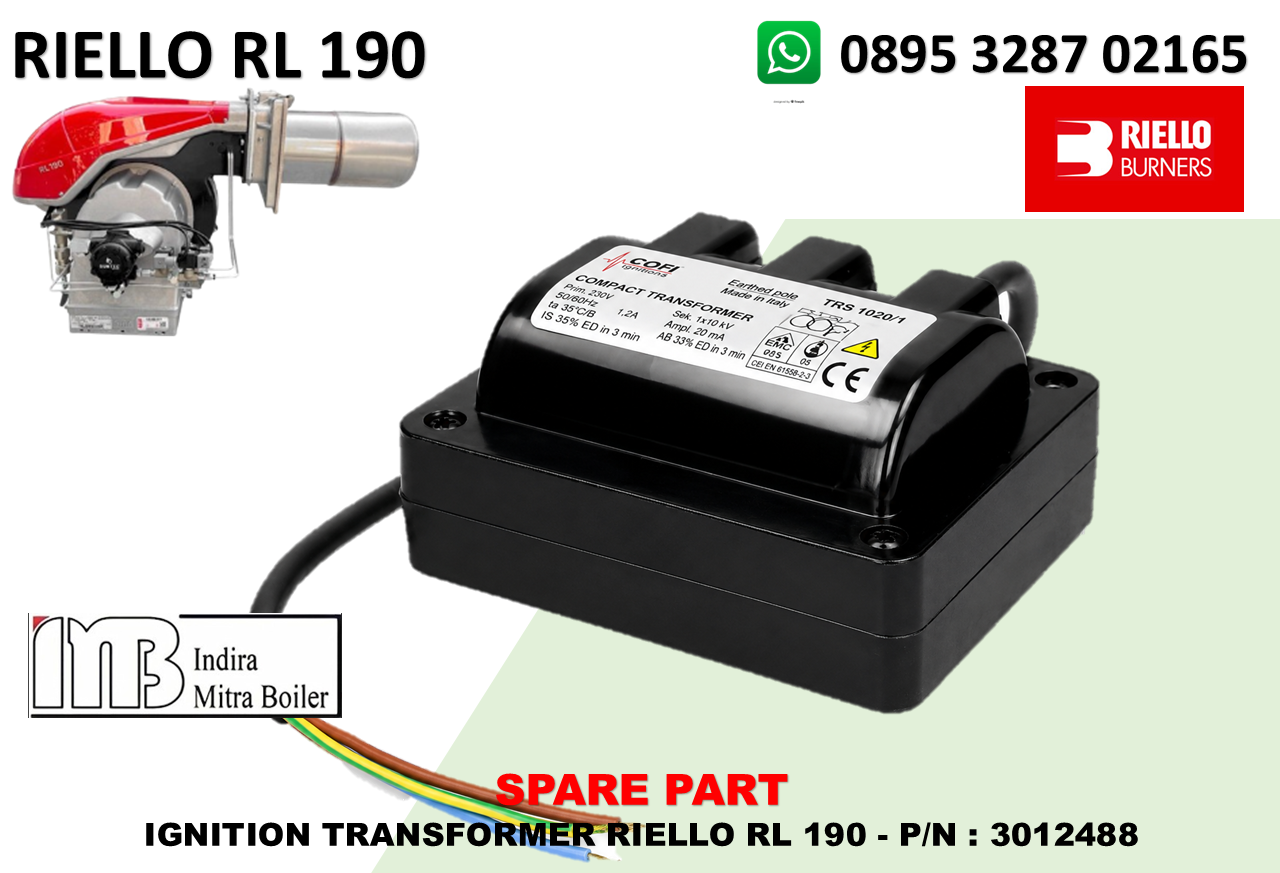

IGNITION TRANSFORMER RIELLO RL 190 – P/N : 3012488

IGNITION TRANSFORMER RIELLO RL 190 P/N: 3012488 adalah Ignition Transformer / Trafo Pengapian untuk burner Riello RL 190. Pada parts diagram RL 190, komponen ini tercatat sebagai item No. 11 – TRANSFORMER. P/N yang sama juga tercantum untuk beberapa konfigurasi RL 190 Type 673 T1 dan T80. Ignition Transformer berfungsi mengubah tegangan listrik input menjadi tegangan tinggi (high voltage) yang digunakan oleh ignition electrode untuk menghasilkan percikan api.

• Manufacturer : Riello
• Part Number : 3012488
• Nama : Ignition Transformer
• Application : Riello RL 190
• Type burner : 673 T1 / 673 T80
• Posisi parts diagram : No. 11
• Input voltage : 230 V
• Output voltage : 2 × 5 kV
• Primary current (I1) : 1.9 A
• Secondary current (I2) : 35 mA
• Fungsi : Menghasilkan tegangan tinggi untuk ignition electrode

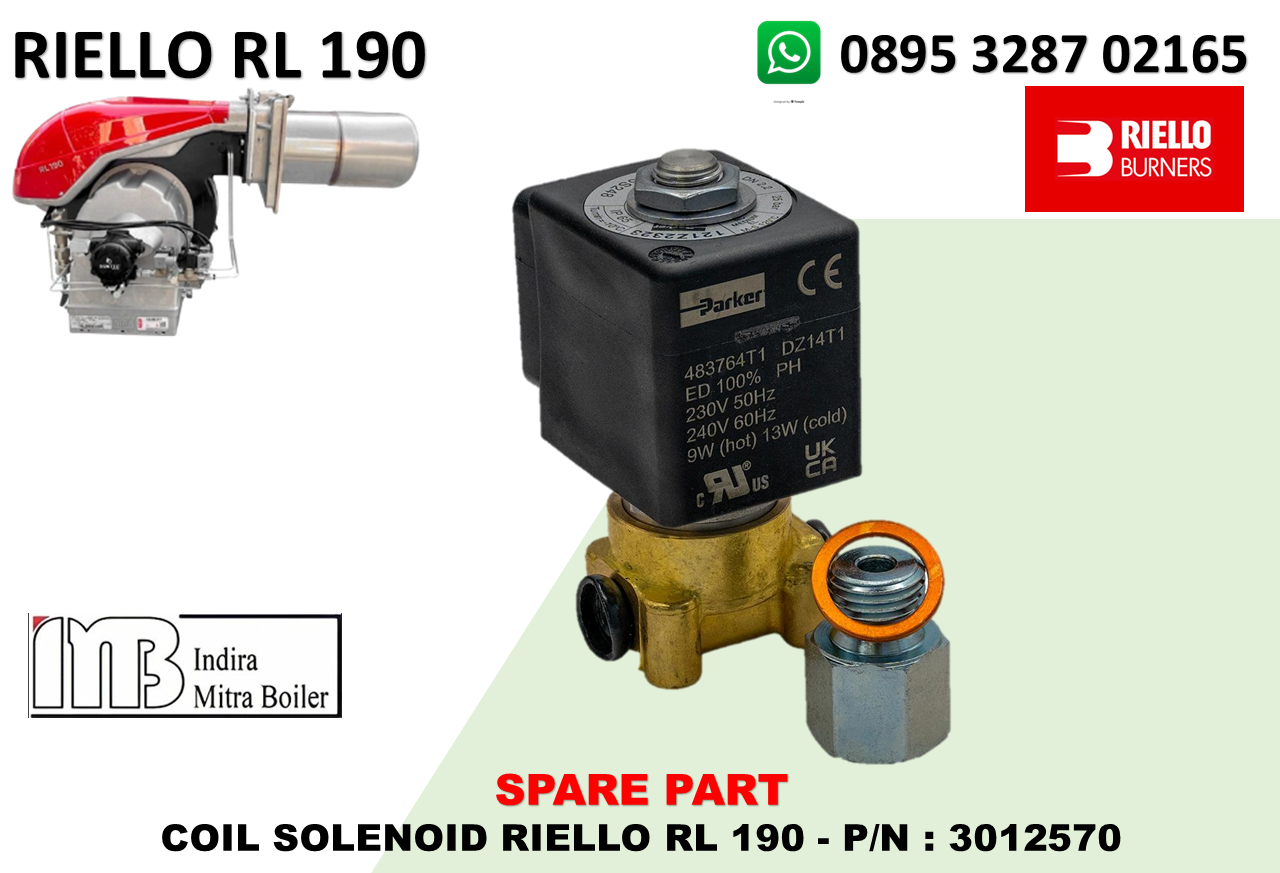

COIL SOLENOID RIELLO RL 190 – P/N : 3012570

COIL SOLENOID RIELLO RL 190 P/N: 3012570 adalah P/N 3012570 memang merupakan solenoid valve (electromagnetic valve), bukan coil saja. Dokumen resmi Riello mencantumkan 3012570 sebagai “SOLENOID VALVE” pada posisi no. 60. Fungsinya pada burner RL 190 Solenoid valve bekerja sebagai katup ON/OFF yang dikendalikan secara elektrik.

• .Manufacturer : Riello
• Part Number : 3012570
• Jenis : Solenoid valve / katup elektromagnetik
• Aplikasi : Burner Riello RL 190
• Fungsi utama : Membuka/menutup aliran bahan bakar secara elektrik
• Posisi parts diagram : No. 60
• Country of manufacture : Italy
• Komponen terkait : Manifold 3012569, connector 3012568, socket 3006953
• Status part : Genuine Riello replacement part

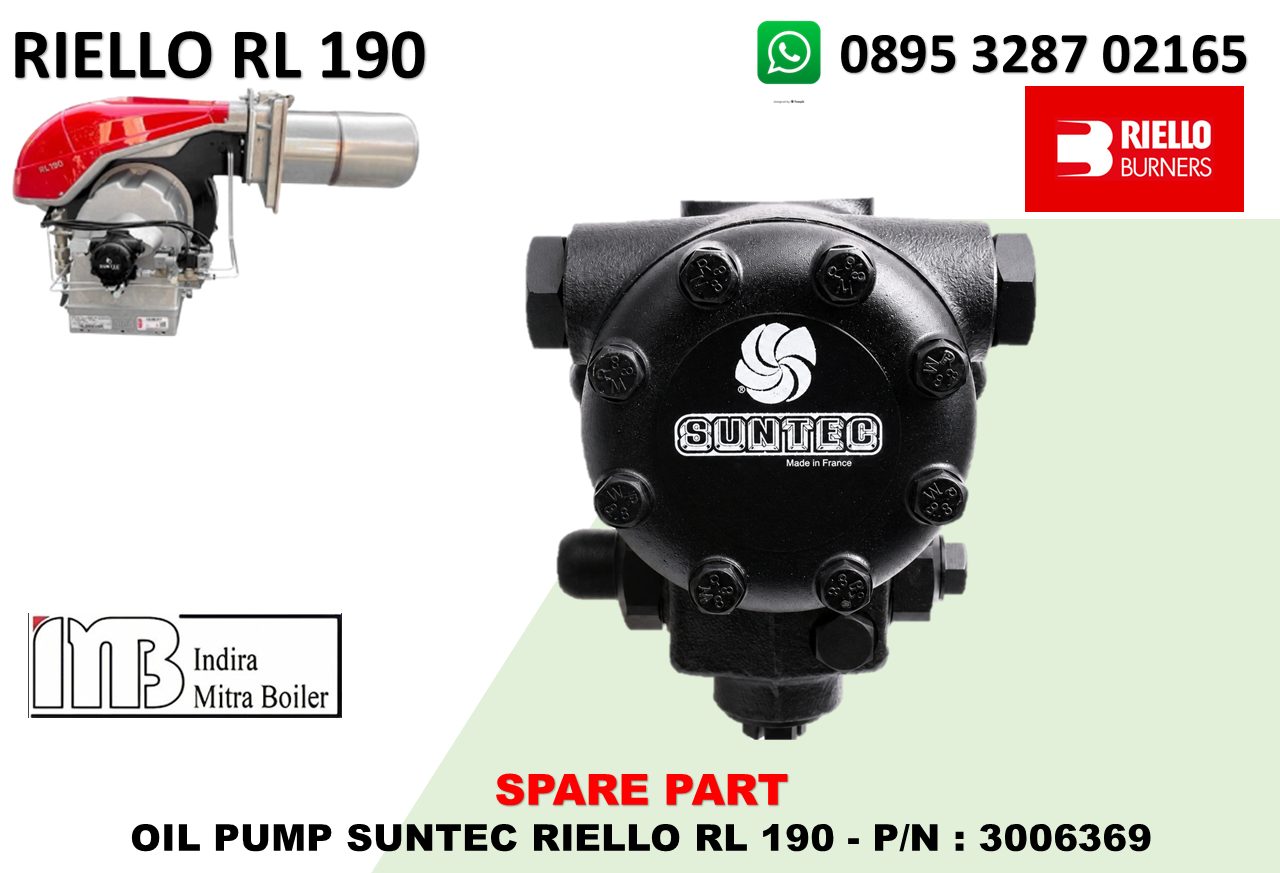

OIL PUMP SUNTEC RIELLO RL 190 – P/N : 3006369

OIL PUMP SUNTEC RIELLO RL 190 P/N: 3006369 P/N 3006369 adalah Oil Pump / Fuel Oil Pump untuk burner Riello RL 190, dan pada parts list tercatat sebagai item No. 50 – PUMP. Yang sangat penting untuk procurement: P/N 3006369 sudah di-update/replaced oleh P/N 20031716 (Suntec J7CC) pada parts documentation yang tersedia. berfungsi untuk: Menghisap fuel oil dari tangki, Menaikkan tekanan fuel, Menyuplai fuel bertekanan ke nozzle burner, Mengatur tekanan fuel sesuai kebutuhan pembakaran, Memutus aliran fuel melalui built-in solenoid shut-off valve pada versi penggantinya.

• Manufacturer : Riello / Suntec
• Part Number lama : 3006369
• Replacement : P/N 20031716
• Nama : Oil Pump / Fuel Oil Pump
• Pump type replacement : Suntec J7CC
• Application : Riello RL 190
• Posisi parts diagram : No. 50
• Fuel : Light oil / fuel oil
• Fungsi : Menghisap dan menyalurkan fuel bertekanan ke sistem nozzle
• Status P/N 3006369 : Superseded / replaced

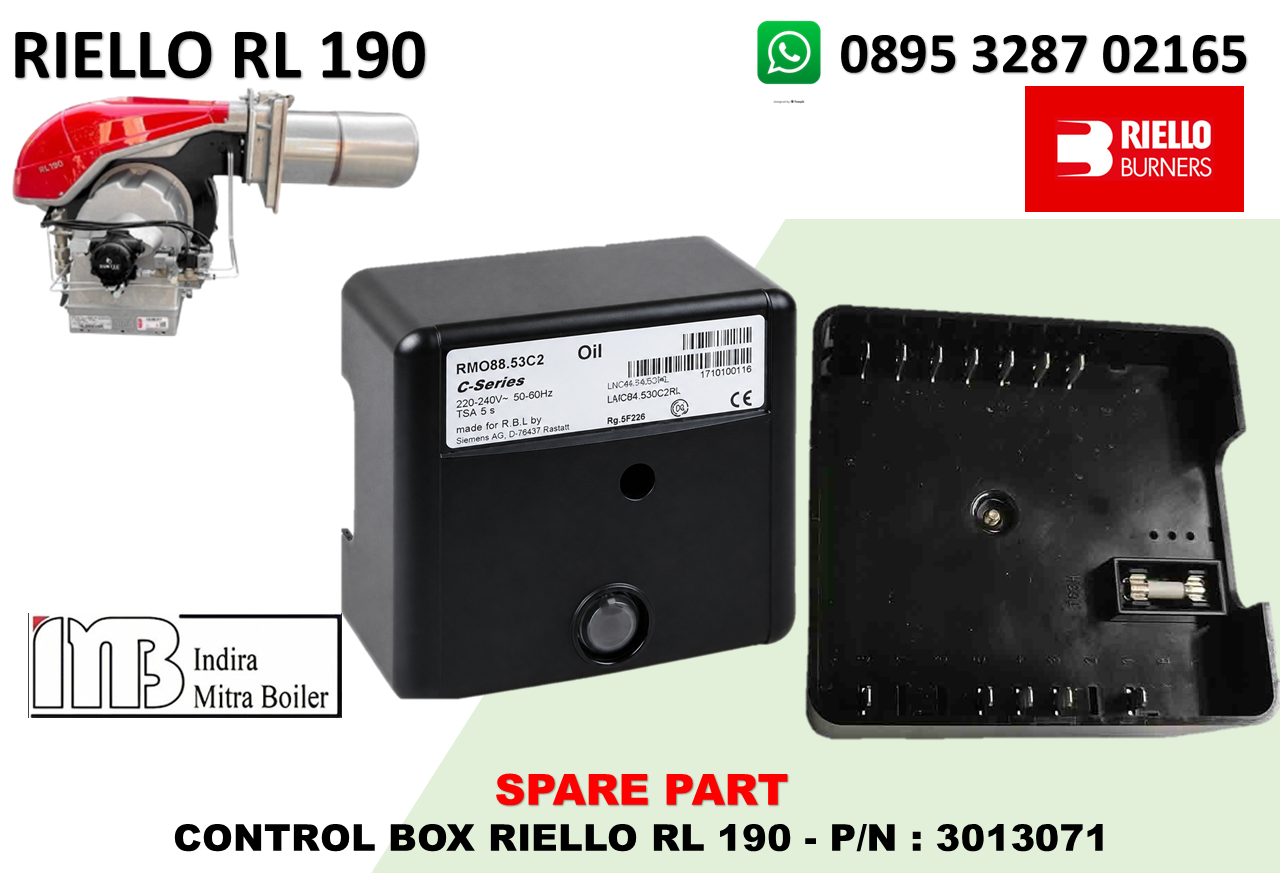

CONTROL BOX RIELLO RL 190 – P/N : 3013071

CONTROL BOX RIELLO RL 190 P/N: 3013071 P/N 3013071 adalah RMO 88.53 Control Box, yaitu modul kontrol utama sekaligus flame safeguard pada burner Riello RL 190. Pada parts diagram RL 190, komponen ini tercatat sebagai item No. 4 – RMO 88.53 CONTROL BOX.  Fungsi Control Box RMO 88.53 P/N 3013071 adalah pengendali utama dan safety controller burner. Komponen ini mengatur urutan operasi burner sekaligus memonitor kondisi flame dan sistem keselamatan.

• Manufacturer : Riello
• Part Number : 3013071
• Model : RMO 88.53
• Tipe : Burner Control Box / Flame Safeguard
• Application : Riello RL 190
• Posisi parts diagram : No. 4
• Control box pada RL 190 : RMO 88.53A2
• Fungsi utama : Mengontrol sequence operasi & safety burner
• Base/socket terkait : P/N 3003784 – Control Box Base

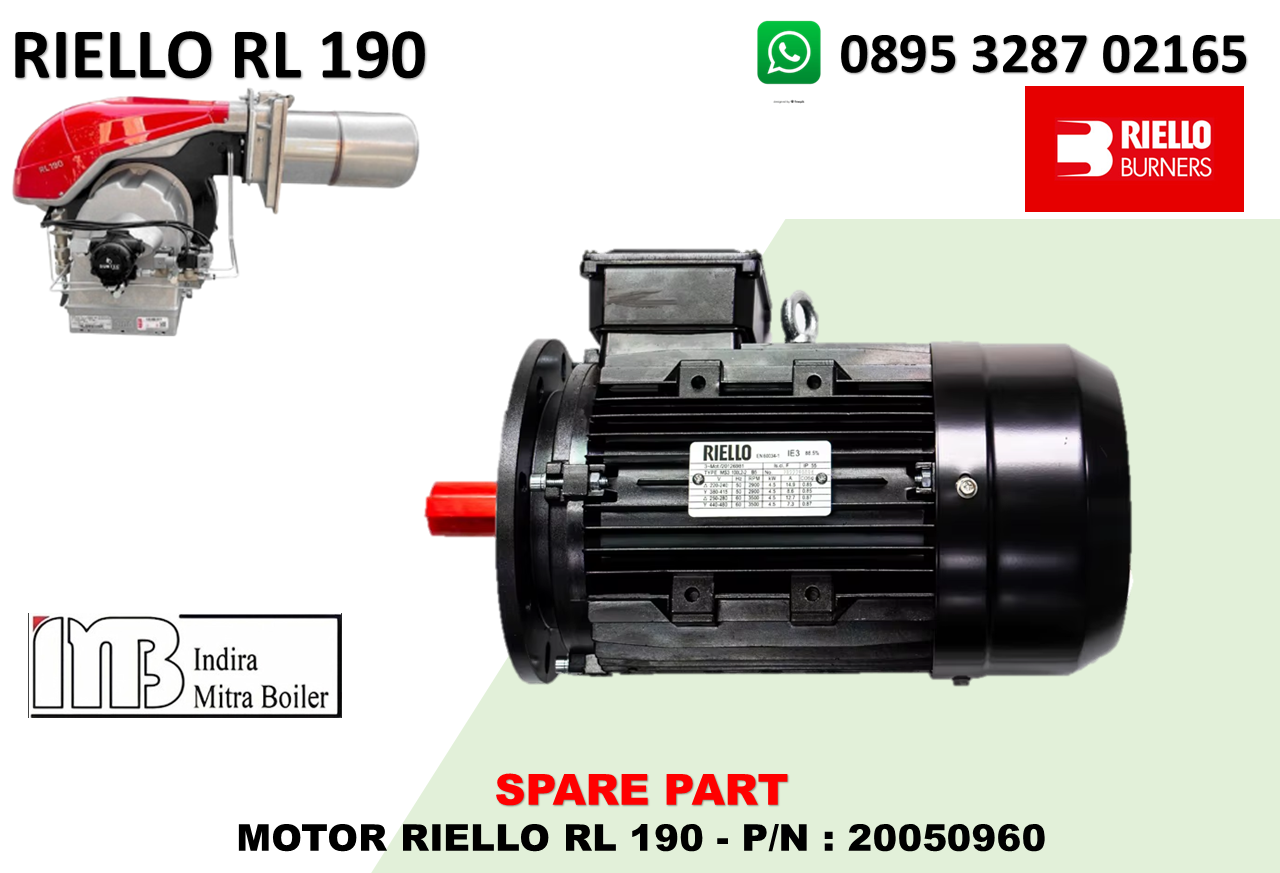

MOTOR RIELLO RL 190 – P/N : 20050960

MOTOR RIELLO RL 190 P/N: 20050960 P/N 20050960 adalah motor penggerak/fan motor pada burner Riello RL 190 Type 673 T1. Pada parts list RL 190, P/N ini tercatat sebagai MOTOR dan sekarang telah digantikan oleh P/N 20201416.  . Fungsi Motor P/N 3003966 berfungsi sebagai penggerak utama burner, terutama untuk memutar fan/blower sehingga udara pembakaran tersedia dan membantu proses pembakaran.

• Manufacturer : Riello
• Original P/N : 20050960
• Replacement : P/N 20201416
• Nama : Motor / Fan Motor
• Application : Riello RL 190
• Burner type : 673 T1
• Fungsi : Menggerakkan fan/blower combustion air
• Part type : Electric motor
• Weight : ± 15 kg untuk unit P/N 20050960 yang tercantum supplier
• Status : P/N lama → superseded/replaced

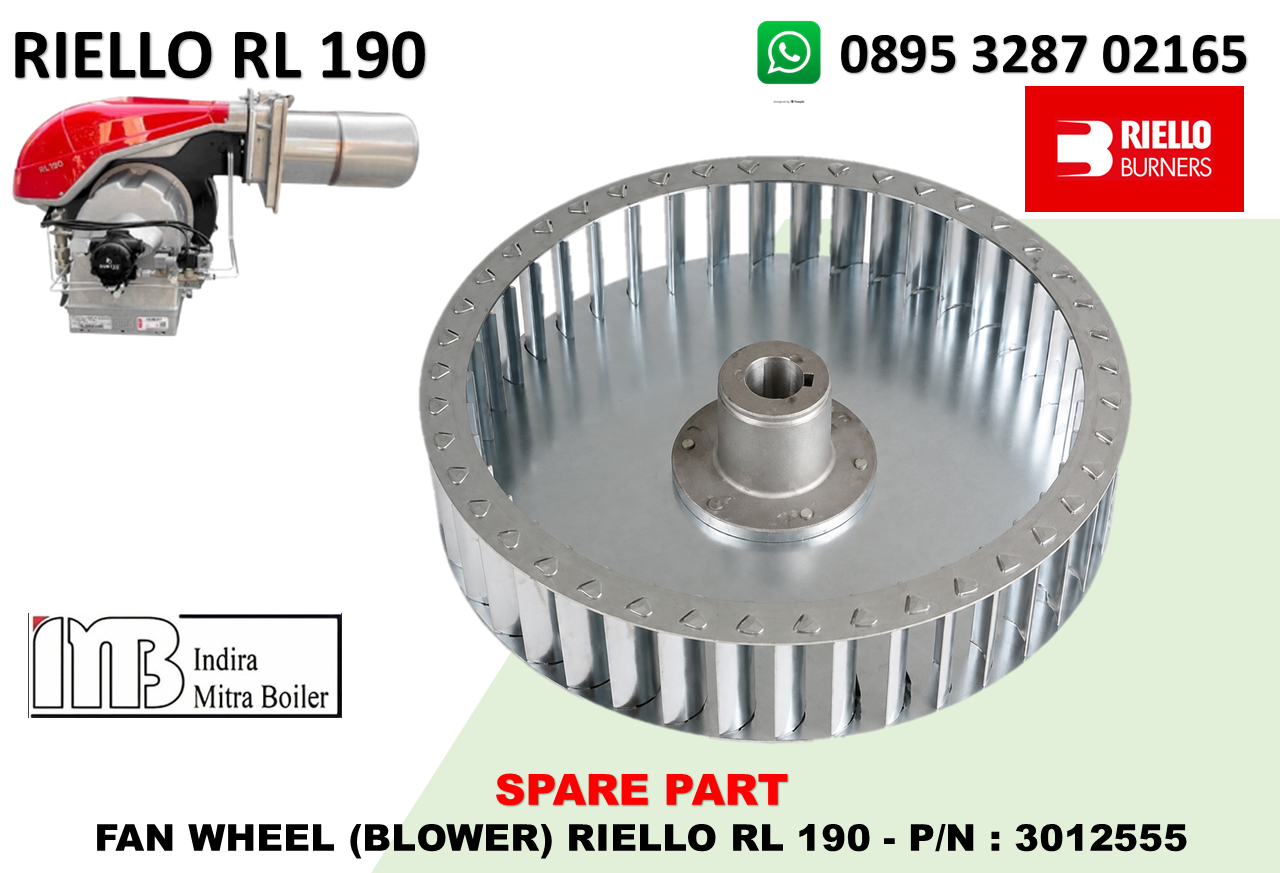

FAN WHEEL (BLOWER) RIELLO RL 190 – P/N : 3012555

FAN WHEEL (BLOWER) RIELLO RL 190 P/N: 3012555 P/N 3012555 adalah Fan / Fan Wheel / Blower Wheel untuk burner Riello RL 190. Pada parts documentation Riello, komponen ini disebut GIRANTE / FAN / TURBINE, dan P/N 3012555 tercantum sebagai FAN RL190/RS190.  Fungsi Fan Wheel / Blower P/N 3003955 berfungsi menghasilkan udara pembakaran dengan memutar impeller pada kecepatan tinggi.

• Manufacturer : Riello
• Part Number : 3012555
• Nama : Fan / Fan Wheel / Blower Wheel
• Riello description : GIRANTE / FAN / TURBINE
• Application : RL 190 / RS 190
• Fungsi : Menghasilkan aliran udara pembakaran
• Drive : Electric motor
• Jenis : Rotating impeller / centrifugal fan wheel
• Fuel system : Light oil burner
• Status : Spare part fan/wheel

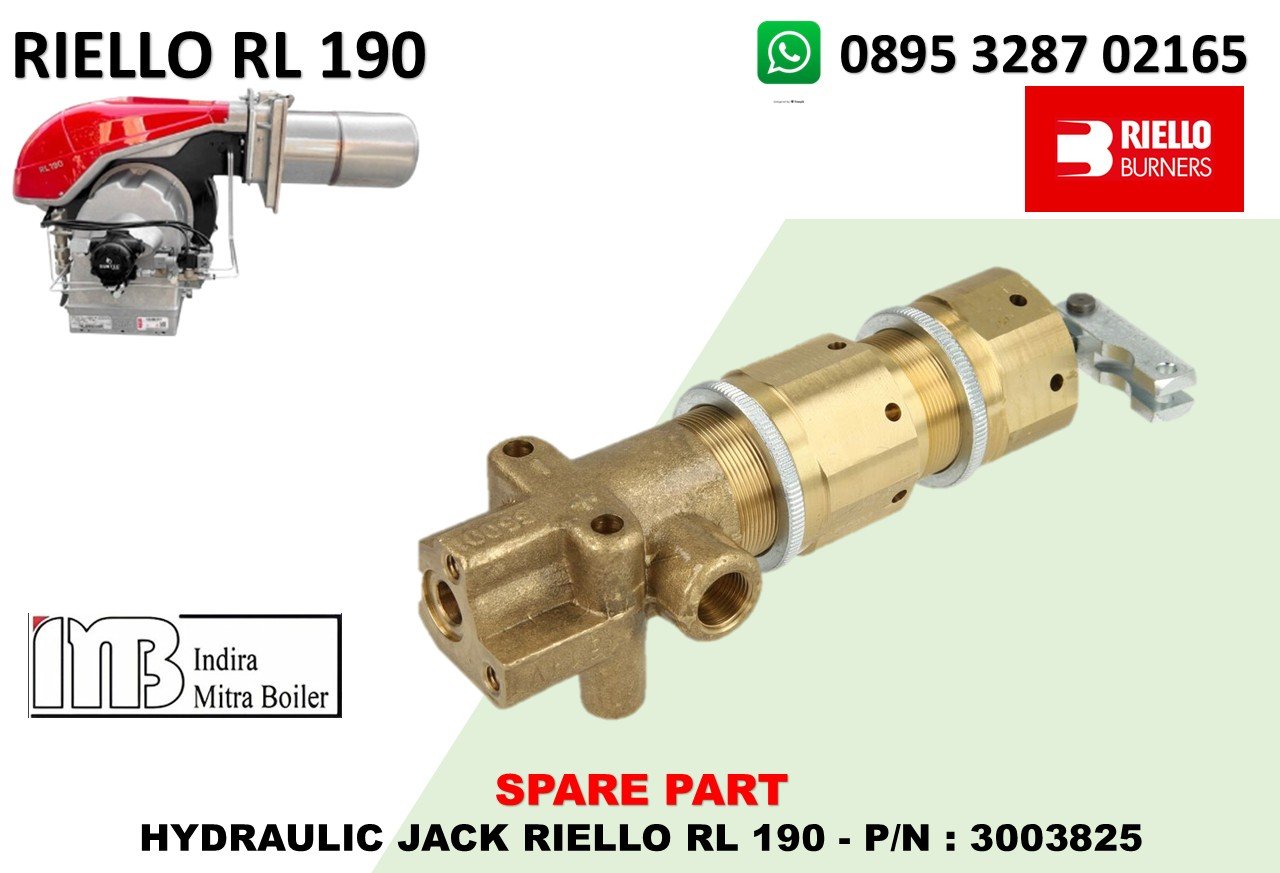

HYDRAULIC JACK RIELLO RL 190 – P/N : 3003825

HYDRAULIC JACK RIELLO RL 190 P/N: 3003825 P/N 3003825 adalah Hydraulic Jack / Martinetto, yaitu aktuator hidrolik yang digunakan pada sistem pengaturan air damper/airflow burner Riello RL 190. Dalam parts list RL 190, P/N ini tercatat sebagai item No. 34 – HYDRAULIC JACK. Riello juga menggunakan deskripsi Italia Martinetto dan deskripsi teknis Hydraulic Jack. Fungsi utama Hydraulic jack 3003825 berfungsi sebagai aktuator mekanis untuk mengubah posisi mekanisme air damper.

• Manufacturer : Riello
• Part Number : 3003825
• Nama : Hydraulic Jack
• Riello description : MARTINETTO
• Application : Riello RL 190
• Posisi parts list : No. 34 pada konfigurasi RL 190 tertentu
• Fungsi utama : Menggerakkan mekanisme air damper
• System : Combustion air regulation
• Jenis : Hydraulic actuator / jack
• Related parts VGraduate sector, piston seal, tube, control/regulating mechanism
