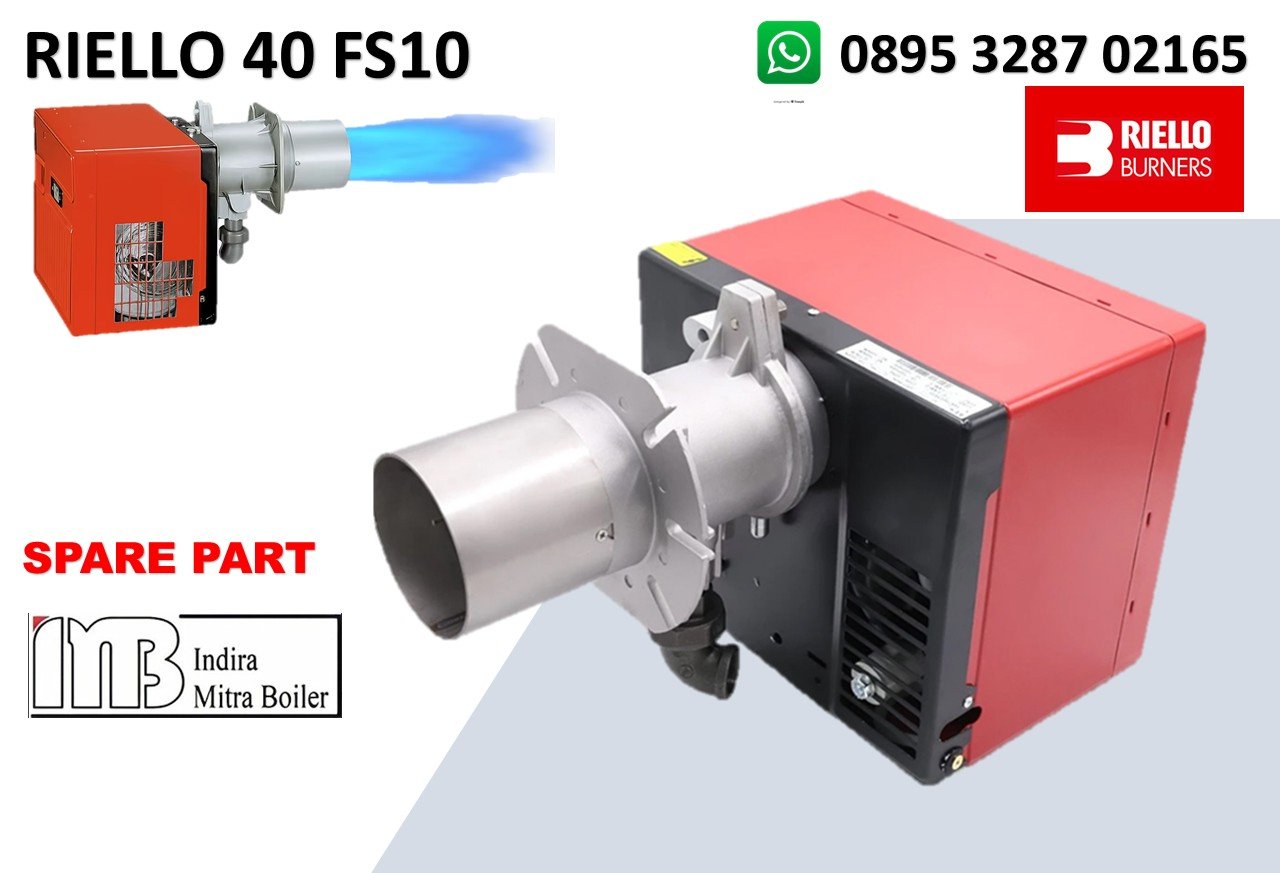

SPARE PART GAS BURNER RIELLO 40 FS10

Seri burner Riello 40 FS10 mencakup rentang daya pembakaran dari 42 hingga 116 kW dan telah dirancang untuk digunakan pada instalasi sipil berukuran kecil hingga menengah, seperti rumah tinggal, gedung komersial, hotel, restoran, serta berbagai aplikasi industri ringan yang membutuhkan sistem pembakaran gas dengan efisiensi tinggi dan pengoperasian yang andal.

Pengoperasiannya satu tahap (single stage). Burner ini dilengkapi dengan kotak kontrol keselamatan burner berbasis mikroprosesor yang memberikan indikasi pengoperasian serta diagnosis penyebab gangguan. Kepala pembakaran yang dapat disesuaikan dengan kebutuhan daya memungkinkan proses pembakaran berlangsung optimal, menghasilkan efisiensi yang tinggi, konsumsi bahan bakar yang lebih hemat, dan emisi yang lebih rendah.

KOMPONEN PENTING GAS BURNER RIELLO 40 FS10

Berikut adalah komponen-komponen penting yang berpengaruh langsung terhadap proses pembakaran, penyalaan, dan keselamatan burner.

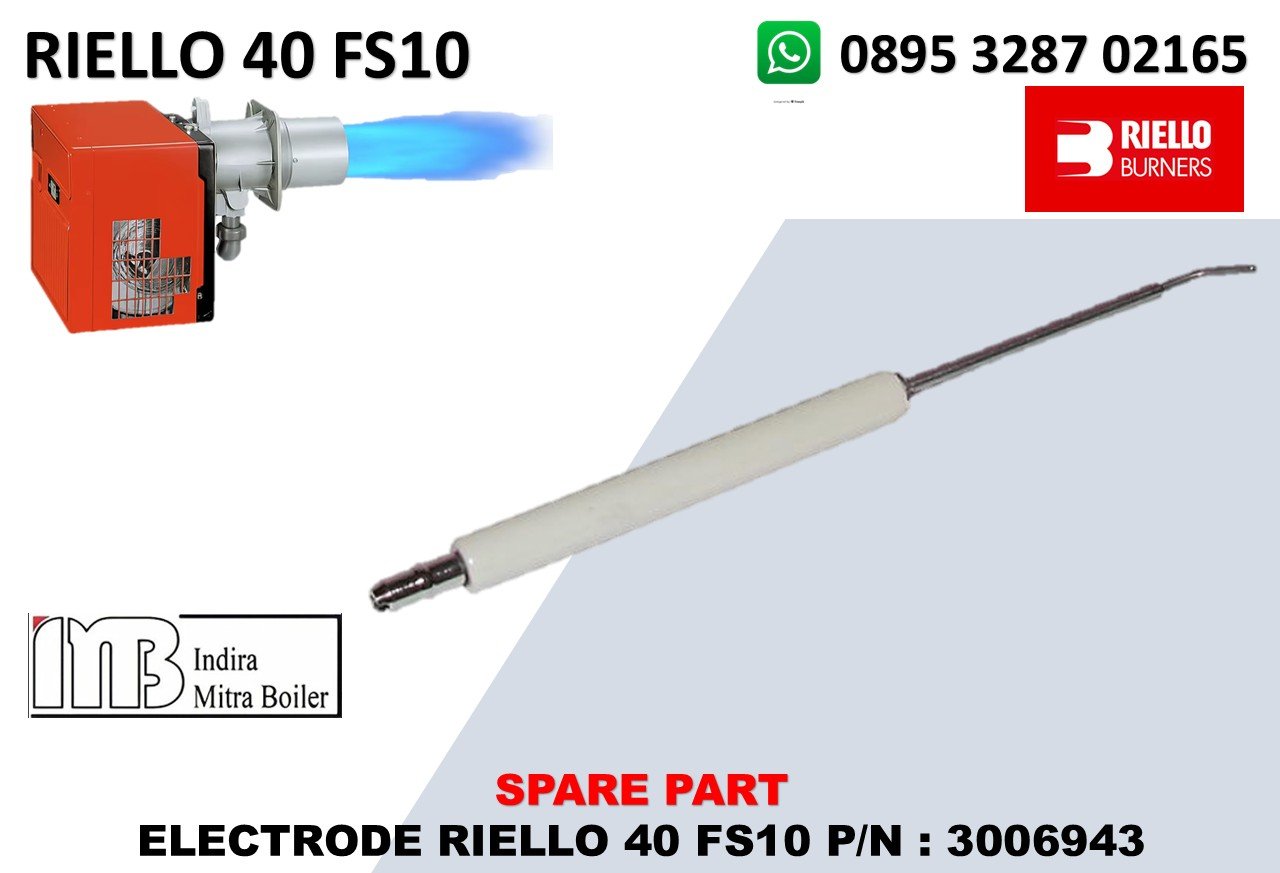

ELECTRODE RIELLO 40 FS10 P/N : 3006943

Spare Part P/N 3006943 adalah ignition electrode / spark electrode untuk burner Riello 40 FS10. P/N ini secara spesifik terdaftar untuk Riello 40 FS10 3756435 (Type 564 T31) dan juga digunakan pada beberapa burner FS10. Fungsi Utama Electrode 3006943 menghasilkan percikan tegangan tinggi pada combustion head untuk memulai pembakaran.

• Brand : Riello
• Burner : Riello 40 FS10
• Burner code : 3756435
• Type : 564 T31 / 564T30
• P/N : 3006943
• Nama : Electrode / Ignition Electrode
• Jenis : Spark / ignition electrode
• Fungsi : Menghasilkan spark untuk menyalakan campuran bahan bakar–udara
• Flame sensor : 3006708
• Ignition transformer : 3012159
• HV lead : 3002689

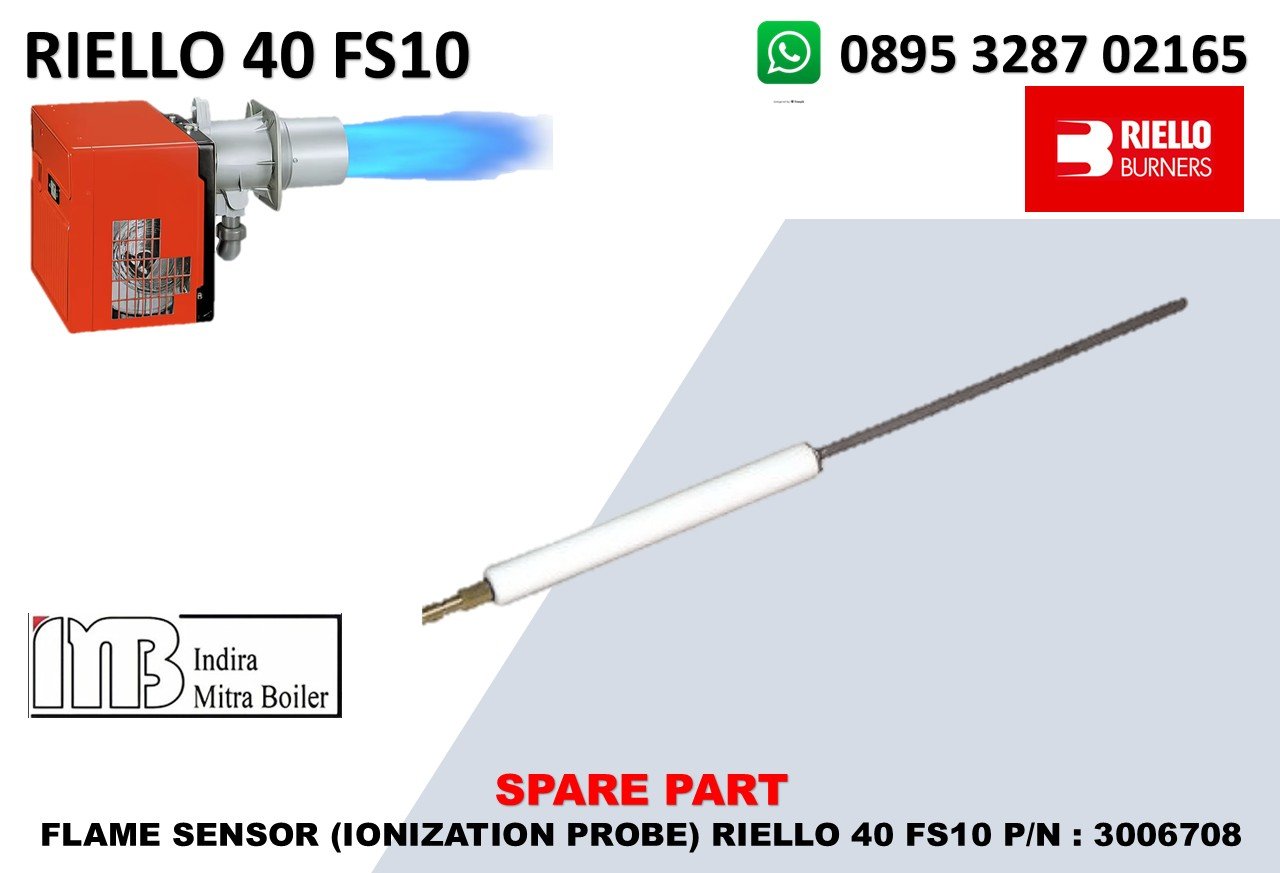

FLAME SENSOR (IONIZATION PROBE) RIELLO 40 FS10 P/N : 3006708

P/N 3006708 adalah PROBE / Ionization Probe, yaitu sensor flame yang mendeteksi keberadaan api pada Riello 40 FS10. P/N ini terverifikasi untuk Riello 40 FS10 code 3756435, Type 564 T31/T30. Katalog spare part juga membedakan 3006708 = PROBE dari 3006943 = ELECTRODE. Fungsi Utama Probe 3006708 tidak menghasilkan spark. Fungsinya adalah mendeteksi dan mengonfirmasi bahwa flame sudah terbentuk melalui arus ionisasi.

• Brand : Riello
• Burner : Riello 40 FS10
• Burner Code : 3756435
• Type : 564T30
• P/N : 3006708
• Nama : Probe / Ionization Probe
• Jenis : Flame Sensor
• Prinsip kerja : Flame ionization
• Lokasi : Combustion head
• Minimum ionization current : 3 µA
• Ignition electrode : 3006943
• Ignition transformer : 3012159

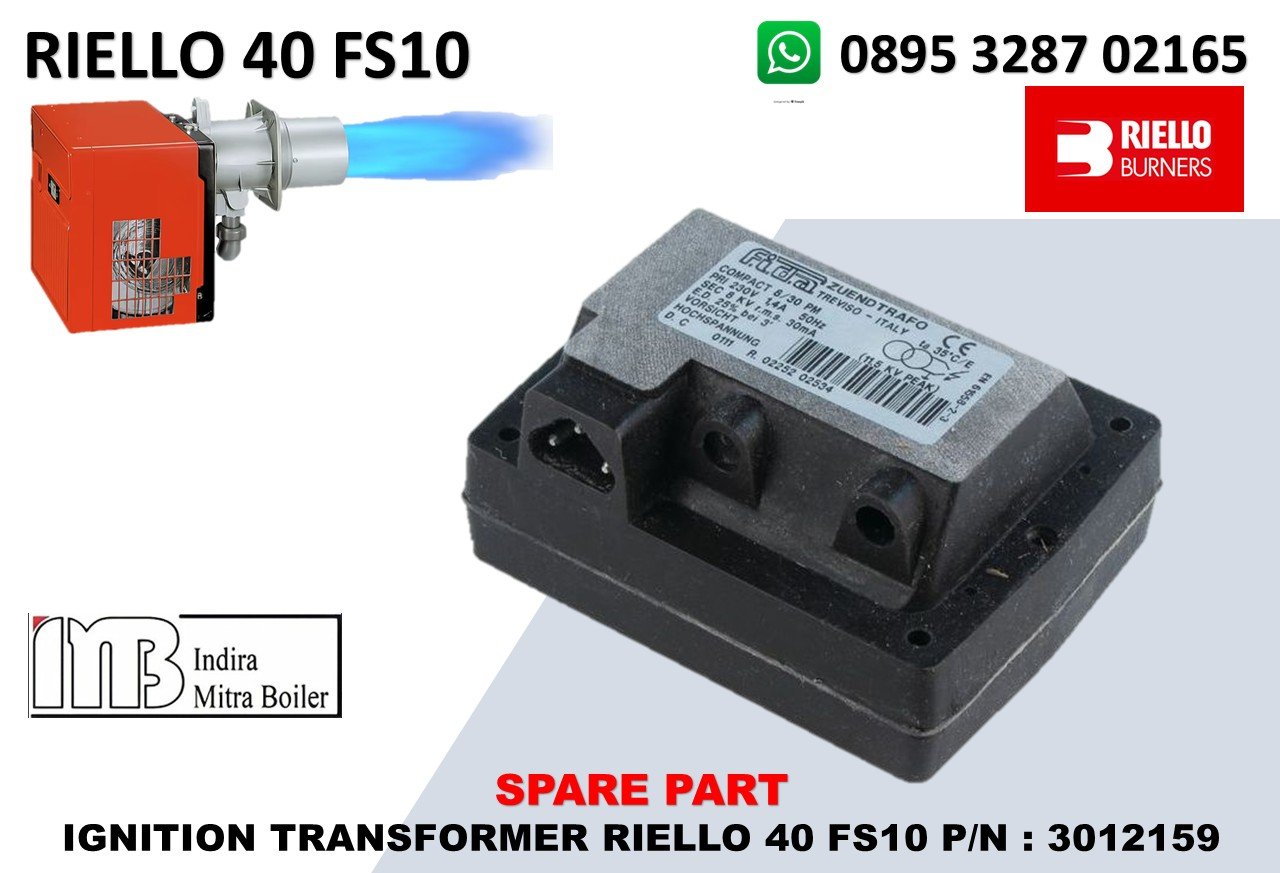

IGNITION TRANSFORMER RIELLO 40 FS10 P/N : 3012159

IGNITION TRANSFORMER Riello 40 FS10 P/N 3012159, komponen ini adalah transformer pengapian tegangan tinggi yang tugas utamanya menghasilkan tegangan tinggi untuk membuat spark pada ignition electrode P/N 3006943. yang berfungsi Menghasilkan high voltage, Mengubah high voltage menjadi spark.

• Manufacturer : Riello
• P/N : 3012159
• Komponen : Ignition Transformer
• Aplikasi : Riello 40 GS20, Type 556T1
• Input / Primary : 230 VAC
• Primary current : ±0,2 A
• Output / Secondary : 8 kV
• Fungsi : Menghasilkan tegangan tinggi untuk ignition spark
• Tipe sistem : External/separate ignition transformer
• Burner supply : 1 phase, 230 V / 50 Hz

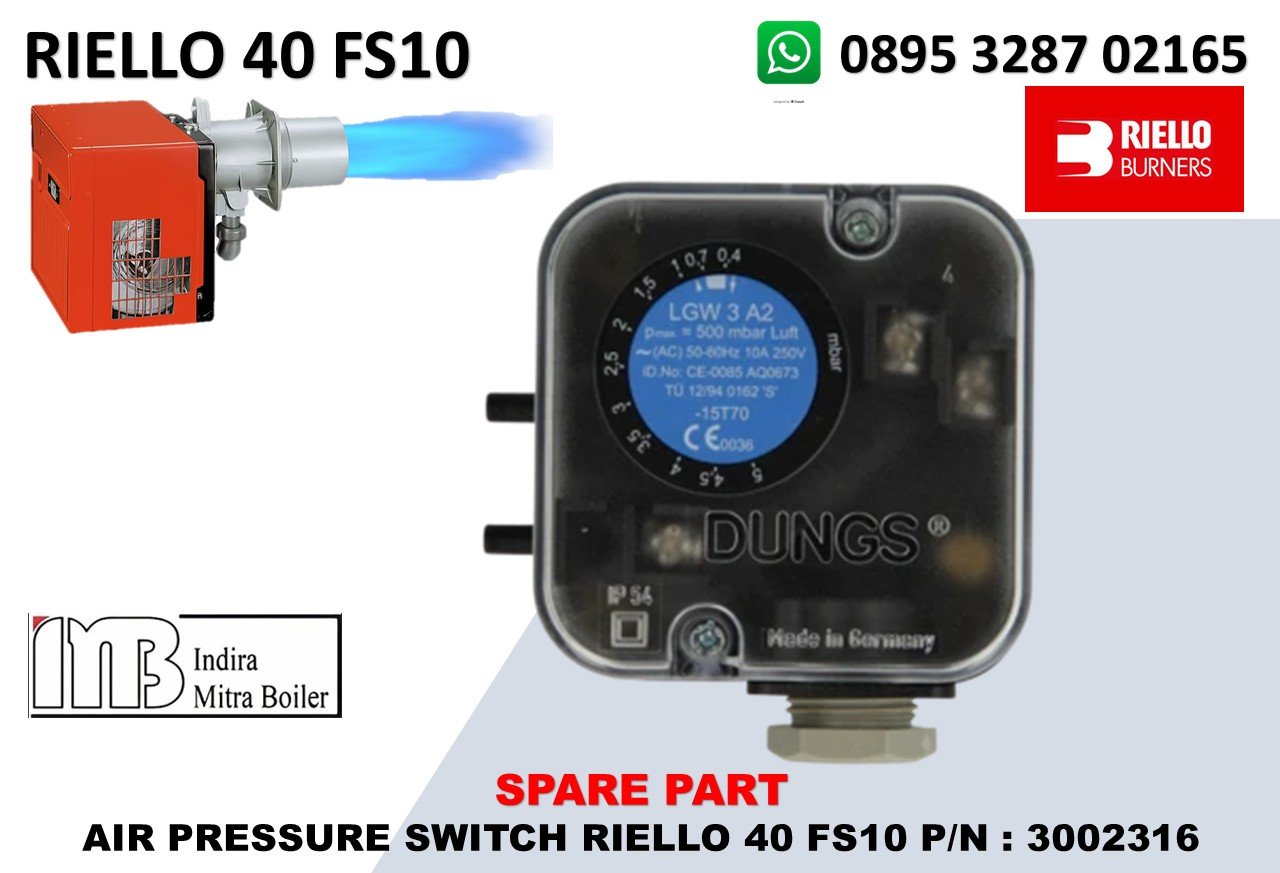

AIR PRESSURE SWITCH RIELLO 40 FS10 P/N : 3002316

P/N 3002316 adalah Air Pressure Switch / Pressostat Udara untuk Riello 40 FS10. Ini terverifikasi pada daftar spare part Riello 40 FS10 Type 564T30 / 564T31, di mana item No. 6 = 3002316 AIR PRESSURE SWITCH. Fungsi utama Komponen ini bukan untuk mengatur jumlah udara. Tugasnya adalah mendeteksi apakah airflow/tekanan diferensial udara sudah mencapai kondisi yang diperlukan.

• Brand : Riello
• Burner : Riello 40 FS10
• P/N : 3002316
• Nama : Air Pressure Switch
• Nama lain : Air Pressostat / APS
• Fungsi : Memonitor tekanan udara combustion
• Tipe pressure switch : Dungs LGW3 A2
• Fan / motor : 3008865
• Fan wheel : 3005788
• Control box : 3013073

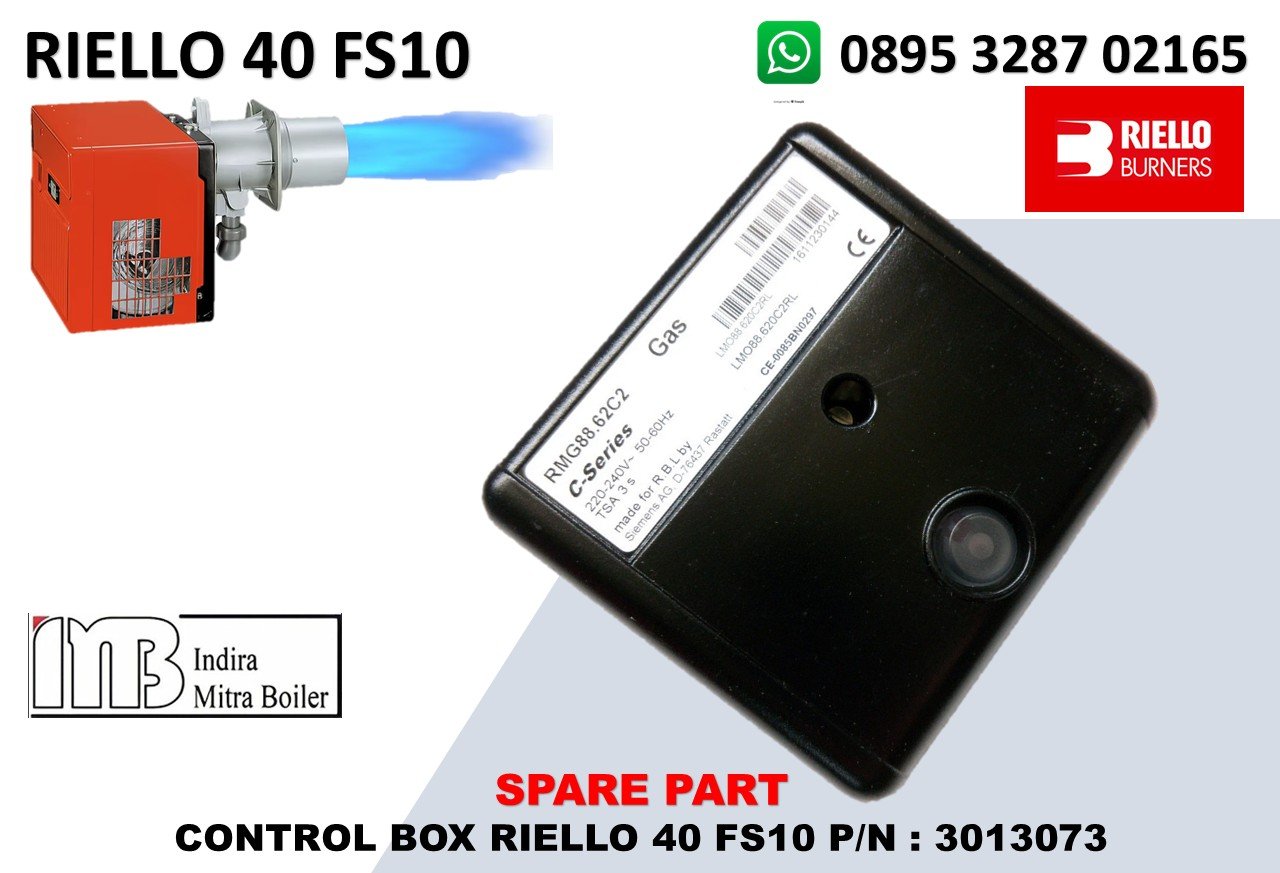

CONTROL BOX RIELLO 40 FS10 P/N : 3013073

CONTROL BOX Riello 40 FS10 P/N 3013073, komponen ini adalah burner control unit / automatic burner control. Pada katalog spare part resmi Riello 40 FS10, P/N 3013073 tercantum sebagai CONTROL BOX pada item No. 6. yang berfungsi Control box adalah “otak” sequence burner. Ia mengatur dan memonitor proses mulai dari fan, air-pressure confirmation, ignition, flame detection sampai shutdown/lockout.

• Manufacturer : Riello
• P/N : 3013073
• Tipe control : RMG 88.62
• Jenis : Gas burner control box
• Aplikasi : Riello 40 FS10 / FS20 dan burner Riello tertentu
• Fungsi : Burner sequence control & safety
• Monitoring : Flame + air-pressure interlock
• Ignition : Mengendalikan sequence ignition
• Safety : Flame failure / burner lockout
• Mounting : Plug-in type pada burner
• Berat : ± 0,09 kg
• Dimensi sekitar : 64 × 64 × 64 mm

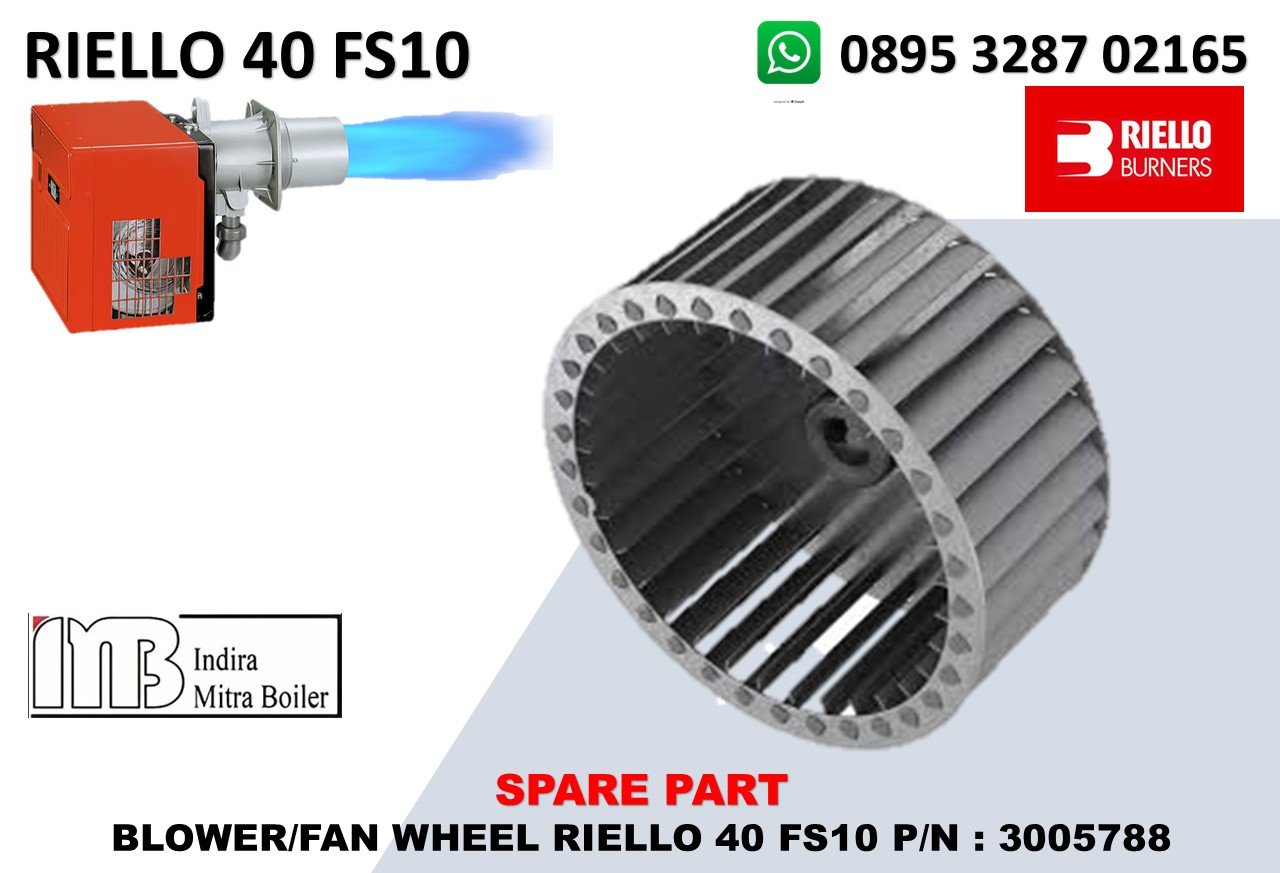

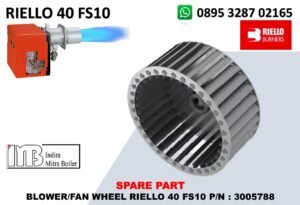

BLOWER/FAN WHEEL RIELLO 40 FS10 P/N : 3005788

P/N 3005788 = FAN / FAN WHEEL (GIRANTE) pada Riello 40 FS10. Daftar spare part Riello mencantumkan item 3005788 = FAN, dan katalog spare part FS10 juga menempatkannya sebagai komponen fan. Fan wheel 3005788 dipasang pada shaft motor dan berfungsi menghisap serta mendorong udara menuju combustion head burner.

• Brand : Riello
• Burner : Riello 40 FS10
• P/N : 3005788
• Nama : Fan / Blower Wheel / Impeller
• Fungsi : Menghasilkan aliran udara combustion
• Motor terkait : 3008865
• Air Pressure Switch : 3002316
• Air Damper : 3007205

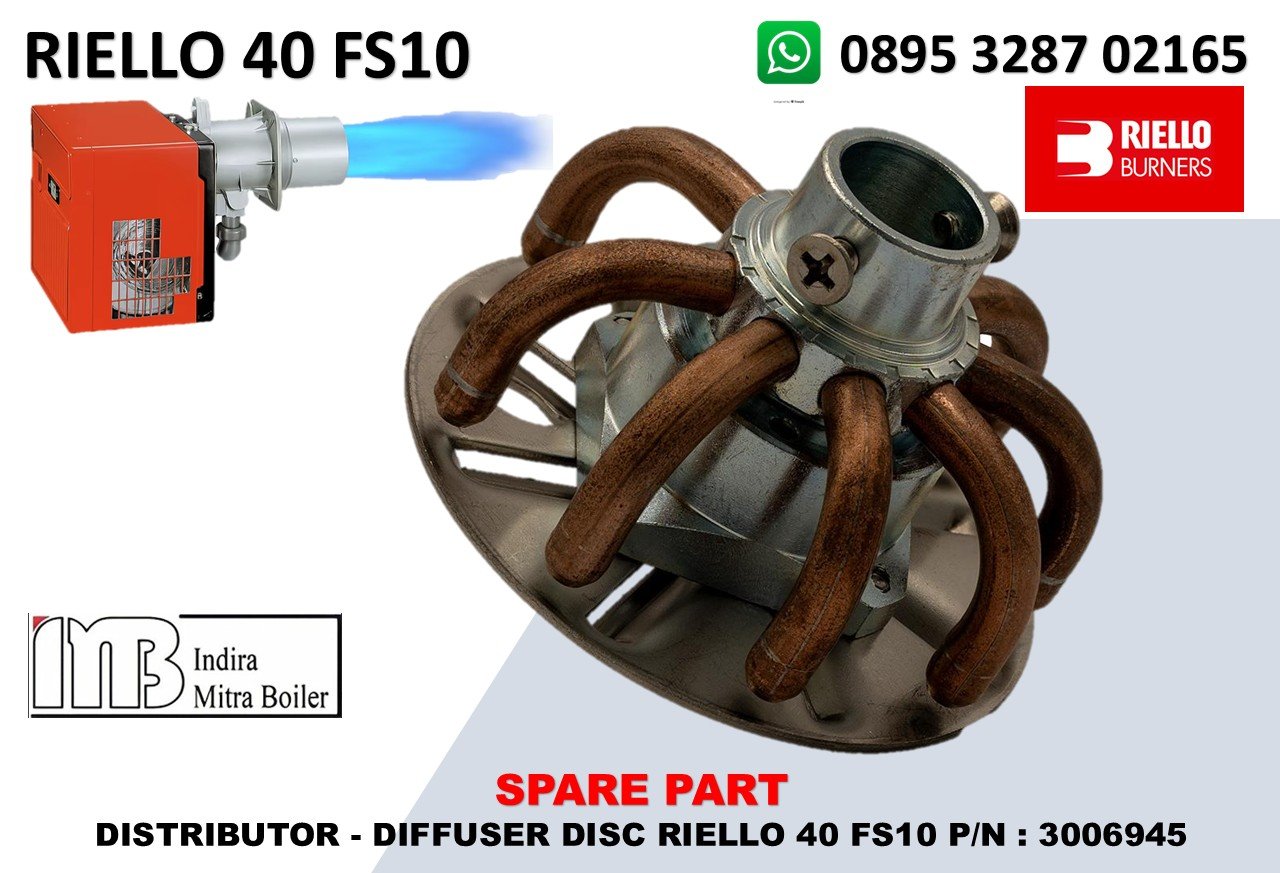

DISTRIBUTOR – DIFFUSER DISC RIELLO 40 FS10 P/N : 3006945

P/N 3006945 adalah Distributor – Diffuser Disc, atau secara fungsi dapat disebut flame stabilizer / disc penstabil api pada burner Riello 40 FS10. Daftar spare part Riello FS10 mencantumkan 3006945 = DISTRIBUTOR – DIFFUSER DISC. Fungsi utama Mengalirkan gas, Dudukan/sambungan assembly gas. Mendistribusikan & menstabilkan aliran gAS,  Komponen ini merupakan bagian mekanis dari combustion head.

• Parameter : Data
• Brand : Riello
• Burner : Riello 40 FS10
• P/N : 3006945
• Nama : Distributor – Diffuser Disc
• Fungsi : Membentuk dan menstabilkan aliran campuran udara/gas di combustion head
• Posisi : Combustion head / flame head
• Terkait Gas nozzle 3006702, manifold 3006946, end cone 3006693

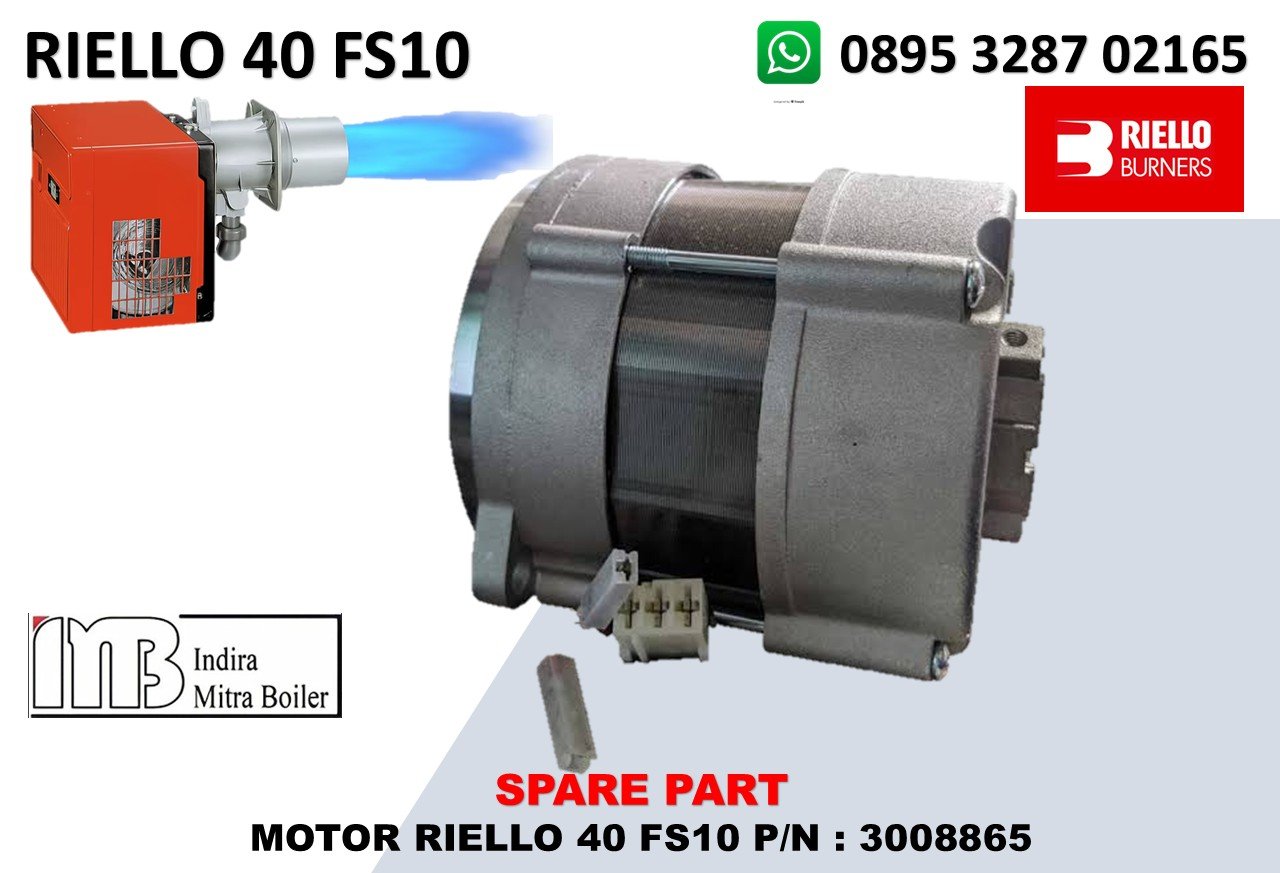

MOTOR RIELLO 40 FS10 P/N : 3008865

P/N 3008865 = MOTOR / motor blower untuk Riello 40 FS10. Pada exploded view FS10 3756435 Type 564 T31, P/N 3008865 tercantum sebagai MOTOR. Fungsi Utama Motor 3008865 berfungsi memutar fan wheel 3005788 untuk menghasilkan udara pembakaran.

• Brand : Riello
• Burner : Riello 40 FS10
• P/N : 3008865
• Jenis : Motor fan/blower
• Supply : 230 V / 50 Hz
• Power : 90 W
• Current sekitar : 0,75 A
• Speed : 2.800 rpm
• Capacitor : 4 µF untuk FS10 Type 564T30
• Fan wheel : 3005788

KOMPONEN GAS TRAIN

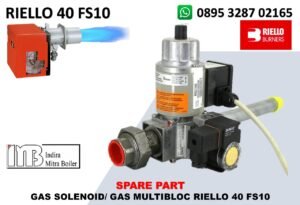

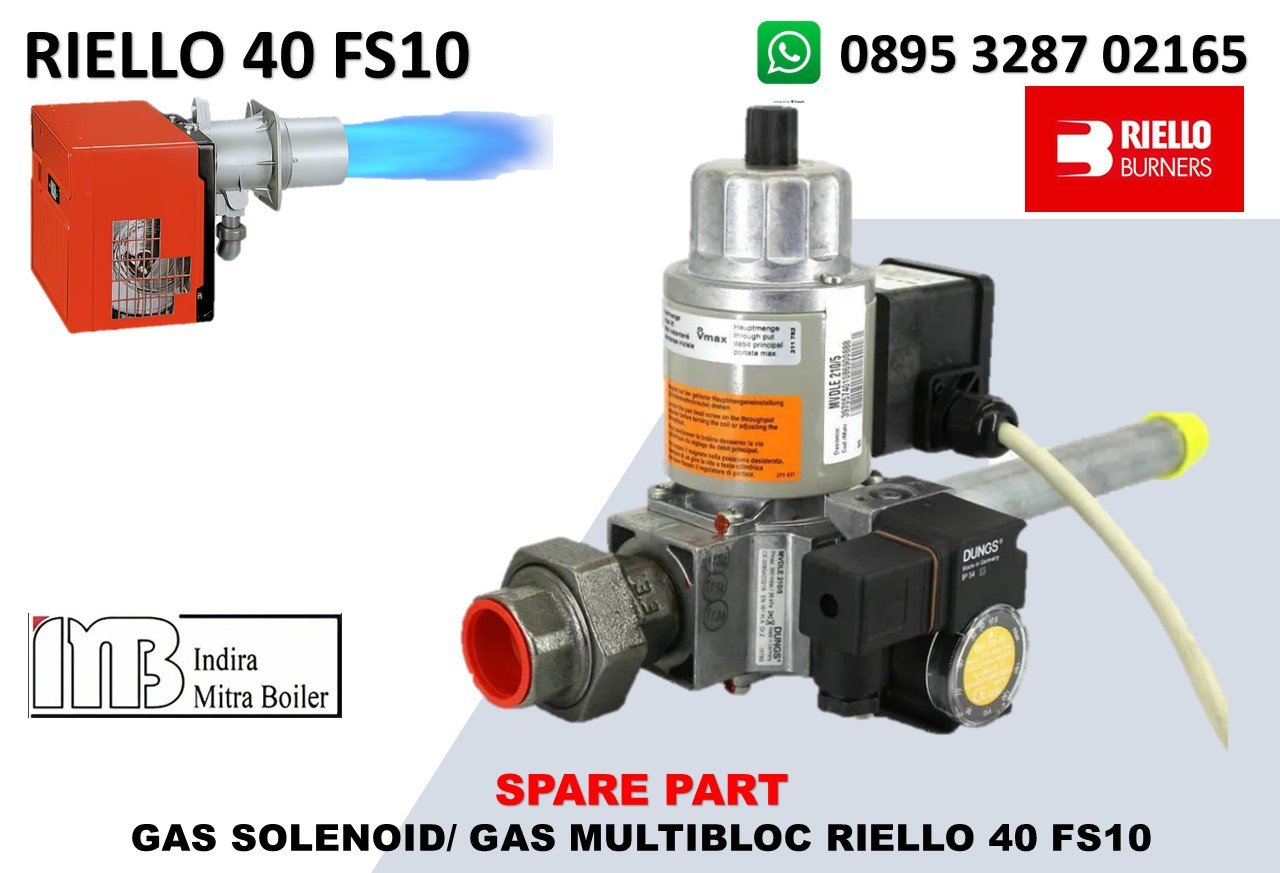

GAS SOLENOID/ GAS MULTIBLOC RIELLO 40 FS10

Riello 40 FS10, istilah Gas Solenoid / Gas Multibloc perlu dibedakan: FS10 menggunakan gas train/multibloc sebagai rangkaian pengaman dan pengaturan suplai gas, sedangkan kode P/N harus ditentukan berdasarkan gas train yang terpasang dan varian burner. Riello mencantumkan FS10 dengan beberapa pilihan gas train seperti MBC 65/1, MB 405/1, MB 407/1, dan MB 410/1. Fungsi utama Gas multibloc berfungsi sebagai gerbang utama suplai gas menuju combustion head.

• Manufacturer : Riello
• Aplikasi : Riello 40 FS10
• Komponen : Gas train / Gas multibloc
• Fungsi utama : Mengontrol dan mengamankan suplai gas ke burner
• Jenis : Gas valve train dengan automatic shut-off valve
• Media : Natural Gas / LPG gas sesuai konfigurasi
• Control : Dikendalikan oleh burner control box
• Safety : Automatic gas shut-off
• Standard : Gas trains Riello sesuai EN 676
• Supply gas train : 230 V/50 Hz atau 220 V/60 Hz, tergantung varian
