SPARE PART BURNER RIELLO RL 44 MZ

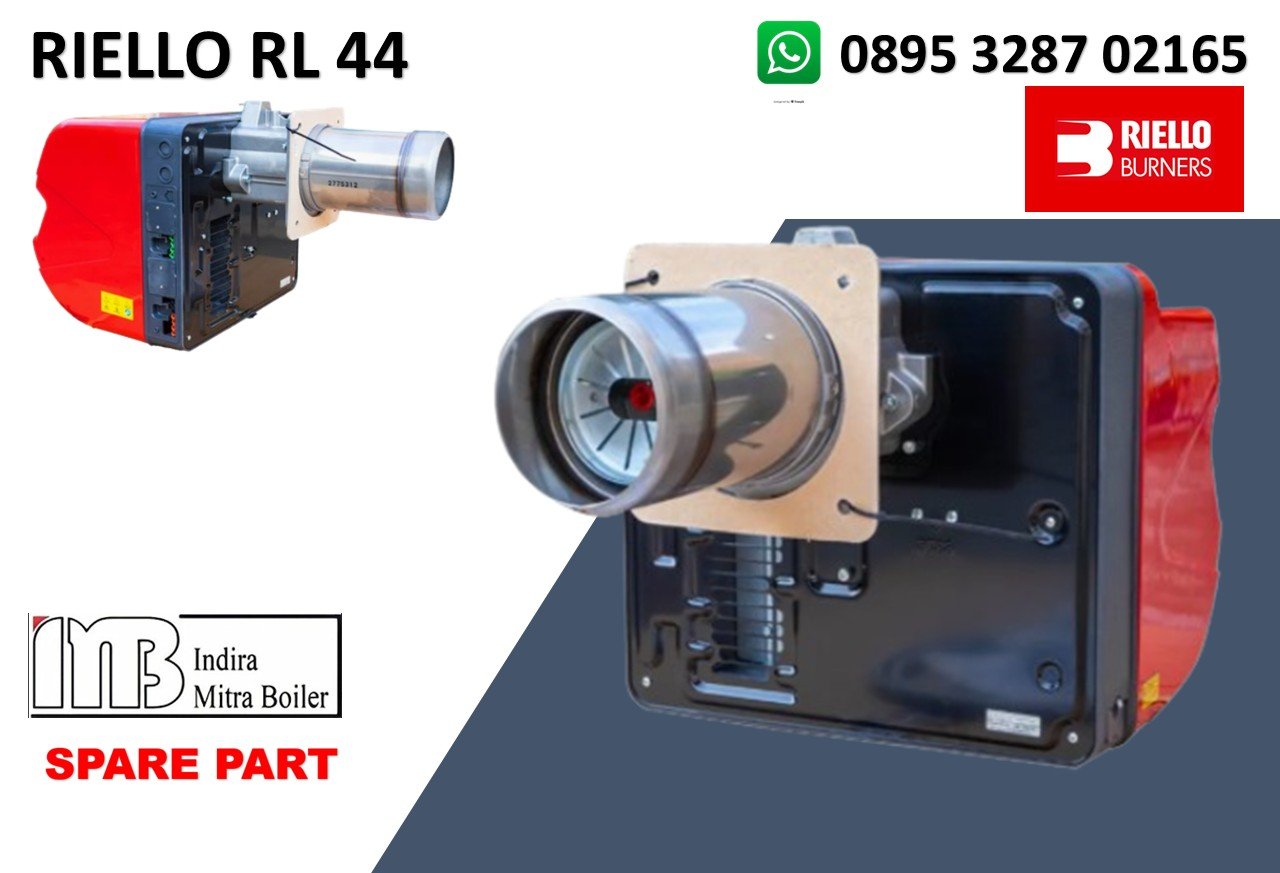

Seri burner RL 44 MZ mencakup rentang daya pembakaran dari 118 hingga 498 kW dan telah dirancang untuk digunakan dalam instalasi komersial maupun industri, seperti gedung perkantoran, hotel, rumah sakit, boiler, serta berbagai aplikasi pemanas yang membutuhkan sistem pembakaran berbahan bakar solar (light oil) dengan efisiensi tinggi dan performa yang andal.

Pengoperasiannya dua tahap progresif (progressive two stage); burner dilengkapi dengan kotak kontrol keselamatan burner berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kerusakan. Sistem modulasi memungkinkan penyesuaian kapasitas pembakaran secara bertahap sesuai kebutuhan beban, sehingga menghasilkan efisiensi yang lebih tinggi, pembakaran yang stabil, serta konsumsi bahan bakar yang lebih hemat. Kepala pembakaran, yang dapat diatur berdasarkan daya keluaran yang dibutuhkan, memastikan kinerja optimal dan emisi yang rendah.

KOMPONEN PENTING BURNER RL 44 MZ

Berikut adalah komponen-komponen penting yang berpengaruh langsung terhadap proses pembakaran, penyalaan, dan keselamatan burner.

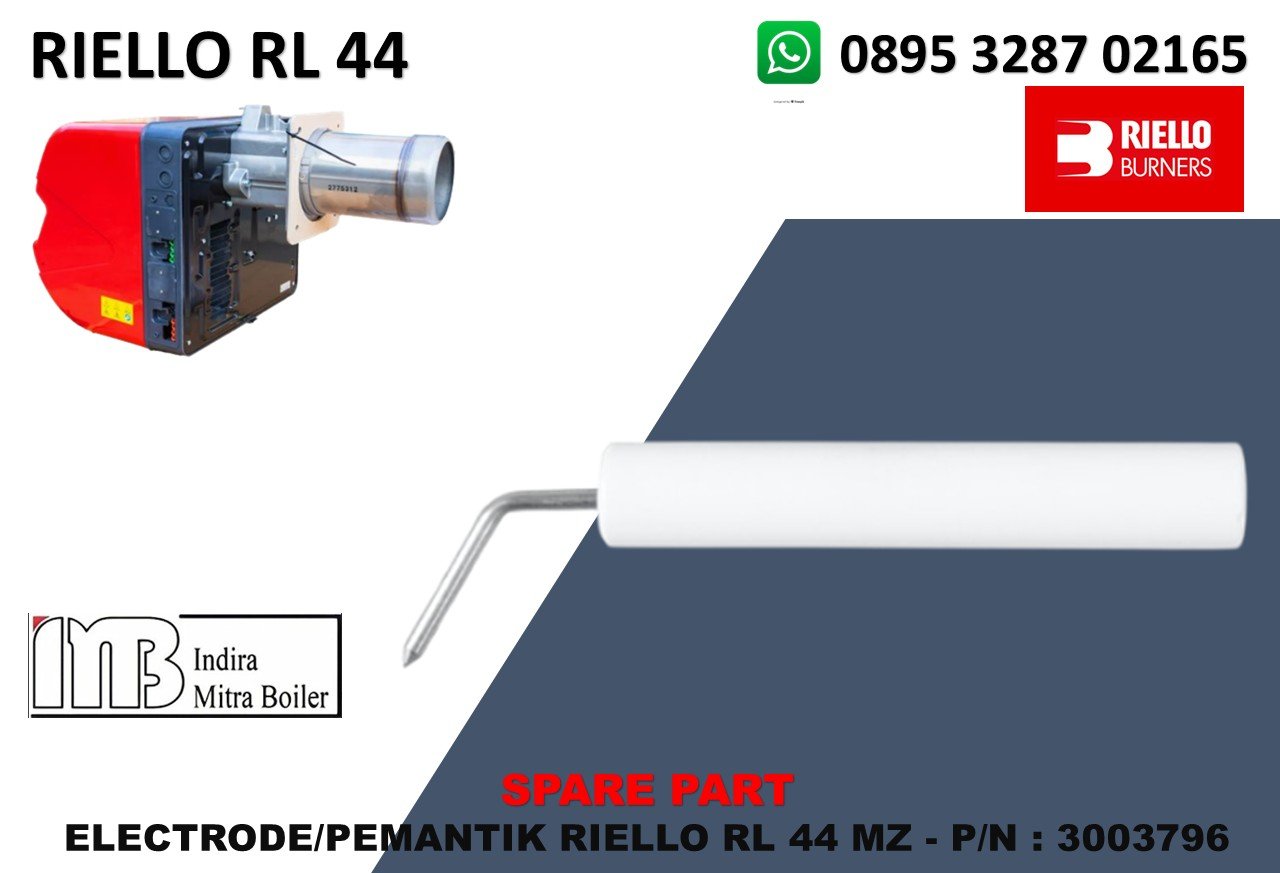

ELECTRODE/PEMANTIK RIELLO RL 44 MZ – P/N : 3003796

Tentu. Untuk electrode/pemantik Riello RL 44 MZ, P/N 3003796, fungsinya adalah menghasilkan percikan listrik tegangan tinggi untuk menyalakan bahan bakar yang telah diatomisasi oleh burner.

• Panjang elektroda : 109,5 mm
• Diameter konektor : 6 mm
• Jenis elektroda : Pengapian
• Ukuran isolasi tetap : Ø14 x 85 mm
• Ukuran batang : Ø3 x 24,5 mm

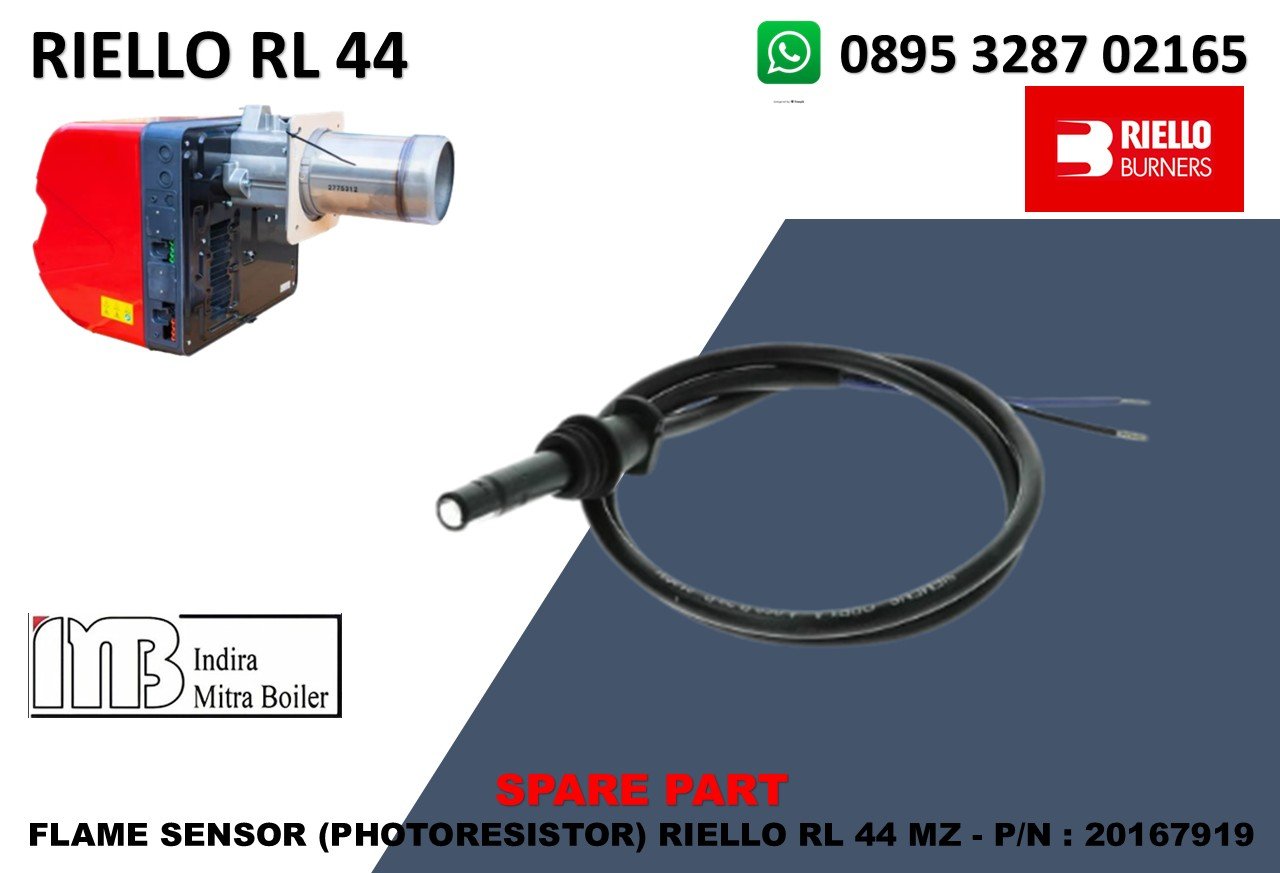

FLAME SENSOR (PHOTORESISTOR) RIELLO RL 44 MZ – P/N : 20167919

Untuk FLAME SENSOR / PHOTOCELL Riello P/N 20167919, komponen ini berfungsi sebagai pendeteksi keberadaan api (flame supervision) pada burner oil Riello.

• Brand : Riello
• Part Number : 20167919
• Description : Flame Sensor / Photocell
• Tipe : Photoresistor / photocell
• Equivalent/associated P/N : 3013708
• Sensor type : Siemens QRB1A
• Identifikasi Siemens : QRB1A A068B70A
• Panjang kabel : ±750 mm
• Fungsi : Flame detection / flame supervision

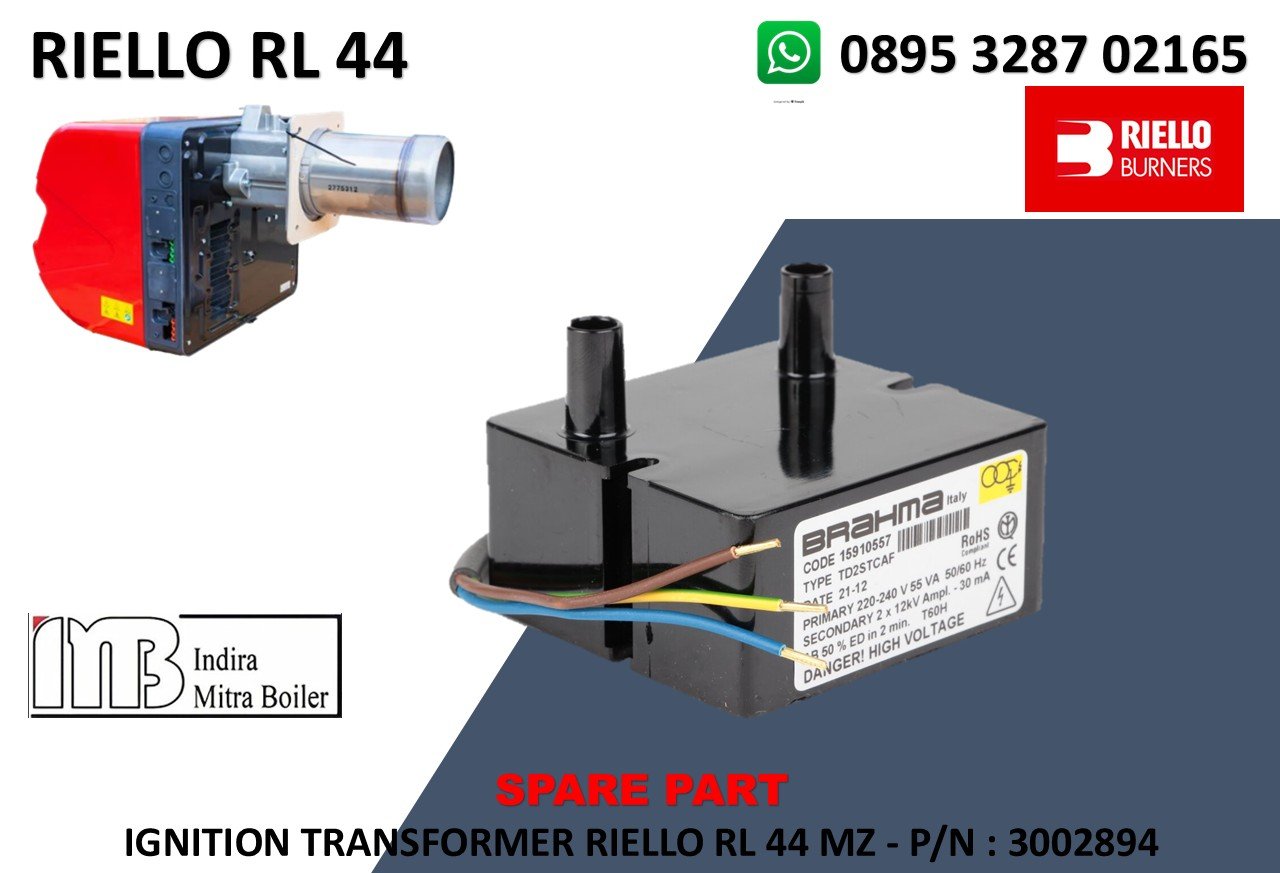

IGNITION TRANSFORMER RIELLO RL 44 MZ – P/N : 3002894

Fungsi P/N 3002894 adalah ignition transformer / trafo pengapian. Fungsinya mengubah tegangan listrik input menjadi tegangan tinggi untuk menghasilkan percikan pada electrode P/N 3003796.

• Brand : Riello
• P/N 3002894
• Description : Ignition Transformer / Transformer
• Tipe transformer : Brahma TD2STCAF
• Input : 230 VAC
• Output HV : 2 × 12 kV
• Secondary current : 30 mA
• Rating/duty : 50%
• Apparent power : 55 VA
• Aplikasi : Riello RL burner
• RL 34 MZ : Compatible
• RL 44 MZ : Compatible
• RL 64 MZ : Compatible

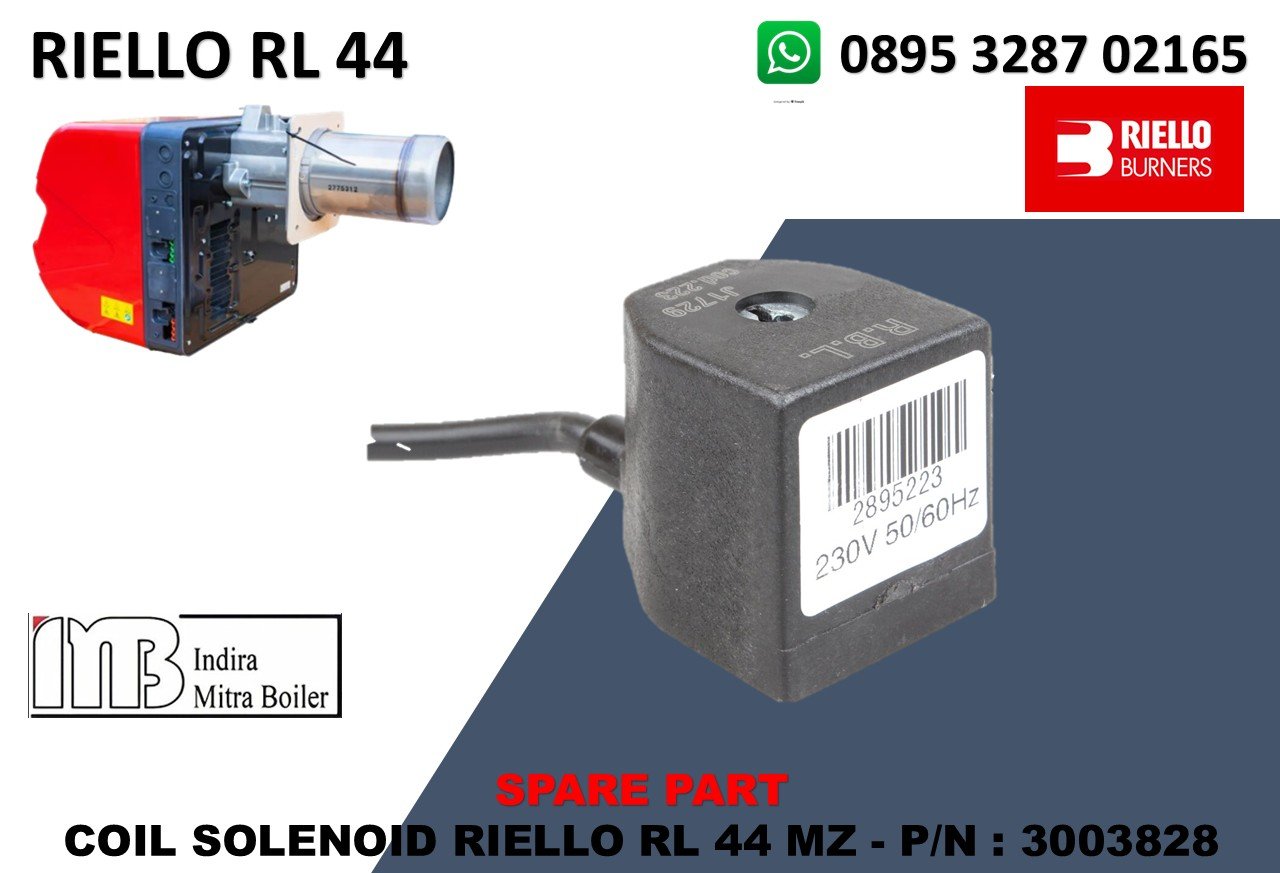

COIL SOLENOID RIELLO RL 44 MZ – P/N : 3003828

P/N 3003828 adalah coil (kumparan) untuk solenoid valve bahan bakar pada burner Riello RL 34 MZ. Komponen ini dipasang pada badan solenoid valve dan berfungsi mengubah energi listrik menjadi gaya magnet untuk membuka atau menutup aliran bahan bakar.

• Manufacturer : Riello
• Part Number : 3003828
• Nama Komponen : Solenoid Valve Coil
• Fungsi : Mengoperasikan fuel solenoid valve
• Aplikasi : RL 34 MZ dan seri RL lainnya
• Berat : ±0,2 kg

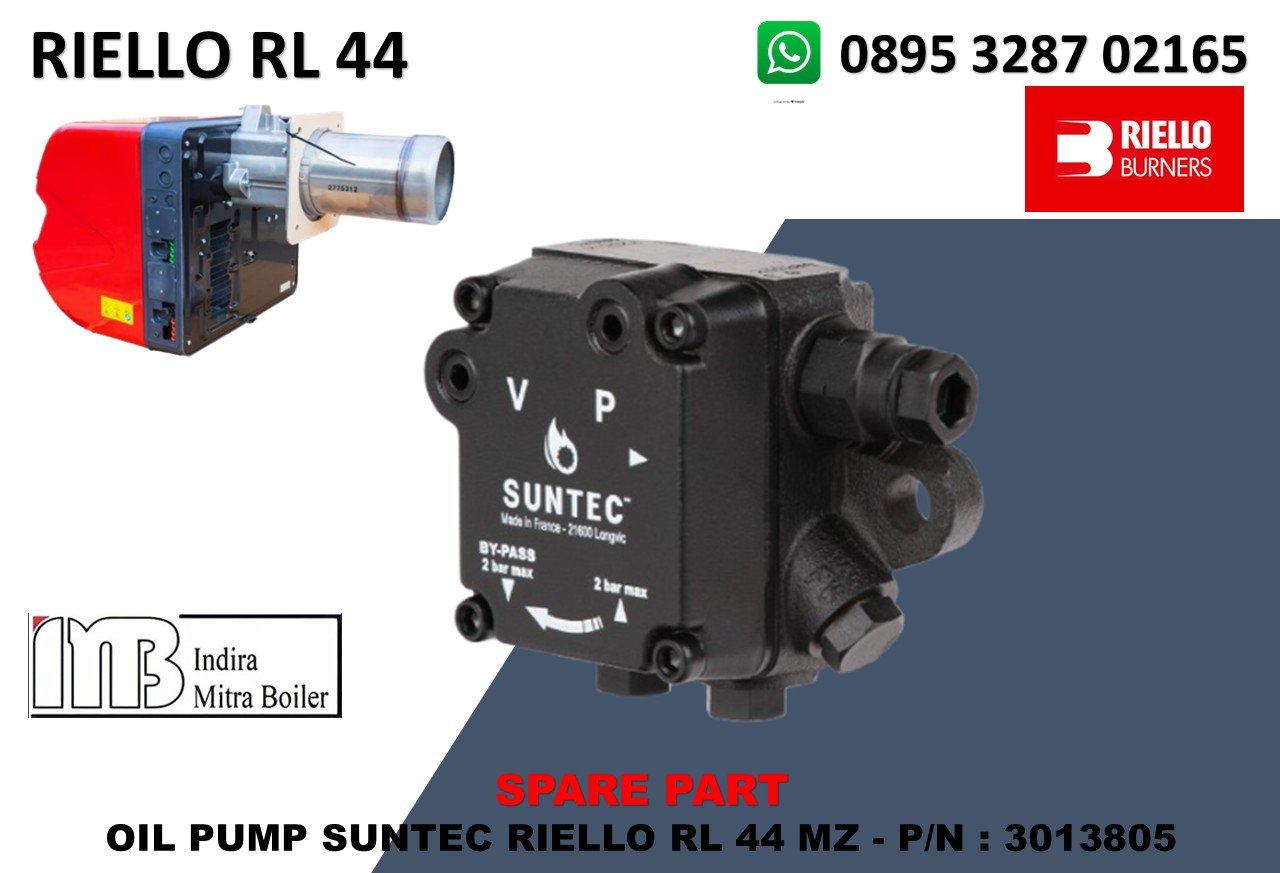

OIL PUMP SUNTEC RIELLO RL 44 MZ – P/N : 3013805

OIL PUMP SUNTEC RIELLO RL 44 MZ – P/N : 3013805 komponen ini adalah pompa bahan bakar oil/gasoil yang memasok bahan bakar bertekanan ke nozzle burner.

• Brand : Suntec
• Riello P/N : 3013805
• Model : AN 67 C
• Fungsi : Fuel oil pump
• Aplikasi resmi : Riello RL 44 MZ
• Untuk RL 34 MZ : Bukan pump standar menurut manual Riello
• Minimum delivery @ 12 bar : 67 kg/h
• Pressure range : 10–20 bar
• Max. suction depression : 0,45 bar
• Viscosity range : 2–75 cSt
• Max. light-oil temperature : 60 °C
• Max. suction/return pressure : 2 bar
• Factory pressure setting : 12 bar
• Filter mesh : 0,150 mm
• Port suction : G 1/4″
• Port return : G 1/4″
• Gauge connection : G 1/8″
• Vacuum gauge connection : G 1/8″

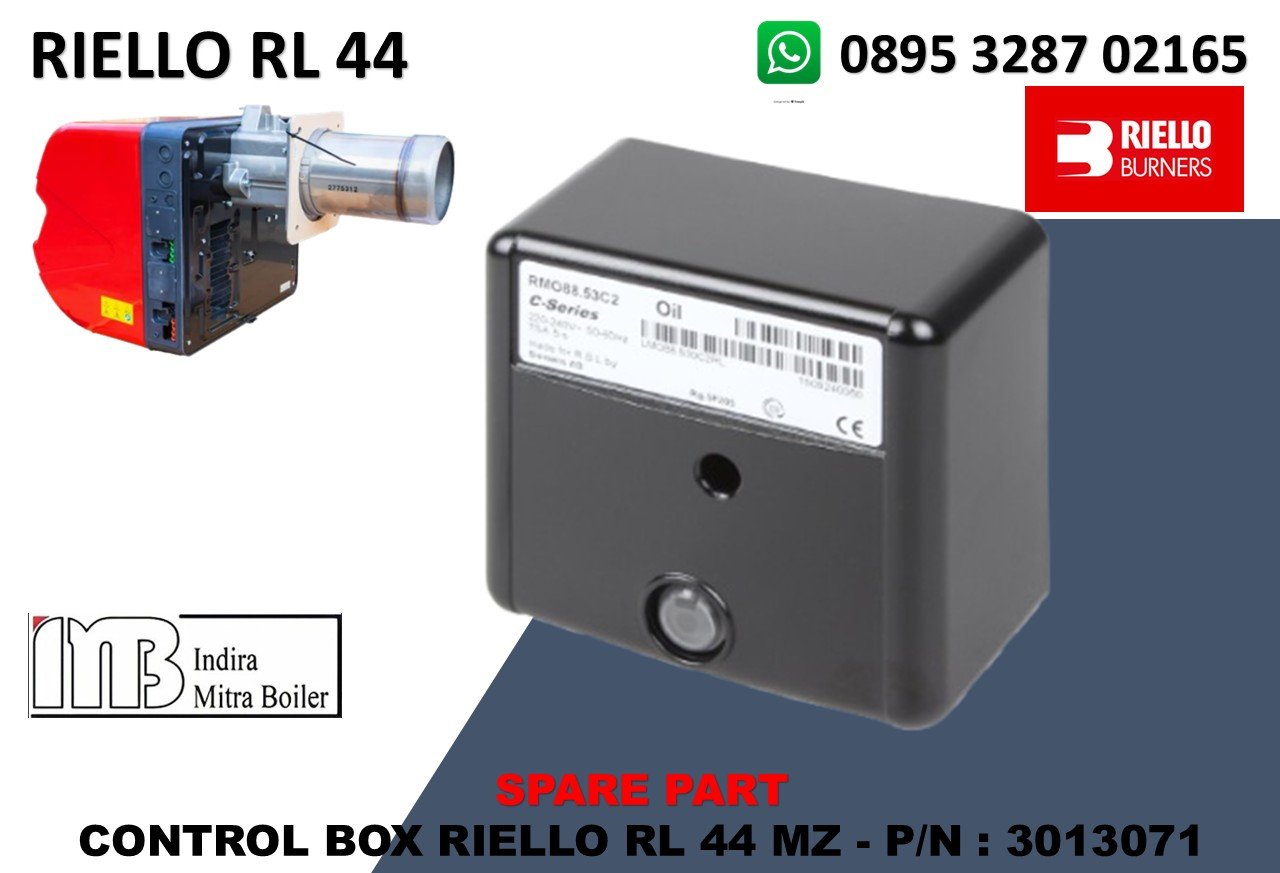

CONTROL BOX RIELLO RL 44 MZ – P/N : 3013071

Untuk CONTROL BOX Riello RL 44 MZ – P/N 3013071, komponen ini adalah automatic burner control / flame programmer tipe RMO 88.53. P/N 3013071 memang teridentifikasi sebagai RMO 88.53 Control Box. Fungsi utama Control box merupakan “otak” burner yang mengatur urutan kerja burner dan memastikan proses pembakaran berlangsung aman.

• Brand : Riello
• P/N : 3013071
• Description : Control Box / Automatic Burner Control
• Model : RMO 88.53
• Tipe : Oil burner control
• Aplikasi : Riello oil burners
• Fungsi : Burner sequence & flame safety control
• Flame monitoring : Photocell/flame detector
• Mounting : Plug-in ke control box base
• Control box base : P/N 3003784
• Status P/N : Discontinued pada beberapa katalog

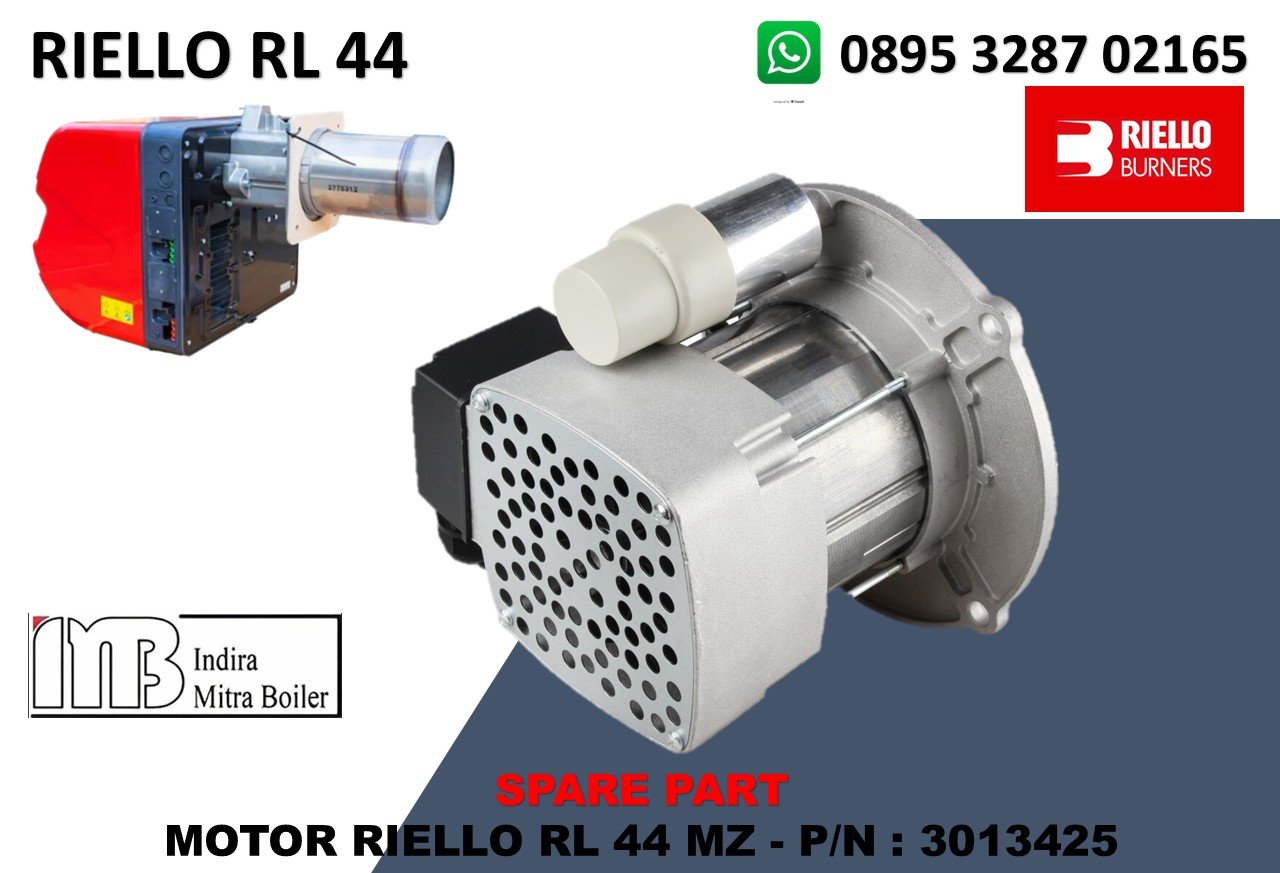

MOTOR RIELLO RL 44 MZ – P/N : 3013425

Untuk MOTOR Riello RL 34 MZ – P/N 3013490, motor ini merupakan motor listrik penggerak fan/blower burner. Motor memutar fan untuk menyediakan udara pembakaran yang diperlukan agar bahan bakar dari nozzle dapat terbakar dengan benar. Fungsi motor Motor menggerakkan combustion-air fan melalui shaft. Udara yang dihasilkan fan kemudian dialirkan ke combustion head.

• Brand : Riello
• P/N : 3013490
• Fungsi : Fan / combustion-air motor
• Aplikasi : RL 34 MZ
• Motor speed : 2.800 rpm
• Motor power : 300 W
• Voltage : 220–240 V
• Frequency : 50/60 Hz
• Current : ±2,4 A
• Phase : 1 phase
• Motor capacitor : 12,5 µF / 450 V
• Electrical supply burner : 220–230 V / 50–60 Hz
• Protection burner : IP40/N : 3003831

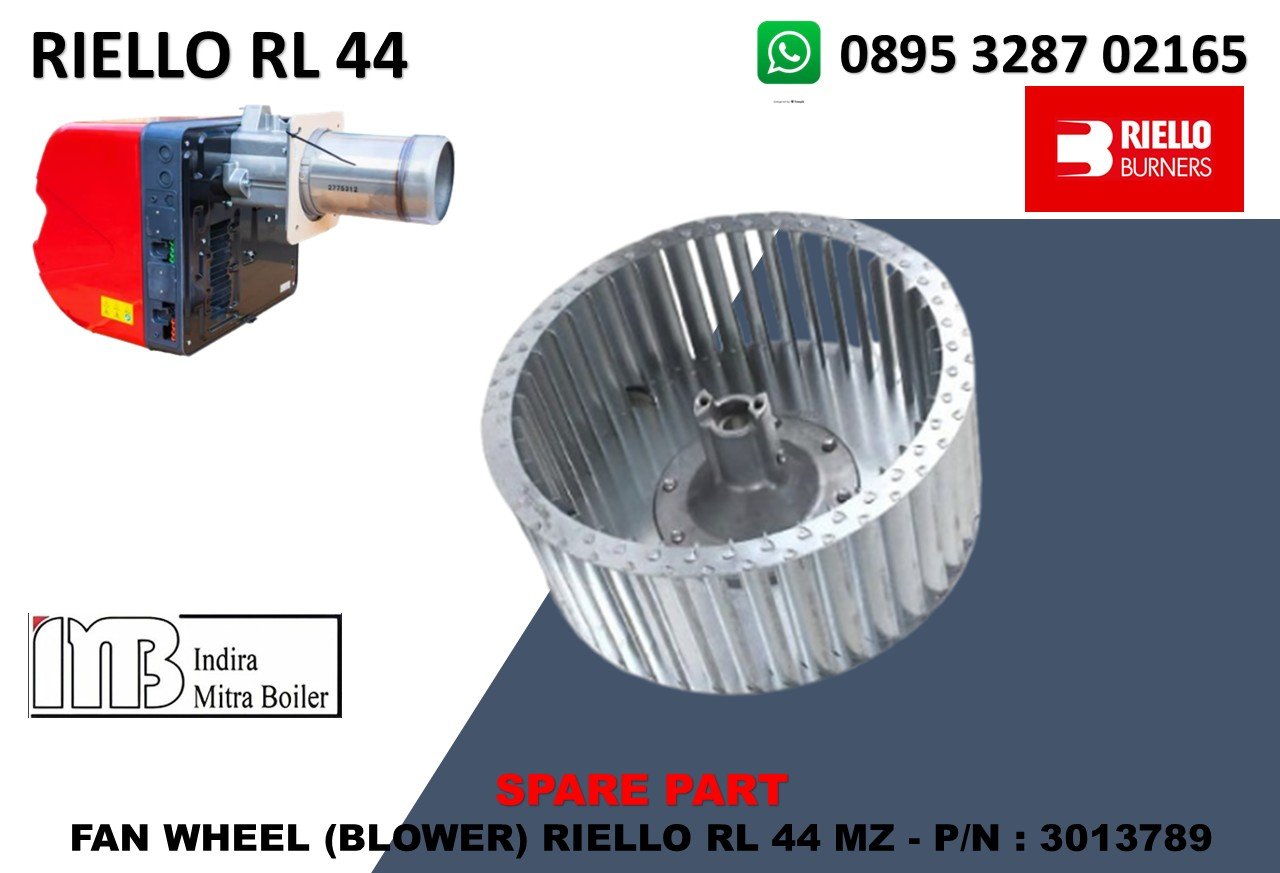

FAN WHEEL (BLOWER) RIELLO RL 44 MZ – P/N : 3013789

Untuk FAN WHEEL / BLOWER Riello RL 44 MZ – P/N 3013789, data ini terkonfirmasi sebagai FAN untuk burner Riello RL 44 MZ. Katalog spare part mencantumkan P/N 3013789 untuk beberapa versi RL 44 MZ Type 973 T dan Type 978 T. Fungsi Fan wheel/blower berfungsi menghasilkan dan mengalirkan udara pembakaran ke combustion head. Udara ini dicampurkan dengan fuel oil dari nozzle sehingga menghasilkan pembakaran yang stabil.

• Burner : Riello RL 44 MZ
• P/N Fan : 3013789
• Description : Fan / Fan Wheel / Blower
• Burner type : Two-stage
• Heat output : 155/235–485 kW
• Fuel consumption : 13/20–41 kg/h
• Fuel : Light oil
• Pump : Suntec AN 67C
• Pump delivery @ 12 bar : 67 kg/h
• Atomising pressure : 12 bar
• Electrical power total : ± 0,7 kW untuk versi 1-phase; ± 0,75 kW untuk versi 3-phase

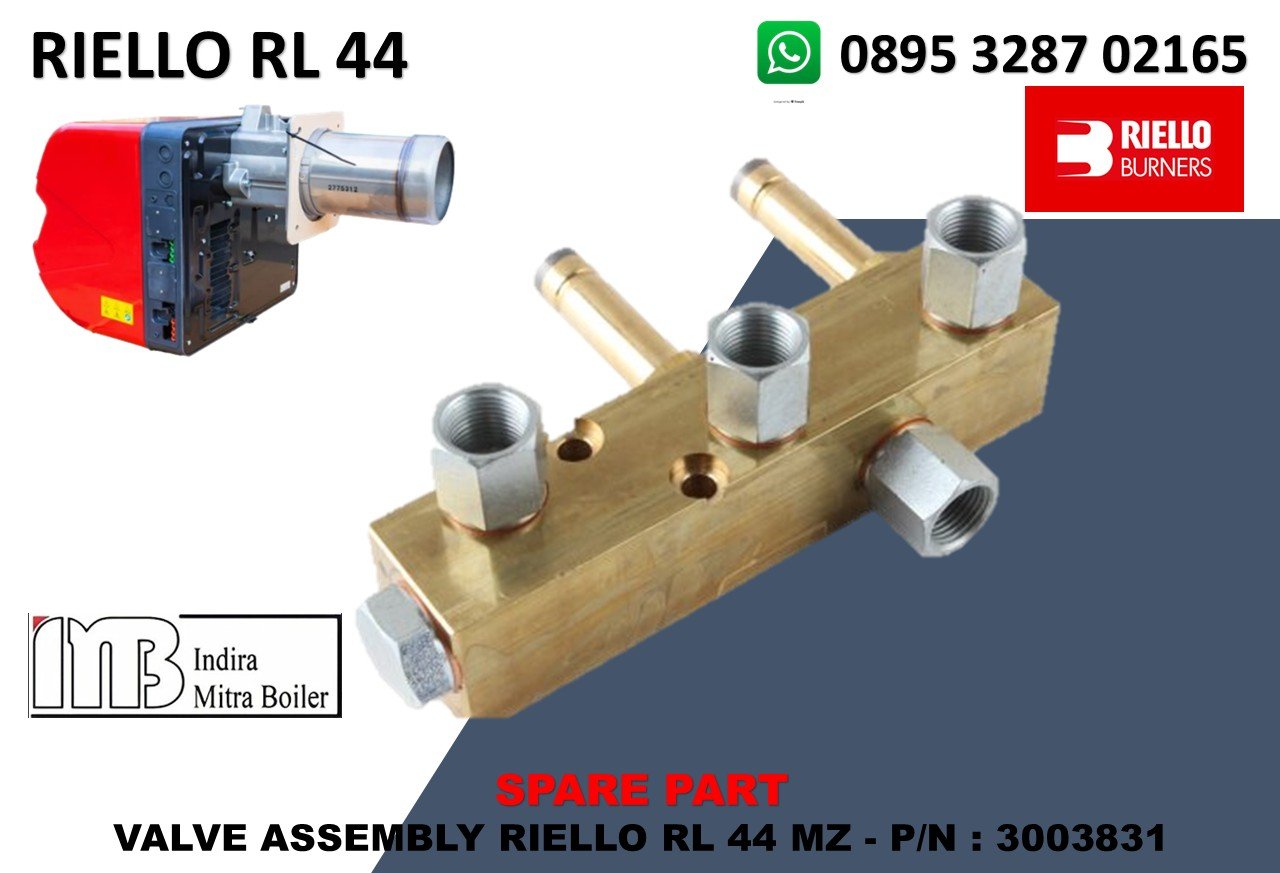

VALVE ASSEMBLY RIELLO RL 44 MZ – P/N : 3003831

Untuk VALVE ASSEMBLY Riello RL 34 MZ – P/N 3003831, data ini terkonfirmasi sebagai spare part untuk RL 44 MZ Type 972 T dan Type 976 T. Katalog spare part Riello menyebut komponennya sebagai “VALVE ASSEMBLY / GRUPPO VALVOLE”. Fungsi Valve Assembly P/N 3003831 adalah rangkaian katup solenoid bahan bakar pada burner. Fungsinya mengontrol aliran fuel oil menuju nozzle berdasarkan perintah dari control box.

• Brand : Riello
• P/N : 3003831
• Description : Valve Assembly
• Italian description : Gruppo Valvole
• Type component : Fuel oil solenoid valve assembly
• Application : Riello RL 34 MZ
• RL 34 MZ Type : 972 T / 976 T
• Associated coil : P/N 3003828
• Fungsi : Mengontrol ON/OFF aliran fuel ke nozzle
• Installation : Fuel hydraulic circuit
• Weight assembly : ± 0,743 kg
