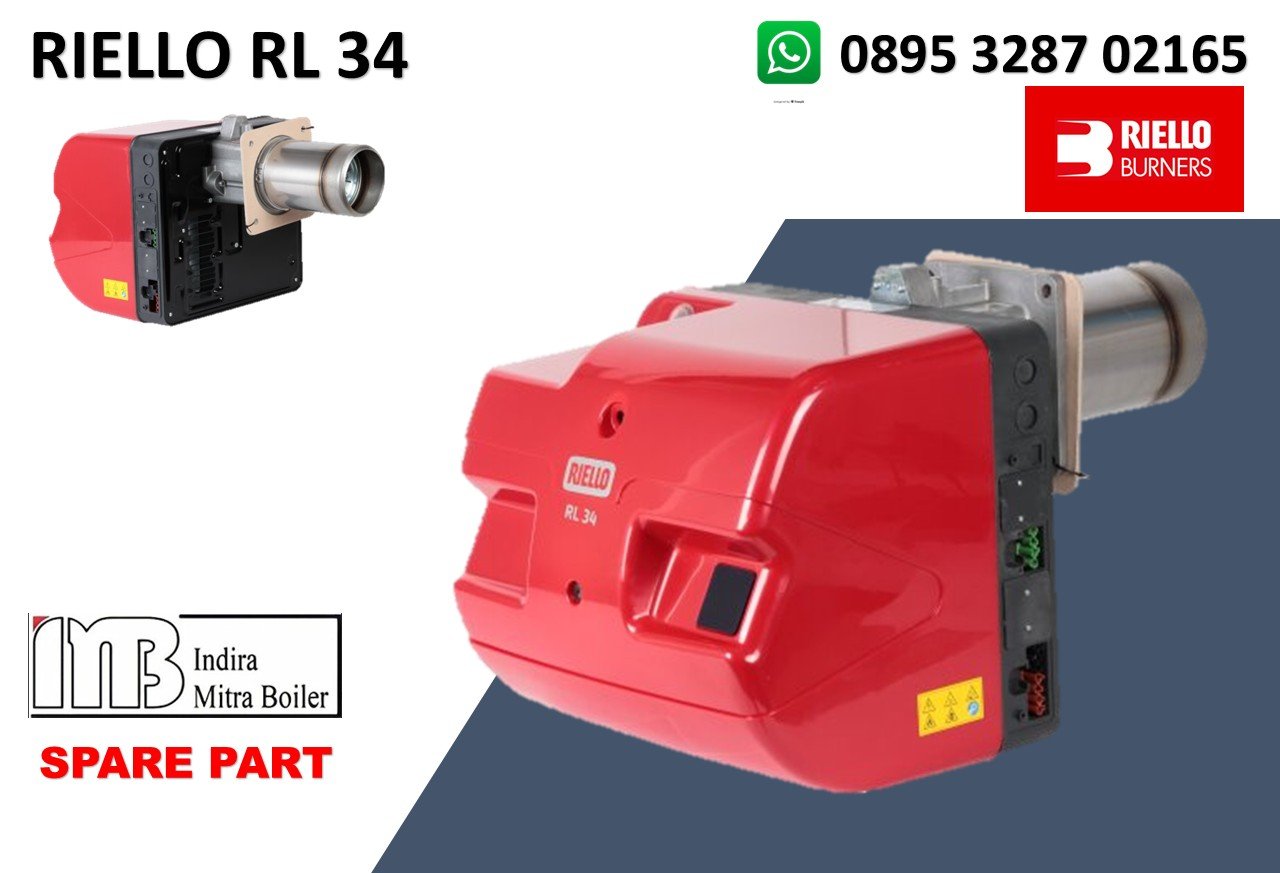

SPARE PART BURNER RIELLO RL 34 MZ

Seri burner RL 34 MZ mencakup rentang daya pembakaran dari 70 hingga 390 kW dan telah dirancang untuk digunakan dalam instalasi komersial maupun industri ringan, seperti gedung perkantoran, hotel, rumah sakit, boiler, serta berbagai aplikasi pemanas yang membutuhkan sistem pembakaran berbahan bakar solar (light oil) dengan efisiensi tinggi dan performa yang andal.

Pengoperasiannya dua tahap progresif (progressive two stage); burner dilengkapi dengan kotak kontrol keselamatan burner berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kerusakan. Sistem modulasi memungkinkan penyesuaian kapasitas pembakaran secara bertahap sesuai kebutuhan beban, sehingga menghasilkan efisiensi yang lebih tinggi, pembakaran yang stabil, serta konsumsi bahan bakar yang lebih hemat. Kepala pembakaran, yang dapat diatur berdasarkan daya keluaran yang dibutuhkan, memungkinkan kinerja optimal yang memastikan pembakaran yang baik dan mengurangi konsumsi bahan bakar.

KOMPONEN PENTING BURNER RL 34 MZ

Berikut adalah komponen-komponen penting yang berpengaruh langsung terhadap proses pembakaran, penyalaan, dan keselamatan burner.

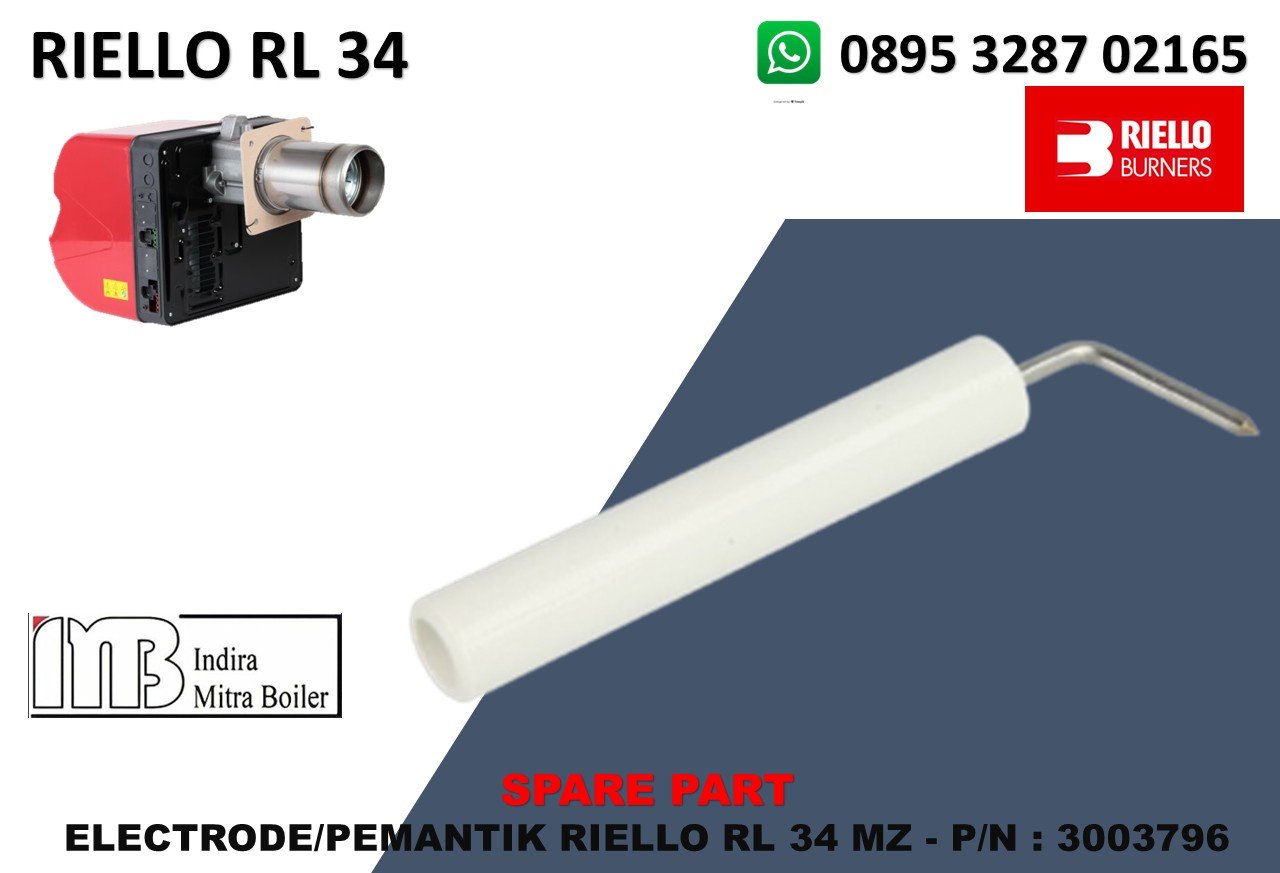

ELECTRODE/PEMANTIK RIELLO RL 34 MZ – P/N : 3003796

Untuk electrode/pemantik untuk Riello RL 34 MZ dengan no P/N 3003796, fungsinya adalah komponen untuk menghasilkan percikan listrik tegangan tinggi untuk menyalakan bahan bakar yang telah diatomisasi oleh burner.

• Panjang elektroda : 109,5 mm
• Diameter konektor : 6 mm
• Jenis elektroda : Pengapian
• Ukuran isolasi tetap : Ø14 x 85 mm
• Ukuran batang : Ø3 x 24,5 mm

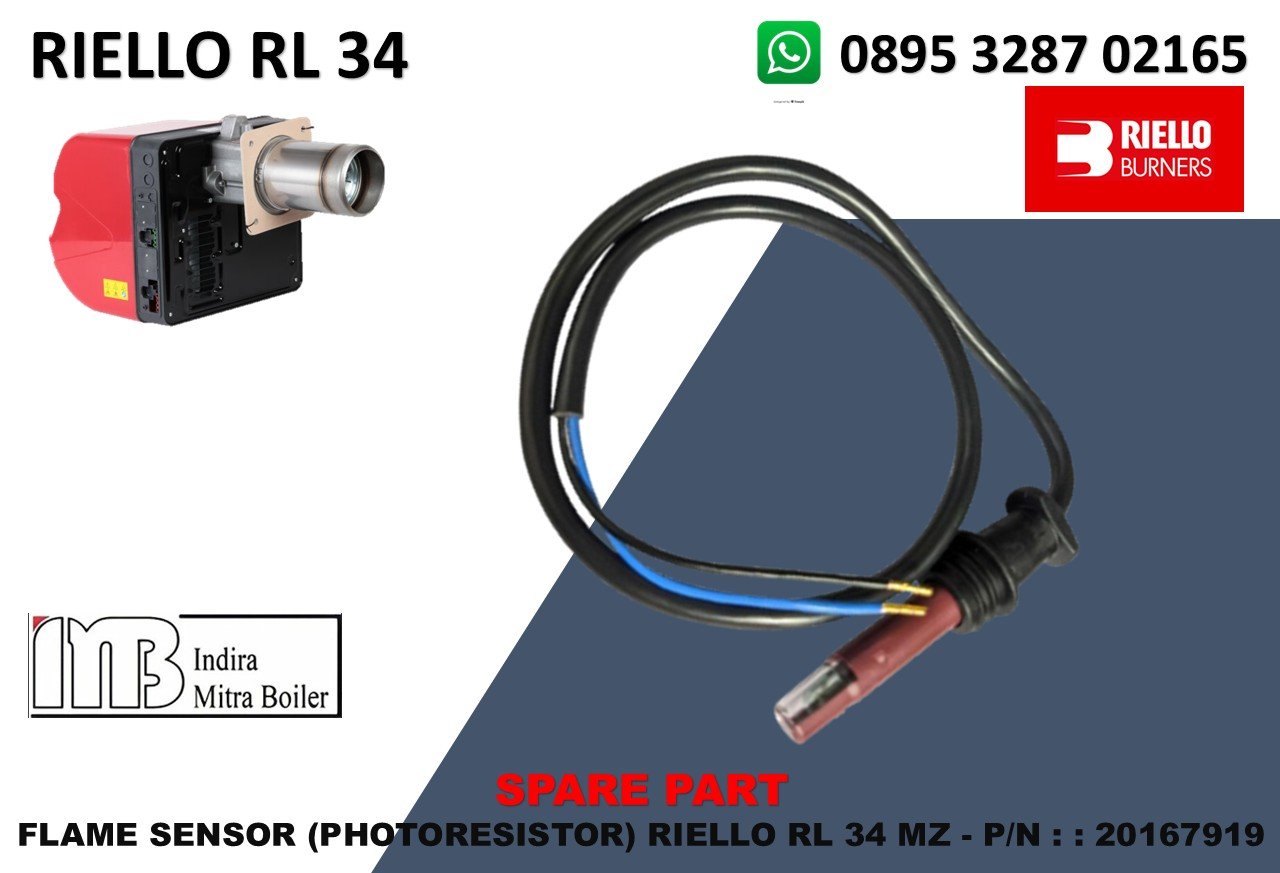

FLAME SENSOR (PHOTORESISTOR) RIELLO RL 34 MZ – P/N : : 20167919

FLAME SENSOR / PHOTOCELL untuk burner Riello dengan P/N 20167919, komponen ini berfungsi sebagai pendeteksi keberadaan api (flame supervision) pada burner oil Riello.

• Brand : Riello
• Part Number : 20167919
• Description : Flame Sensor / Photocell
• Tipe : Photoresistor / photocell
• Equivalent/associated P/N : 3013708
• Sensor type : Siemens QRB1A
• Identifikasi Siemens : QRB1A A068B70A
• Panjang kabel : ±750 mm
• Fungsi : Flame detection / flame supervision

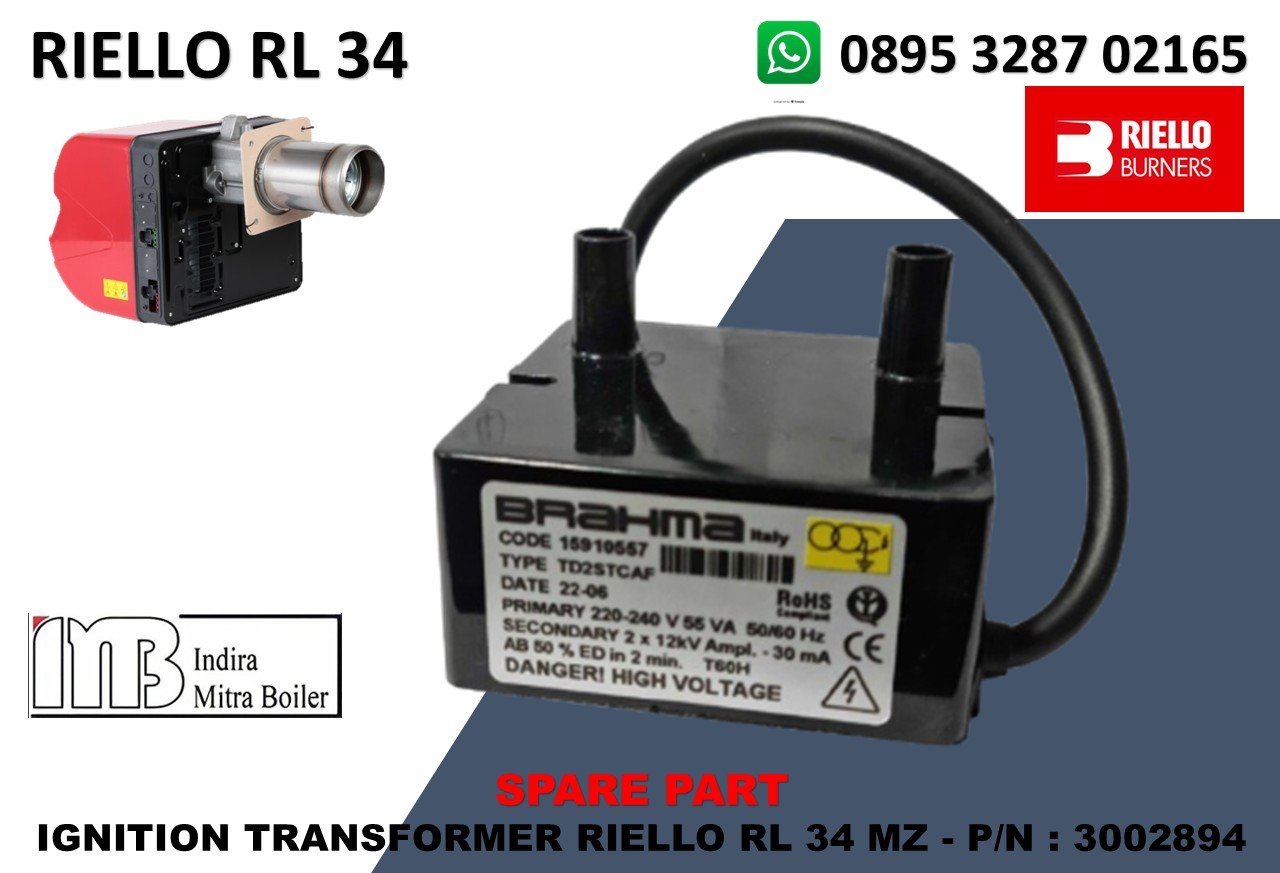

IGNITION TRANSFORMER RIELLO RL 34 MZ – P/N : 3002894

Ignition Transformer/ Trafo ini berfungsi dengan P/N 3002894 adalah ignition transformer / trafo pengapian. Fungsinya mengubah tegangan listrik input menjadi tegangan tinggi untuk menghasilkan percikan pada electrode P/N 3003796.

• Brand : Riello
• P/N 3002894
• Description : Ignition Transformer / Transformer
• Tipe transformer : Brahma TD2STCAF
• Input : 230 VAC
• Output HV : 2 × 12 kV
• Secondary current : 30 mA
• Rating/duty : 50%
• Apparent power : 55 VA
• Aplikasi : Riello RL burner
• RL 34 MZ : Compatible
• RL 44 MZ : Compatible
• RL 64 MZ : Compatible

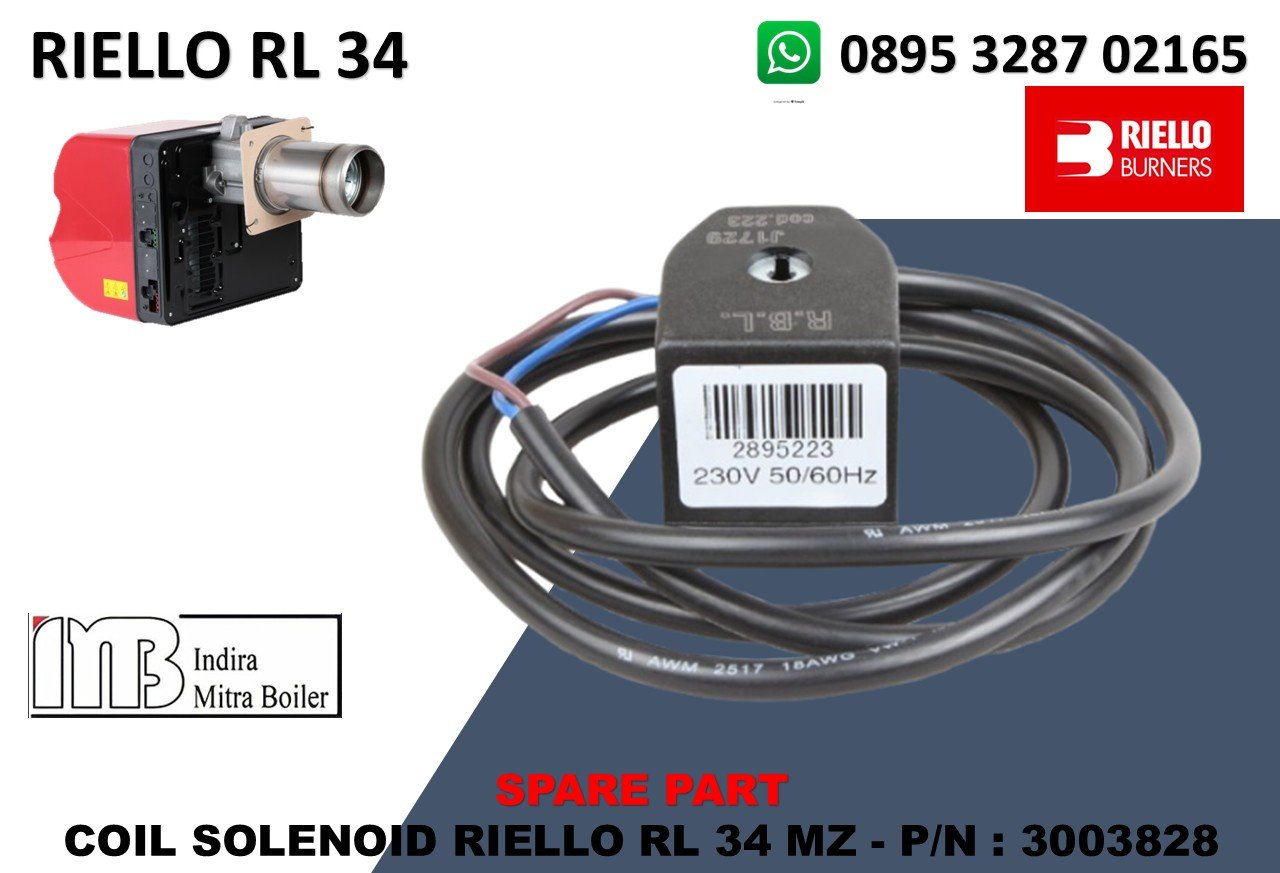

COIL SOLENOID RIELLO RL 34 MZ – P/N : 3003828

Coil Selenoid dengan P/N 3003828 Riello adalah coil (kumparan) untuk solenoid valve bahan bakar pada burner Riello RL 34 MZ. Komponen ini dipasang pada badan solenoid valve dan berfungsi mengubah energi listrik menjadi gaya magnet untuk membuka atau menutup aliran bahan bakar.

• Manufacturer : Riello
• Part Number : 3003828
• Nama Komponen : Solenoid Valve Coil
• Fungsi : Mengoperasikan fuel solenoid valve
• Aplikasi : RL 34 MZ dan seri RL lainnya
• Berat : ±0,2 kg

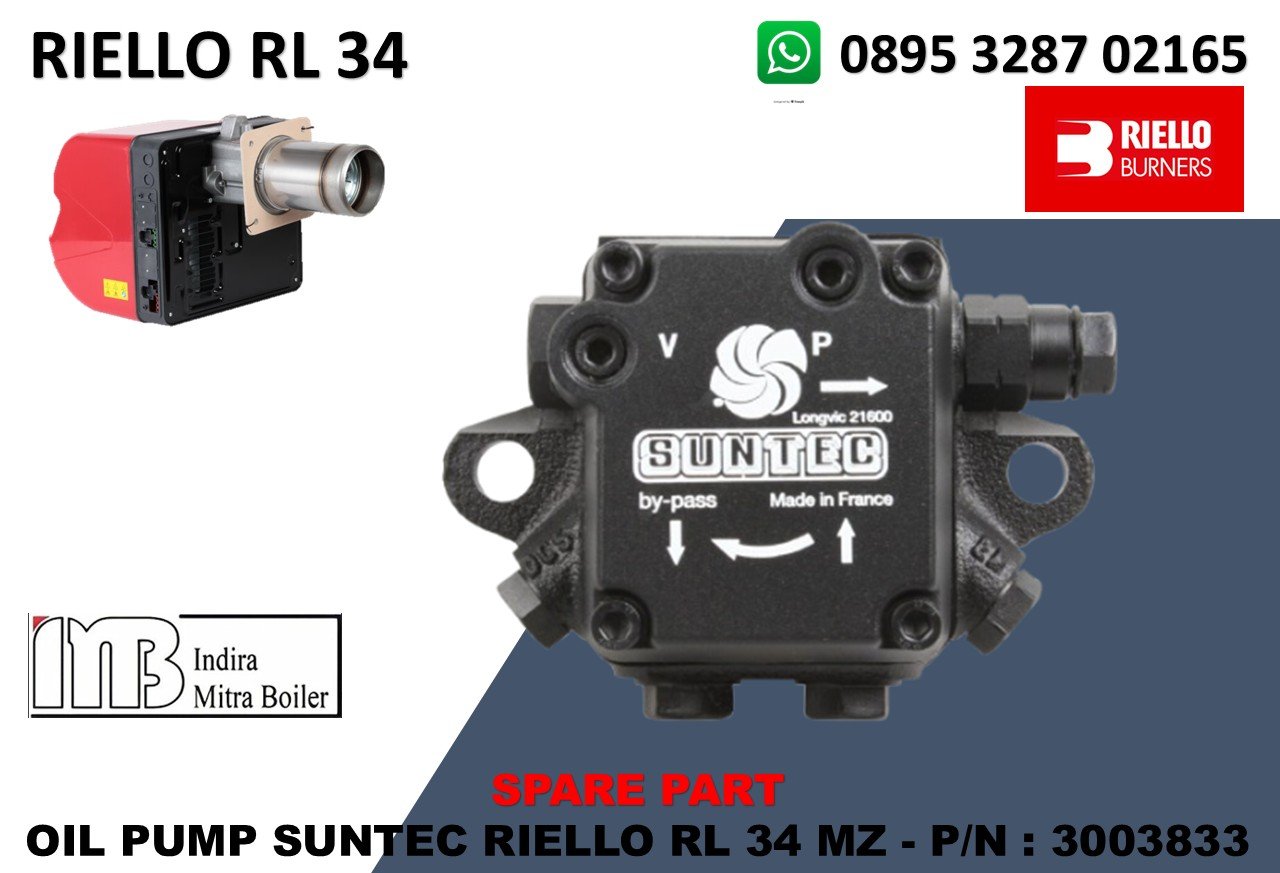

OIL PUMP SUNTEC RIELLO RL 34 MZ – P/N : 3003833

Untuk OIL PUMP SUNTEC Riello RL 34 MZ – P/N 3003833, komponen ini adalah pompa bahan bakar oil/gasoil yang memasok bahan bakar bertekanan ke nozzle burner.

• Brand burner : Riello
• Pump brand : Suntec
• Riello P/N : 3003833
• Model pump : AN57C / ANV57CK
• Replacement P/N : 3013992
• Type : Oil/Fuel Pump
• Fuel : Light oil / gasoil
• Rotation : Clockwise (right hand)
• Application : Riello RL 28 / RL 34 MZ
• RL 34 MZ : Type 972 T / 976 T
• Dimensi ± : 115 × 80 × 90 mm
• Berat sekitar : 1 kg

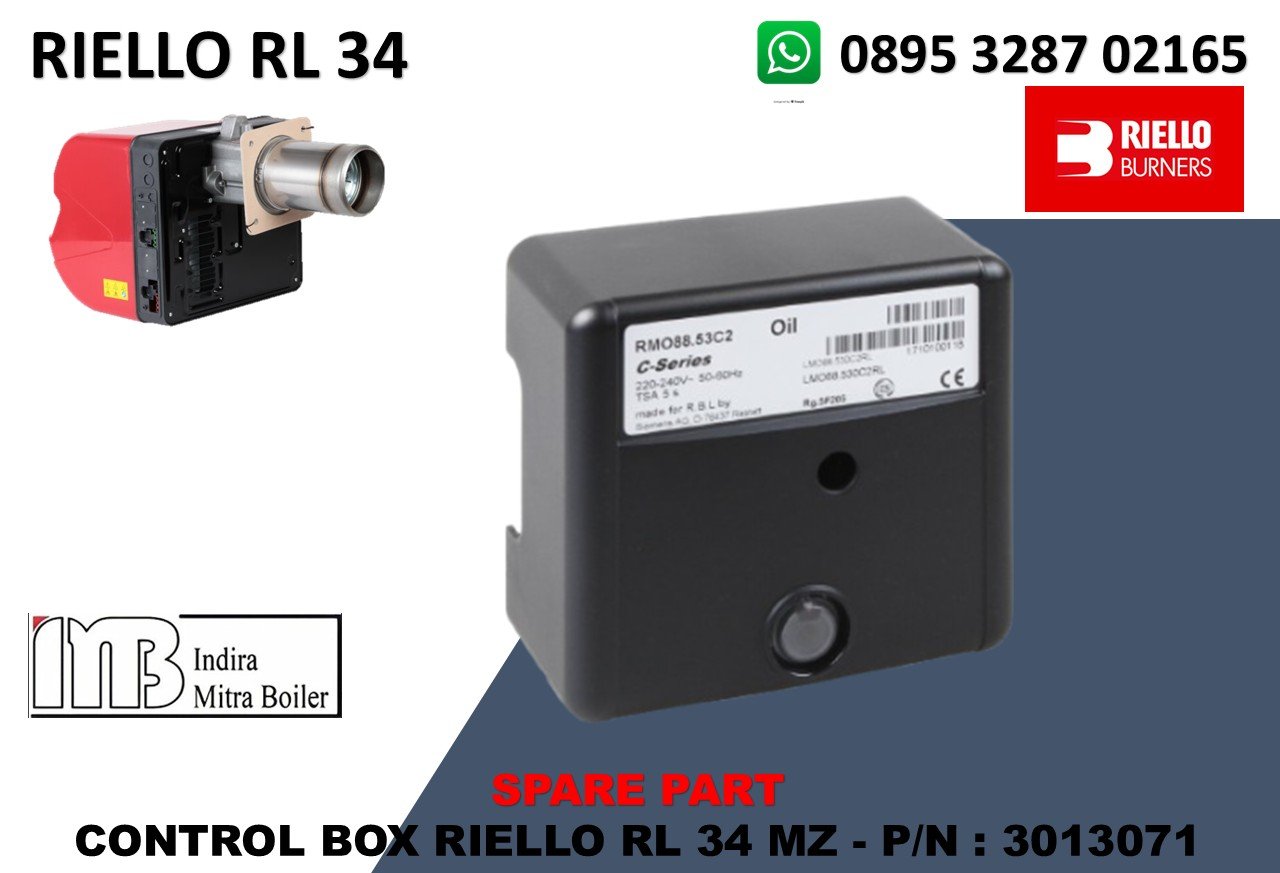

CONTROL BOX RIELLO RL 34 MZ – P/N : 3013071

Untuk CONTROL BOX Riello RL 34 MZ – P/N 3013071, komponen ini adalah automatic burner control / flame programmer tipe RMO 88.53. P/N 3013071 memang teridentifikasi sebagai RMO 88.53 Control Box. Fungsi utama Control box merupakan “otak” burner yang mengatur urutan kerja burner dan memastikan proses pembakaran berlangsung aman.

• Brand : Riello
• P/N : 3013071
• Description : Control Box / Automatic Burner Control
• Model : RMO 88.53
• Tipe : Oil burner control
• Aplikasi : Riello oil burners
• Fungsi : Burner sequence & flame safety control
• Flame monitoring : Photocell/flame detector
• Mounting : Plug-in ke control box base
• Control box base : P/N 3003784
• Status P/N : Discontinued pada beberapa katalog

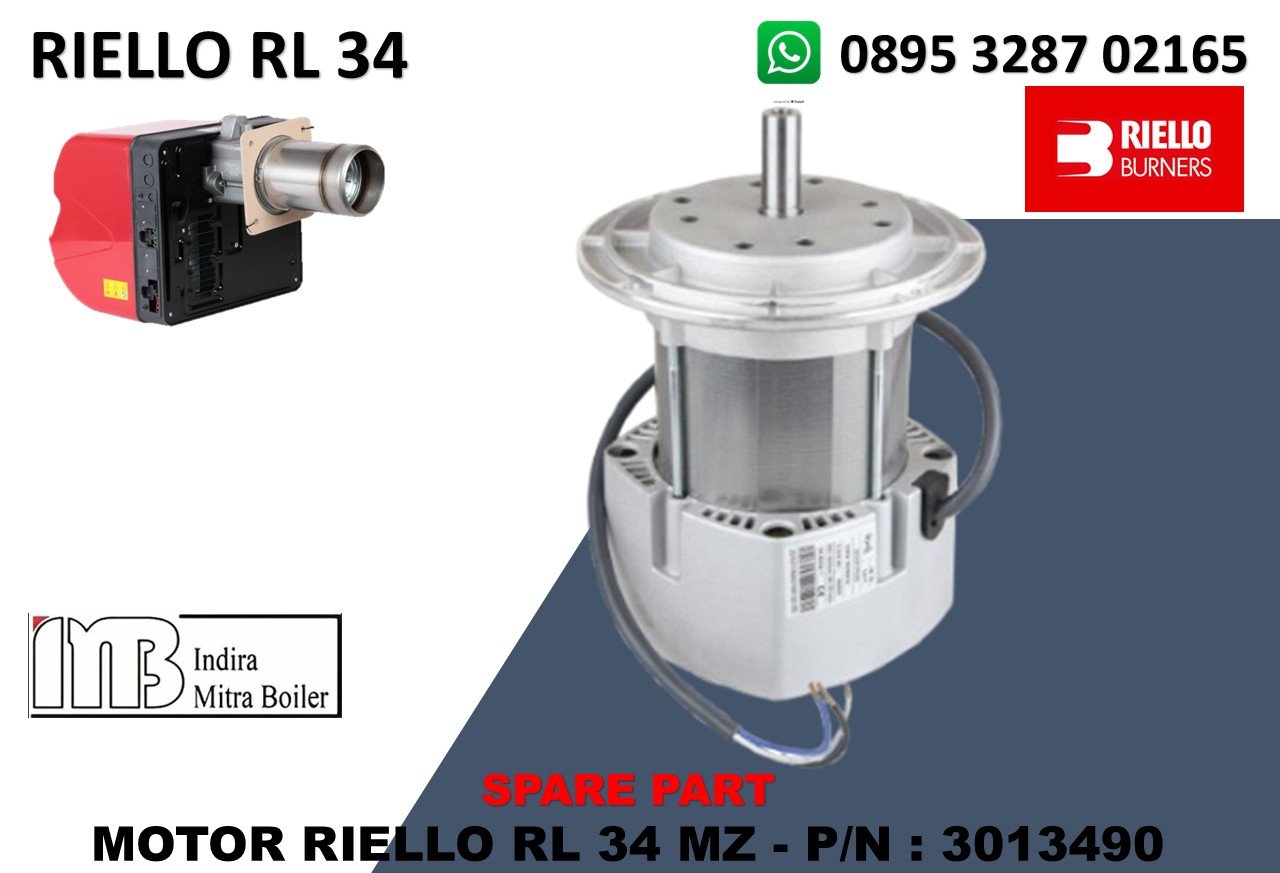

MOTOR RIELLO RL 34 MZ – P/N : 3013490

Untuk MOTOR Riello RL 34 MZ – P/N 3013490, motor ini merupakan motor listrik penggerak fan/blower burner. Motor memutar fan untuk menyediakan udara pembakaran yang diperlukan agar bahan bakar dari nozzle dapat terbakar dengan benar. Fungsi motor Motor menggerakkan combustion-air fan melalui shaft. Udara yang dihasilkan fan kemudian dialirkan ke combustion head.

• Brand : Riello
• P/N : 3013490
• Fungsi : Fan / combustion-air motor
• Aplikasi : RL 34 MZ
• Motor speed : 2.800 rpm
• Motor power : 300 W
• Voltage : 220–240 V
• Frequency : 50/60 Hz
• Current : ±2,4 A
• Phase : 1 phase
• Motor capacitor : 12,5 µF / 450 V
• Electrical supply burner : 220–230 V / 50–60 Hz
• Protection burner : IP40/N : 3003831

FAN WHEEL (BLOWER) RIELLO RL 34 MZ – P/N : 3013787

Untuk FAN WHEEL / BLOWER Riello RL 34 MZ – P/N 3013787, ada koreksi penting: P/N 3013787 bukan fan wheel/blower, melainkan drive coupling pada katalog spare part Riello. Sumber spare-part yang saya cek secara spesifik mencantumkan 3013787 = DRIVE COUPLING dan cocok untuk RL 34 MZ Type 972 T/976 T

• Brand : Riello
• P/N : 3013787
• Part : Drive Coupling
• Aplikasi : Riello RL 34 MZ
• Type RL 34 MZ : 972 T / 976 T
• Fungsi : Meneruskan putaran motor ke fan/blower
• Posisi : Antara shaft motor dan fan/blower assembly

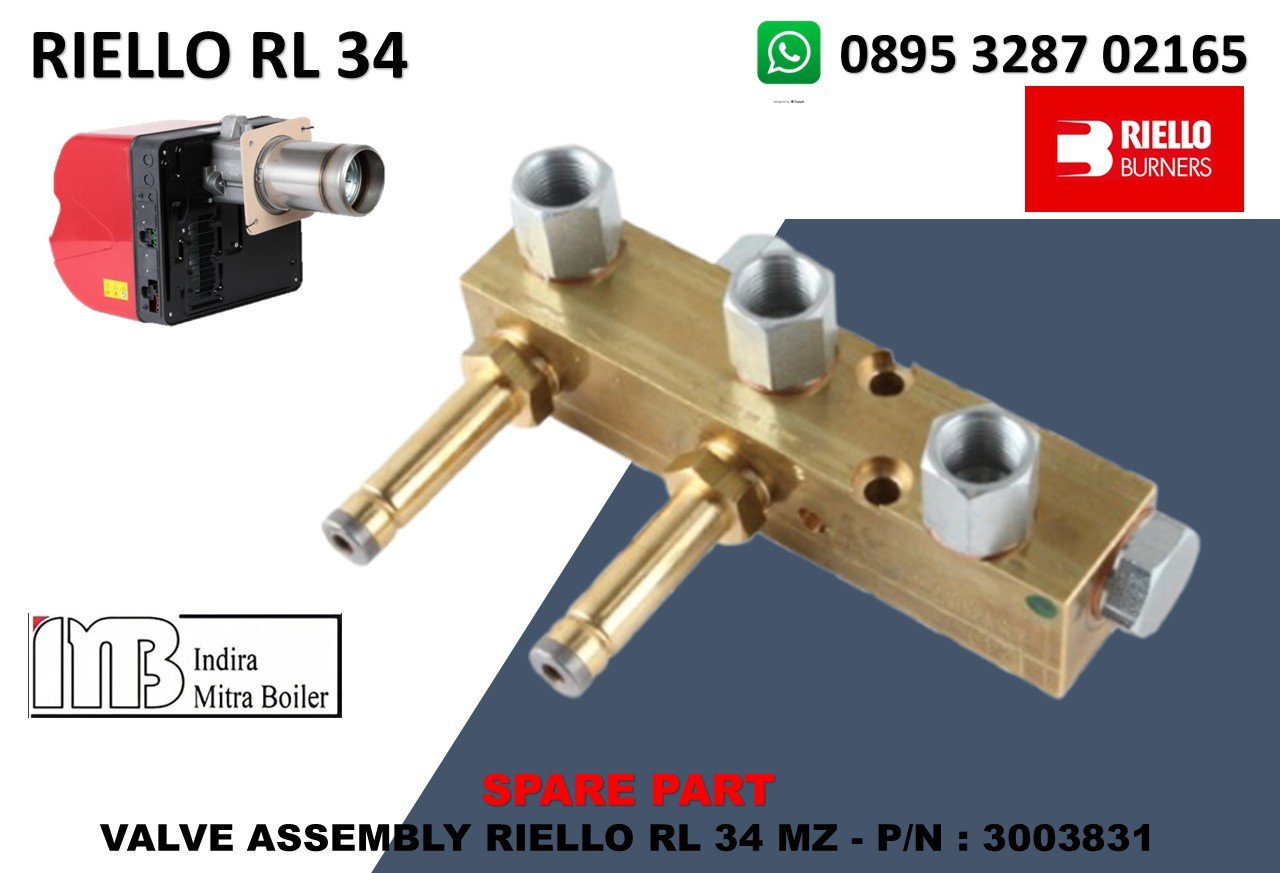

VALVE ASSEMBLY RIELLO RL 34 MZ – P/N : 3003831

Untuk VALVE ASSEMBLY Riello RL 34 MZ – P/N 3003831, data ini terkonfirmasi sebagai spare part untuk RL 34 MZ Type 972 T dan Type 976 T. Katalog spare part Riello menyebut komponennya sebagai “VALVE ASSEMBLY / GRUPPO VALVOLE”. Fungsi Valve Assembly P/N 3003831 adalah rangkaian katup solenoid bahan bakar pada burner. Fungsinya mengontrol aliran fuel oil menuju nozzle berdasarkan perintah dari control box.

• Brand : Riello
• P/N : 3003831
• Description : Valve Assembly
• Italian description : Gruppo Valvole
• Type component : Fuel oil solenoid valve assembly
• Application : Riello RL 34 MZ
• RL 34 MZ Type : 972 T / 976 T
• Associated coil : P/N 3003828
• Fungsi : Mengontrol ON/OFF aliran fuel ke nozzle
• Installation : Fuel hydraulic circuit
• Weight assembly : ± 0,743 kg
