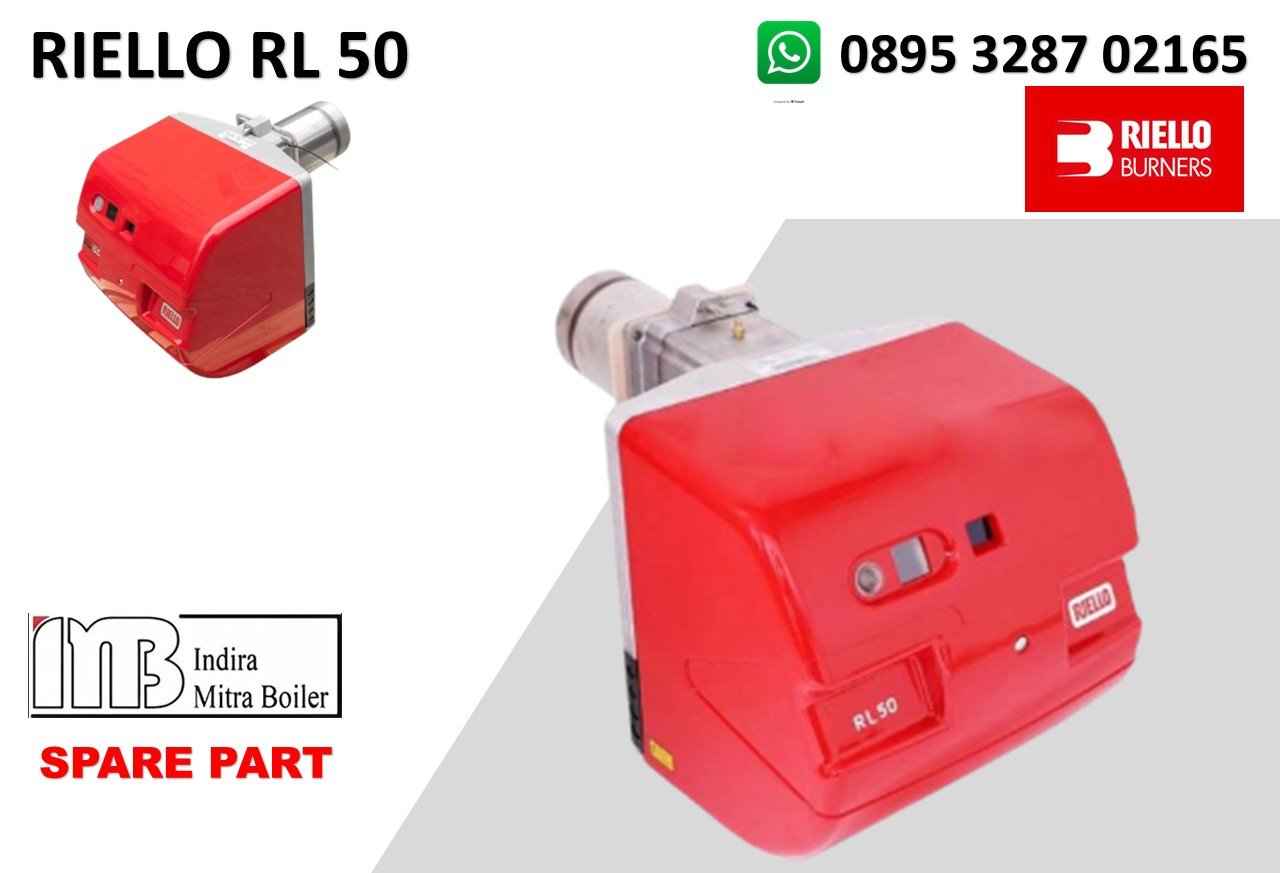

SPARE PART BURNER RIELLO RL 50

Seri burner RL 50 mencakup rentang daya pembakaran dari 95 hingga 593 kW dan telah dirancang untuk digunakan dalam instalasi komersial maupun industri, seperti gedung perkantoran, hotel, rumah sakit, boiler, serta berbagai aplikasi pemanas yang membutuhkan sistem pembakaran berbahan bakar solar (light oil) dengan efisiensi tinggi dan performa yang andal.

Pengoperasiannya dua tahap (two stage); burner dilengkapi dengan kotak kontrol keselamatan burner berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kerusakan. Kepala pembakaran, yang dapat diatur berdasarkan daya keluaran yang dibutuhkan, memungkinkan kinerja optimal yang memastikan pembakaran yang baik dan mengurangi konsumsi bahan bakar.

KOMPONEN PENTING BURNER RL 50

Berikut adalah komponen-komponen penting yang berpengaruh langsung terhadap proses pembakaran, penyalaan, dan keselamatan burner.

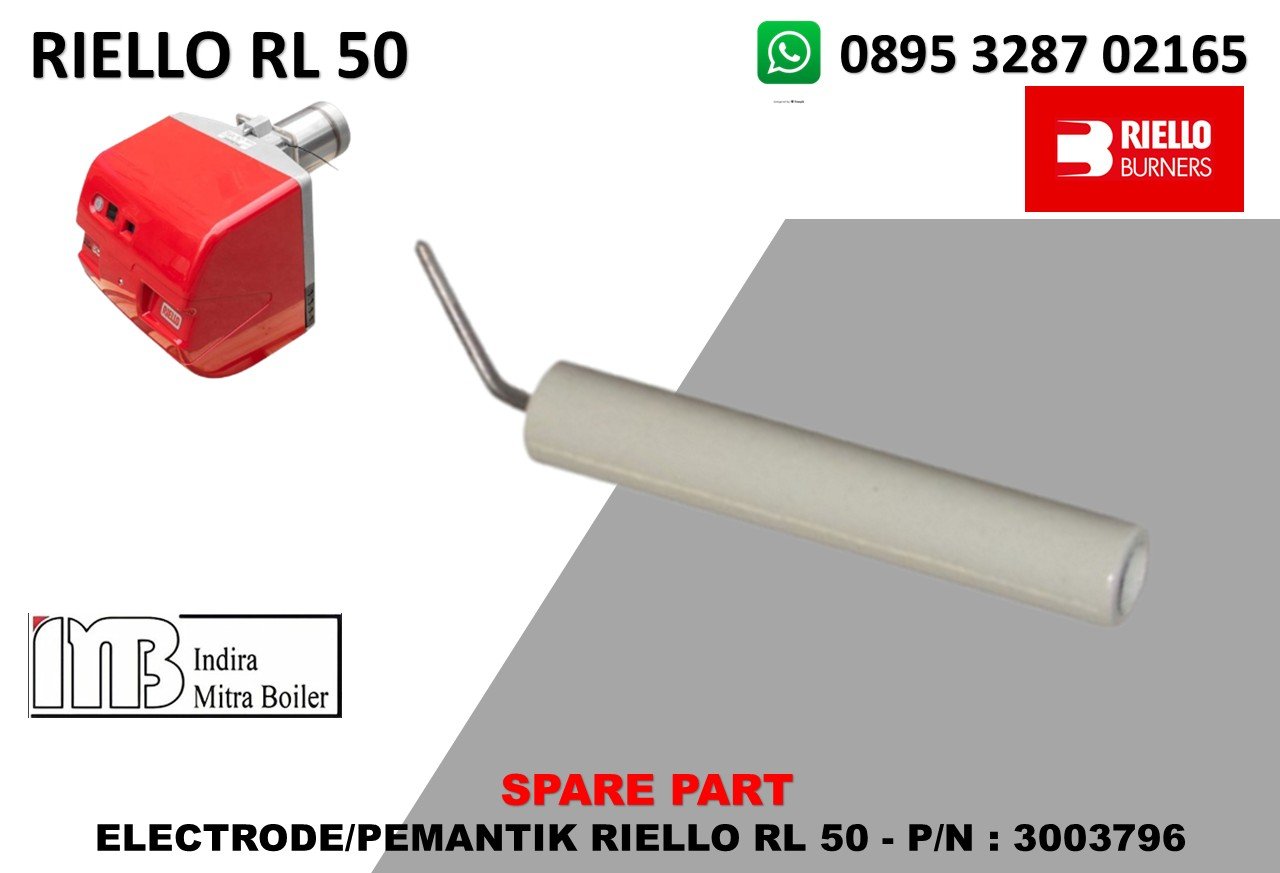

ELECTRODE/PEMANTIK RIELLO RL 50 – P/N : 3003796

Fungsi ELECTRODE/PEMANTIK RIELLO RL 50 – P/N 3003796 adalah sebagai pembangkit percikan api (spark) untuk menyalakan bahan bakar minyak (light oil/diesel) pada burner Riello RL 50.

• Merek : Riello

• Nomor Suku Cadang : 3003796

• Deskripsi :M Elektroda / Elektroda Pengapian

• Tipe elektroda : pengapian tunggal

• Fungsi : Menghasilkan percikan api untuk menyalakan bahan bakar minyak

• Burner seri : Riello RL

• Contoh RL 28 : RL 28 Tipe 652 T1 / 652 M, RL 28/M Tipe 663 M

• Aplikasi lain : RL 34, RL 38, RL 44, RL 50, RL 64, RL 70, RL 100, RL 130, RL 190, RL 250, dan tipe terkait

• Produsen : Riello S.p.A.

• Jenis komponen : Elektroda / probe

• Sistem pengapian : Pengapian percikan tegangan tinggi

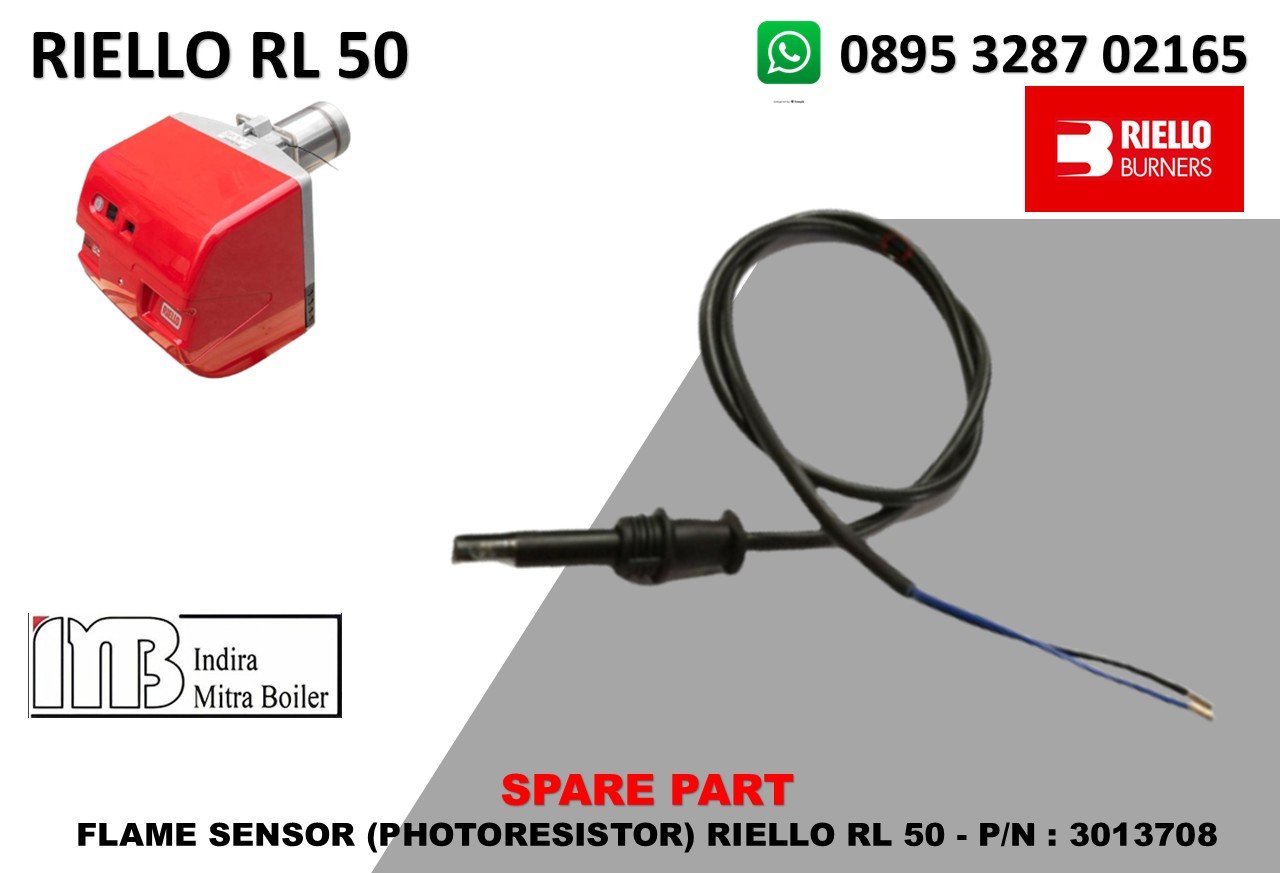

FLAME SENSOR (PHOTORESISTOR) RIELLO RL 50 – P/N : 3013708

Riello P/N 3013708 adalah flame sensor/photoresistor yang bertugas memonitor keberadaan api pada burner RL 50. Untuk RL 50, kecocokan yang teridentifikasi adalah Type 652 T1/652 M, serta RL 28/1 657 T1/657 M. Part ini terkait dengan 3003779 sebagai nomor referensi lama.

• Brand : Riello
• Part Number : 3013708
• Description : Photoresistor / Photo Electric Cell / Flame Sensor
• Jenis sensor : Photoresistor (P.E. Cell)
• Fungsi Flame : detection / flame monitoring
• Aplikasi : Riello oil burner RL 28 RL 28 Type 652 T1 / 652 M/ RL 28/1 Type 657 T1 / 657 M
• Cable length ±750 mm untuk versi yang dipasarkan sebagai 3013708; beberapa referensi lama mencantumkan 400 mm untuk konfigurasi tertentu
• Berat : ± 0,05 kg
• Manufacturer : Riello
• Fungsi : keselamatan Memastikan keberadaan api selama burner beroperasi

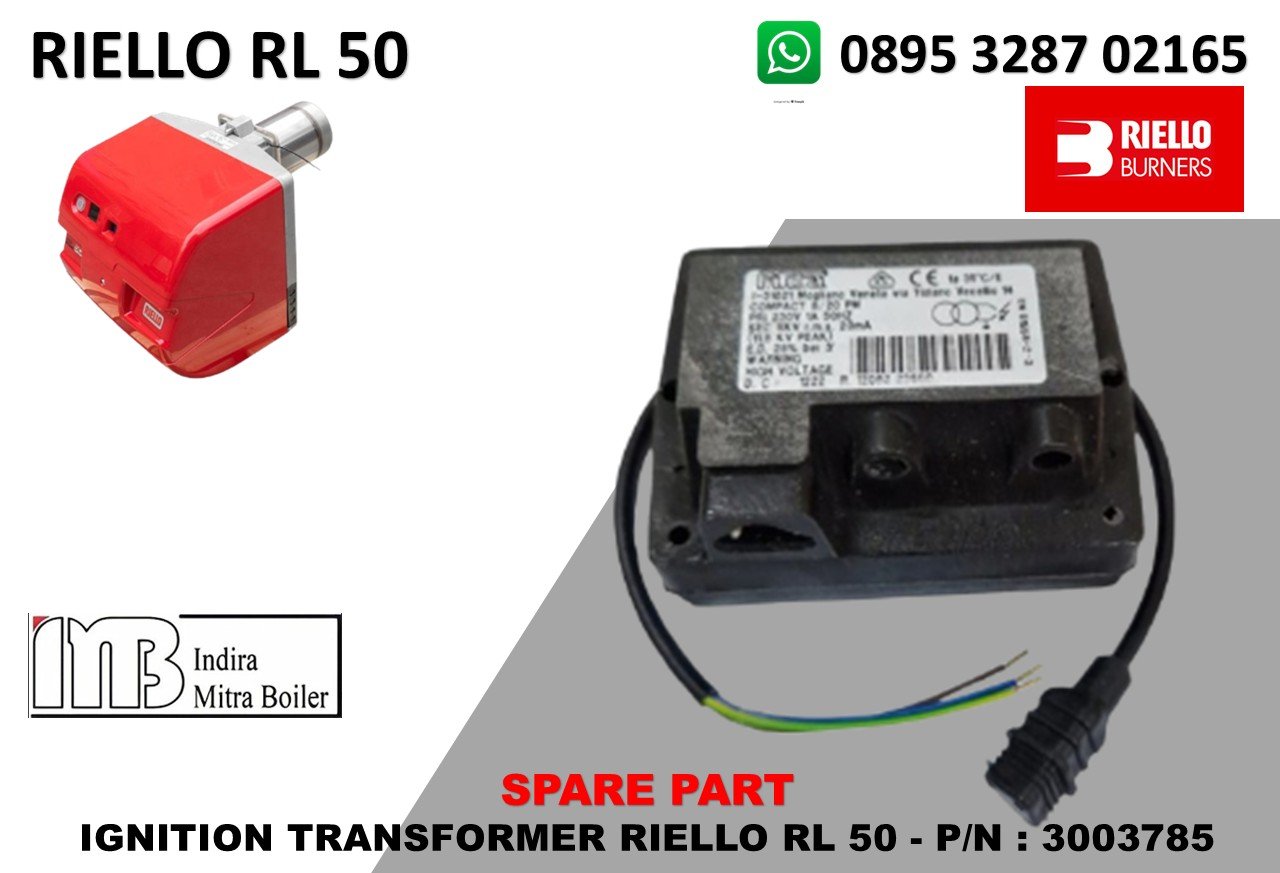

IGNITION TRANSFORMER RIELLO RL 50 – P/N : 3003785

Ignition Transformer 3003785 berfungsi mengubah tegangan listrik input 230 VAC menjadi tegangan tinggi sekitar 5 kV pada masing-masing output, yang kemudian digunakan untuk menghasilkan spark/loncatan listrik pada ignition electrode.

• Brand : Riello
• Part Number : 3003785
• Description : Ignition Transformer / Ignition Unit
• Aplikasi : Burner Riello RL 28
• Jenis burner : Oil burner / light-oil burner
• Input voltage (V1) : 230 VAC
• Output voltage (V2) : 2 × 5 kV
• Primary current (I1) : 1,9 A
• Secondary current (I2) : 30 mA
• Output configuration : Dual high-voltage output
• Fungsi : Menghasilkan tegangan tinggi untuk ignition electrode
• Target ignition : 2 buah electrode pada combustion head
• Supply : Single phase
• Burner Riello : RL 38

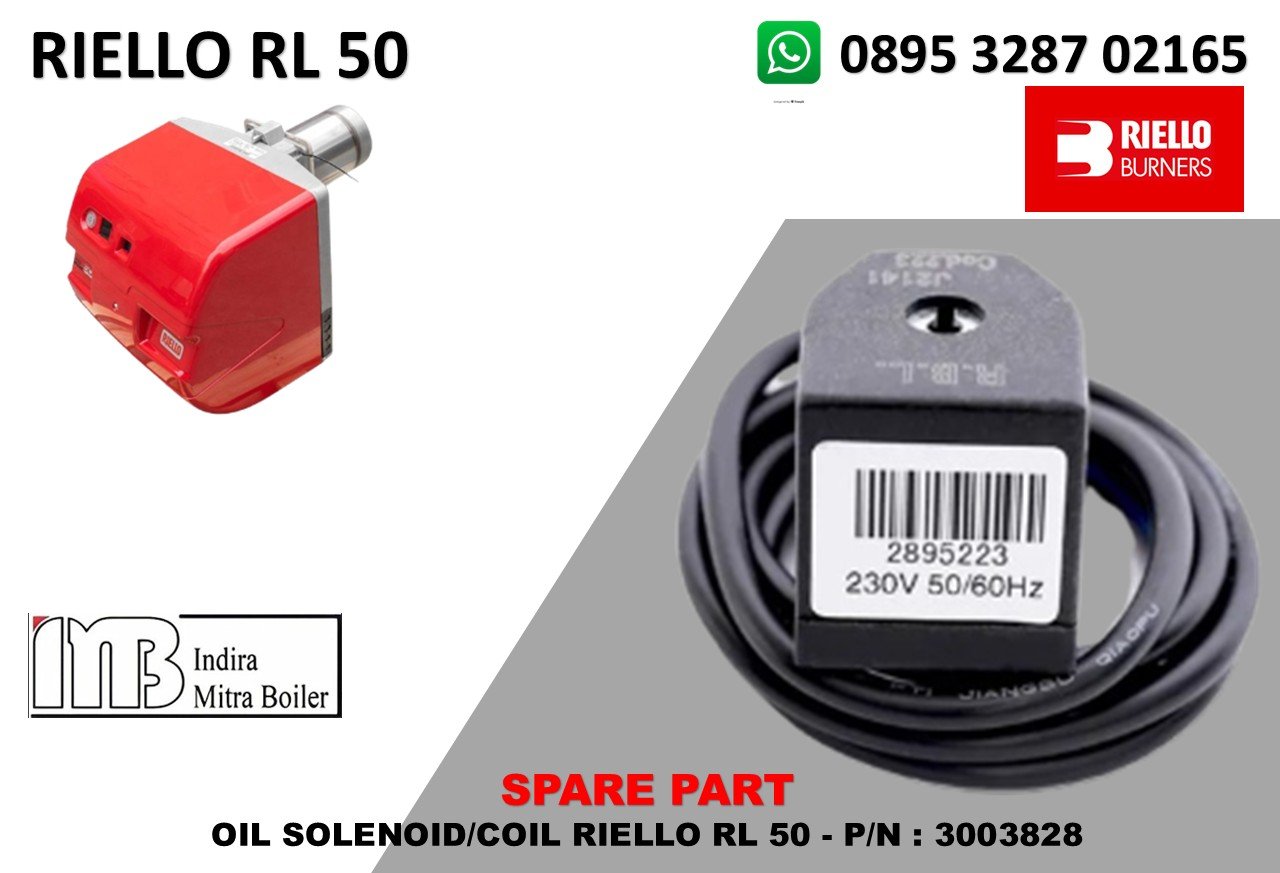

OIL SOLENOID/COIL RIELLO RL 50 – P/N : 3003828

Fungsi utama Coil 3003828 berfungsi menggerakkan solenoid valve pada sistem bahan bakar burner Riello RL. Saat control box memberikan tegangan 230 VAC ke coil:

• Brand : Riello
• Part Number : 3003828
• Description : Solenoid Valve Coil / Oil Solenoid Coil
• Jenis : Electromagnetic coil untuk fuel-oil solenoid valve
• Aplikasi : Oil burner Riello RL
• Cocok untuk : RL 28 RL 28 Type 652 M / 652 T1
• Juga untuk : RL 28/1 Type 657 M / 657 T1
• Supply voltage : 230 VAC
• Frequency : 50/60 Hz
• Cable : ± 1.200 mm pada konfigurasi R.B.L. J1317
• Weight : ± 0,2 kg
• Manufacturer : Riello S.p.A.
• Country of origin : Italy
• Related solenoid : R.B.L. J1317
• Fungsi : Mengaktifkan/membuka solenoid valve bahan bakar

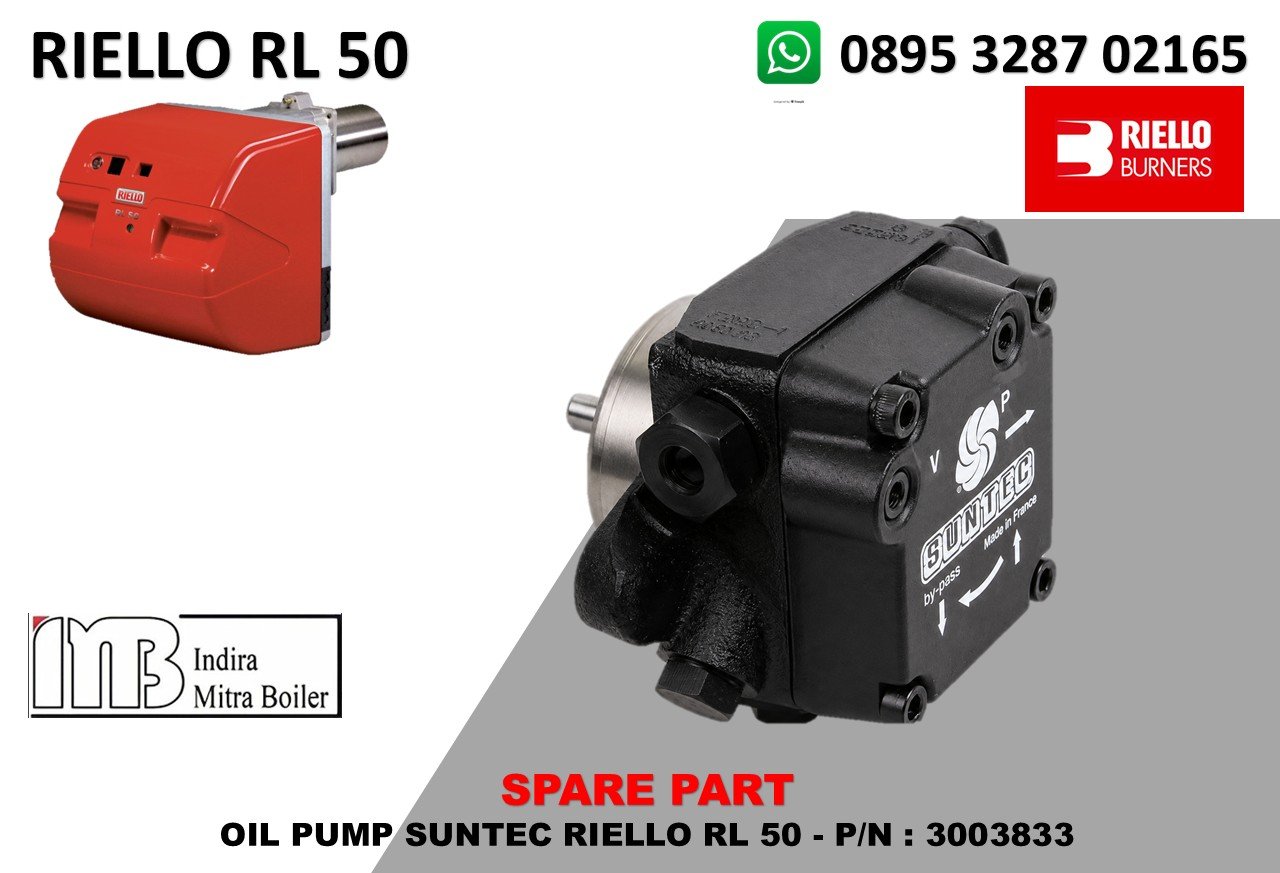

OIL PUMP SUNTEC RIELLO RL 50- P/N : 3003833

Menghisap fuel dari tangki melalui fuel line, Menaikkan tekanan fuel sampai tekanan yang diperlukan untuk atomisasi, Menyuplai fuel secara stabil menuju nozzle, Mengatur tekanan fuel melalui pressure regulator pada pump, Menjaga suplai fuel agar nozzle dapat menghasilkan kabut bahan bakar (fuel spray) yang sesuai untuk pembakaran.

• Brand : Suntec
• Riello P/N : 3003833
• Description : Oil Pump / Fuel Pump
• Pump model : Suntec AN57C
• Application : Oil burner Riello RL
• Cocok untuk : RL 28 Type 652 M / 652 T1
• Juga digunakan pada : RL 28/1 Type 657 M / 657 T1; RL 34 MZ Type 972 T
• Pump type : Gear pump dengan pressure regulator
• Rotation : Clockwise / right-hand
• Fuel : Light oil / fuel oil
• Weight : ± 1 kg
• Fungsi : Menghisap, memberi tekanan, dan menyuplai fuel ke nozzle
• Nomor pengganti : 3013992

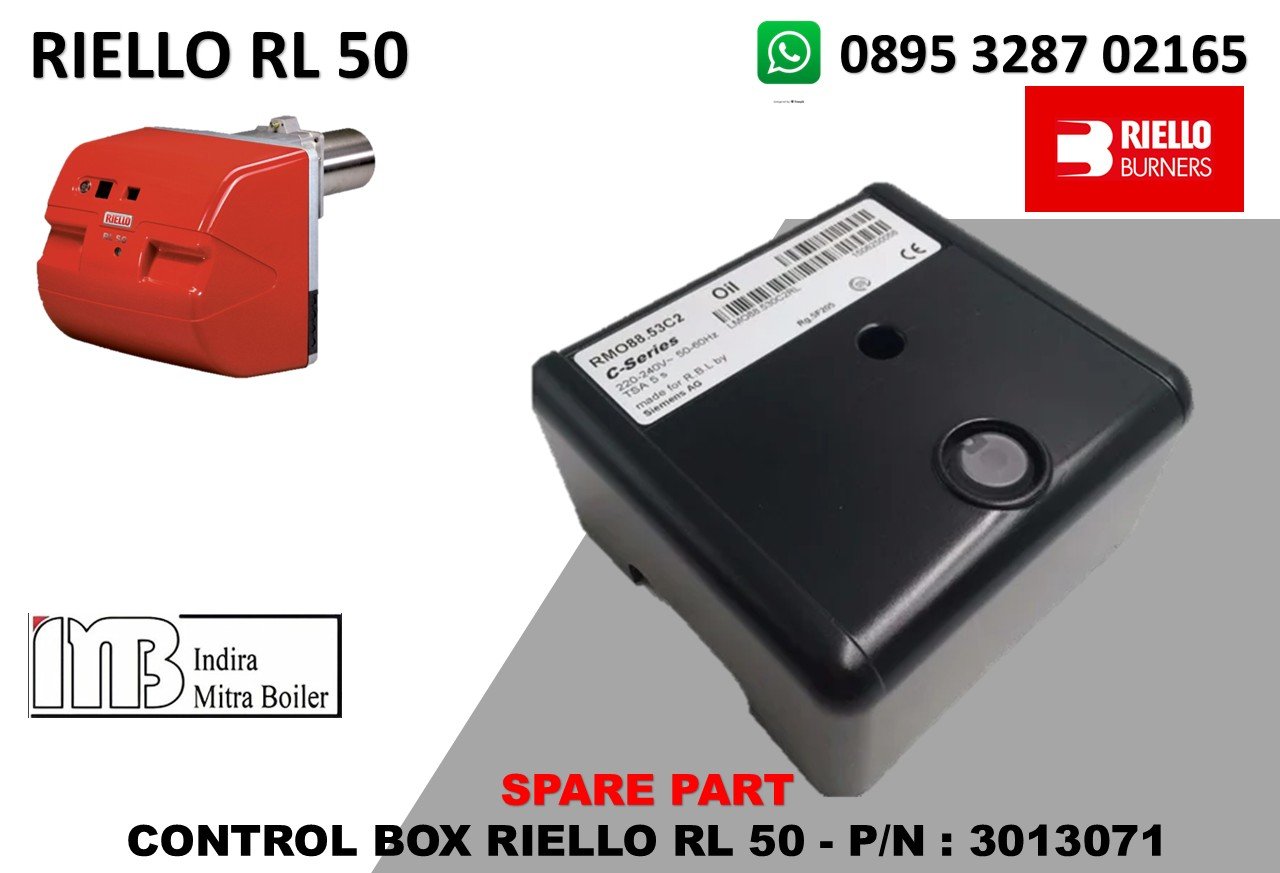

CONTROL BOX RIELLO RL 50 – P/N : 3013071

Fungsi keselamatan Control box akan memonitor keberadaan api melalui flame sensor/photoresistor. Jika burner diperintahkan start tetapi api tidak terbentuk dalam waktu yang ditentukan, atau api padam ketika burner sedang beroperasi, control box akan melakukan safety shutdown/lockout dan menghentikan suplai fuel.

• Part Number : 3013071
• Type : RMO 88.53 C2
• Description : Automatic Burner Control Box / Flame Control
• Application : Oil burner Riello
• Compatible burner : Riello RL 28
• RL 28 Type : 652 T1; juga tercatat untuk beberapa konfigurasi RL 28
• Supply voltage : 220–240 VAC +10% / −15%
• Frequency : 50/60 Hz
• Power consumption : 20 VA
• Protection : IP20
• Weight : ± 260 g
• Mounting screw : M4
• Max. tightening torque : 0,8 Nm
• Flame detection : Photoresistor / photodiode pada konfigurasi RMO lama
• Control type : Automatic burner sequence & safety control
• Manufacturer : Riello / Siemens technology

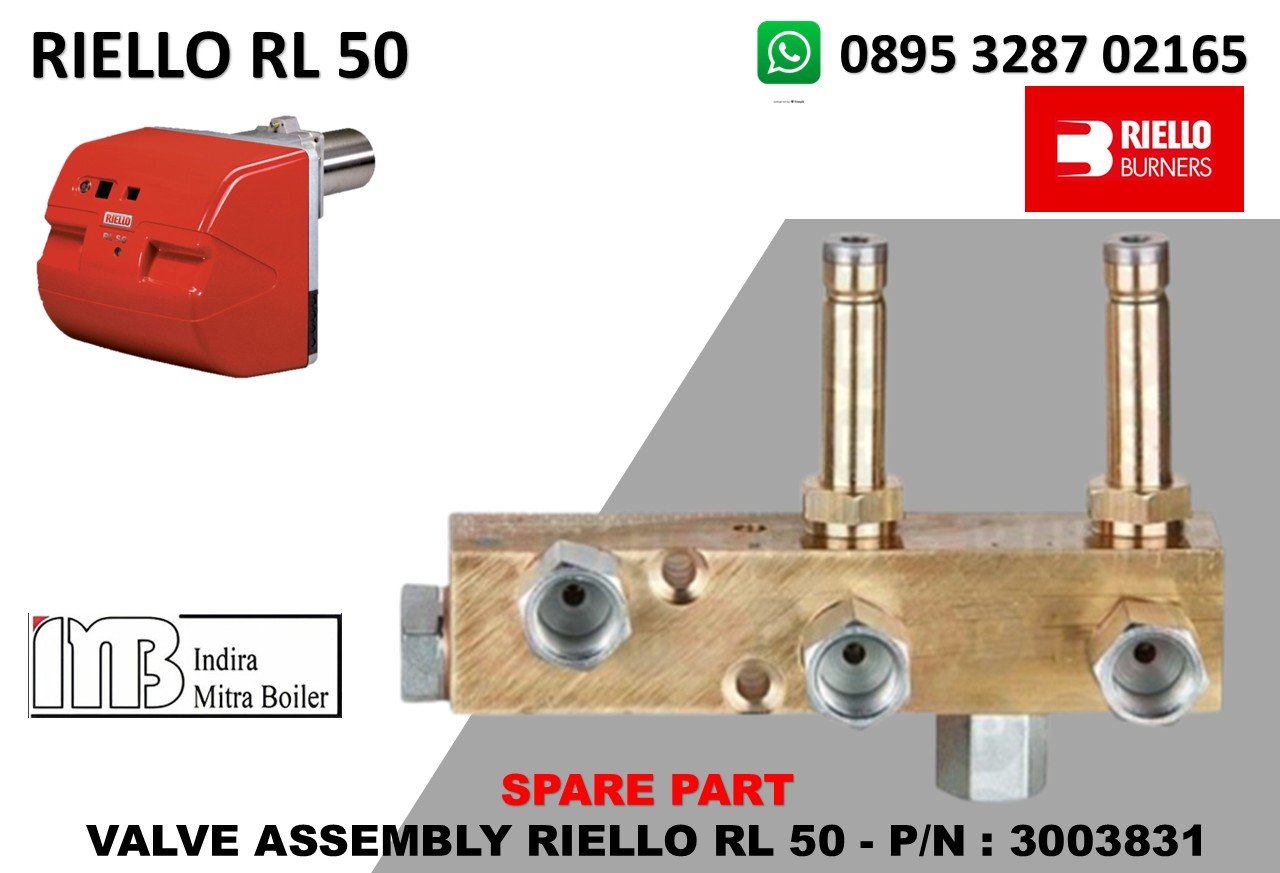

VALVE ASSEMBLY RIELLO RL 50 – P/N : 3003831

Fungsi Utama Valve Assembly 3003831 berfungsi mengatur aliran fuel oil dari oil pump menuju nozzle burner. Cara kerjanya secara sederhana: Oil Pump → Valve Assembly 3003831 → Nozzle → Fuel Spray → Combustion

• Brand : Riello
• Part Number : 3003831
• Description : Valve Assembly / Valve Group
• Jenis : Fuel oil solenoid valve assembly
• Aplikasi : Oil burner Riello RL
• Burner utama : RL 50
• RL 28 Type : 652 T1 / 652 M
• Fungsi : Mengontrol aliran bahan bakar menuju nozzle
• Manufacturer : Riello
• Condition : Genuine Riello spare part
• Related part : 3005733 – Valve Assembly
