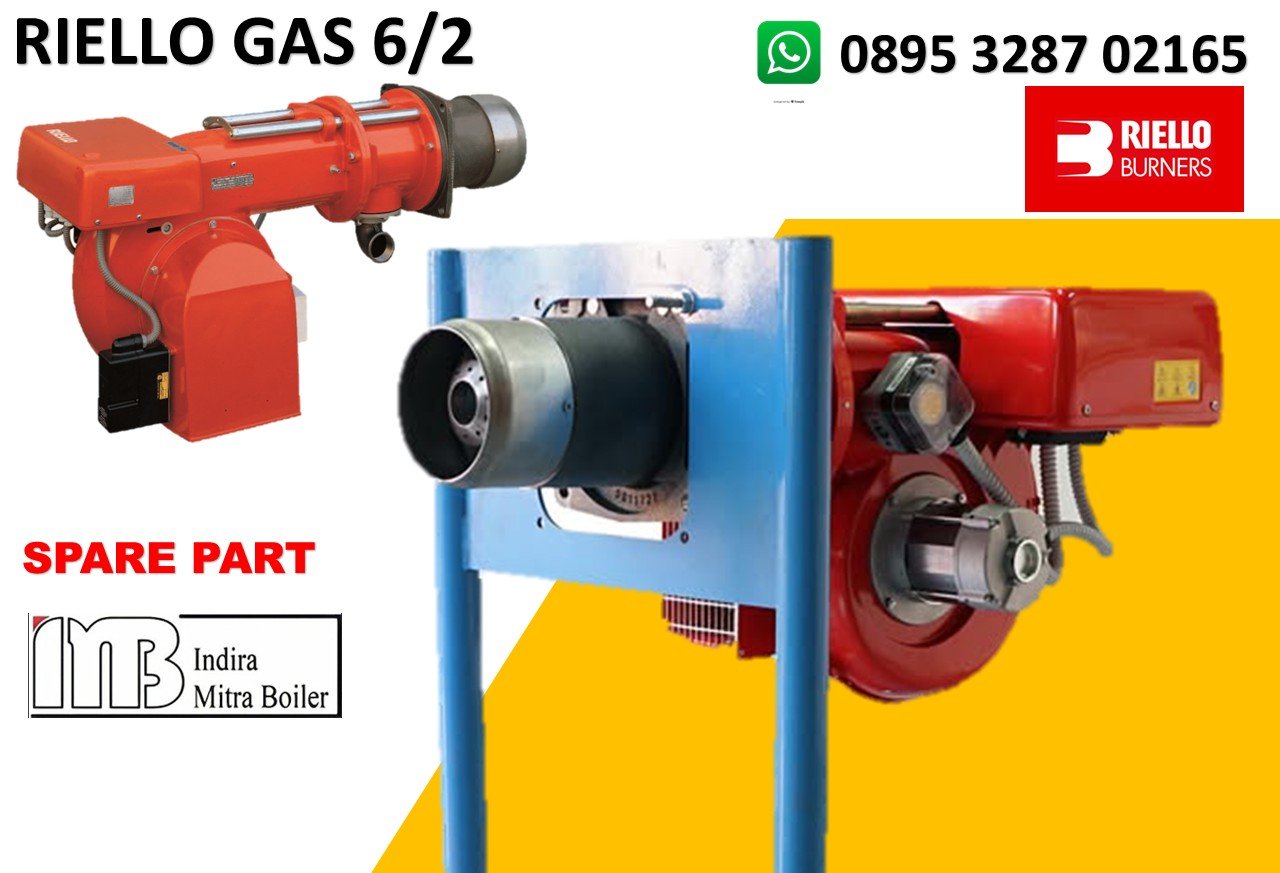

SPARE PART GAS BURNER RIELLO GAS 6/2

Seri burner Riello GAS 6/2 mencakup rentang daya pembakaran sekitar 300/520 – 1050 kW dan telah dirancang untuk digunakan pada berbagai instalasi komersial maupun industri, seperti boiler, oven industri, pengering, laundry, hotel, rumah sakit, serta berbagai aplikasi pemanas lainnya yang membutuhkan sistem pembakaran gas dengan efisiensi tinggi, performa yang andal, dan pengoperasian yang stabil.

Pengoperasiannya menggunakan sistem dua tahap (two stage). Burner ini dilengkapi dengan kotak kontrol keselamatan burner berbasis mikroprosesor yang memberikan indikasi status pengoperasian sekaligus diagnosis penyebab gangguan. Kepala pembakaran (combustion head) dapat diatur sesuai kebutuhan daya keluaran sehingga menghasilkan pencampuran udara dan gas yang optimal, pembakaran yang sempurna, efisiensi bahan bakar yang tinggi, serta emisi gas buang yang lebih rendah.

KOMPONEN PENTING GAS BURNER RIELLO GAS 6/2

Berikut adalah komponen-komponen penting yang berpengaruh langsung terhadap proses pembakaran, penyalaan, kontrol, dan keselamatan burner.

SHORT ELECTRODE RIELLO GAS 6/2 P/N : 3005594

Untuk Riello GAS 6/2 P/N 3005594, komponen ini adalah SHORT ELECTRODE GAS 6, yaitu elektroda pengapian (ignition electrode) versi pendek yang dipasang pada combustion head burner. P/N 3005594 tercantum pada diagram Riello GAS 6/2 Type 524 T1 sebagai SHORT ELECTRODE GAS 6. Fungsi 3005594 Saat burner mulai bekerja, control box memberikan perintah kepada sistem ignition. Tegangan tinggi dari ignition transformer dialirkan melalui kabel H.T. menuju electrode 3005594.

• Brand : Riello
• P/N : 3005594
• Nama : Short Electrode GAS 6
• Jenis : Ignition electrode
• Aplikasi : Riello GAS 6/2
• Tipe burner : 524 M / 524 T1 / 524 T40 dengan short combustion head
• Fungsi utama : Menghasilkan bunga api untuk ignition
• Posisi : Combustion head
• Berat : ± 0,108 kg pada salah satu listing spare part
• Terkait Electrode support, H.T. lead, ignition transformer, flame probe

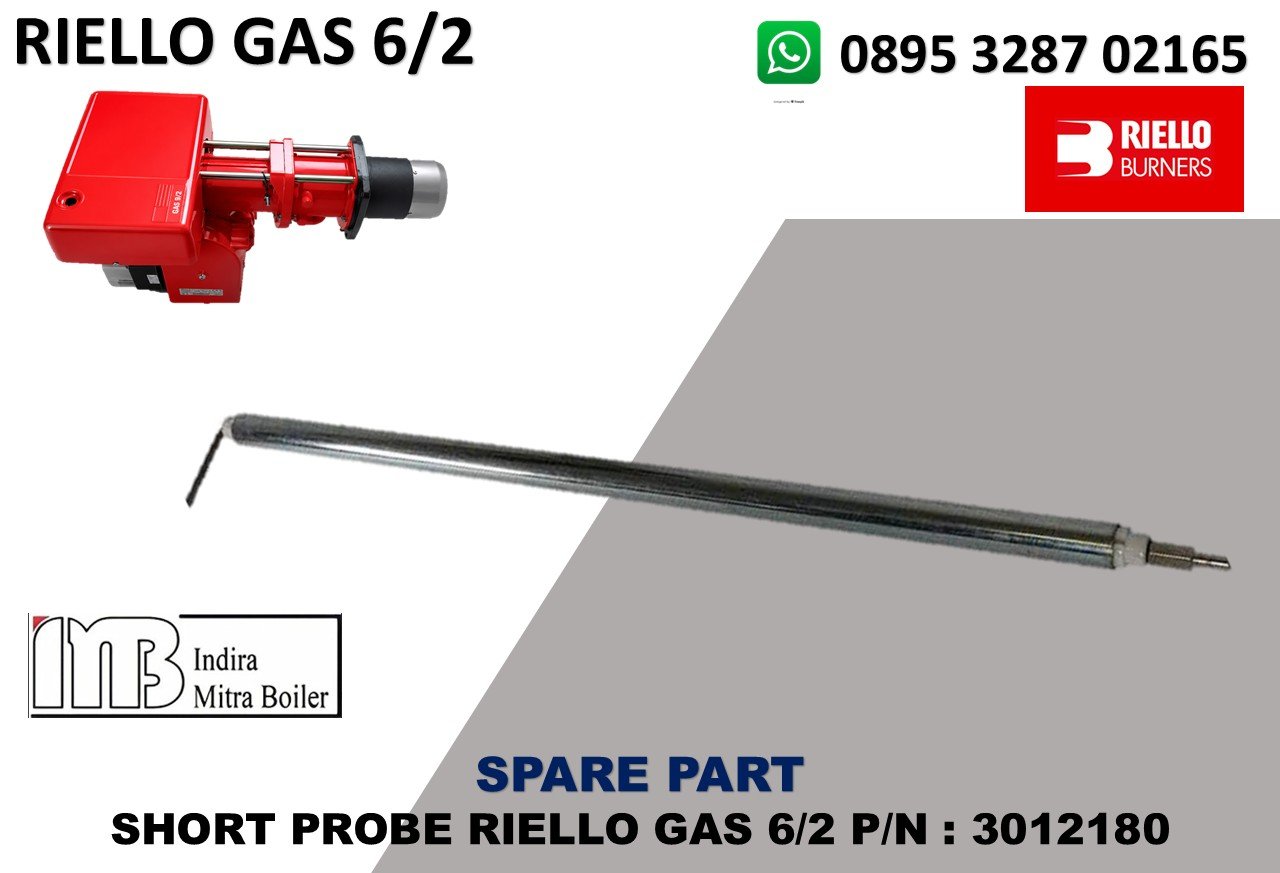

SHORT PROBE RIELLO GAS 6/2 P/N : 3012180

Untuk Riello GAS 6/2 P/N 3012180, komponen ini adalah SHORT PROBE / SHORT IONISATION ELECTRODE, yaitu probe pendeteksi api (flame sensor) versi pendek. Riello mencantumkan P/N 3012180 pada katalog GAS 6/2 sebagai AIR INTAKE SHORT PROBE, dan parts list GAS 6/2 Type 524 T1 juga mencantumkannya sebagai PROBE FOR GAS 6/2 (CE). Fungsi 3012180 Berbeda dengan electrode 3005594, probe 3012180 tidak berfungsi menghasilkan spark. Tugasnya adalah mendeteksi apakah flame sudah benar-benar terbentuk dan tetap menyala.

• Brand : Riello
• P/N : 3012180
• Nama : Short Probe / Probe for GAS 6/2 (CE)
• Jenis : Flame ionisation probe
• Aplikasirand : Riello
• P/N : 3012180
• Nama : Short Probe / Probe for GAS 6/2 (CE)
• Jenis : Flame ionisation probe
• Aplikasi : Riello GAS 6/2
• Tipe burner : GAS 6/2 524 M / 524 T1 / 524 T40
• Combustion head : Short head
• Fungsi utama : Mendeteksi keberadaan flame
• Prinsip kerja : Flame ionisation
• Berat : ± 0,173 kg pada salah satu data spare-part
• Terkait Probe lead, control box, ignition electrode

GAS HEAD RIELLO GAS 6/2 P/N : 3006060

Untuk Riello GAS 6/2 P/N 3006060, komponen ini adalah GAS HEAD GAS 6 DISTRIBUTOR, yaitu distributor gas pada combustion head. P/N 3006060 tercantum pada parts list Riello GAS 6/2 Type 524 T1 sebagai “GAS HEAD GAS 6 DISTRIBUTOR”. Fungsi 3006060 Gas head distributor berfungsi membantu mendistribusikan gas secara tepat di area combustion head, sehingga gas dapat bertemu dengan udara pembakaran dalam kondisi yang sesuai untuk menghasilkan flame yang stabil.

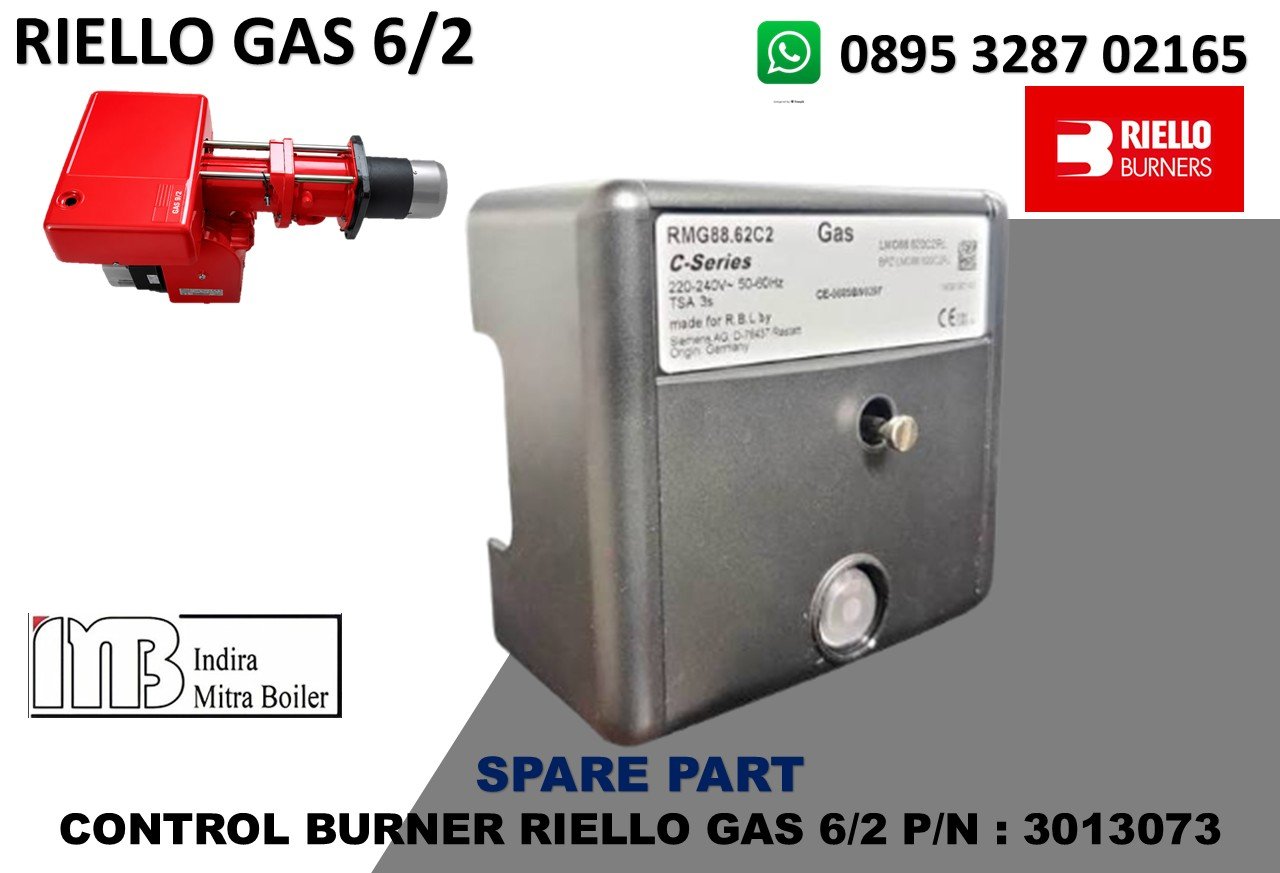

CONTROL BURNER RIELLO GAS 6/2 P/N : 3013073

Untuk Riello GAS 6/2 P/N 3013073, komponen ini adalah CONTROL BOX / CONTROL BURNER RMG 88.62C2, yaitu unit kontrol utama (burner management/safety control) yang mengatur seluruh sequence operasi burner. P/N 3013073 tercantum pada parts list GAS 6/2 Type 524 T1 sebagai CONTROL BOX RMG 88 62 A2. Fungsi utama 3013073 Control box ini dapat dianggap sebagai “otak” burner GAS 6/2. Ia mengkoordinasikan urutan kerja motor/fan, pemeriksaan udara, ignition, flame detection, dan pengoperasian gas valve.

• Brand : Riello
• P/N : 3013073
• Nama : Control Box / Control Burner
• Tipe : RMG 88.62C2
• Aplikasi : Riello GAS 6/2
• Contoh burner : GAS 6/2 524 T1
• Operasi : 2-stage
• Fungsi : Burner sequence & safety control
• Flame monitoring : Ya
• Ignition sequence : Dikontrol
• Gas valve : Dikontrol
• Safety lockout : Ya

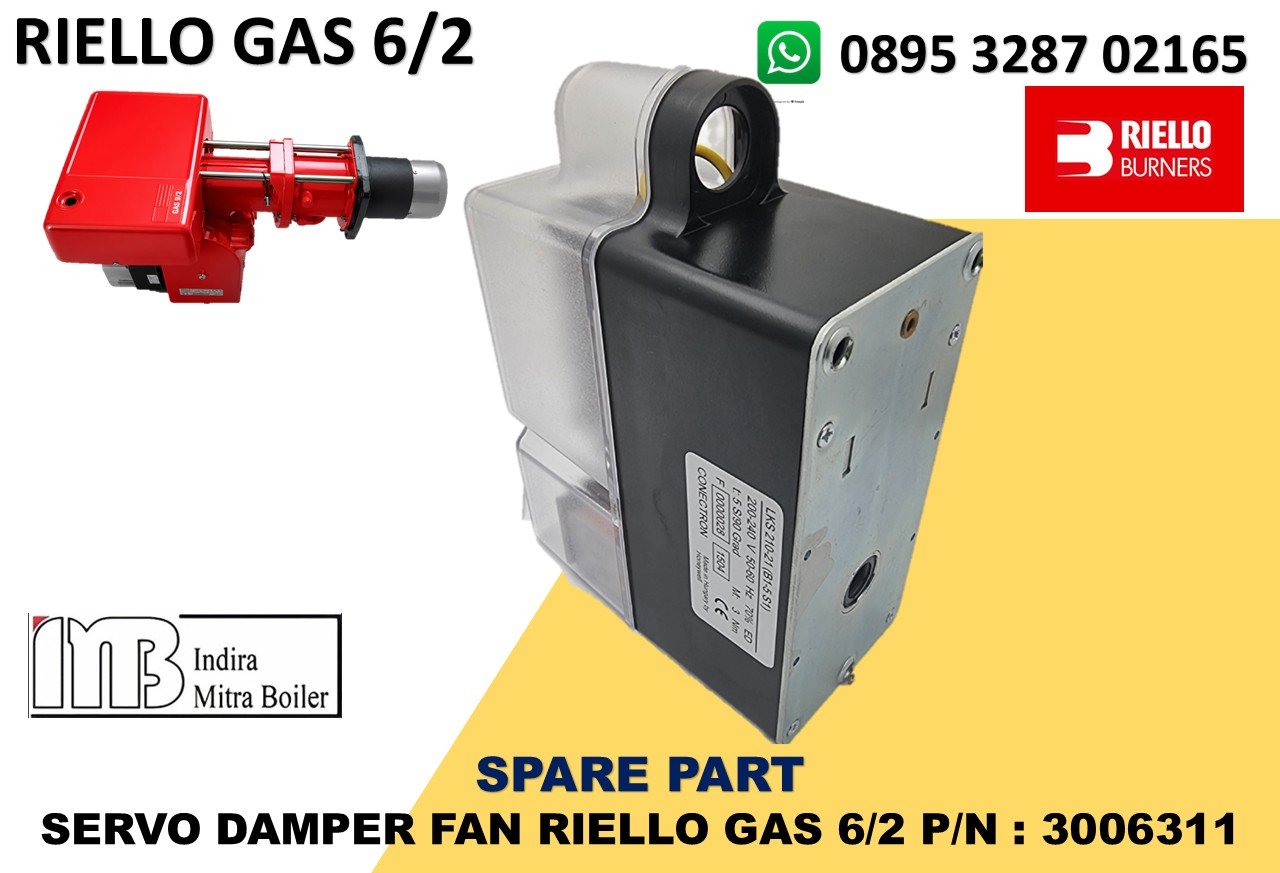

SERVO DAMPER FAN RIELLO GAS 6/2 P/N : 3006311

Untuk Riello GAS 6/2 P/N 3006311, komponen ini adalah AIR INTAKE DAMPER MOTOR / SERVO DAMPER, yaitu motor servo yang menggerakkan air damper untuk mengatur jumlah udara pembakaran. Katalog resmi Riello GAS 6/2 mencantumkan 3006311 = AIR INTAKE DAMPER MOTOR untuk keluarga GAS 6/2. Cara kerja 3006311 Fungsi servo ini adalah mengubah posisi bukaan damper, bukan menghasilkan aliran udara.

• Brand : Riello
• P/N : 3006311
• Nama : Air Intake Damper Motor
• Jenis : Servo motor / damper actuator
• Aplikasi : Riello GAS 6/2
• Contoh burner : GAS 6/2 524 M / 524 T40 / 524 T1
• Posisi : Air intake / fan assembly
• Fungsi utama : Menggerakkan air damper
• Yang dikontrol : Jumlah udara pembakaran
• Pasangan : Air Damper Assembly
• Bukan : Fan/blower motor

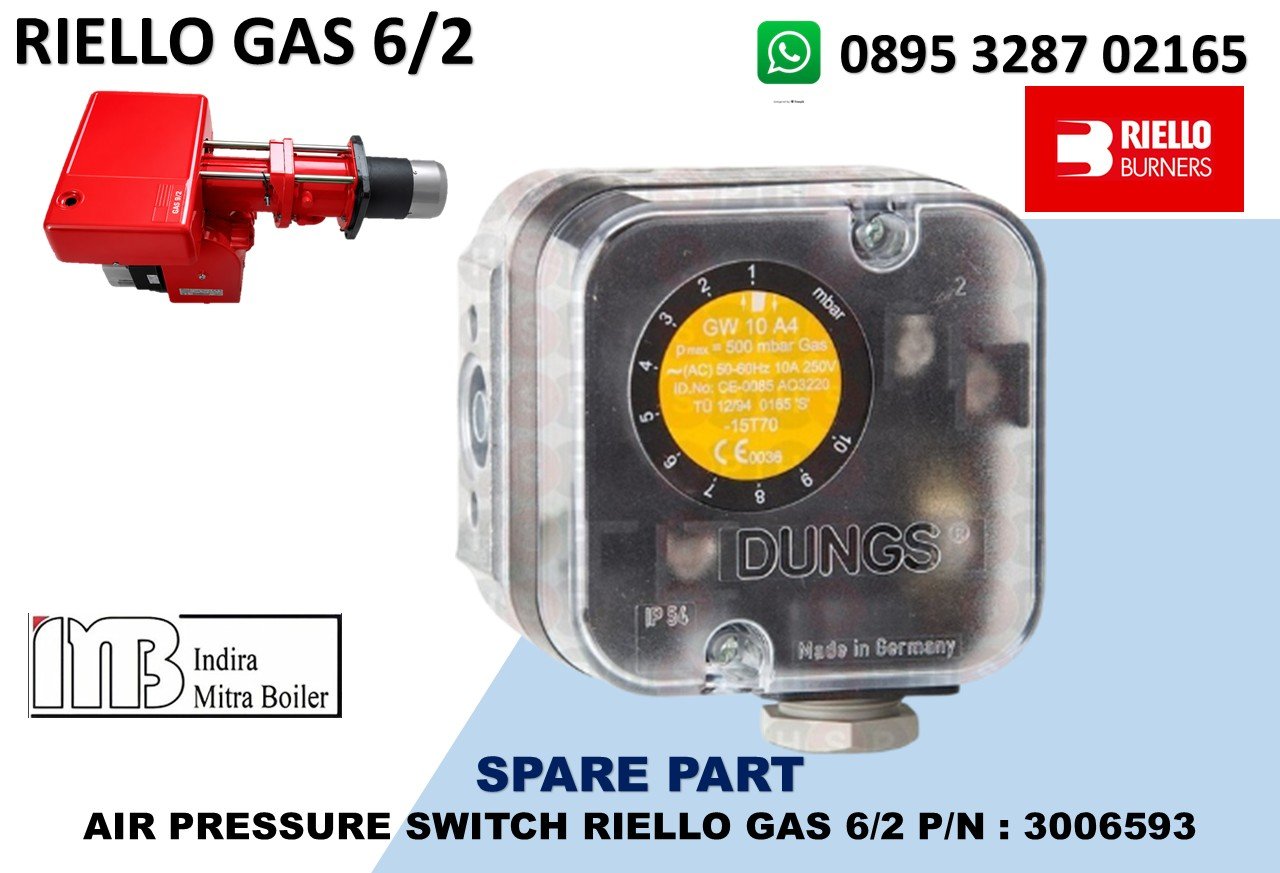

AIR PRESSURE SWITCH RIELLO GAS 6/2 P/N : 3006593

Untuk Riello GAS 6/2 P/N 3006593, komponen ini adalah AIR PRESSURE SWITCH / PRESSOSTAT UDARA. Fungsinya sebagai safety interlock untuk memastikan tekanan/aliran udara pembakaran dari fan sudah memenuhi kondisi yang diperlukan sebelum sequence burner dilanjutkan. Katalog spare part GAS 6/2 Type 524 T1 mencantumkan 3006593 = AIR PRESSURE SWITCH. Fungsi utama 3006593 bukan alat untuk mengatur jumlah udara. Pengaturan udara dilakukan oleh damper motor 3006311 dan damper.

• Brand : Riello
• P/N : 3006593
• Nama : Air Pressure Switch
• Nama lain : Air Pressostat / Pressure Switch Udara
• Aplikasi : Riello GAS 6/2
• Contoh Type : 524 T1
• Fungsi : Monitoring tekanan udara pembakaran
• Jenis fungsi : Safety interlock
• Sensing Tekanan udara dari fan/air circuit
• Pasangan sistem Air Pressure Sensor Group 3006594
• Terkait Fan, air damper, control box

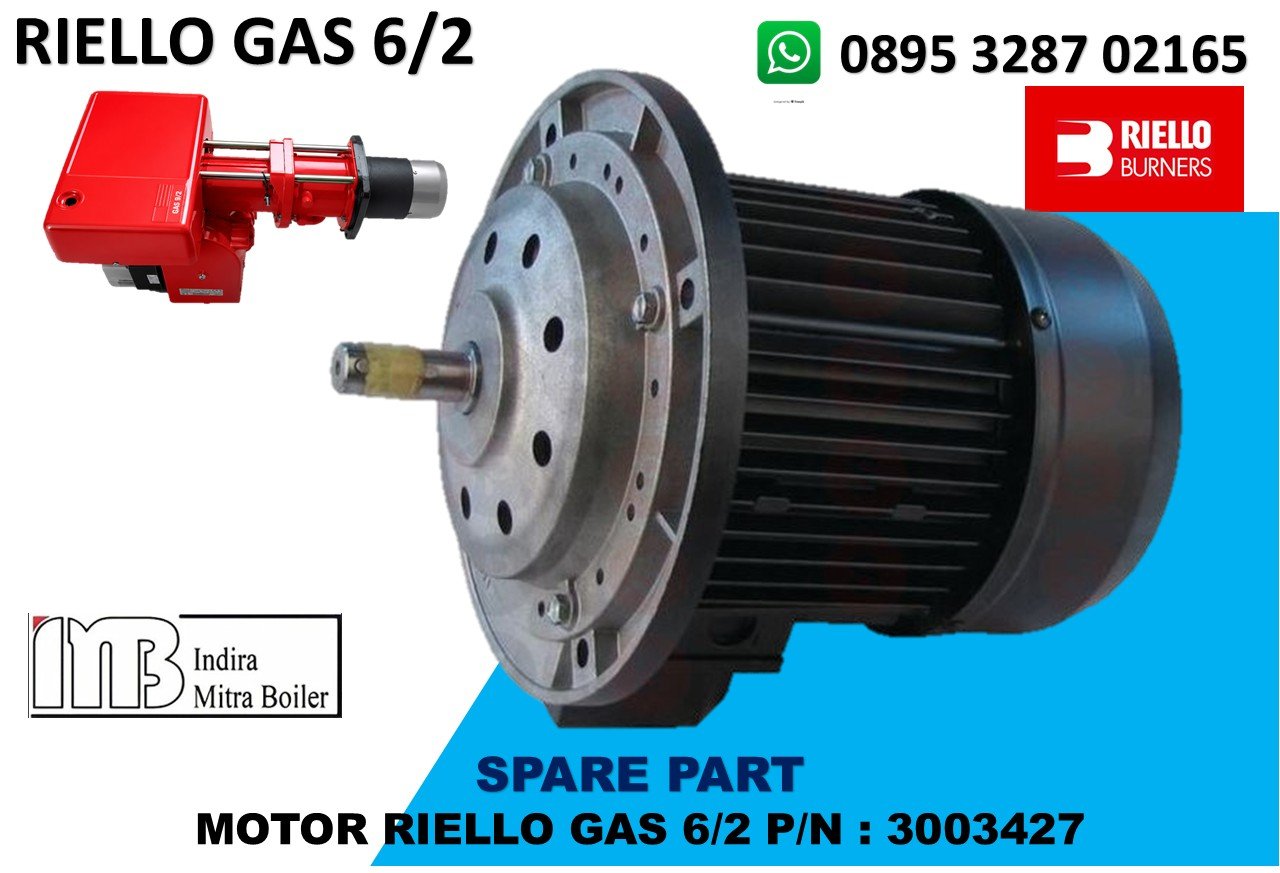

MOTOR RIELLO GAS 6/2 P/N : 3003427

Untuk Riello GAS 6/2 P/N 3003427, komponen ini adalah MOTOR BURNER, yaitu motor penggerak utama fan/blower pada burner. P/N 3003427 tercantum pada parts list GAS 6/2 Type 524 T1, appliance code 3752418, dengan deskripsi MOTOR. Fungsi utama Motor 3003427 mengubah energi listrik menjadi putaran mekanis untuk memutar fan/blower.

• Brand : Riello
• P/N : 3003427
• Nama : Motor
• Aplikasi : Riello GAS 6/2
• Contoh Type : 524 T1
• Appliance code : 3752418
• Fungsi : Menggerakkan fan/blower
• Sistem : Combustion air supply
• Terkait : Fan, air damper, air pressure switch
• Bukan : Servo damper motor 3006311

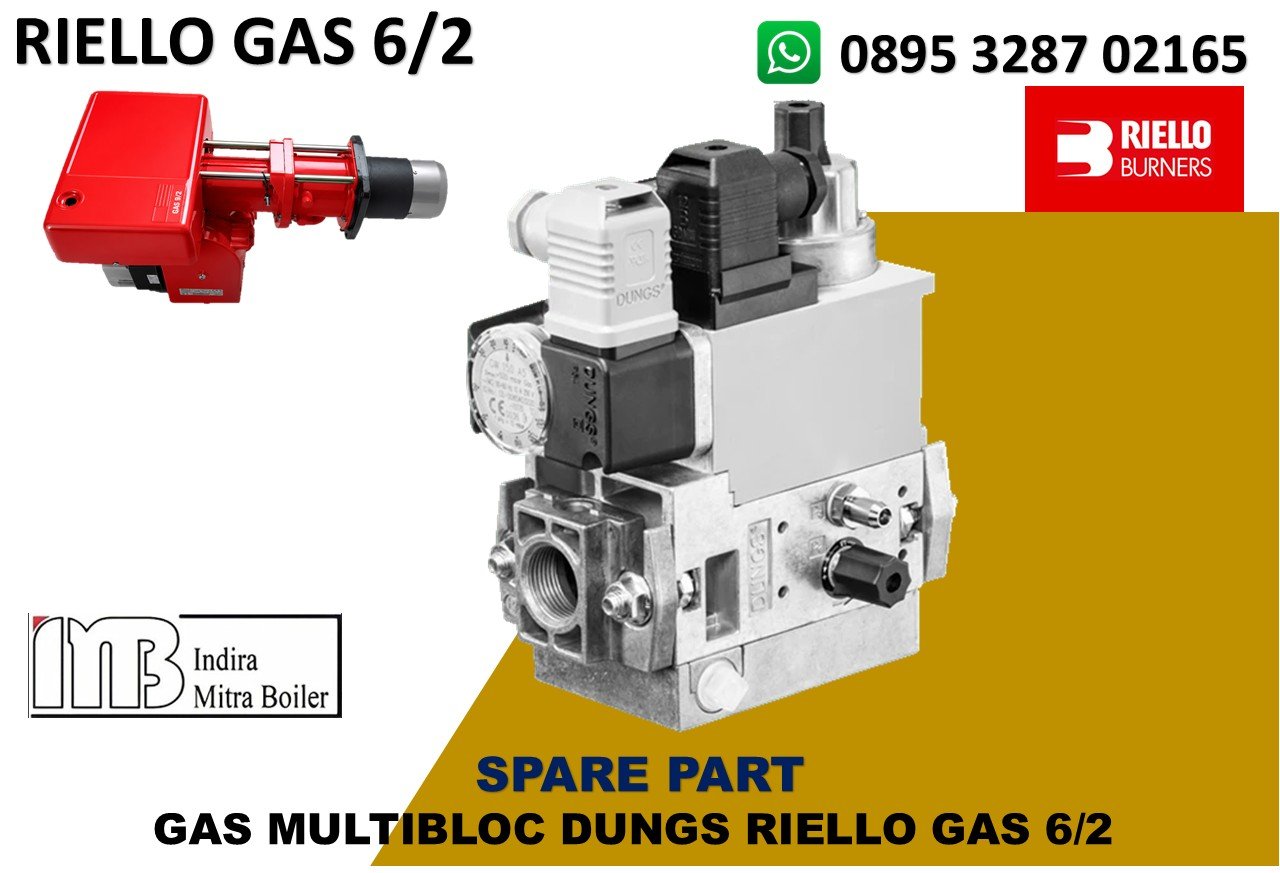

GAS MULTIBLOC GASTRAIN RIELLO GAS 6/2

Untuk Riello GAS 6/2, istilah GAS MULTIBLOC / GASTRAIN mengacu pada rangkaian kontrol dan pengaman suplai gas (gas train) yang dipasang sebelum burner. Riello mencantumkan GAS 6/2 sebagai burner 2-stage, dan pemilihan gas train bergantung pada kapasitas burner serta tekanan gas suplai. Fungsi Gas Multibloc / Gas Train Gas train berfungsi untuk mengontrol, mengatur, dan mengamankan aliran gas menuju burner.

• Komponen : Fungsi
• Gas Filter / Dirt Trap : Menahan kotoran dari gas
• Pressure Regulator : Menstabilkan/menurunkan tekanan gas
• Valve V1 : Safety shut-off
• Valve V2 : Shut-off/operating valve
• Pressure Switch : Monitoring tekanan gas
• Gas Pressure Test Point : Pengukuran tekanan
• Gas Train Pipe/Fitting : Menghubungkan sistem gas
• Flange/Connector : Sambungan ke burner
