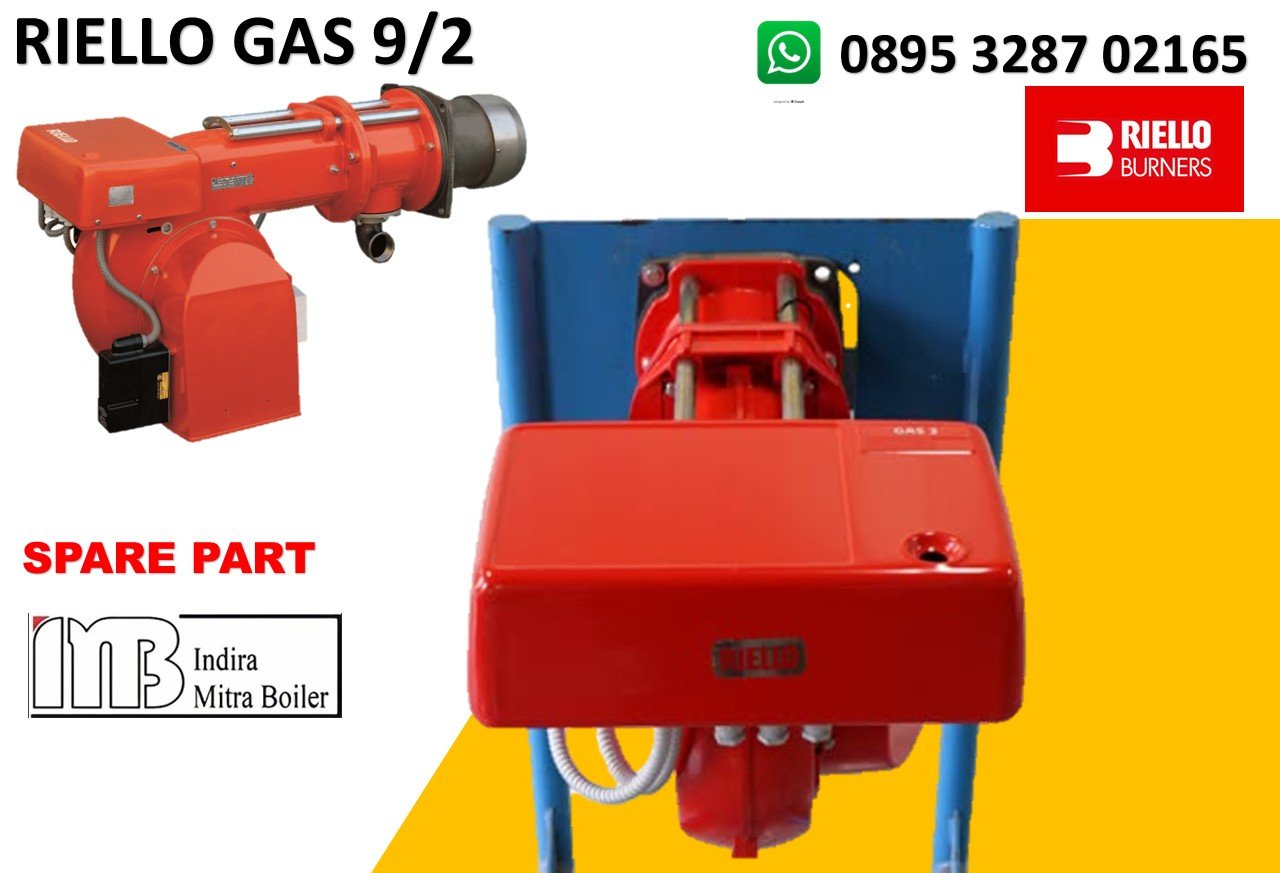

SPARE PART GAS BURNER RIELLO GAS 9/2

Seri burner Riello GAS 9/2 mencakup rentang daya pembakaran sekitar 1.000/1750 – 3200 kW dan telah dirancang untuk digunakan pada berbagai instalasi komersial maupun industri, seperti boiler, oven industri, pengering, laundry, hotel, rumah sakit, serta berbagai aplikasi pemanas lainnya yang membutuhkan sistem pembakaran gas dengan efisiensi tinggi, performa yang andal, dan pengoperasian yang stabil.

Pengoperasiannya menggunakan sistem dua tahap (two stage). Burner ini dilengkapi dengan kotak kontrol keselamatan burner berbasis mikroprosesor yang memberikan indikasi status pengoperasian sekaligus diagnosis penyebab gangguan. Kepala pembakaran (combustion head) dapat diatur sesuai kebutuhan daya keluaran sehingga menghasilkan pencampuran udara dan gas yang optimal, pembakaran yang sempurna, efisiensi bahan bakar yang tinggi, serta emisi gas buang yang lebih rendah.

KOMPONEN PENTING GAS BURNER RIELLO GAS 9/2

Berikut adalah komponen-komponen penting yang berpengaruh langsung terhadap proses pembakaran, penyalaan, kontrol, dan keselamatan burner.

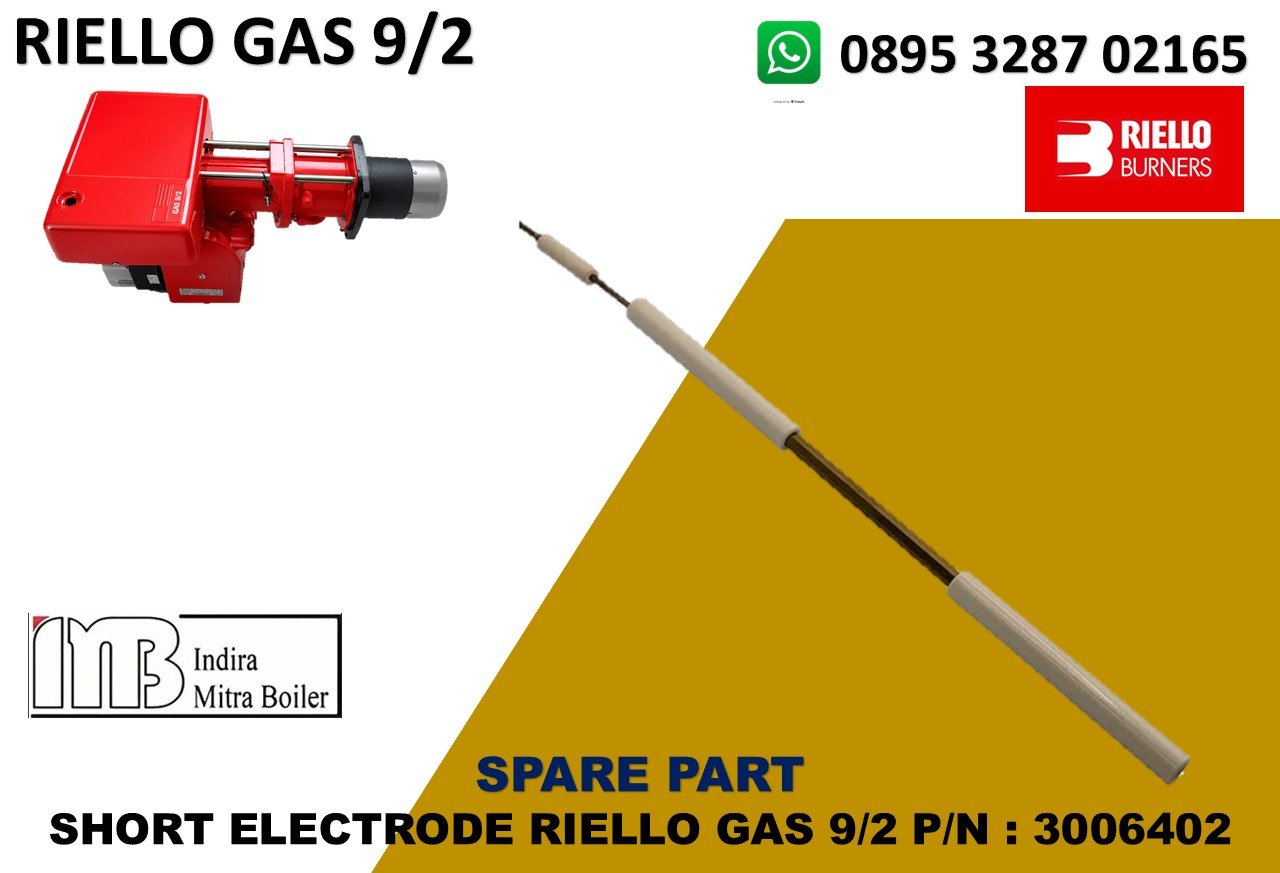

SHORT ELECTRODE RIELLO GAS 9/2 P/N : 3006402

Untuk Riello GAS 9/2 P/N 3006402, komponen ini adalah SHORT ELECTRODE / ELEKTRODA PENDEK, yaitu elektroda pengapian (ignition electrode) yang menghasilkan percikan tegangan tinggi untuk menyalakan campuran gas–udara di combustion head. Riello mencantumkan 3006402 sebagai “ELETTRODO CORTO / SHORT ELECTRODE” pada katalog keluarga GAS 8/9/10 P/M, dan data spare-parts juga mengidentifikasinya untuk GAS 9/2 Type 1114 T, appliance code 20014057. bertugas membuat percikan awal, bukan mendeteksi apakah api sudah menyala.

• Brand : Riello
• P/N : 3006402
• Nama : Short Electrode
• Fungsi : Ignition / pengapian
• Aplikasi GAS : GAS 9/2
• Type yang terverifikasi : 1114 T
• Appliance code : 20014057
• Jenis : Elektroda tegangan tinggi
• Bukan : Flame probe / ionization probe

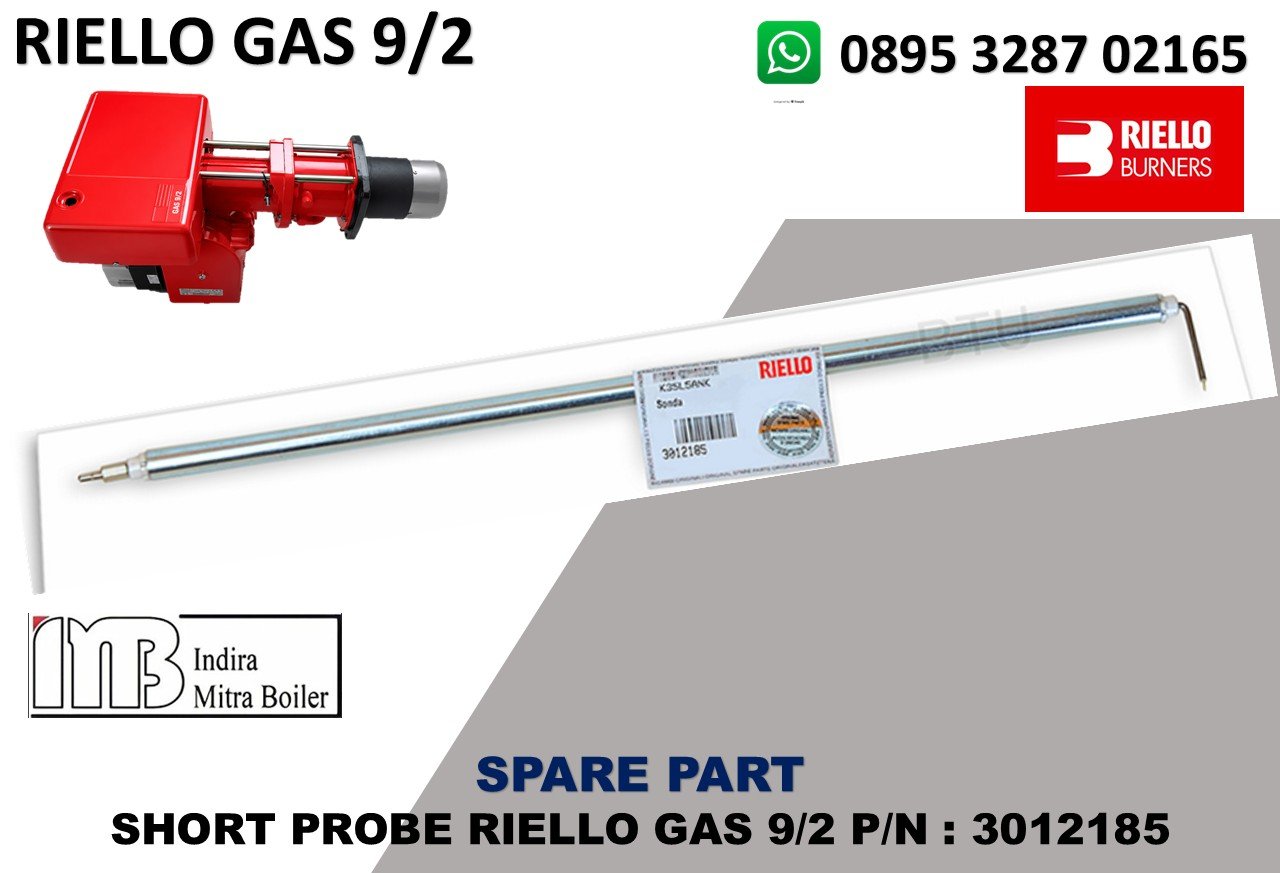

SHORT PROBE RIELLO GAS 9/2 P/N : 3012185

Untuk Riello GAS 9/2 P/N 3012185, komponen ini adalah SHORT PROBE / SHORT IONIZATION PROBE, yaitu elektroda pendeteksi api (flame ionization probe). Pada parts list GAS 9/2 Type 1114 T, appliance code 20014057, P/N 3012185 tercantum sebagai PROBE. Fungsi utama 3012185 tidak membuat percikan api. Tugasnya adalah memastikan kepada control box bahwa flame benar-benar terbentuk dan tetap ada.

• Brand : Riello
• P/N : 3012185
• Nama : Short Probe / Short Ionization Probe
• Fungsi : Deteksi keberadaan flame
• Prinsip : Flame ionization
• Aplikasi : GAS 9/2
• Type terverifikasi : 1114 T
• Appliance code : 20014057
• Bukan : Ignition electrode

GAS HEAD RIELLO GAS 9/2 P/N : 3006406

Untuk Riello GAS 9/2 P/N 3006406, komponen ini adalah GAS HEAD / GAS DISTRIBUTOR (DISTRIBUTOR) pada combustion head. Fungsinya adalah mendistribusikan gas di dalam kepala pembakaran agar gas dapat bercampur dengan udara pembakaran secara tepat sebelum terjadi pembakaran. P/N 3006406 tercantum sebagai DISTRIBUTOR pada Riello GAS 9/2 Type 1114 T, termasuk appliance code 20014057 dan 20014058. Fungsi utama 3006406 berfungsi sebagai distributor gas pada combustion head.

• Brand : Riello
• P/N : 3006406
• Nama : Gas Head / Distributor
• Fungsi : Distribusi gas di combustion head
• Aplikasi : GAS 9/2
• Type : 1114 T
• Appliance code : 20014057 / 20014058
• Terkait Disc : 3006407
• Bukan : Gas Multibloc / gas valve
• Bukan : Ignition electrode
• Bukan : Flame probe

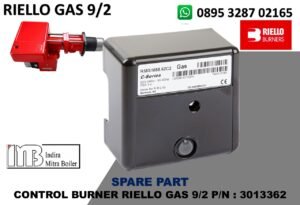

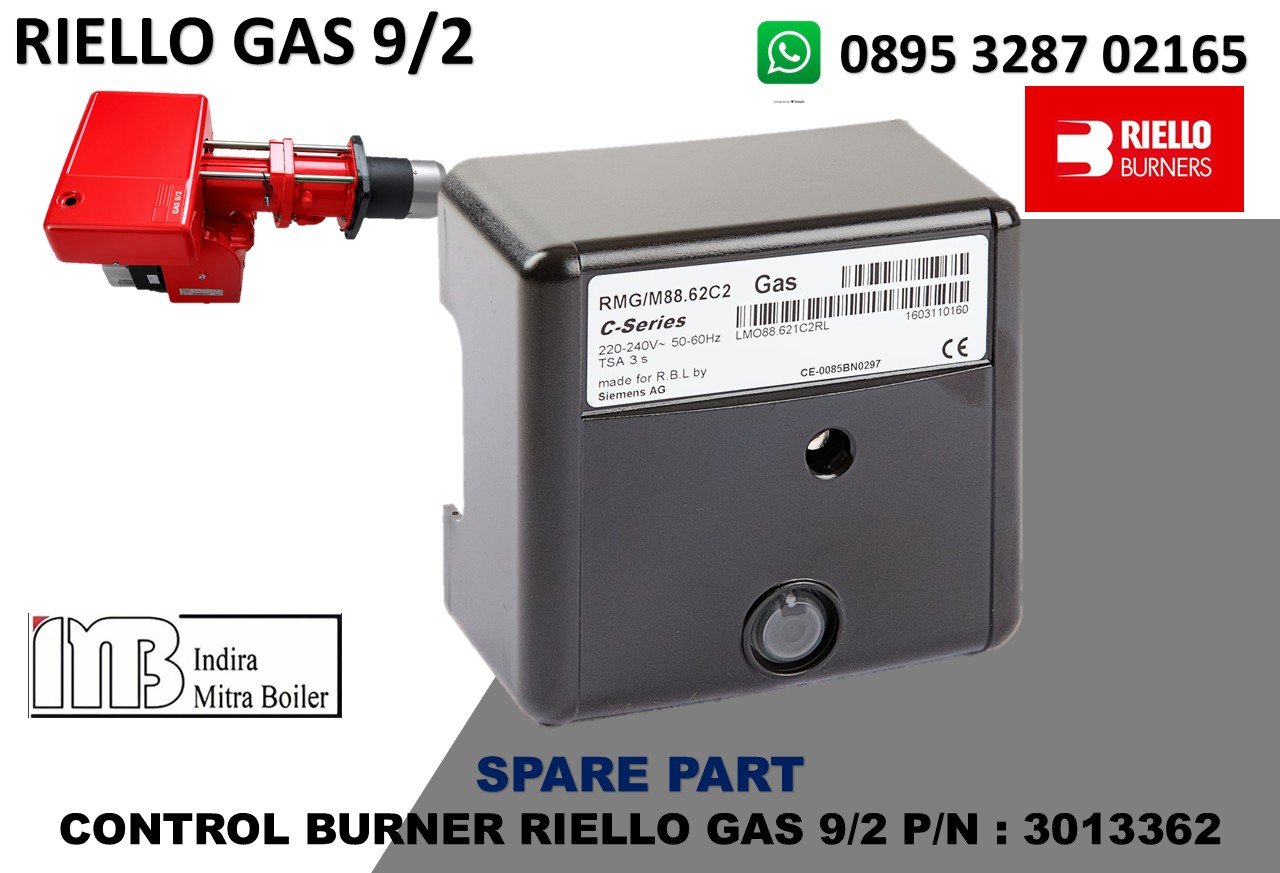

CONTROL BURNER RIELLO GAS 9/2 P/N : 3013362

Untuk Riello GAS 9/2 P/N 3013362, komponen ini adalah CONTROL BOX / AUTOMATIC BURNER CONTROL, yaitu unit kontrol utama burner yang mengatur sequence start, ignition, kontrol flame, dan fungsi keselamatan burner. P/N 3013362 tercantum sebagai CONTROL BOX untuk Riello GAS 9/2 Type 1114 T, termasuk appliance code 20014057 dan 20014058. Fungsi utama 3013362 dapat dianggap sebagai “otak” burner.

• Brand : Riello
• P/N : 3013362
• Nama : Control Box / Automatic Burner Control
• Aplikasi : GAS 9/2
• Type terverifikasi : 1114 T
• Appliance code : 20014057 / 20014058
• Control box type : RMG/M88.62C2
• Generasi pengganti : CMG/M88.62D2
• Fungsi utama : Sequence, ignition, flame control & safety
• Bukan : Ignition transformer
• Bukan : Flame probe

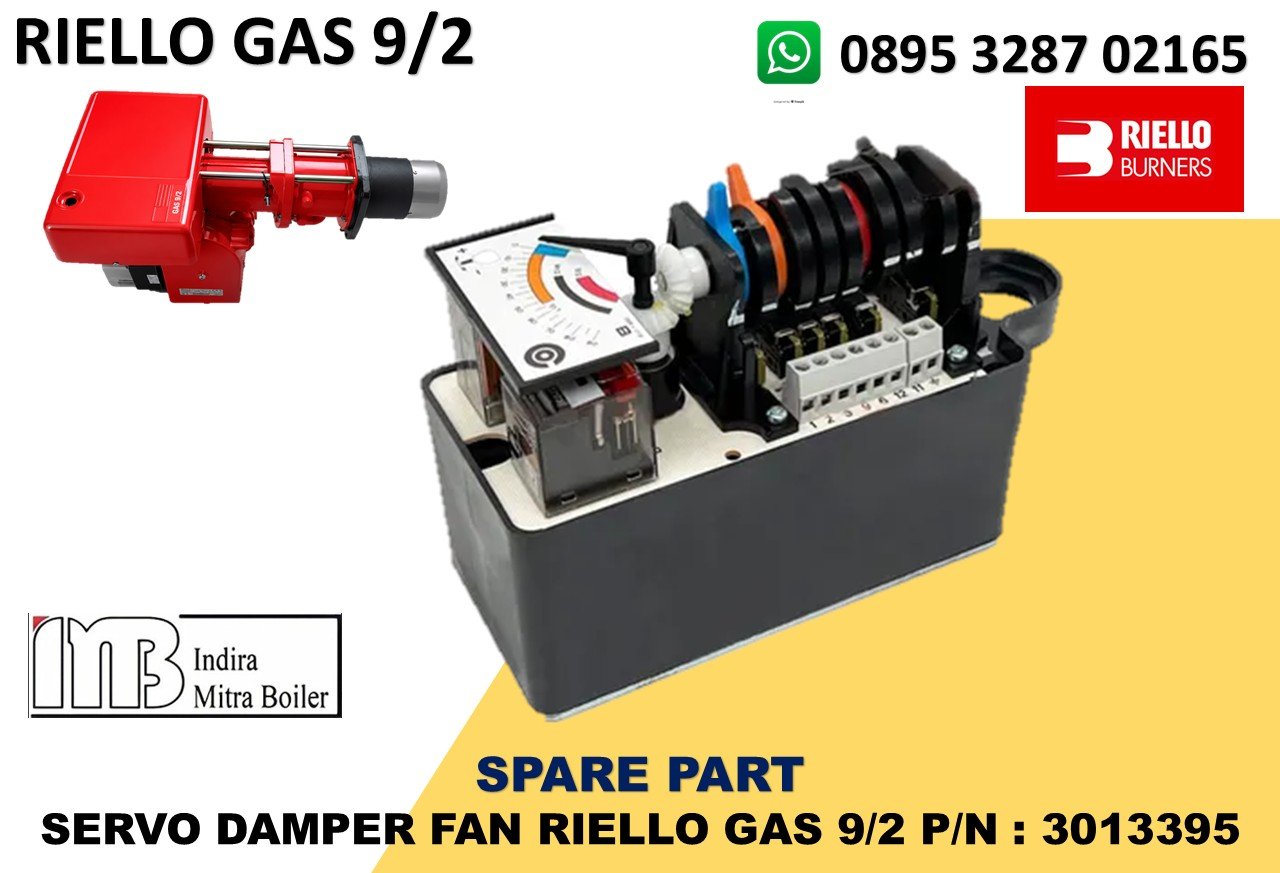

SERVO DAMPER FAN RIELLO GAS 9/2 P/N : 3013395

Untuk Riello GAS 9/2 P/N 3013395, komponen ini adalah SERVO MOTOR / SERVOMOTOR, yang berfungsi sebagai penggerak mekanis untuk sistem modulasi udara dan gas pada burner. Pada diagram GAS 9/2 Type 1114 T, P/N 3013395 tercantum sebagai SERVO MOTOR, item 35. Fungsi SERVO MOTOR 3013395 Fungsi utamanya adalah mengubah perintah kontrol menjadi gerakan mekanis untuk mengatur posisi: Air Damper dan Gas Butterfly Valve.

• Brand : Riello
• Model burner : GAS 9/2
• P/N : 3013395
• Nama resmi : SERVO MOTOR
• Appliance code : 20014057 / 20014058
• Type : 1114 T
• Fungsi : Menggerakkan/menyetel sistem air damper & gas butterfly
• Fan motor : Bukan 3013395
• Main motor : 3013565

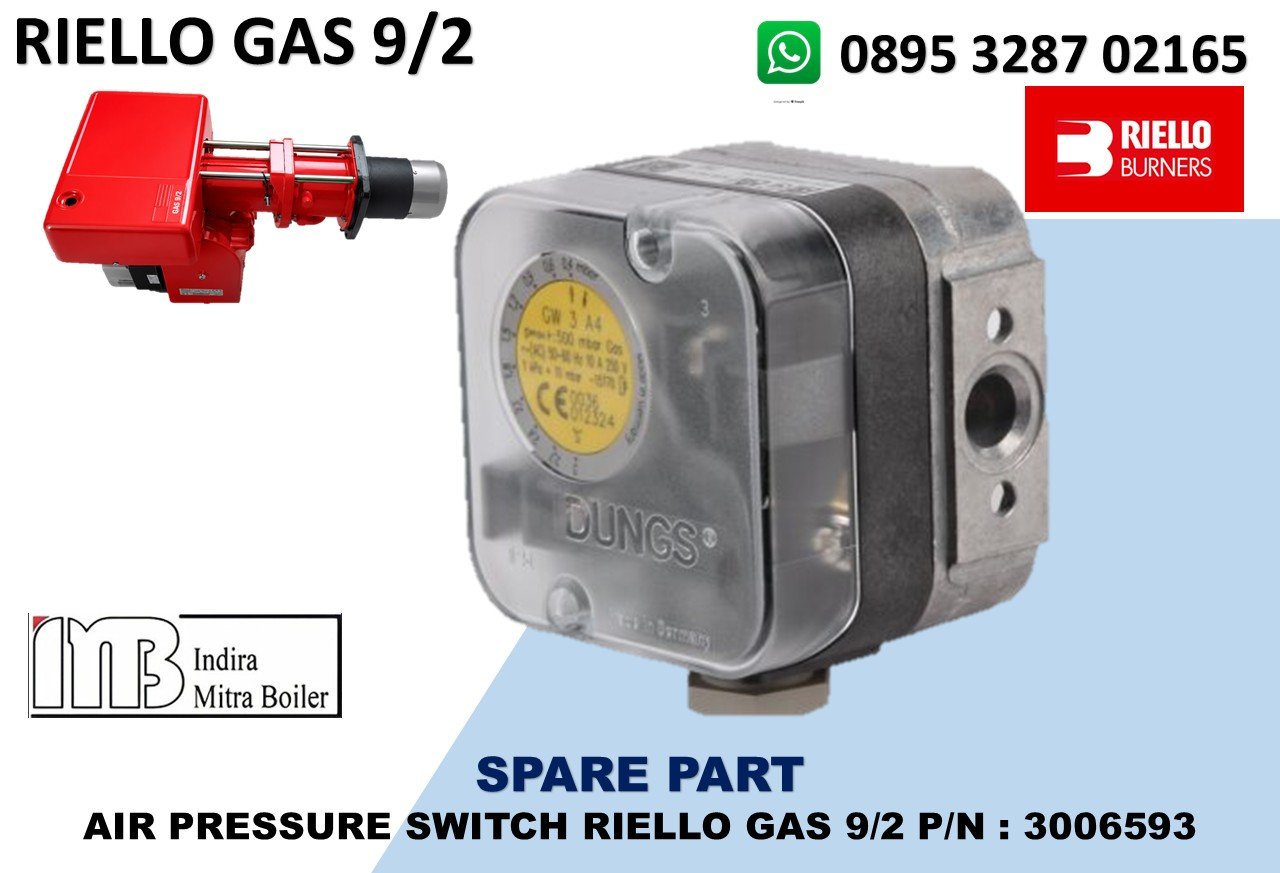

AIR PRESSURE SWITCH RIELLO GAS 9/2 P/N : 3006593

Untuk Riello GAS 9/2 P/N 3006593, komponen ini adalah AIR PRESSURE SWITCH / PRESSOSTATO ARIA, yaitu saklar pengaman yang memverifikasi adanya tekanan/aliran udara pembakaran yang cukup dari fan sebelum sequence burner dapat berlanjut. P/N 3006593 secara spesifik tercantum pada parts list GAS 9/2 Type 1114 T, baik appliance code 20014057 maupun 20014058. Fungsi 3006593 Fungsi utamanya adalah memberikan konfirmasi kepada control box bahwa tekanan udara pembakaran sudah memenuhi kondisi yang diperlukan.

• Brand : Riello
• P/N : 3006593
• Nama : Air Pressure Switch
• Fungsi : Safety air-pressure interlock
• Burner : GAS 9/2
• Type : 1114 T
• Appliance code : 20014057 / 20014058
• Terkait : Fan, air sensing line, control box
• Bukan : Gas pressure switch
• Bukan : Air damper motor

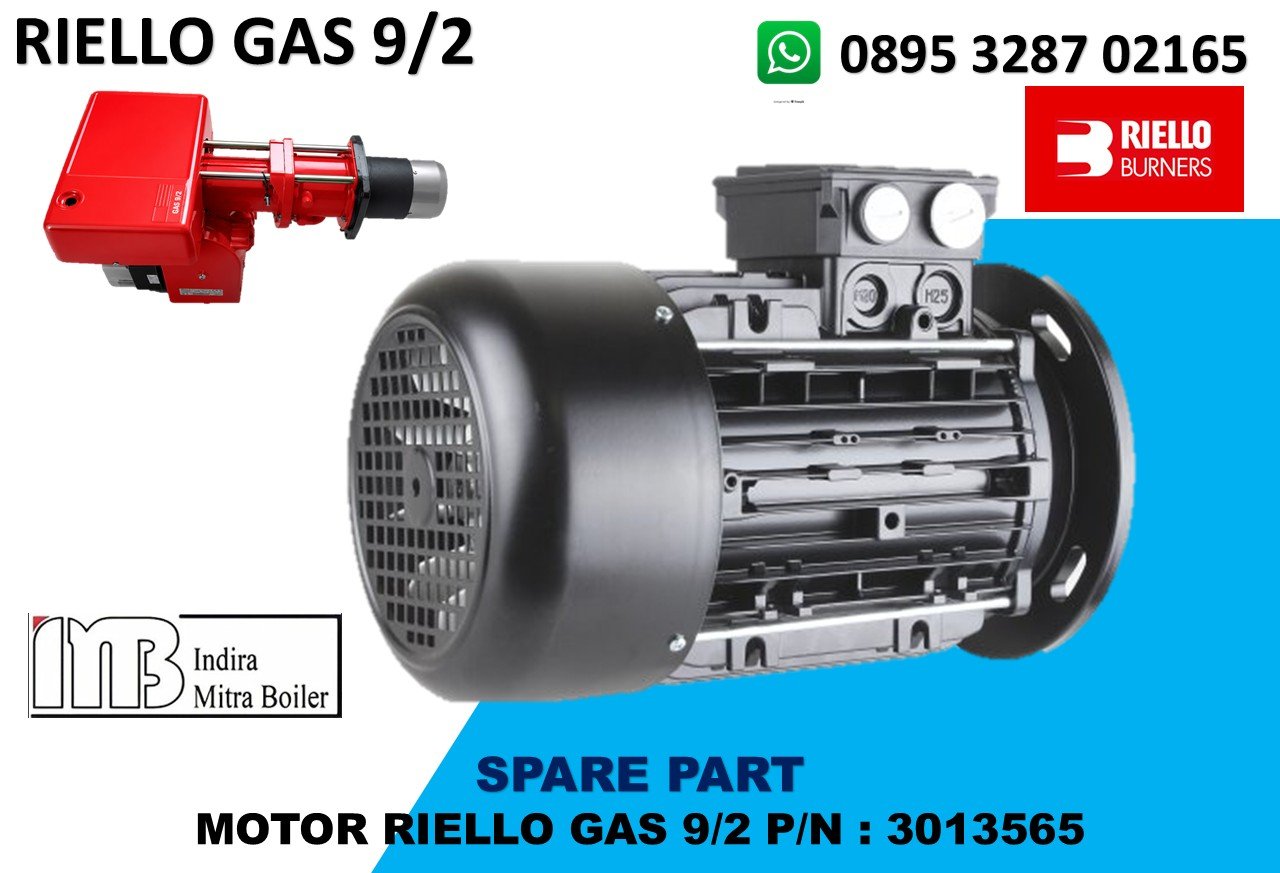

MOTOR RIELLO GAS 9/2 P/N : 3013565

Untuk Riello GAS 9/2 P/N 3013565, komponen ini adalah MOTOR UTAMA BURNER, yang berfungsi memutar fan/blower untuk menghasilkan udara pembakaran. Pada parts diagram GAS 9/2 Type 1114 T, 3013565 tercantum sebagai MOTOR, item 9, sedangkan fan-nya adalah 3006155. Fungsi motor 3013565 Motor ini adalah penggerak utama sistem udara pembakaran:

• Brand : Riello
• Burner : GAS 9/2
• P/N : 3013565
• Nama : Motor
• Type burner : 1114 T
• Appliance code : 20014057 / 20014058
• Fungsi : Menggerakkan fan/blower
• Fan : 3006155
• Servo motor : 3013395
• Control box : 3013362

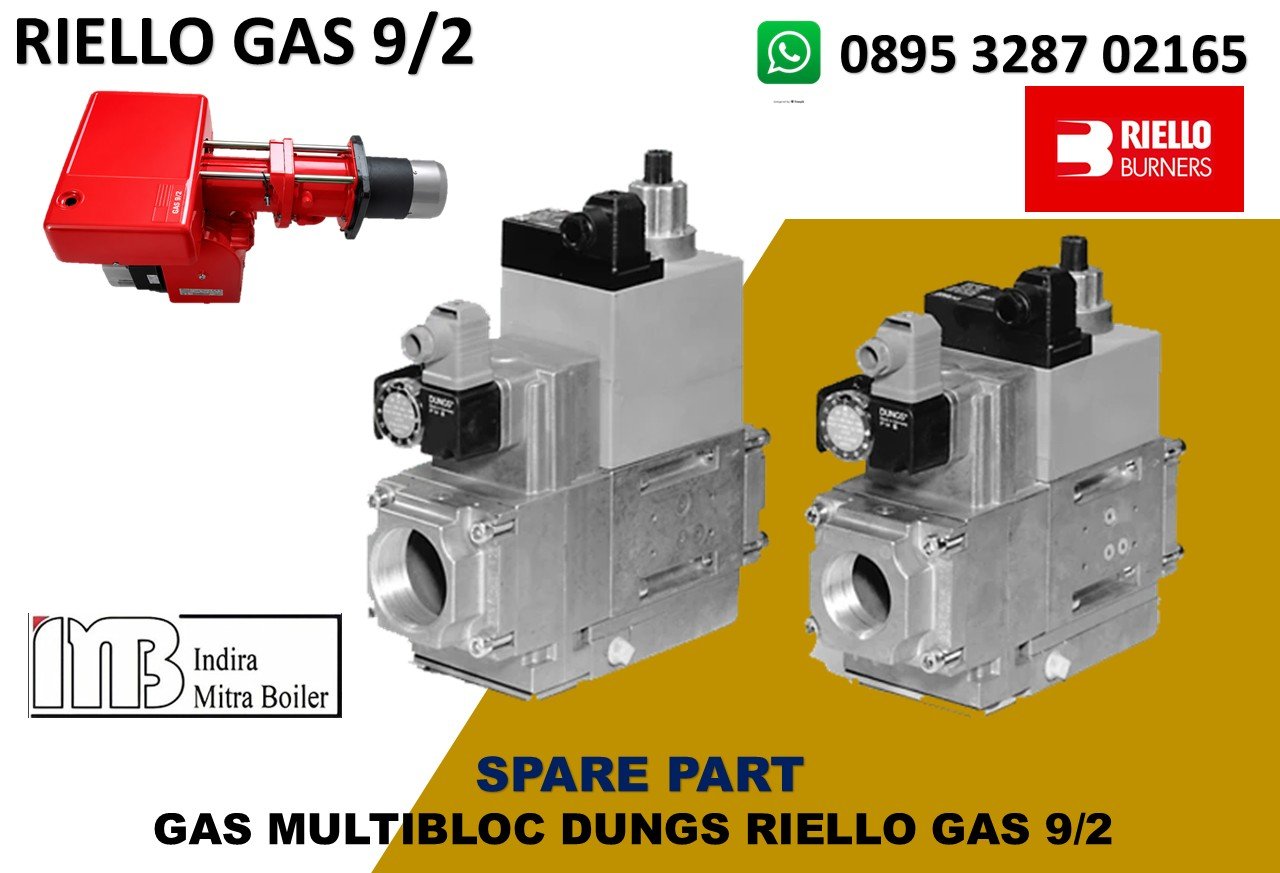

GAS MULTIBLOC GASTRAIN RIELLO GAS 9/2

Untuk Riello GAS 9/2, istilah GAS MULTIBLOC / GASTRAIN merujuk pada gas train assembly yang dipasang di antara sumber gas dan burner. Fungsinya mengatur, menyaring, mengamankan, dan mengontrol suplai gas sebelum masuk ke combustion head. Riello menjelaskan bahwa gas train dipilih berdasarkan kapasitas burner dan tekanan gas supply, dan dapat berupa Multibloc (komponen utama terintegrasi dalam satu unit) atau Composed (komponen terpisah).

• Filter : Menahan kotoran/partikel dari gas supply
• Pressure regulator : Menstabilkan tekanan gas
• Min. gas pressure switch : Memastikan tekanan gas minimum tersedia
• Safety valve V1/V2 : Memutus gas saat kondisi unsafe
• Regulation valve : Mengatur debit gas sesuai firing rate
• Pressure test points : Pemeriksaan tekanan P1/P2/P3
• Seal control : Memeriksa kebocoran/ketertutupan safety valves bila digunakan
• Gas butterfly valve : Mengatur delivery gas menuju burner pada konfigurasi tertentu
