SPARE PART GAS BURNER RIELLO RS 38

Seri burner Riello RS 38 mencakup rentang daya pembakaran sekitar 105/232 – 440 kW dan dirancang untuk digunakan pada berbagai instalasi komersial maupun industri, seperti boiler air panas, boiler uap, boiler minyak termal (thermal oil), oven industri, pengering, laundry, hotel, rumah sakit, serta berbagai aplikasi pemanas lainnya yang membutuhkan sistem pembakaran gas dengan efisiensi tinggi, emisi rendah, dan pengoperasian yang andal.

Pengoperasiannya menggunakan sistem two stage progressive (dua tahap progresif). Burner ini dilengkapi dengan kotak kontrol keselamatan burner berbasis mikroprosesor yang memberikan indikasi status pengoperasian sekaligus diagnosis penyebab gangguan. Kepala pembakaran (combustion head) yang dapat diatur serta performa fan yang tinggi menghasilkan pencampuran udara dan gas yang optimal, pembakaran yang sempurna, efisiensi bahan bakar yang tinggi, serta emisi gas buang yang rendah.

KOMPONEN PENTING GAS BURNER RIELLO RS 38

Berikut adalah komponen-komponen penting yang berpengaruh langsung terhadap proses pembakaran, penyalaan, kontrol, dan keselamatan burner.

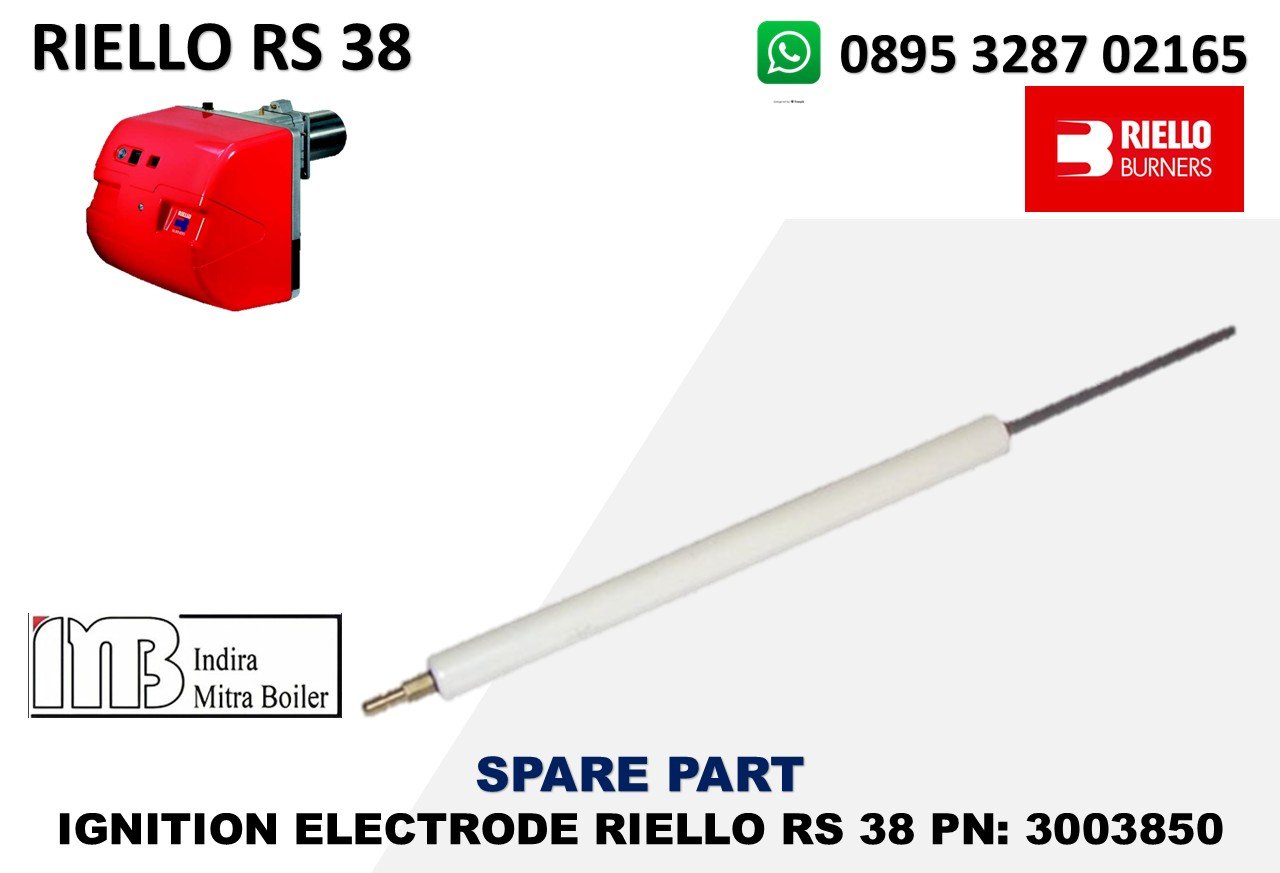

IGNITION ELECTRODE RIELLO RS 38 PN : 3003851

PN 3003851 memang tercantum sebagai ELECTRODE (RS28/38/50) dan digunakan pada berbagai varian RS 38, termasuk RS 38 Type 810 T1/T dan 810M. Fungsi Ignition Electrode Ignition Electrode 3003851 berfungsi menghasilkan percikan listrik bertegangan tinggi (high voltage spark) untuk memulai pembakaran pada burner Riello RS 38.

• Manufacturer : Riello
• Part Number (PN) : 3003851
• Nama Komponen : Ignition Electrode / Electrode
• Aplikasi : Riello RS 38
• Kompatibilitas : RS 28 / RS 38 / RS 50
• Tipe : Extended / long electrode
• Fungsi : Membentuk percikan listrik untuk menyalakan campuran gas dan udara
• Posisi : Combustion head / ignition area
• Berat : ± 0,24 kg
• OEM : Riello
• Part terkait : Ignition transformer, HT lead, electrode/probe assembly

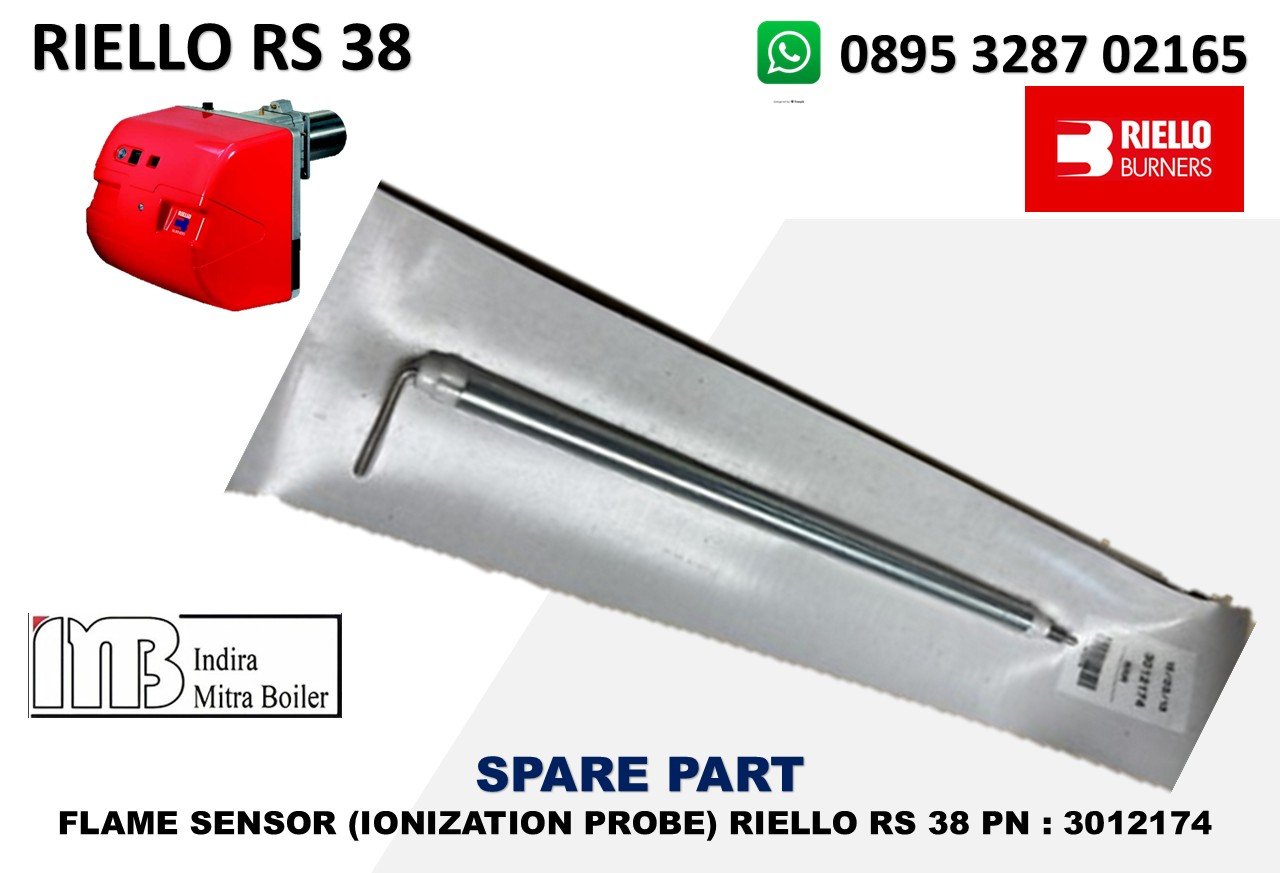

FLAME SENSOR (IONIZATION PROBE) RIELLO RS 38 PN : 3012177

Riello sendiri mencantumkan 3012177 sebagai “PROBE” pada daftar komponen RS 28–RS 38–RS 50. Data distributor juga mengidentifikasikannya sebagai ionization electrode/flame monitoring probe untuk RS 38. Fungsi Flame Sensor 3012177 Flame Sensor 3012177 berfungsi mendeteksi dan mengonfirmasi keberadaan api pada burner Riello RS 38.

• Manufacturer : Riello
• Part Number (PN) : 3012177
• Nama komponen : Flame Sensor / Ionization Probe / Ionization Electrode
• Tipe : Probe ionisasi, extended version
• Aplikasi : Riello RS 38
• Tipe burner kompatibel : RS 38-810T1/810M dan RS 38/M-825T1
• Kompatibilitas lain : RS 28 dan RS 50 pada tipe/konfigurasi tertentu
• Diameter wire/electrode : 3 mm
• Panjang wire : 38 mm
• Panjang total : ±450 mm
• Fungsi utama : Deteksi keberadaan api melalui prinsip ionisasi
• Posisi pemasangan : Combustion head / flame zone
• Manufacturer code : 3012177

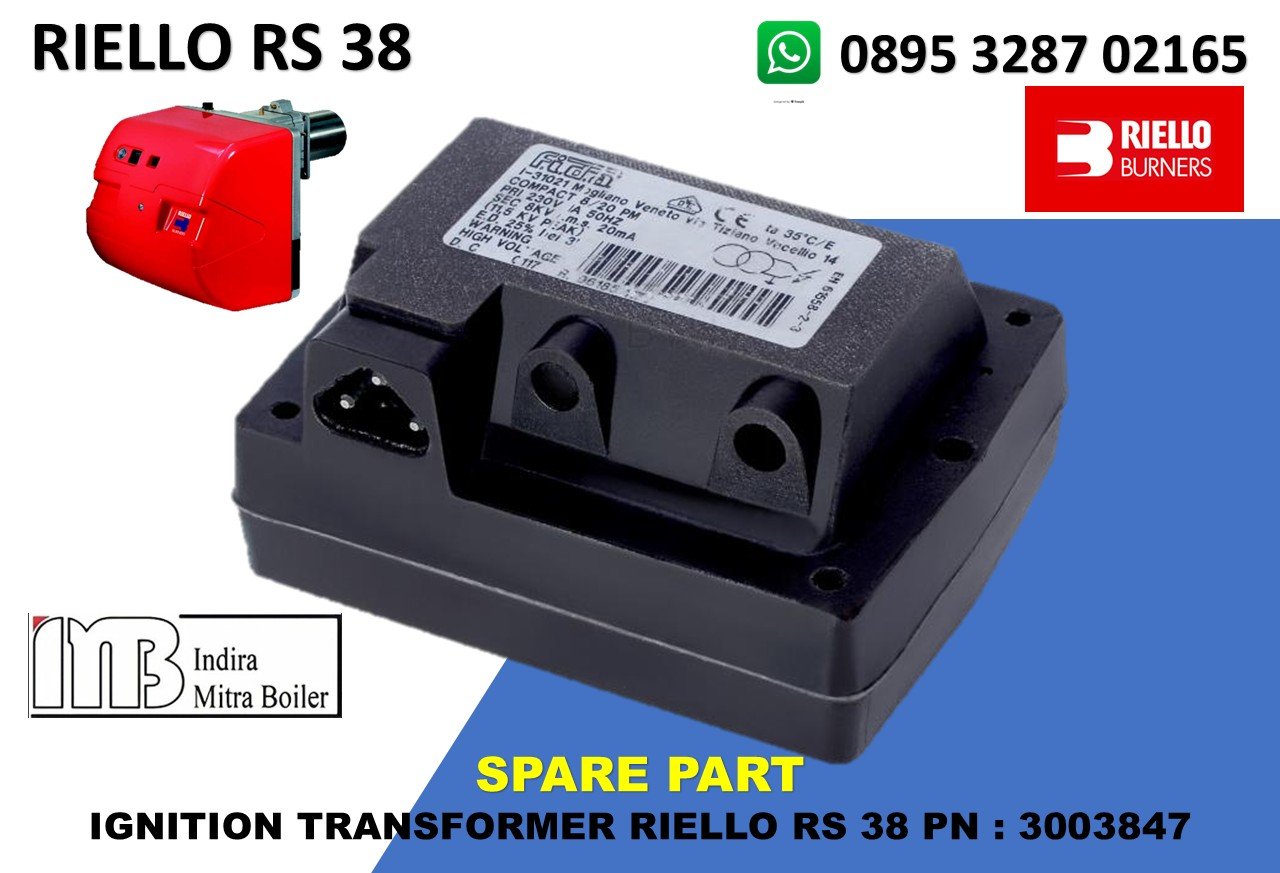

IGNITION TRANSFORMER RIELLO RS 38 PN : 3003847

P/N 3003847 adalah Ignition Transformer / Trafo Pengapian untuk burner gas Riello RS 38. Pada parts diagram RS 38 Type 810 T1, komponen ini tercantum sebagai “TRANSFORMER (RS RANGE)”, item 35. Fungsi Ignition transformer bertugas menaikkan tegangan listrik menjadi tegangan tinggi yang diperlukan untuk menghasilkan percikan api pada ignition electrode.

• Brand : Riello
• P/N : 3003847
• Nama : Ignition Transformer
• Aplikasi : Riello RS 38
• RS 38 Type : 810 T1 / 810 M
• Primary voltage : 230 V
• Secondary voltage : 8 kV
• Secondary current : 20 mA
• Primary connection : Kabel 3-wire
• Secondary connection : ± 2 mm
• Fungsi : Menghasilkan tegangan tinggi untuk ignition
• Komponen terkait : Electrode 3003851, HT Lead 3003794

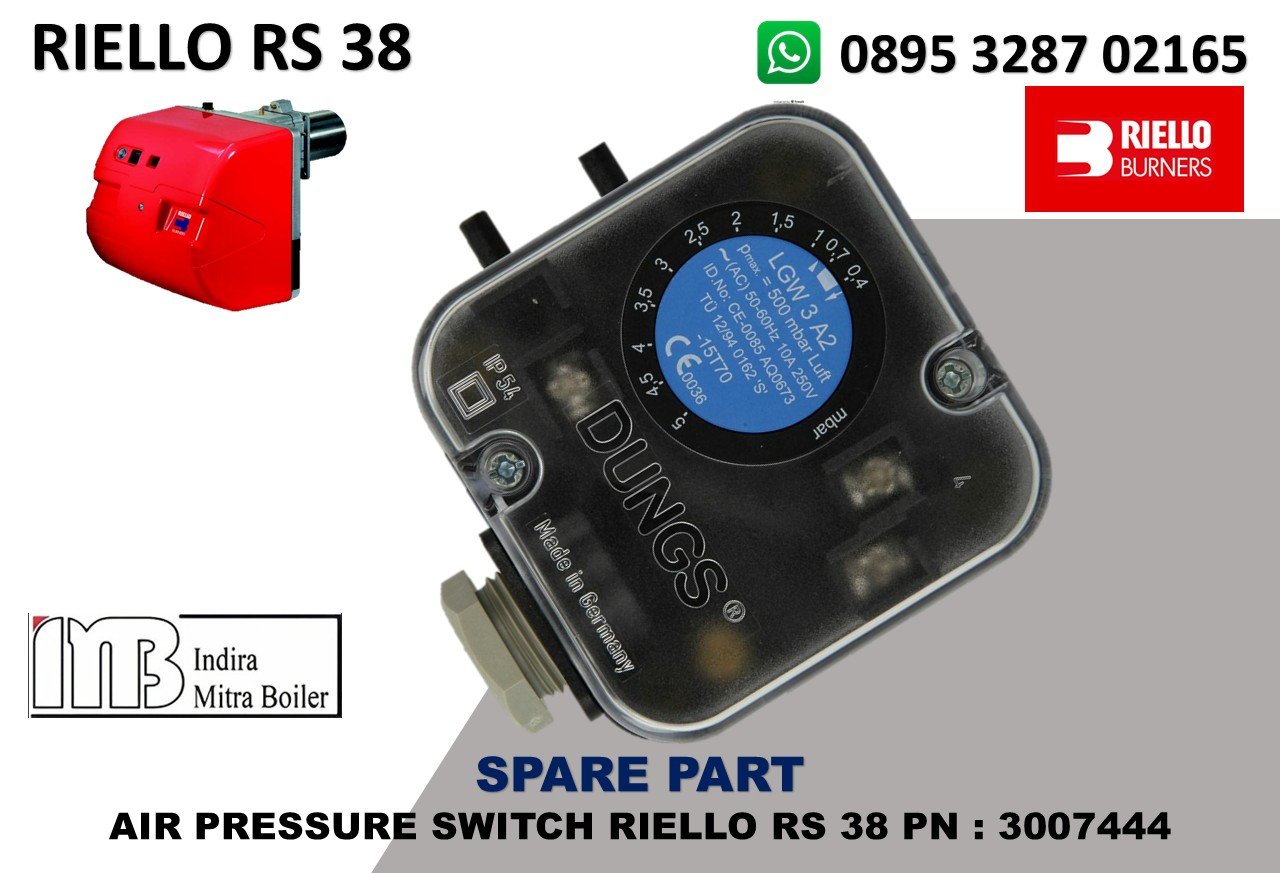

AIR PRESSURE SWITCH RIELLO RS 38 PN : 3007444

P/N 3007444 adalah AIR PRESSURE SWITCH / AIR PRESSURE SWITCH (PRESSOSTAT UDARA) untuk burner Riello RS 38. Pada parts diagram RS 38 Type 810 T1, komponen ini tercantum sebagai “AIR PRESSURE SW (REPLACES 8016)”. Fungsi utama Air pressure switch berfungsi memastikan fan telah menghasilkan tekanan/aliran udara pembakaran yang cukup sebelum burner diperbolehkan melanjutkan proses pembakaran.

• Brand : Riello
• P/N : 3007444
• Nama : Air Pressure Switch
• Fungsi : Monitoring tekanan/aliran udara pembakaran
• Aplikasi : Riello RS 38
• Type : RS 38 Type 810 T1 / 810 M dan varian terkait
• Replacement : Menggantikan 8016
• Pressure switch type : LGW 10 A2 pada listing pengganti
• Fungsi safety : Airflow interlock
• Terkait : Fan, air damper, control box

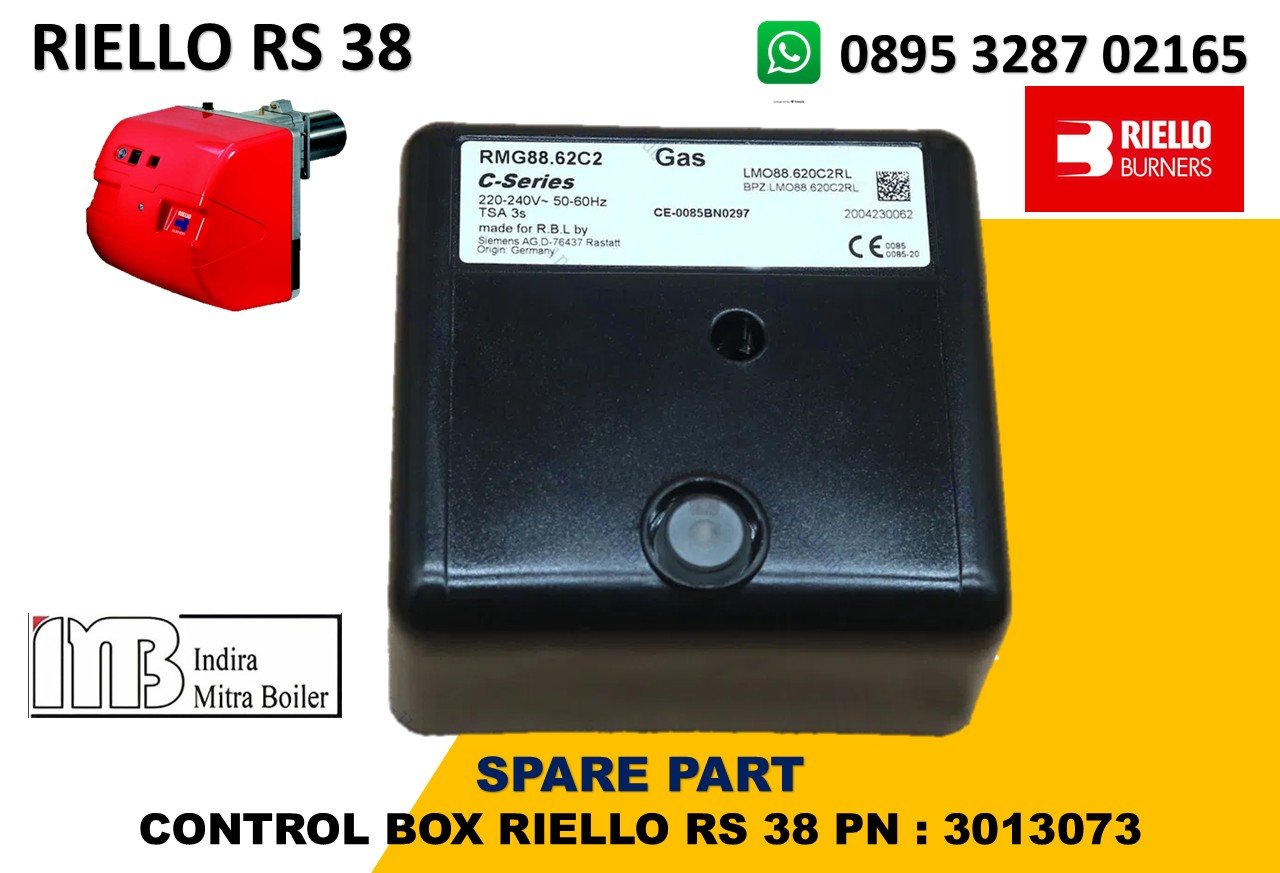

CONTROL BOX RIELLO RS 38 PN : 3013073

P/N 3013073 adalah CONTROL BOX / AUTOMATIC BURNER CONTROL tipe RMG 88.62C2, yaitu unit kontrol utama sekaligus perangkat keselamatan burner. P/N ini terdaftar langsung pada parts diagram Riello RS 38 Type 810 T1. Fungsi utama Control box 3013073 adalah “otak” burner. Unit ini mengatur seluruh sequence operasi dan memastikan burner hanya bekerja apabila kondisi keselamatan terpenuhi.

• Brand : Riello
• P/N : 3013073
• Nama : Control Box / Burner Control
• Model : RMG 88.62C2
• Siemens type : LMO88.620C2RL
• Aplikasi : Riello RS 38
• RS 38 Type : 810 T1
• Supply : 220–240 V AC, 50/60 Hz
• TSA / ignition safety time : 3 detik
• Fungsi : Burner sequence, ignition, flame supervision & safety shutdown
• Status generasi baru : CMG 88.62D2, P/N tetap 3013073

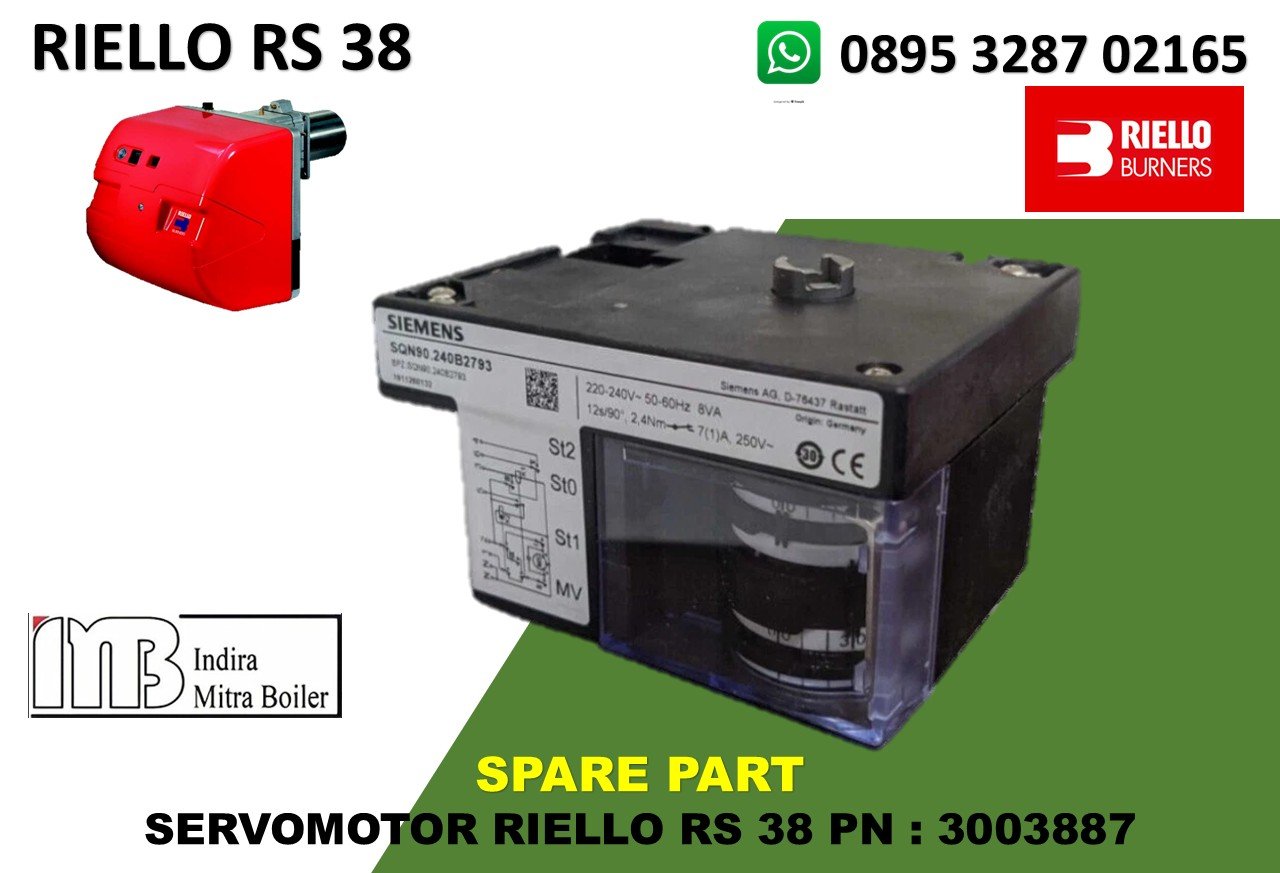

SERVOMOTOR RIELLO RS 38 PN : 3003887

Part Riello 3003887 / SQN90.240B2793 tercatat digunakan pada beberapa burner Riello, termasuk RS 28, RS 34, RS 38, RS 44 dan RS 50. Untuk RS 38, part ini tercatat pada beberapa tipe burner seri 810. Servomotor PN : 3003887 berfungsi sebagai penggerak dan pengatur posisi air damper pada burner Riello. Servo menerima perintah dari sistem kontrol burner, kemudian memutar damper ke posisi yang diperlukan.

• Manufacturer : Riello
• Part Number : 3003887
• Model / Type : Siemens SQN90.240B2793
• Jenis : Servo motor / actuator
• Aplikasi utama : Burner Riello RS 28–RS 50
• Tegangan : AC 220–240 V
• Frekuensi : 50–60 Hz
• Sudut putaran : 0–90°
• Waktu putar : 90° ±12 detik
• Torsi : 2,4 Nm
• Konsumsi daya : ±8 VA
• Protection : IP40
• Berat : ±0,55–0,61 kg
• Dimensi : ±100 × 55 × 86 mm
• Arah putaran : Counter-clockwise, tergantung konfigurasi pemasangan
• Jenis penggerak : Motor listrik dengan mekanisme gear dan cam/switch internal

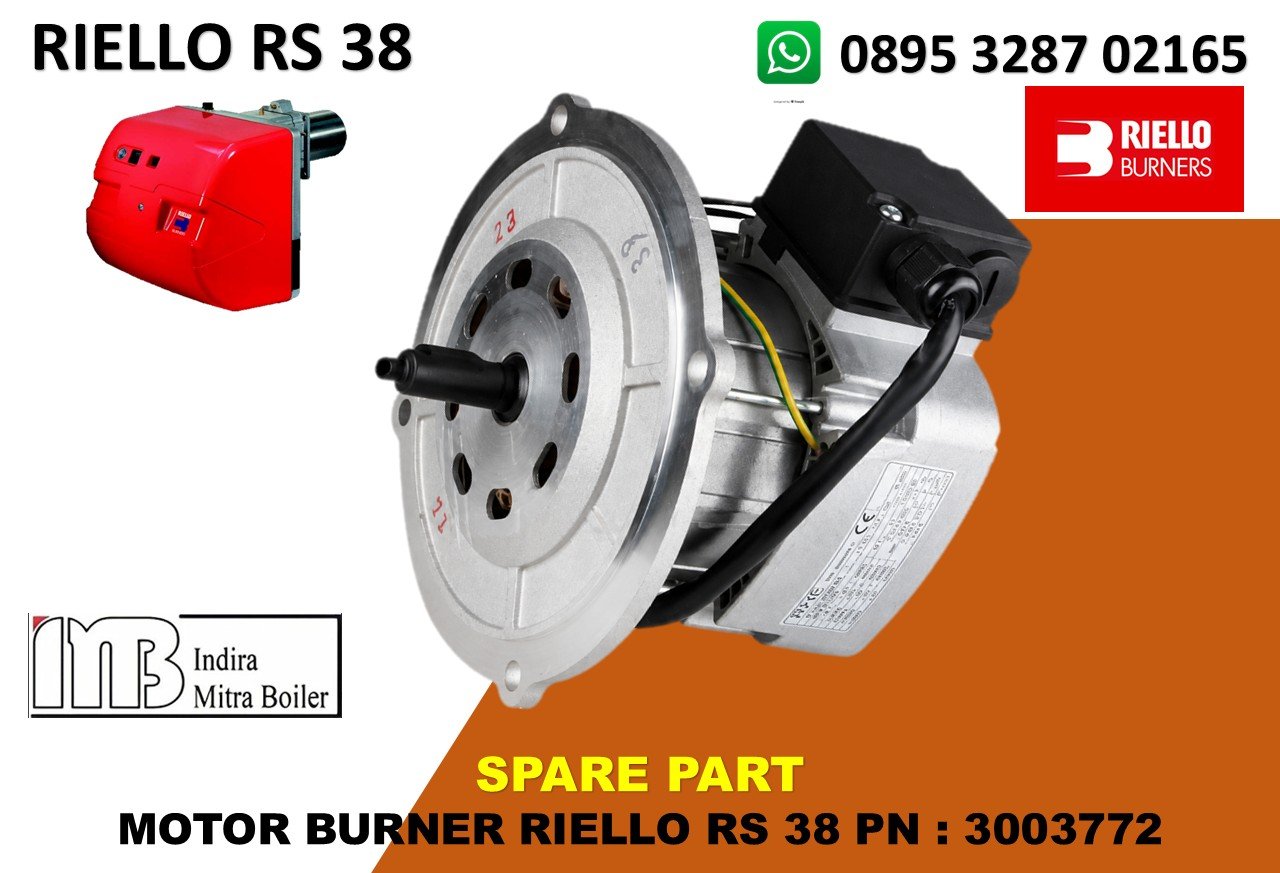

MOTOR BURNER RIELLO RS 38 PN : 3003772

PN 3003772 secara spesifik diidentifikasi sebagai “MOTOR (RS38/RL38 3PH)” dan tercantum pada exploded parts diagram RS 38 sebagai item motor. Riello menyediakan RS 38 dalam konfigurasi 1-phase 230 V maupun 3-phase 230–400 V, sehingga PN 3003772 adalah untuk konfigurasi 3-phase. Fungsi Motor 3003772 Motor 3003772 merupakan penggerak utama fan/blower pada burner Riello RS 38. Motor mengubah energi listrik menjadi putaran mekanis yang digunakan untuk memutar impeller/fan.

• Manufacturer : Riello
• Part Number (PN) : 3003772
• Nama komponen : Motor Burner
• Tipe : Motor listrik burner 3 Phase
• Aplikasi utama : Riello RS 38 / RL 38
• Tipe burner terkait : RS 38 810M / 810T1 dan beberapa varian RS 38 lainnya
• Fungsi : Menggerakkan fan/blower udara pembakaran
• Jenis start : Direct start
• Supply burner : RS 38 3-phase 3/230–400 V, 50 Hz, tergantung konfigurasi burner
• Fan yang digerakkan : Fan/impeller burner
• OEM : Riello
• Komponen terkait : Short shaft 3003778, fan wheel/impeller sesuai varian burner

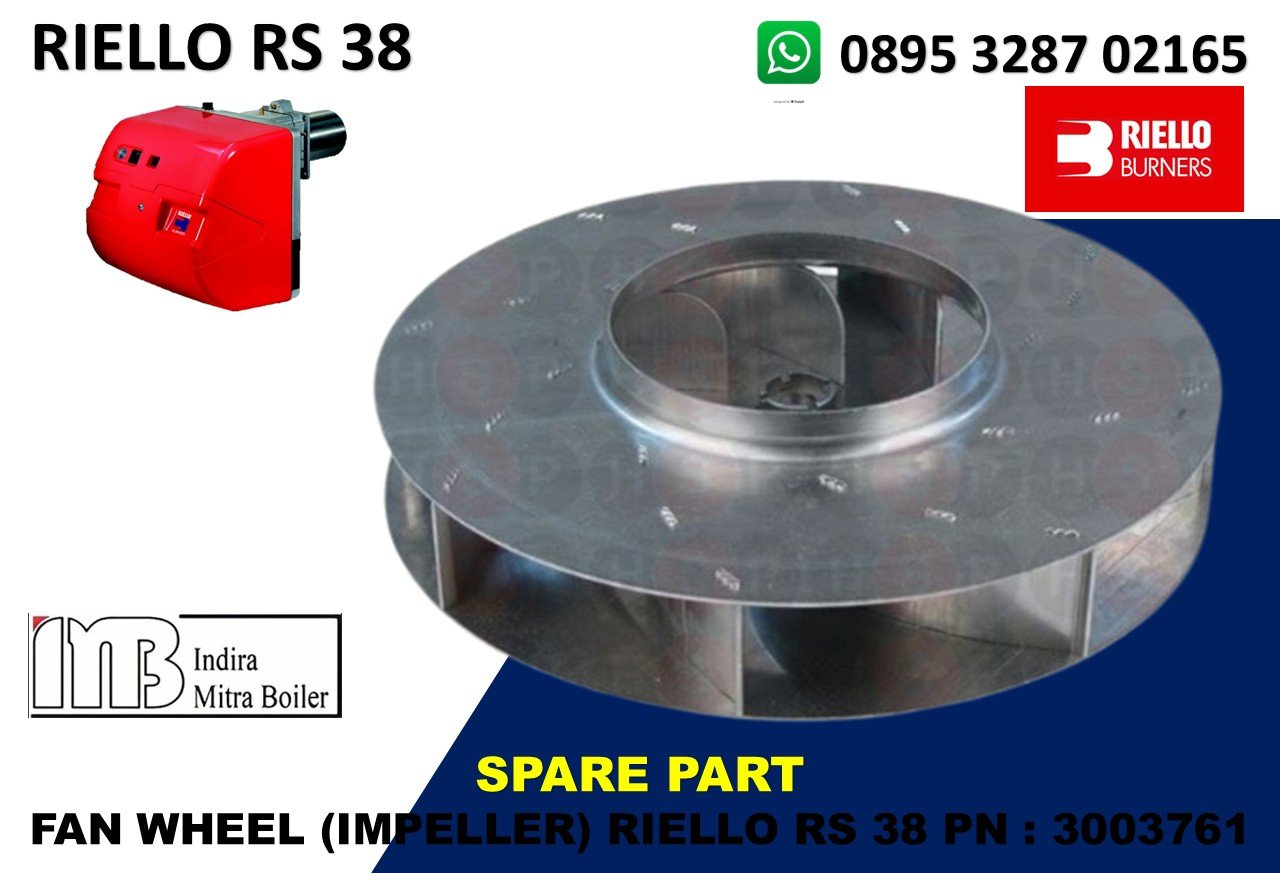

FAN WHEEL (IMPELLER) RIELLO RS 38 PN : 3003761

Riello parts listing mengidentifikasi 3003761 sebagai FAN (RS38/RL38) dan mencantumkannya pada beberapa model RS 38 Type 810 T1. Fungsi Fan Wheel / Impeller Fan wheel 3003761 berfungsi menghasilkan dan mensirkulasikan udara pembakaran yang dibutuhkan oleh burner Riello RS 38.

• Manufacturer : Riello
• Part Number (PN) : 3003772
• Nama komponen : Motor Burner
• Tipe : Motor listrik burner 3 Phase
• Aplikasi utama : Riello RS 38 / RL 38
• Tipe burner terkait : RS 38 810M / 810T1 dan beberapa varian RS 38 lainnya
• Fungsi : Menggerakkan fan/blower udara pembakaran
• Jenis start : Direct start
• Supply burner : RS 38 3-phase 3/230–400 V, 50 Hz, tergantung konfigurasi burner
• Fan yang digerakkan : Fan/impeller burner
• OEM : Riello
• Komponen terkait : Short shaft 3003778, fan wheel/impeller sesuai varian burner

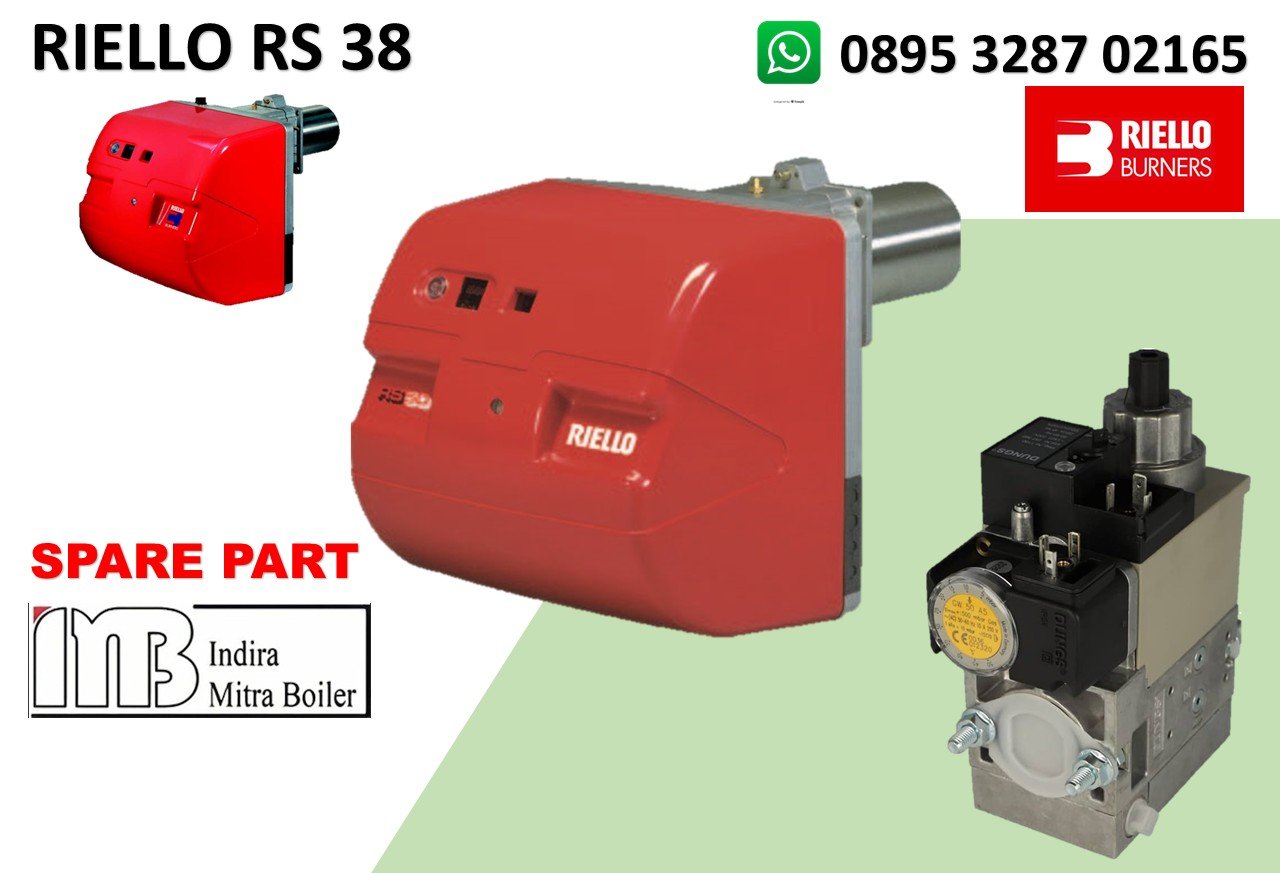

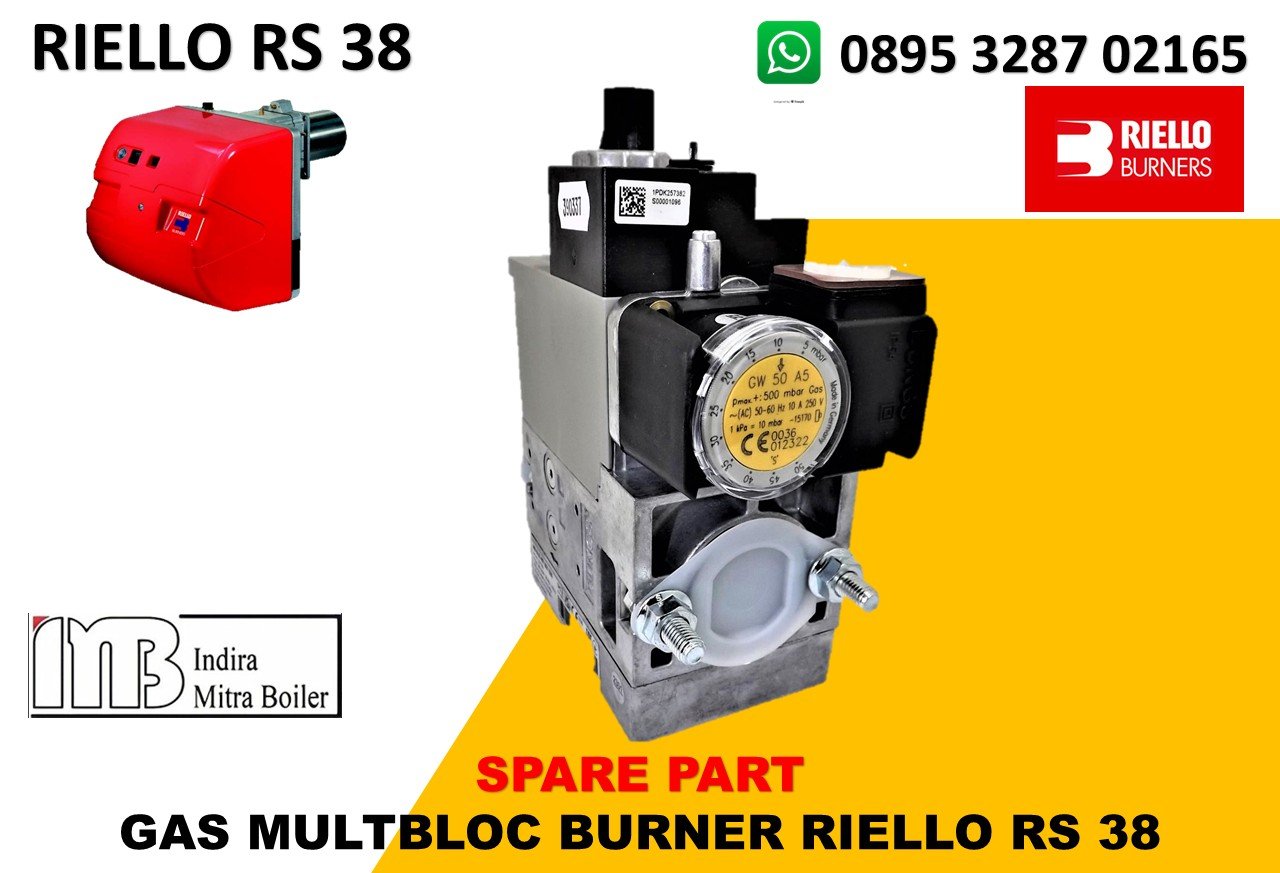

GAS MULTBLOC BURNER RIELLO RS 38

Riello juga mencantumkan beberapa gas train non-Multibloc seperti FRS, GF, dan DMV untuk konfigurasi RS 38 tertentu. Fungsi Gas Multibloc Gas Multibloc berfungsi sebagai sistem pengaturan dan keselamatan suplai gas sebelum gas masuk ke combustion head burner.

• Manufacturer : Riello
• Aplikasi : Burner Riello RS 38
• Nama komponen : Gas Multibloc / Gas Train
• Tipe : Multibloc gas train
• Contoh tipe : MB DLE 407, MB DLE 410, MB DLE 412, MB DLE 415, MB DLE 420
• Fungsi utama : Mengatur dan mengamankan suplai gas ke burner
• Jenis gas : Natural gas, sesuai konfigurasi burner
• Komponen utama : Filter, pressure governor, minimum gas pressure switch, safety solenoid valve, adjustment
• solenoid valve
• Standar : EN 676
• Posisi pemasangan : Di antara jaringan suplai gas dan burner
• Arah pemasangan : Dapat dipasang dari sisi kanan atau kiri burner
• Maks. tekanan gas Multibloc : Hingga 300 mbar, tergantung tipe gas train
• Leak detection : Dapat tersedia sebagai konfigurasi/accessory tertentu
