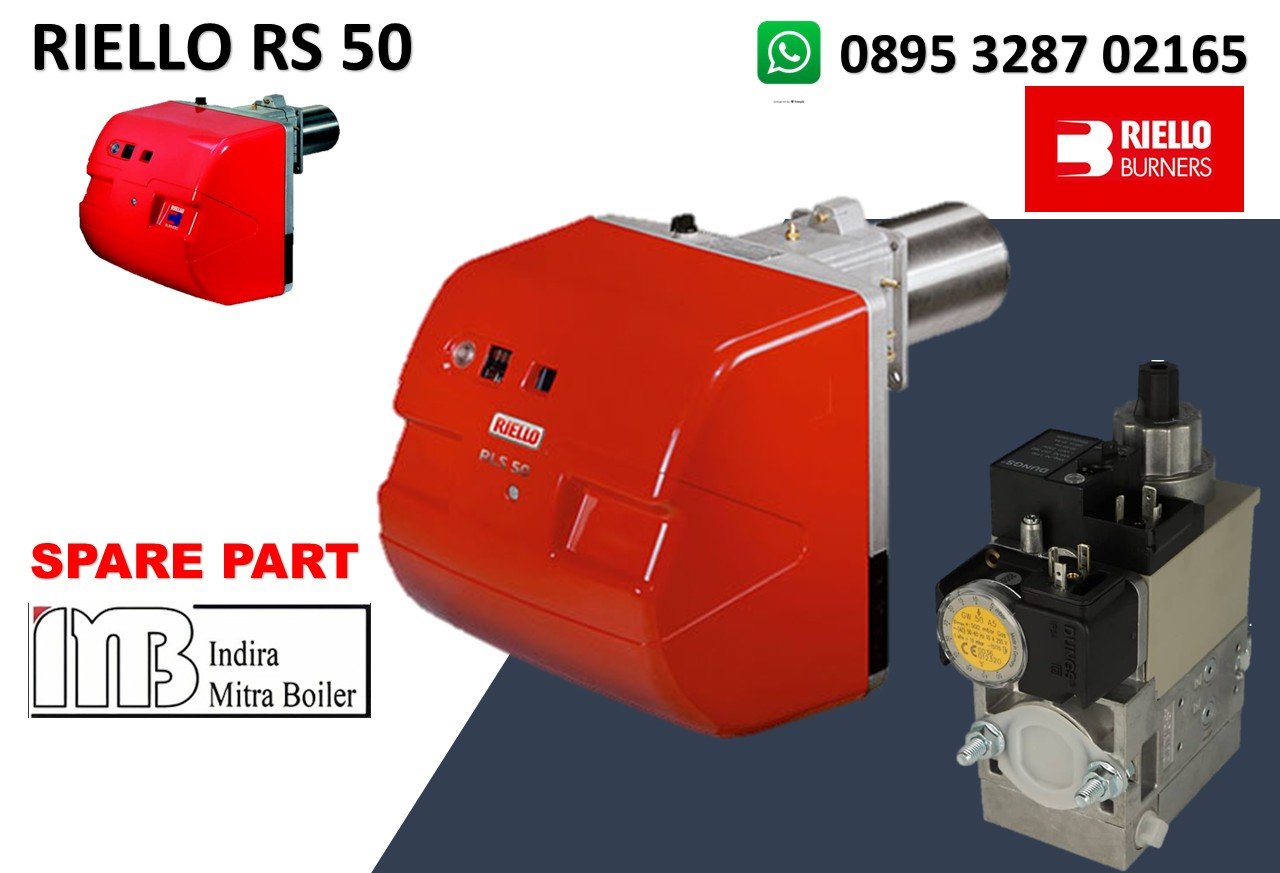

SPARE PART GAS BURNER RIELLO RS 50

Seri burner Riello RS 50 mencakup rentang daya pembakaran sekitar 115/295 – 600 kW dan dirancang untuk digunakan pada berbagai instalasi komersial maupun industri, seperti boiler air panas, boiler uap, boiler minyak termal (thermal oil), oven industri, pengering, laundry, hotel, rumah sakit, serta berbagai aplikasi pemanas lainnya yang membutuhkan sistem pembakaran gas dengan efisiensi tinggi, emisi rendah, dan pengoperasian yang andal.

Pengoperasiannya menggunakan sistem two stage progressive (dua tahap progresif) atau dapat dioperasikan secara modulating apabila dipadukan dengan regulator PID dan probe yang sesuai. Burner ini dilengkapi dengan kotak kontrol keselamatan burner berbasis mikroprosesor yang memberikan indikasi status pengoperasian sekaligus diagnosis penyebab gangguan. Kepala pembakaran (combustion head) yang dapat diatur menghasilkan pencampuran udara dan gas yang optimal sehingga memberikan pembakaran yang sempurna, efisiensi bahan bakar yang tinggi, serta emisi gas buang yang rendah.

KOMPONEN PENTING GAS BURNER RIELLO RS 50

Berikut adalah komponen-komponen penting yang berpengaruh langsung terhadap proses pembakaran, penyalaan, kontrol, dan keselamatan burner.

IGNITION ELECTRODE RIELLO RS 50 PN : 3012130

PN 3012130 secara spesifik tercantum sebagai “ELECTRODE FOR EXT HEAD” dan digunakan pada beberapa tipe RS 50, termasuk RS 50 Type 811 T1, RS 50/E BLU dan RS 50/M MZ. Fungsi Ignition Electrode 3012130 Ignition Electrode 3012130 berfungsi menghasilkan percikan listrik bertegangan tinggi (high-voltage spark) untuk menyalakan campuran gas dan udara pada combustion head burner Riello RS 50.

• Manufacturer : Riello
• Part Number (PN) : 3012130
• Nama komponen : Ignition Electrode / Electrode
• Tipe : Electrode for Extended Head / Long Electrode
• Aplikasi utama : Riello RS 50
• Kompatibilitas : RS 50, RS 50/E BLU, RS 50/M MZ pada konfigurasi tertentu
• Posisi pemasangan : Combustion head / extended head
• Fungsi : Menghasilkan percikan listrik untuk penyalaan awal burner
• Jenis sistem : High-voltage ignition
• OEM : Riello

FLAME SENSOR (IONIZATION PROBE) RIELLO RS 50 PN : 3012177

Riello sendiri mencantumkan 3012177 sebagai “PROBE” pada daftar komponen RS 28–RS 38–RS 50. Data distributor juga mengidentifikasikannya sebagai ionization electrode/flame monitoring probe untuk RS 50. Fungsi Flame Sensor 3012177 Flame Sensor 3012177 berfungsi mendeteksi dan mengonfirmasi keberadaan api pada burner Riello RS 50.

• Manufacturer : Riello
• Part Number (PN) : 3012177
• Nama komponen : Flame Sensor / Ionization Probe / Ionization Electrode
• Tipe : Probe ionisasi, extended version
• Aplikasi : Riello RS 50
• Tipe burner kompatibel : RS 38-811T1/811M dan RS 38/M-825T1
• Kompatibilitas lain : RS 28 dan RS 50 pada tipe/konfigurasi tertentu
• Diameter wire/electrode : 3 mm
• Panjang wire : 38 mm
• Panjang total : ±450 mm
• Fungsi utama : Deteksi keberadaan api melalui prinsip ionisasi
• Posisi pemasangan : Combustion head / flame zone
• Manufacturer code : 3012177

IGNITION TRANSFORMER RIELLO RS 50 PN : 3003847

P/N 3003847 adalah Ignition Transformer / Trafo Pengapian untuk burner gas Riello RS 38. Pada parts diagram RS 50 Type 811 T1, komponen ini tercantum sebagai “TRANSFORMER (RS RANGE)”, item 35. Fungsi Ignition transformer bertugas menaikkan tegangan listrik menjadi tegangan tinggi yang diperlukan untuk menghasilkan percikan api pada ignition electrode.

• Brand : Riello
• P/N : 3003847
• Nama : Ignition Transformer
• Aplikasi : Riello RS 50
• RS 50 Type : 811 T1 / 811 M / RS 50
• Primary voltage : 230 V
• Secondary voltage : 8 kV
• Secondary current : 20 mA
• Primary connection : Kabel 3-wire
• Secondary connection : ± 2 mm
• Fungsi : Menghasilkan tegangan tinggi untuk ignition
• Komponen terkait : Electrode 3003851, HT Lead 3003794

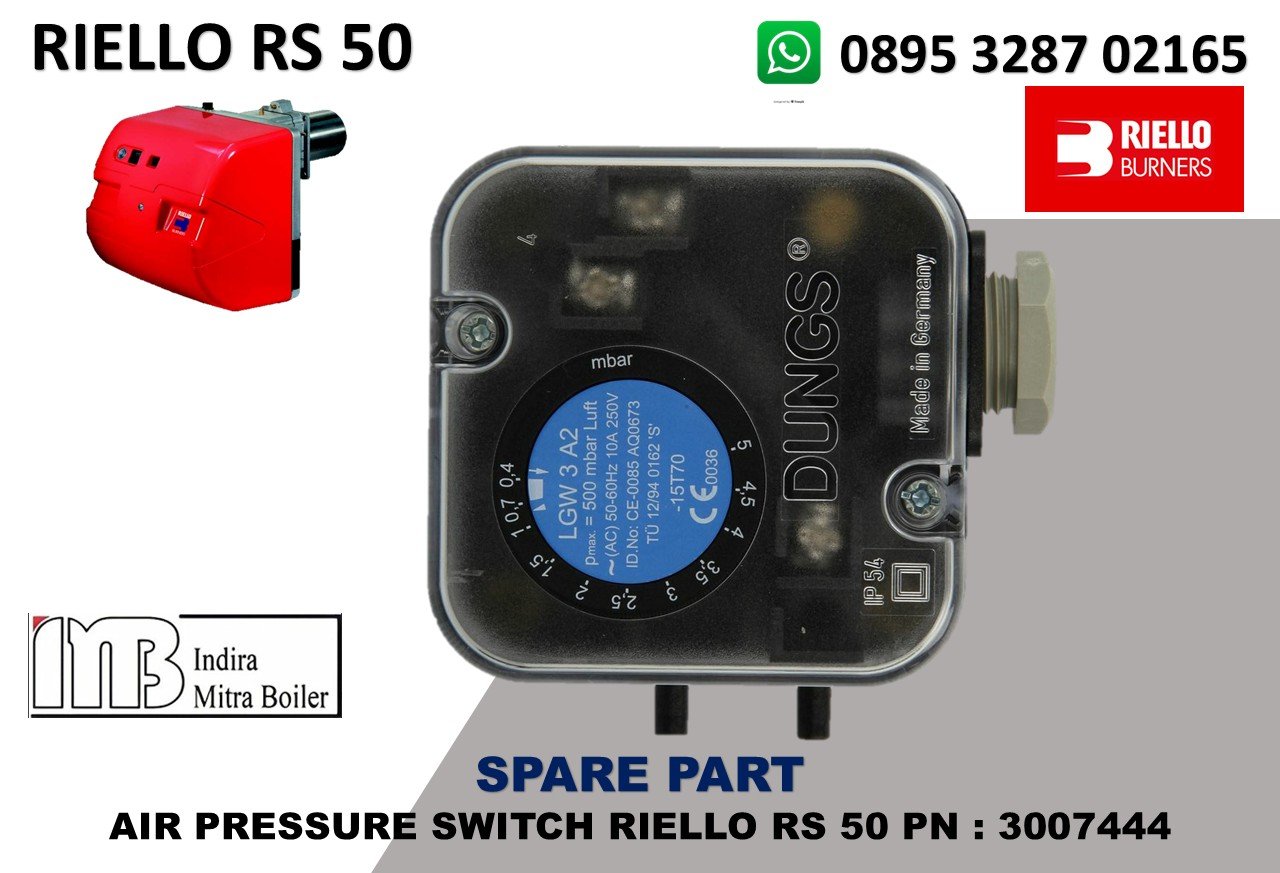

AIR PRESSURE SWITCH RIELLO RS 50 PN : 3007444

P/N 3007444 adalah AIR PRESSURE SWITCH / AIR PRESSURE SWITCH (PRESSOSTAT UDARA) untuk burner Riello RS 50. Pada parts diagram RS 50 Type 811 T1, komponen ini tercantum sebagai “AIR PRESSURE SW (REPLACES 8016)”. Fungsi utama Air pressure switch berfungsi memastikan fan telah menghasilkan tekanan/aliran udara pembakaran yang cukup sebelum burner diperbolehkan melanjutkan proses pembakaran.

• Brand : Riello
• P/N : 3007444
• Nama : Air Pressure Switch
• Fungsi : Monitoring tekanan/aliran udara pembakaran
• Aplikasi : Riello RS 50
• Type : RS 50 Type 811 T1 / 811 M dan varian terkait
• Replacement : Menggantikan 8016
• Pressure switch type : LGW 10 A2 pada listing pengganti
• Fungsi safety : Airflow interlock
• Terkait : Fan, air damper, control box

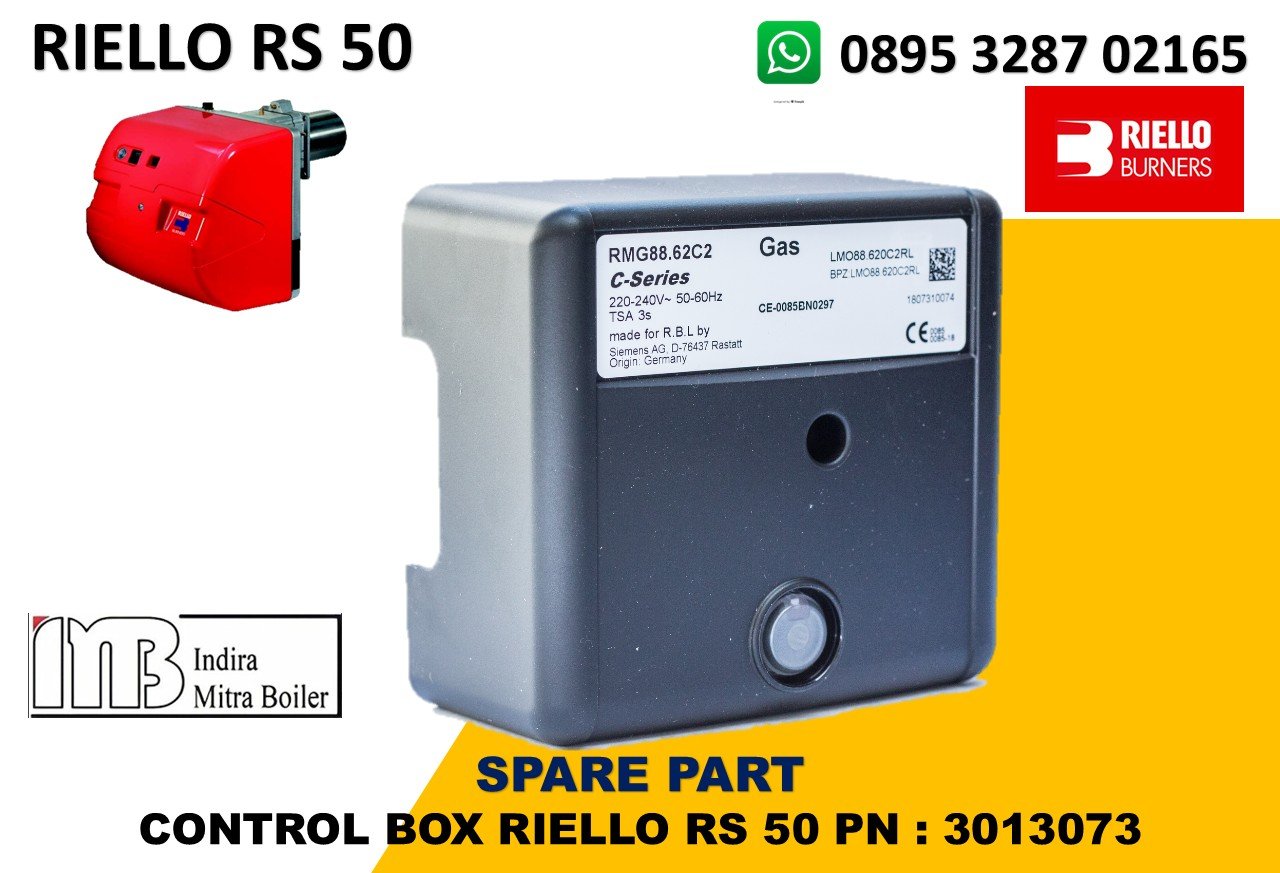

CONTROL BOX RIELLO RS 50 PN : 3013073

P/N 3013073 adalah CONTROL BOX / AUTOMATIC BURNER CONTROL tipe RMG 88.62C2, yaitu unit kontrol utama sekaligus perangkat keselamatan burner. P/N ini terdaftar langsung pada parts diagram Riello RS 50 Type 811 T1. Fungsi utama Control box 3013073 adalah “otak” burner. Unit ini mengatur seluruh sequence operasi dan memastikan burner hanya bekerja apabila kondisi keselamatan terpenuhi.

• Brand : Riello
• P/N : 3013073
• Nama : Control Box / Burner Control
• Model : RMG 88.62C2
• Siemens type : LMO88.620C2RL
• Aplikasi : Riello RS 50
• RS 38 Type : 811 T1
• Supply : 220–240 V AC, 50/60 Hz
• TSA / ignition safety time : 3 detik
• Fungsi : Burner sequence, ignition, flame supervision & safety shutdown
• Status generasi baru : CMG 88.62D2, P/N tetap 3013073

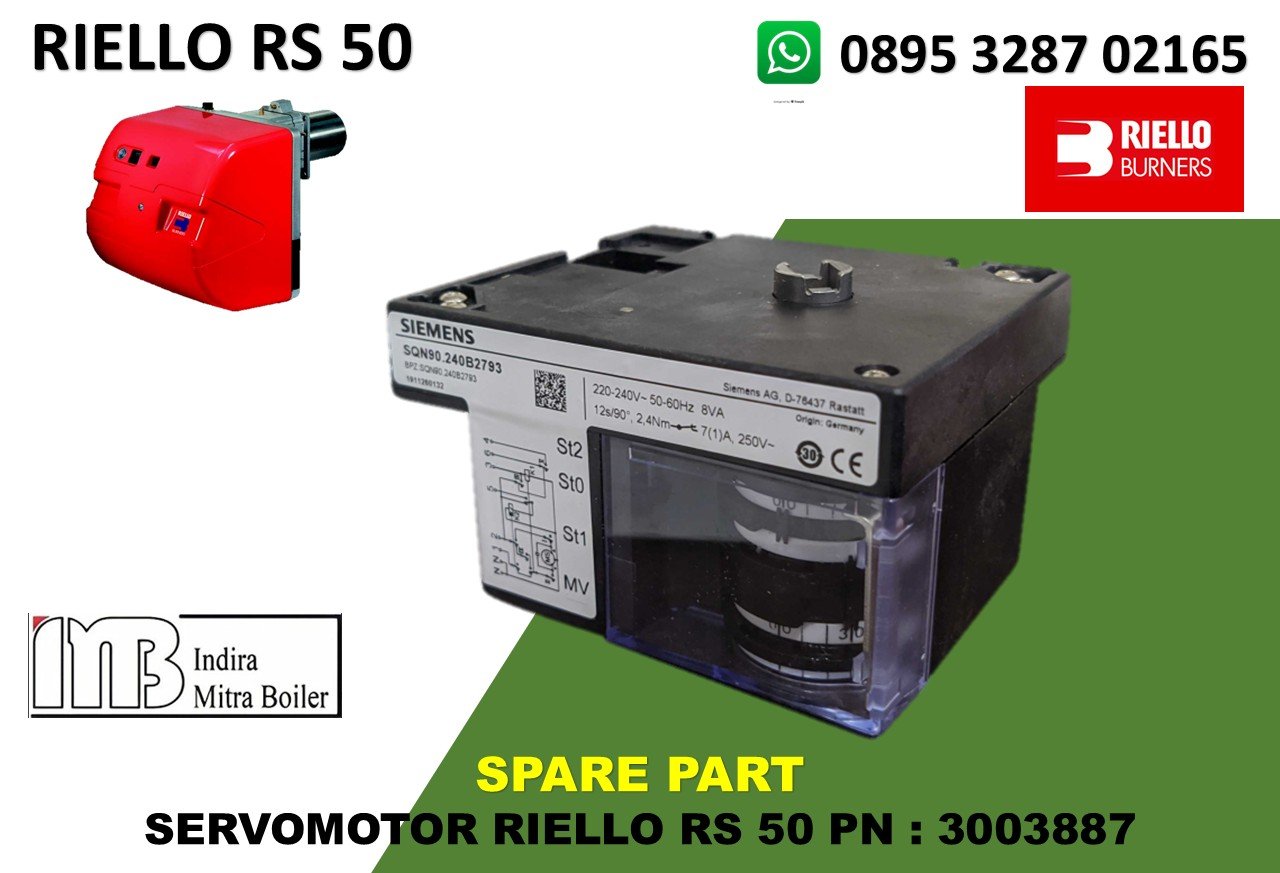

SERVOMOTOR RIELLO RS 50 PN : 3003887

Part Riello 3003887 / SQN90.240B2793 tercatat digunakan pada beberapa burner Riello, termasuk RS 28, RS 34, RS 38, RS 44 dan RS 50. Untuk RS 50, part ini tercatat pada beberapa tipe burner seri 811. Servomotor PN : 3003887 berfungsi sebagai penggerak dan pengatur posisi air damper pada burner Riello. Servo menerima perintah dari sistem kontrol burner, kemudian memutar damper ke posisi yang diperlukan.

• Manufacturer : Riello
• Part Number : 3003887
• Model / Type : Siemens SQN90.240B2793
• Jenis : Servo motor / actuator
• Aplikasi utama : Burner Riello RS 28–RS 50
• Tegangan : AC 220–240 V
• Frekuensi : 50–60 Hz
• Sudut putaran : 0–90°
• Waktu putar : 90° ±12 detik
• Torsi : 2,4 Nm
• Konsumsi daya : ±8 VA
• Protection : IP40
• Berat : ±0,55–0,61 kg
• Dimensi : ±100 × 55 × 86 mm
• Arah putaran : Counter-clockwise, tergantung konfigurasi pemasangan
• Jenis penggerak : Motor listrik dengan mekanisme gear dan cam/switch internal

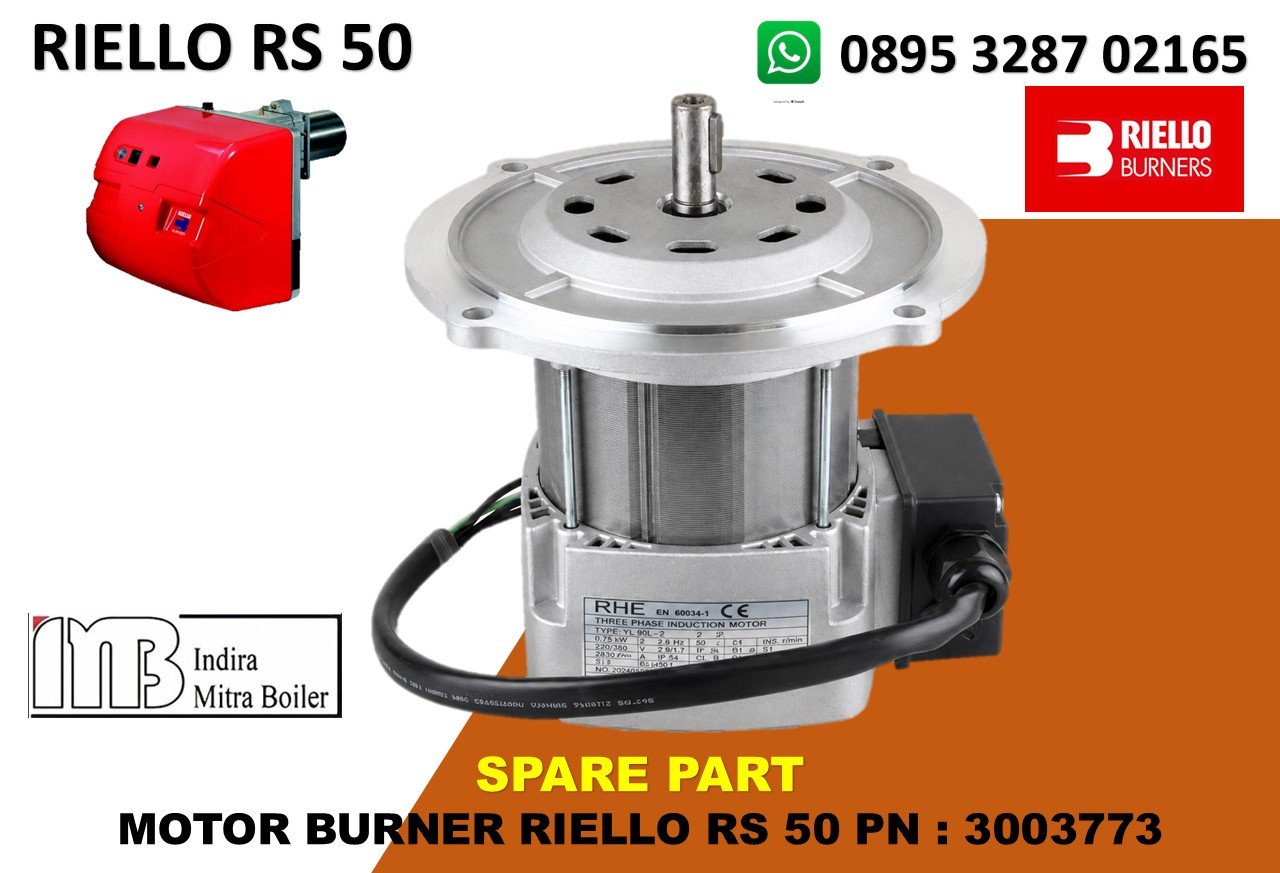

MOTOR BURNER RIELLO RS 50 PN : 3003773

P/N 3003773 adalah MOTOR UTAMA BURNER untuk Riello RS 50, yang berfungsi memutar fan/blower sehingga menghasilkan aliran udara pembakaran. P/N ini secara eksplisit tercantum sebagai “MOTOR (RS50/RL50)” pada parts diagram RS 50 Type 811 T1. Fungsi utama Motor 3003773 merupakan penggerak mekanis utama burner

• Brand : Riello
• P/N : 3003773
• Nama : Motor Burner
• Aplikasi : Riello RS 50 / RL 50
• RS 50 Type : 811 T1 / 811 M dan varian terkait
• Fungsi : Menggerakkan fan/blower
• Fan terkait : 3003762
• Short shaft : 3003778
• Connector : 3003891
• Air pressure switch : 3007444

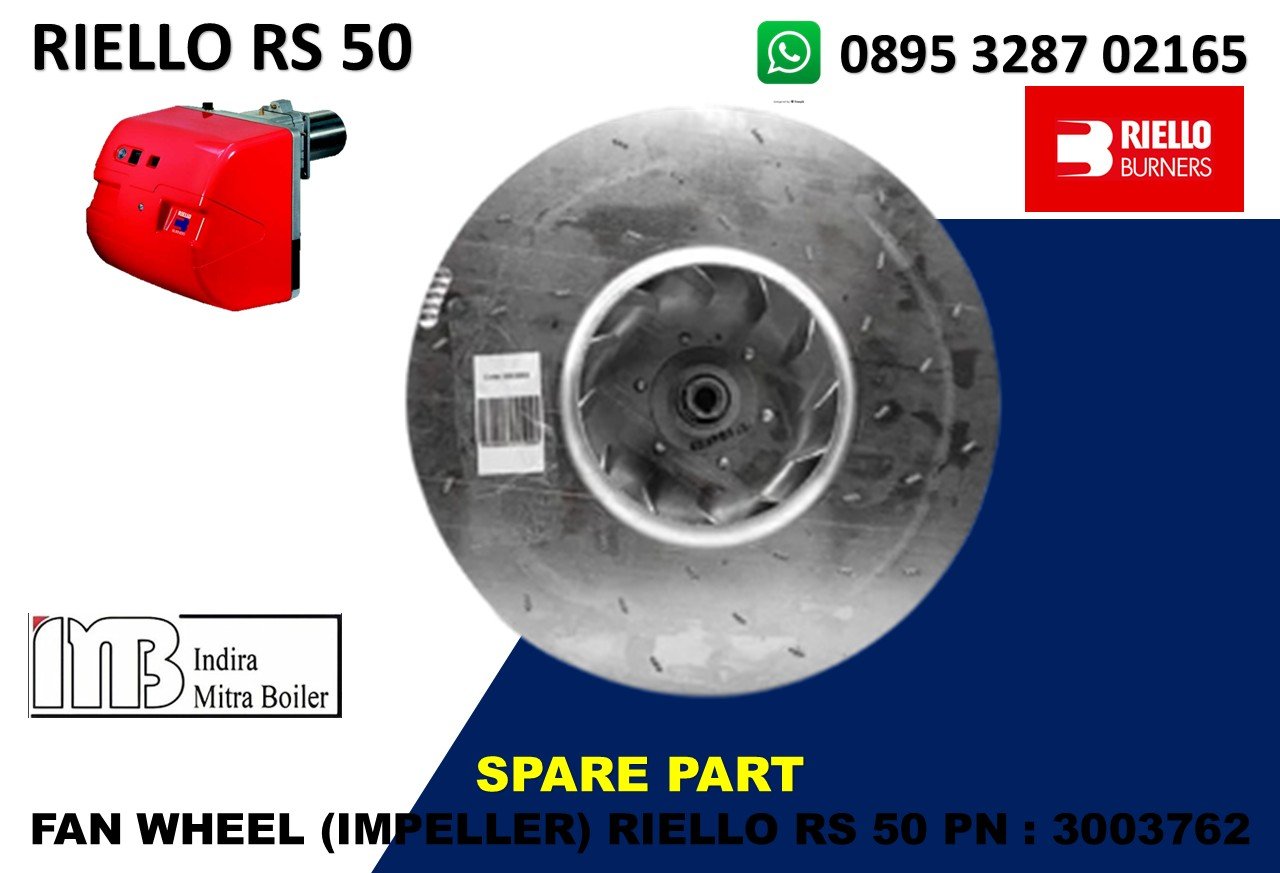

FAN WHEEL (IMPELLER) RIELLO RS 50 PN : 3003762

P/N 3003762 adalah FAN WHEEL / FAN IMPELLER, yaitu roda kipas utama pada burner Riello RS 50. Komponen ini dipasang pada poros motor dan berfungsi menghasilkan aliran udara pembakaran yang dibutuhkan burner. Pada parts list Riello, P/N 3003762 tercantum sebagai FAN (RS50/RL50). Fungsi utama Fan wheel 3003762 mengubah tenaga putar dari motor menjadi aliran udara bertekanan untuk proses pembakaran.

• Brand : Riello
• P/N : 3003762
• Nama : Fan Wheel / Fan Impeller
• Aplikasi : Riello RS 50 / RL 50
• Fungsi : Menghasilkan airflow untuk pembakaran
• Penggerak : Motor 3003773
• Poros terkait : Short Shaft 3003778
• Terkait : Air Pressure Switch 3007444
• Posisi : Housing/fan assembly burner

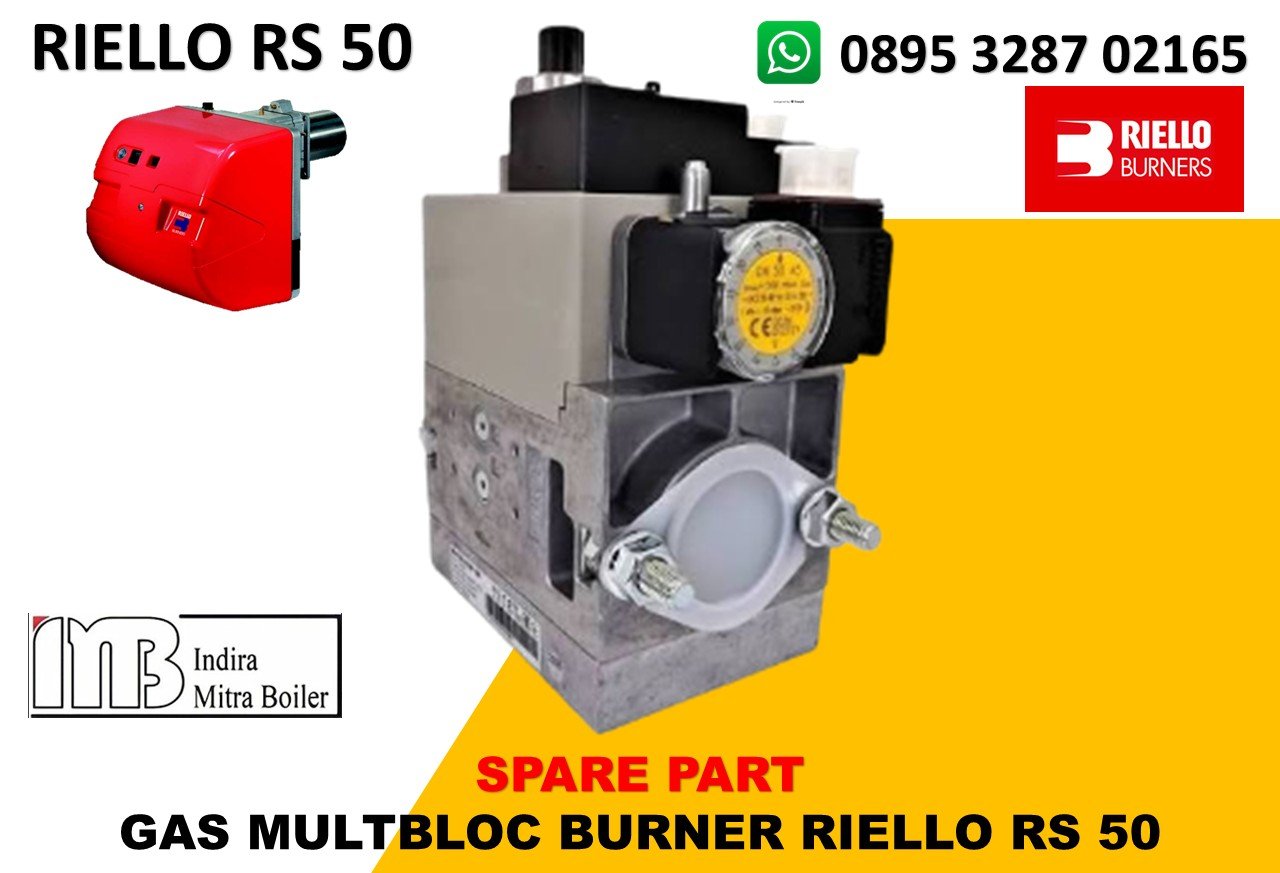

GAS MULTBLOC BURNER RIELLO RS 50

Untuk Riello RS 50, Gas Multibloc adalah bagian dari GAS TRAIN, yaitu rangkaian pengaman dan pengatur suplai gas sebelum gas masuk ke burner. Riello menyatakan bahwa gas train dipasok terpisah dari burner dan harus dipilih berdasarkan kapasitas burner serta tekanan gas supply. Gas Multibloc mempunyai fungsi penting untuk mencegah burner menerima suplai gas yang tidak sesuai.

• Brand : Riello
• Burner : RS 50
• Nama : Gas Multibloc / Gas Train
• Fungsi : Mengatur, menstabilkan & mengamankan suplai gas
• Tipe : Multibloc / composed, tergantung konfigurasi
• Standard : EN 676
• Maximum pressure Multibloc : Hingga 360 mbar
• Posisi : Upstream/sebelum burner
• Connection : Tergantung model gas train
• Fuel : Natural gas / sesuai konfigurasi burner
