WATER TUBE BOILER 100KG/H – 300KG/H – 500KG/H – 1000KG/H

WATER TUBE BOILER VERTICAL

Water Tube Boiler fabrikal lokal ini telah banyak di gunakan di seluruh indonesia, dengan desaign Vertikal yang simple tidak membutuhkan ruang yang luas dan cepat menghasilkan steam. kami PT Indira Dwi Mitra memiliki beberapa type Boiler Water Tube Vertical sebagai berikut:

WATER TUBE BOILER 100KG/H

  • Type Boiler : IDM 100
  • Produksi : PT Indira Dwi Mitra
  • Kapasitas Uap 100 Kg/h
  • Tekanan kerja 0.4/0.7 Kg/cm2
  • Kapasitas Thermal 30 – 120kW
  • Pipa bakar boiler Ø 2” x 3,2mm
  • Power Source 1,5 kw
  • Efisiensi 90 +/-5 %
  • Diameter 1000 mm
  • Tinggi 1100 mm
  • Diameter Gas outlet / Cerobong 150 mm
  • Diameter outlet uap DN 25
  • Diameter inlet air umpan DN 25
  • Transport Weight / Operating Weight 600kg

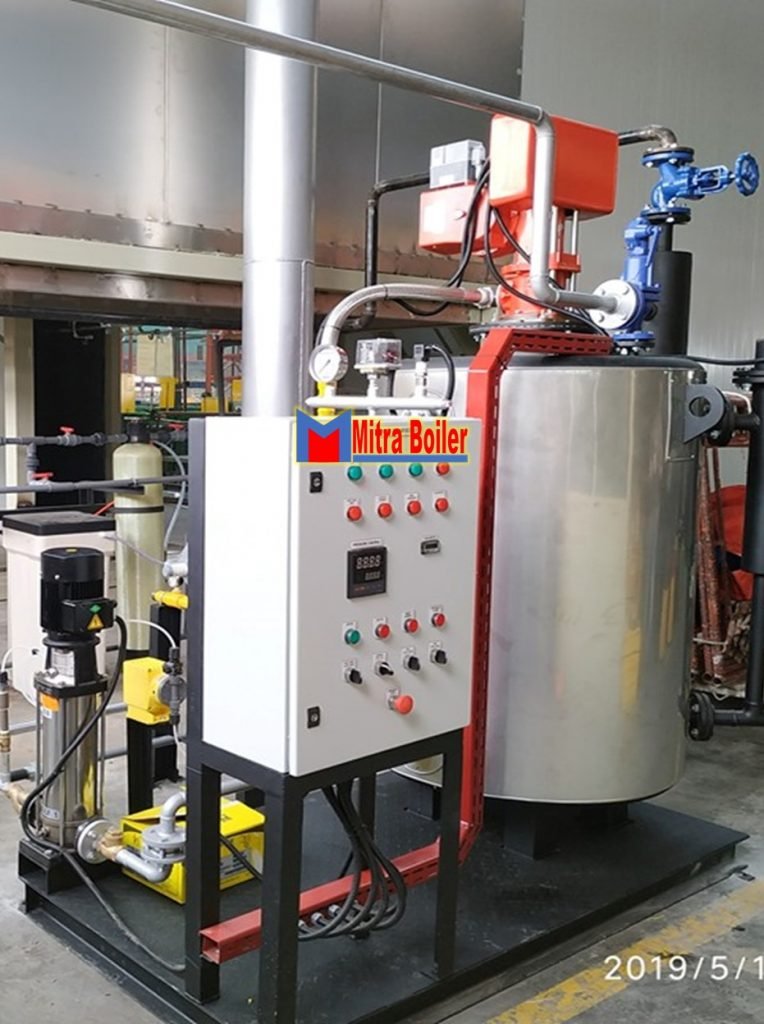

WATER TUBE BOILER 300KG/H

  • Type Boiler : IDM 300
  • Produksi : PT Indira Dwi Mitra
  • Kapasitas Uap 300 Kg/h
  • Tekanan kerja 0.4/0.7 Kg/cm2
  • Kapasitas Thermal 40 – 250kW
  • Pipa bakar boiler Ø 2” x 3,2mm
  • Power Source 1,5 kw
  • Efisiensi 90 +/-5 %
  • Diameter 1080 mm
  • Tinggi 1950 mm
  • Diameter Gas outlet / Cerobong 200 mm
  • Diameter outlet uap DN 25
  • Diameter inlet air umpan DN 25
  • Transport Weight / Operating Weight 7500kg

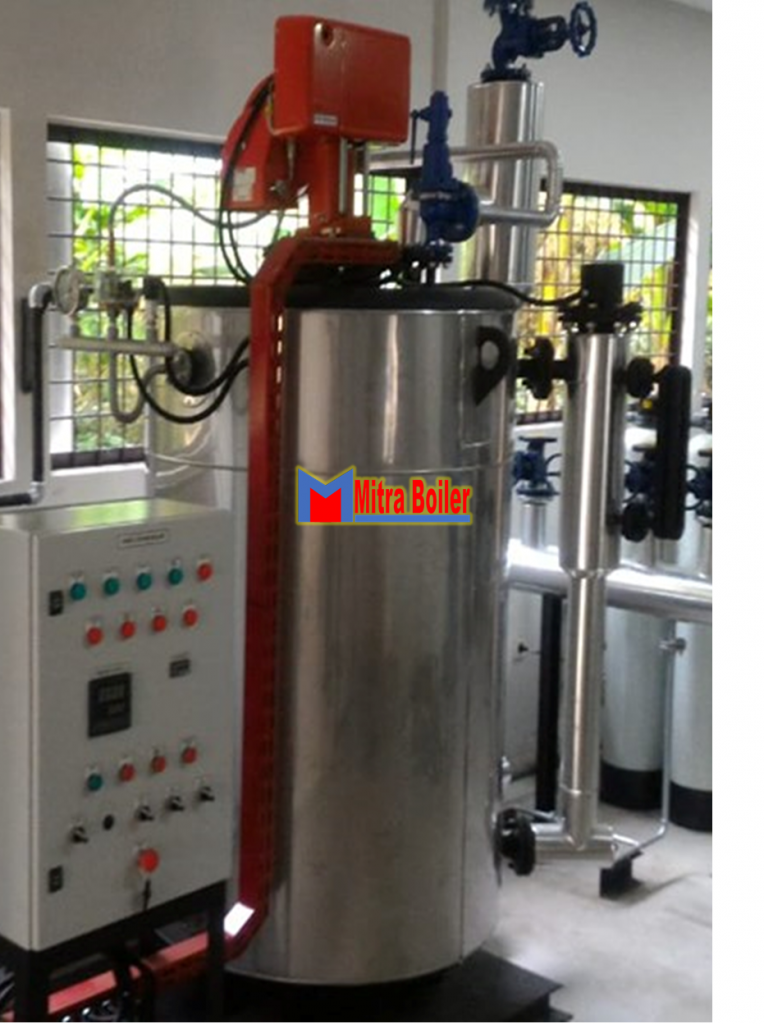

WATER TUBE BOILER 500KG/H

  • Type Boiler : IDM 500
  • Produksi : PT Indira Dwi Mitra
  • Bahan Bakar : Gas, Solar, CNG
  • Kapasitas Uap 500 Kg/h
  • Tekanan kerja 0.4/0.7 Kg/cm2
  • Kapasitas Thermal 80 – 410kW
  • Pipa bakar boiler Ø 2” x 3,2mm
  • Power Source 1,5 kw
  • Efisiensi 90 +/-5 %
  • Diameter 1500 mm
  • Tinggi 3200 mm
  • Diameter Gas outlet / Cerobong 250 mm
  • Diameter outlet uap DN 25
  • Diameter inlet air umpan DN 25
  • Transport Weight / Operating Weight 1100kg





WATER TUBE BOILER 1000KG/H

  • Kapasitas Uap : 1000 Kg/h
  • Type : IDM-Winsketel 1000
  • Bahan Bakar : Gas, Solar CNG dll
  • Tekanan kerja : 10 Kg/cm2
  • Tingkat Komponen Dalam Negeri (TKDN) : 45 %
  • Kapasitas Thermal : 420 – 950 kW
  • Pipa bakar boiler : Ø 2” x 3,2 mm
  • Power Source : 1,5 kw
  • Efisiensi : 90 +/-5 %
  • Diameter : 1500 mm
  • Tinggi : 2300 mm
  • Diameter Gas outlet / Cerobong : 350 mm
  • Diameter outlet uap : DN 40
  • Diameter inlet air umpan : DN 25
  • Transport Weight / Operating Weight : 1600 kg







Boiler dengan desaign menarik, Standar ASME dan memiliki Sertificat dari Depnaker.

Bagian utama boiler 100Kg, 300Kg, 500Kg, 1000Kg/h

  • Drum air berfungsi untuk menampung air boiler dan ruang uap.
  • Panel electric control berfungsi untuk mengontrol operasi boiler.
  • Gelas penduga (sight glass) berfungsi untuk mengetahui batas/level permukaan air dalam drum, untuk memudahkan pengontrolan air dalam ketel selama operasi.
  • Katup inlet air berfungsi untuk pengisian air boiler dari tangki umpan.
  • Pompa air berfungsi untuk mengisi air dari tangki umpan ke drum.
  • Safety valve berfungsi untuk mengamankan drum boiler dari tekanan uap yang lebih, alat ini bekerja membuang uap apabila tekanan melebihi dari tekanan yang telah ditentukan sesuai dengan penyetelan katup alat ini. Umumnya pada katup pengaman tekanan pada katup pengaman uap kering tekanannya 10 kg/cm2.
  • Steam outlet valve befungsi untuk mengatur aliran uap dari drum ke pengguna.
  • Blowdown valve berfungsi ungtuk menmbuang endapan pada dasar drum.
  • Manometer berfungsi untuk mengetahui tekanan dalam drum, alat pengukur.
  • Tekanan uap di dalam ketel yang dipasang satu buah untuk tekanan uap panas lanjut. Untuk menguji kebenaran penunjukan alat ini, pada setiap manometer dipasang valve yang digunakan untuk memasang manometer penara (manometer tera).
  • Elemen pemanas (heater) berfungsi untuk memanaskan air menjadi uap di dalam drum.



Demikian Pengenalan Singkat mengenai Steam Boiler IDM-Winsketel dengan kapasitas steam 100Kg – 1000 Kg/jam, Info lebih lanjut dapat menghubungi kami.
