BOILER KAPASITAS 750KG – 1000 KG/JAM

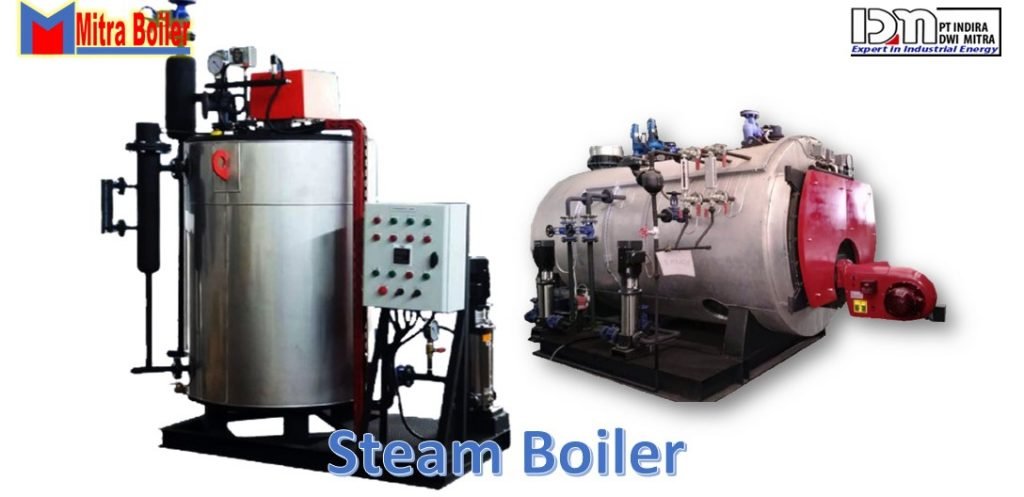

Steam Boiler Vertikal 750-1000 Kg/Jam

Boiler dengan kapasitas 750–1.000 kg/jam adalah boiler steam (uap) dengan kapasitas produksi 750–1.000 kg uap per jam.

Artinya:

• 750 kg/jam = menghasilkan sekitar 750 kg steam per jam
• 1.000 kg/jam = menghasilkan sekitar 1.000 kg steam per jam
• Setara dengan 0,75–1,0 ton steam/jam (TPH).

Secara umum, boiler ini dapat disebut boiler kapasitas 0,75–1 ton/jam.

Perkiraan kebutuhan burner

Kebutuhan burner tergantung tekanan kerja, temperatur feedwater, efisiensi boiler, dan jenis bahan bakar. Sebagai gambaran, untuk boiler 750–1.000 kg/jam, kebutuhan energi pembakaran biasanya berada di kisaran ±500–750 kW, sehingga pemilihan burner harus dilakukan berdasarkan data boiler sebenarnya.

Untuk Steam boiler dengan kapasitas 750 kg – 1000 kg banyak di gunakan pada industri menengah dan besar yang di mana membutuhkan kapasitas steam dan pemanasan yang besar dengan rancangan desain 3 Phase dan 2 Phase di mana kami menyediakan dengan sistem fire tube dan water tube.

Pengertian Boiler adalah Sebuah ketel uap biasanya merupakan bejana tertutup yang terbuat dari baja. Fungsinya adalah memindahkan panas yang dihasilkan pembakaran bahan bakar ke air yang pada akhirnya akan menghasilkan uap/Steam. Uap yang dihasilkan bisa dimanfaatkan untuk: mesin pembakaran luar seperti mesin uap dan turbin,  suplai tekanan rendah bagi kerja proses di industri seperti industry pemintalan, pabrik gula dsb.

Bagian – Bagian Pada Steam Boiler

 Steam Boiler menghasilkan air panas, dimana bisa digunakan untuk instalasi pemanas bertekanan rendah.Istilah-istilah penting pada ketel uap1.

Kulit ketel. (boiler shell)Dibuat dari pelat baja yang dilengkungkan membentuk silinder dan di keling atau dilas. Kulit ketel harusmempunyai kapasitas yang cukup bagi airdan uap.

Ruang bakar. Adalah ruang, umumnya dibawah kulit boiler, tempat membakar bahan bakar yang akan digunakanuntuk memanaskan air.

Panggangan. Adalah sebuah pelat datar di dalam ruang bakar, dimana bahan bakar (batubara atau kayu) dibakar.Panggangan biasanya terdiri dari batang besi cor yang berjarak diantaranya supaya udara untukpembakaran bisa melewatinya.

Tungku. Adalah ruang diatas panggangan dan di bawah kulit ketel. Tungku biasa disebut juga kotak api (firebox).

Permukaan pemanas. Adalah bagian dari permukaan ketel, dimana terkena langsung ke api (atau gas panas dari api).

Mounting. Adalah semua fitting yang dipasang pada ketel supaya bisa beroperasi dengan benar. Fitting inidiantaranya adalah : indikator ketinggian, pengukur tekanan, katup pengaman dsb.

Asesoris. Komponen – komponen pendukung pada mesin Steam Boiler.

Steam Boiler Vertikal

Detail Spesifikasi Boiler 750KG – 1000 Kg/Jam

• Steam production  : 750 – 1000 Kg/h
• Design pressure  : 11,7 bar
• Max working pressure  : 10 bar

TOTAL ELECTRIC POWER :

• Heavy fuel oil KW : 9,6
• Natural gas or diesel oil KW : 4,6

FUEL CONSUMPTION AT 100% OF THE LOAD :

• Heavy fuel oil : 40 – 70,3 Kg/h
• Natural gas  : 45 – 80,2 Nm3/h
• Diesel oil  : 66,8 kg/h

FUEL CALORIFIC POWER :

• Heavy fuel oil  : 9.7 Kcal/kg
• Natural gas  : 8.5 Kcal/Nm3
• Diesel oil  10.2 Kcal/kg

Komponen pendukung Steam Boiler

1. Tangki air harian, Exel 500 Liter
2. Pompa air Boiler 1 Unit
3. Safety Valve 2 Unit
4. Water softener

• • Type : Tangki Pentair 9″X48″ with manual valve softener
  • Include : Pipa tengah 3/4-inch,strainer atas dan bawah single
  • In/Out  : 1-inch
  • Pressure tangki  : 10 Bar

5. Chemical dosing pump

• • Type : Dosing pump
  • Merk  : LMI-Milton

    6. Cerobong /gas buang boiler

• • Material  : Mild Steel tebal 4mm
  • Dimensi   : OD300xH±6.000mm
  • Aksesories  : Penunjuk suhu dan lubang uji emisi

yang terpenting dari spesifikasi di atas adalah Boiler memiliki Sertificat Depnaker, NDT ( Non Destructive Test ) dan Boiler di fabrikasi oleh Perusahaan yang sudah memiliki izin Fabrikasi.

Pemilihan Ketel Uap Pemilihan jenis dan ukuran ketel uap tergantung pada faktor-faktorberikut:
