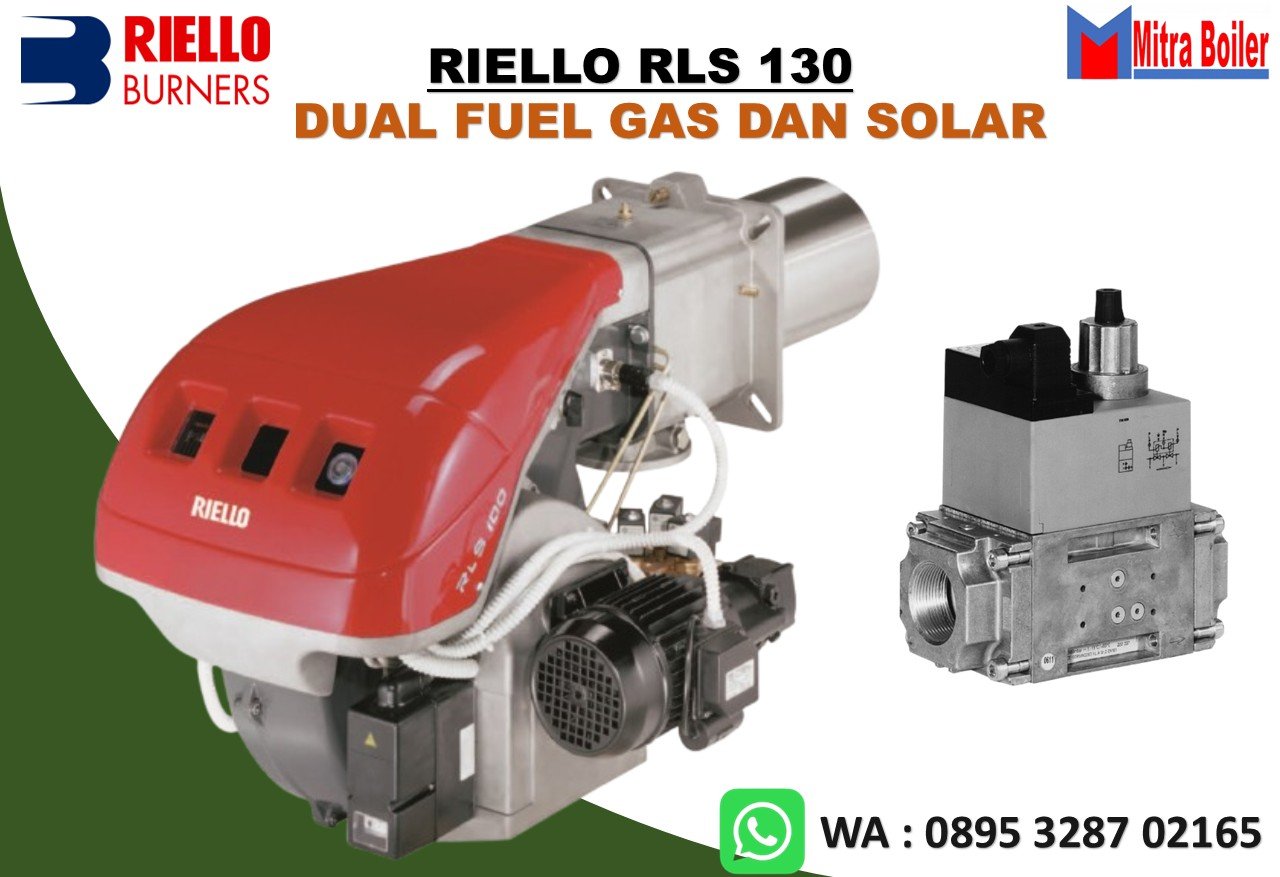

Seri pembakar RLS 130 mencakup jarak tembak dari 465/930 – 1395 kW, dan telah dirancang untuk digunakan pada ketel air panas bersuhu rendah atau sedang, generator udara panas atau uap, ketel minyak diatermik. Operasi adalah “dua tahap”; pembakar dilengkapi dengan PANEL LED perangkat elektronik, yang memasok diagnostik status pembakar. Optimalisasi emisi suara dijamin dengan penggunaan kipas dengan bilah lengkung terbalik dan material peredam suara yang tergabung dalam sirkuit hisap udara. Performa kipas dan kepala pembakaran yang meningkat menjamin fleksibilitas penggunaan dan kerja yang sangat baik di semua tingkat pembakaran.

• CODE    : 3485401
• MODEL: RLS 130
• TYPE     : 689 T1

TECHNICAL DATA

Electrical data

• Main electrical supply: 3 ~ 230/400V +/-10% 50Hz
• Auxiliary circuit electrical supply 1N ~ 230V 50Hz
• Fan motor IE3 rpm : 2860
  • V : 230/400
  • W : 2200
  • A : 7.9 – 4.6
• Pump motor rpm : 2730
  • V : 230/240
  • W : 550
  • A : 3.6 (2.4)
• Pump motor capacitor µF 25
• Ignition transformer V1 – V2 : 230 V – 2 x 5 kV
  • I1 – I2  : 1.9 A – 30 mA
• Max. main electrical supply absorbed electric power
  • Light oil : W max 2588
  • Gas W : max 2588
• Max. auxiliary electrical supply absorbed electric power
  • Light oil : W Max 1000
  • Gas : W Max 400
• Protection level IP 44

SEPESIFIKASI DUAL FUEL BURNER RIELLO RLS 130

DUAL FUEL BURNER RIELLO RLS 130 GAS DAN SOLAR

• Pembakar minyak monoblok dengan rancangan paksa dan operasi tiga tahap, sepenuhnya otomatis, terdiri dari:
• Sirkuit hisap udara berlapis material kedap suara
• Kipas dengan bilah melengkung ke depan dengan tingkat tekanan tinggi
• Peredam udara untuk pengaturan udara yang dikontrol oleh ram hidrolik tiga tahap
• Motor starter pada 2850 rpm, tiga fase 400 V dengan netral, 50 Hz
• Kepala pembakaran, yang dapat diatur berdasarkan keluaran pembakaran, dilengkapi dengan:
• kerucut ujung baja tahan karat, tahan terhadap korosi dan suhu tinggi
• elektroda pengapian
• cakram stabilitas nyala api
• Pompa roda gigi untuk suplai bahan bakar bertekanan tinggi, dilengkapi dengan:
• filter
• pengatur tekanan
• sambungan untuk memasang pengukur tekanan dan vakuometer
• bypass internal untuk pemasangan pipa tunggal
• Unit katup dengan katup pengaman oli dan tiga katup penghantar oli pada sirkuit keluaran;
• Fotosel untuk deteksi api
• Kotak kontrol pengaman pembakar berbasis mikroprosesor, dengan fungsi diagnostik
• Sakelar on/off pembakar
• Jendela inspeksi api
• Palang geser untuk memudahkan pemasangan dan perawatan
• Filter pelindung terhadap gangguan radio
• Tingkat perlindungan listrik IP X0D (IP 40).

CARA KERJA BURNER RIELLO RLS 130

• Saat panel kontrol utama boiler meminta pasokan panas (Demand ON), control box menyalakan motor listrik 3-phase pembakar.
• Motor menggerakkan kipas sentrifugal (fan blower) berdaya besar untuk meniupkan udara segar ke dalam ruang pembakaran.
• Servomotor elektrik bergerak membuka peredam udara (air damper) ke posisi bukaan maksimum (100%) selama kurang lebih 20 detik. Proses ini bertujuan menyapu bersih sisa uap gas terperangkap dari siklus sebelumnya guna menghindari risiko ledakan spontan (backfire).
• Air Pressure Switch: Sensor ini memantau hembusan angin. Jika tekanan udara minimum keselamatan terpenuhi, sensor mengirimkan kontak sinyal aman kepada control box.

• Servomotor memutar balik posisi air damper dan katup kupu-kupu gas (gas butterfly valve) ke posisi bukaan minimum (setelan awal untuk Api 1).
• Ignition transformer aktif mengalirkan tegangan tinggi ke ujung elektroda pengapian untuk menghasilkan busur percikan api listrik konstan.
• Katup solenoid pengaman dan katup tahap 1 pada rangkaian Gas Train terbuka. Gas mengalir, bercampur secara ideal dengan udara pembakaran di kepala pembakaran (combustion head), lalu langsung tersulut oleh percikan elektroda membentuk Api Tahap 1 (Api Kecil / minimal daya ±486 kW).
• Sensor Deteksi Api (UV Cell): Karena burner ini bertipe bahan bakar ganda, sensor menggunakan fototabung UV (UV cell) bersensitivitas tinggi. Jika api stabil terdeteksi dalam hitungan detik (safety time), trafo pemantik mati. Jika gagal mendeteksi api, burner langsung masuk status Lockout (lampu indikator merah menyala).

• Apabila sistem boiler masih membutuhkan pasokan energi besar untuk mencapai suhu target, servomotor secara perlahan, halus, dan progresif membuka katup gas kupu-kupu sekaligus membuka peredam udara secara sinkron via mekanisme tuas mekanis (cam variabel).
• Kapasitas pembakaran merangkak naik secara bertahap tanpa lonjakan tekanan mendadak hingga mencapai pembakaran penuh (Api Tahap 2 / Api Besar hingga 1608 kW).

• Motor listrik burner menyala untuk memutar kipas pembakaran sekaligus memutar poros pompa solar tekanan tinggi.
• Sembari kipas melakukan pra-ventilasi ruang bakar dengan membuka air damper secara maksimal, solar dihisap dari tangki harian dan bersirkulasi di dalam sirkuit pompa untuk menaikkan tekanan kerja hidrolik (biasanya diatur pada rentang 12 bar untuk Api 1 dan mencapai 22 bar untuk Api 2).

• Setelah fase pra-ventilasi selesai, servomotor memposisikan kembali air damper ke setelan udara Api 1.
• Trafo pemantik melepaskan percikan listrik tegangan tinggi pada elektroda.
• Katup solenoid solar untuk Nozzle 1 terbuka. Solar dikabutkan menjadi partikel mikro bertekanan tinggi, bercampur dengan oksigen, lalu tersulut menghasilkan Api Tahap 1 (Api Kecil / minimal daya ±685 kW). Sensor UV Cell memantau keaktifan api ini secara instan.

• Jika instruksi kapasitas penuh aktif dari panel boiler, servomotor bergerak membuka air damper ke posisi maksimum.
• Secara bersamaan, katup solenoid solar untuk Nozzle 2 terbuka.
• Bahan bakar kini disemprotkan melalui kedua nozzle secara bersamaan, menghasilkan kerapatan daya maksimal (Api Tahap 2 hingga 1608 kW) untuk mengejar target penguapan atau pemanasan boiler secara cepat.

• Modulasi Turun: Saat parameter suhu atau tekanan boiler mendekati titik target (setpoint), burner akan menurunkan kapasitasnya kembali ke Api Tahap 1 (pada mode gas diturunkan secara progresif halus via servomotor, sedangkan pada mode solar diturunkan dengan menutup solenoid Nozzle 2).
• Shutdown: Begitu kebutuhan panas terpenuhi sepenuhnya, seluruh katup solenoid (baik gas maupun solar) menutup rapat secara instan sehingga api padam total. Motor kipas burner tetap berputar selama beberapa saat (post-purge) untuk mendinginkan komponen internal kepala pembakaran stainless steel sebelum burner benar-benar kembali ke mode siaga (standby).
