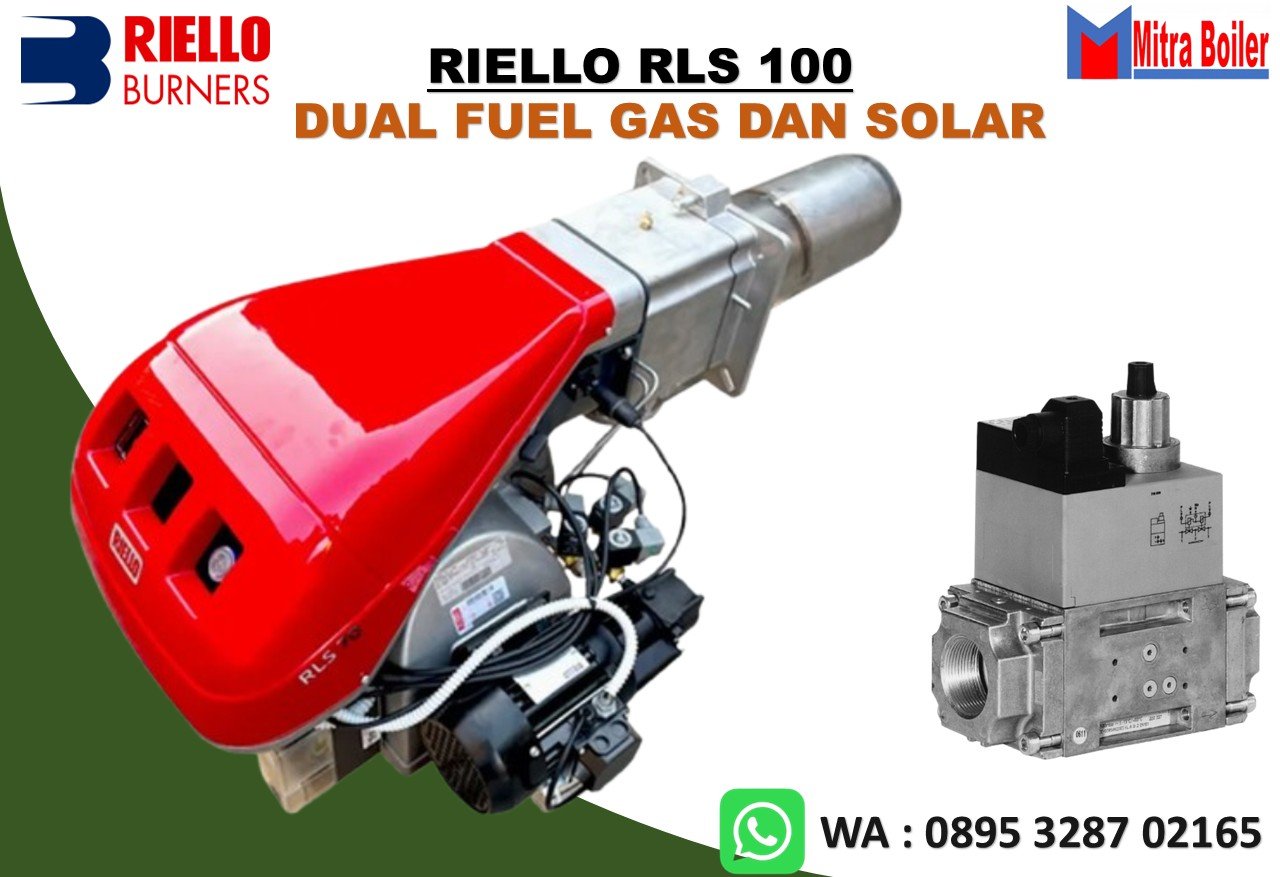

DUAL FUEL BURNERS RIELLO RLS 100 – SOLAR DAN GAS
DUAL FUEL BURNERS RIELLO RLS 100 – SOLAR DAN GAS
Seri pembakar RLS 100 mencakup jarak tembak dari 349/698 – 1163 kW, dan telah dirancang untuk digunakan pada ketel air panas bersuhu rendah atau sedang, generator udara panas atau uap, ketel minyak diatermik.
-
DUAL FUEL BURNERS (TWO STAGE) RLS 100
JUAL DUAL FUEL BURNERS (TWO STAGE) RLS 100
Seri pembakar RLS 100 mencakup jarak tembak dari 349/698 – 1163 kW, dan telah dirancang untuk digunakan pada ketel air panas bersuhu rendah atau sedang, generator udara panas atau uap, ketel minyak diatermik. Operasi adalah “dua tahap”; pembakar dilengkapi dengan PANEL LED perangkat elektronik, yang memasok diagnostik status pembakar. Optimalisasi emisi suara dijamin dengan penggunaan kipas dengan bilah lengkung terbalik dan material peredam suara yang tergabung dalam sirkuit hisap udara. Performa kipas dan kepala pembakaran yang meningkat menjamin fleksibilitas penggunaan dan kerja yang sangat baik di semua tingkat pembakaran.
- CODE : 3485201
- MODEL: RLS 100
- TYPE : 688 T1
TECHNICAL DATA
No Parameter Spesifikasi MODEL : RLS 100 | TYPE : 685 T1 1 Output Power / Delivery 349 / 698 – 1163 kW | 29,5 / 59 – 98 kg/jam 2 Bahan Bakar Light Oil, viskositas pada 20 °C: maks. 6 mm²/s (1,5 °E – 6 cSt) 3 Gas Alam G20 (methane) – G21 – G22 – G23 – G25 4 GPL G30 (propane) – G31 (butane) 5 Tekanan Gas pada Pengiriman Maksimum G20 / G25 / G31: 10 / 13 / 12 – 360 mbar 6 Operasi Intermiten (min. 1 pemberhentian dalam 24 jam) 7 Mode Operasi Dua tahap (nyala api tinggi dan rendah) dan satu tahap (semua-tidak ada) 8 Output Pompa pada Tekanan 12 bar 220 kg/jam 9 Rentang Tekanan 10 – 20 bar 10 Suhu Bahan Bakar Maks. 60 °C 11 Jumlah Nozzle 2 12 Aplikasi Standar Boiler: air, uap, minyak diatermik 13 Suhu Lingkungan 0 – 40 °C 14 Suhu Udara Pembakaran Maks. 60 °C 15 Tingkat Kebisingan – Tekanan Suara 77,5 dBA 16 Tingkat Kebisingan – Daya Suara 88,5 dBA 17 Berat (termasuk kemasan) 78 – 80 kg Electrical data
- Main electrical supply: 3 ~ 230/400V +/-10% 50Hz
- Auxiliary circuit electrical supply 1N ~ 230V 50Hz
- Fan motor IE3 rpm : 2860
- V : 230/400
- W : 1500
- A : 5.5 – 3.4
- Pump motor rpm : 2730
- V : 230/240
- W : 550
- A : 3.6 (2.4)
- Pump motor capacitor µF 25
- Ignition transformer V1 – V2 : 230 V – 2 x 5 kV
- I1 – I2 : 1.9 A – 30 mA
- Max. main electrical supply absorbed electric power
- Light oil : W max 1880
- Gas W : max 1880
- Max. auxiliary electrical supply absorbed electric power
- Light oil : W Max 1000
- Gas : W Max 400
- Protection level IP 44
SPESIFIKASI
JUAL DUAL FUEL BURNER RIELLO RLS 100 GAS DAN SOLAR
Pembakar bahan bakar ganda monoblok dengan aliran udara paksa, pengoperasian dua tahap, terdiri dari:
- Sirkuit penghisap udara dilapisi dengan bahan peredam suara
- Kipas dengan bilah lengkung terbalik
- Motor penggerak kipas
- Peredam udara untuk pengaturan udara yang dikendalikan oleh servomotor
- Sakelar tekanan udara minimum
- Kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan
- Pompa roda gigi untuk pasokan bahan bakar bertekanan tinggi
- Motor penggerak pompa
- Katup pengaman oli
- Dua katup oli (tahap 1 dan 2)
- Kotak kontrol keselamatan pembakar
- Perangkat elektronik untuk memeriksa semua mode operasional pembakar (Panel LED)
- Sel foto UV untuk deteksi nyala api
- Sakelar hidup/mati pembakar
- Pemilih Oli/Gas
- Sakelar manual tahap 1 dan 2
- Steker untuk sambungan listrik (RLS 28-38-50)
- Jendela inspeksi nyala api
- Batang geser untuk pemasangan dan perawatan yang lebih mudah
- Filter pelindung terhadap interferensi radio
- Tingkat perlindungan listrik IP 44.
Perlengkapan standar:
- 1 flensa saluran gas
- 1 gasket flensa
- 4 sekrup untuk memasang flensa
- 1 pelindung termal
- 4 sekrup untuk memasang flensa pembakar ke boiler
- 2 pipa fleksibel untuk koneksi ke jaringan pasokan oli
- 2 nipple untuk koneksi ke pompa dengan gasket
- Kit untuk transformasi ke LPG
- Fairlead untuk koneksi listrik (untuk model RLS 28-38-50)
- Buku petunjuk pemasangan, penggunaan, dan perawatan
- Katalog suku cadang.
CARA KERJA BURNER RIELLO RLS 100
Cara kerja Burner Riello RLS 100 didasarkan pada sistem pembakaran bahan bakar ganda (dual-fuel) yang mendukung penggunaan Gas (LPG/CNG/Natural Gas) dan Solar (Light Oil). Sebagai model berkapasitas besar, Riello RLS 100 mampu menghasilkan output daya termal berkisar antara 349 hingga 1163 kW (atau setara dengan kapasitas panas hingga 1.000.000 Kcal/jam).Kedua sistem pembakaran—baik gas maupun solar—dioperasikan secara otomatis menggunakan kontrol dua tahap (two-stage / high-low flame). Burner ini juga dilengkapi dengan panel diagnostik LED internal untuk memantau status operasional secara langsung. Transisi bahan bakar dapat diatur secara praktis menggunakan sakelar pemilih (selector switch) gas/oil pada panel kontrol burner.Berikut adalah urutan sekuensial tahapan kerja Riello RLS 100 berdasarkan jenis bahan bakar yang dipilih:A. Operasi Menggunakan Bahan Bakar GAS (Two-Stage / Api Kecil & Api Besar)Ketika sakelar pemilih diposisikan pada mode GAS, burner akan mengikuti siklus pembakaran otomatis berikut:1. Fase Pra-Ventilasi (Pre-Purge Phase)- Saat panel kontrol boiler mendeteksi penurunan suhu atau tekanan di bawah target (Demand ON), control box akan menyalakan motor listrik utama.
- Motor menggerakkan kipas sentrifugal (fan blower) berdesain bilah kurva terbalik (reverse curve blades) untuk meniupkan udara segar ke dalam ruang bakar.
- Servomotor elektrik bergerak membuka peredam udara (air damper) ke posisi bukaan maksimum (100%) selama kurang lebih 20 detik. Proses pra-ventilasi ini bertujuan menyapu bersih sisa uap gas terperangkap dari siklus sebelumnya agar tidak memicu ledakan spontan (backfire).
- Air Pressure Switch: Sensor ini memantau hembusan angin. Jika tekanan udara minimum keselamatan terpenuhi, sensor mengirim sinyal aman kepada control box untuk melanjutkan langkah berikutnya.
2. Tahap Pengapian & Api Tahap 1 (Low Fire)- Servomotor memutar balik posisi air damper ke posisi bukaan minimum (setelan awal udara untuk Api 1).
- Ignition transformer aktif mengalirkan tegangan tinggi ke ujung elektroda pengapian untuk menghasilkan busur percikan api listrik konstan.
- Katup solenoid pengaman dan katup tahap 1 pada rangkaian Gas Train terbuka. Gas mengalir menuju kepala pembakaran (combustion head), bercampur secara ideal dengan pasokan udara minimum, lalu seketika tersulut oleh percikan elektroda membentuk Api Tahap 1 (Api Kecil / minimal daya ±349 kW).
- Sensor Deteksi Api (UV Cell): Karena bertipe bahan bakar ganda, sensor menggunakan fototabung ultraviolet (UV cell). Jika api stabil terdeteksi dalam hitungan detik (safety time), trafo pemantik dimatikan. Jika gagal mendeteksi api, burner langsung masuk status Lockout (lampu indikator merah menyala).
3. Perpindahan ke Api Tahap 2 (High Flame Operation)- Apabila sistem boiler masih membutuhkan pasokan energi besar untuk mencapai suhu target, control box mengaktifkan perintah Api Tahap 2.
- Katup Solenoid Tahap 2 pada Gas Train terbuka penuh, secara bersamaan servomotor pengatur udara bergerak membuka air damper ke bukaan maksimal.
- Peningkatan volume gas dan pasokan udara secara sinkron menghasilkan pembakaran maksimal (Api Tahap 2 / Api Besar hingga 1163 kW) untuk mempercepat proses perpindahan panas.
B. Operasi Menggunakan Bahan Bakar SOLAR (Two-Stage / Dua Nozzle)Ketika sakelar pemilih diposisikan pada mode SOLAR (LIGHT OIL), burner akan mengalihkan jalur kontrol kelistrikan ke sistem hidrolik solar:1. Fase Pra-Ventilasi & Sirkulasi Solar- Motor listrik burner menyala untuk memutar kipas pembakaran sekaligus memutar poros pompa solar tekanan tinggi.
- Sembari kipas melakukan pra-ventilasi ruang bakar dengan membuka air damper secara maksimal, solar dihisap dari tangki harian dan bersirkulasi di dalam sirkuit pompa untuk menaikkan tekanan kerja hidrolik (pabrikan menyetel tekanan awal pompa sebesar 12 bar).
2. Pengapian Api Tahap 1 (Low Fire / Nozzle 1)- Setelah fase pra-ventilasi selesai, servomotor memposisikan kembali air damper ke setelan udara Api 1.
- Trafo pemantik melepaskan percikan listrik tegangan tinggi pada elektroda.
- Katup solenoid solar untuk Nozzle 1 terbuka. Solar dikabutkan menjadi partikel mikro bertekanan tinggi, bercampur dengan oksigen, lalu tersulut menghasilkan Api Tahap 1 (Api Kecil). Sensor UV Cell memantau keaktifan api ini secara instan.
3. Perpindahan ke Api Tahap 2 (High Fire / Nozzle 1 + Nozzle 2)- Jika instruksi kapasitas penuh aktif dari panel kontrol boiler, servomotor bergerak membuka air damper ke posisi maksimum.
- Secara bersamaan, katup solenoid solar untuk Nozzle 2 terbuka.
- Bahan bakar kini disemprotkan melalui kedua nozzle secara bersamaan, menghasilkan kerapatan daya maksimal (Api Tahap 2 hingga 1163 kW) untuk mengejar target penguapan atau pemanasan boiler secara cepat.
C. Modulasi Turun & Pemadaman Aman (Shutdown)- Modulasi Dua Tahap: Saat parameter suhu atau tekanan boiler mendekati titik target (setpoint), panel kontrol memutus sinyal Api 2. Burner secara otomatis menutup katup gas/solar tahap 2 dan meredam bukaan udara kembali ke posisi Api Tahap 1 (Api Kecil) agar suhu tidak berlebih (overshoot).
- Shutdown: Begitu kebutuhan panas terpenuhi sepenuhnya, seluruh katup solenoid (baik gas maupun solar) menutup rapat secara instan sehingga api padam total. Motor kipas burner tetap berputar selama beberapa saat (post-purge) untuk mendinginkan komponen internal kepala pembakaran stainless steel sebelum burner benar-benar kembali ke mode siaga (standby).
KATALOG CATALOG RIELLO RLS_TS0040UK01
