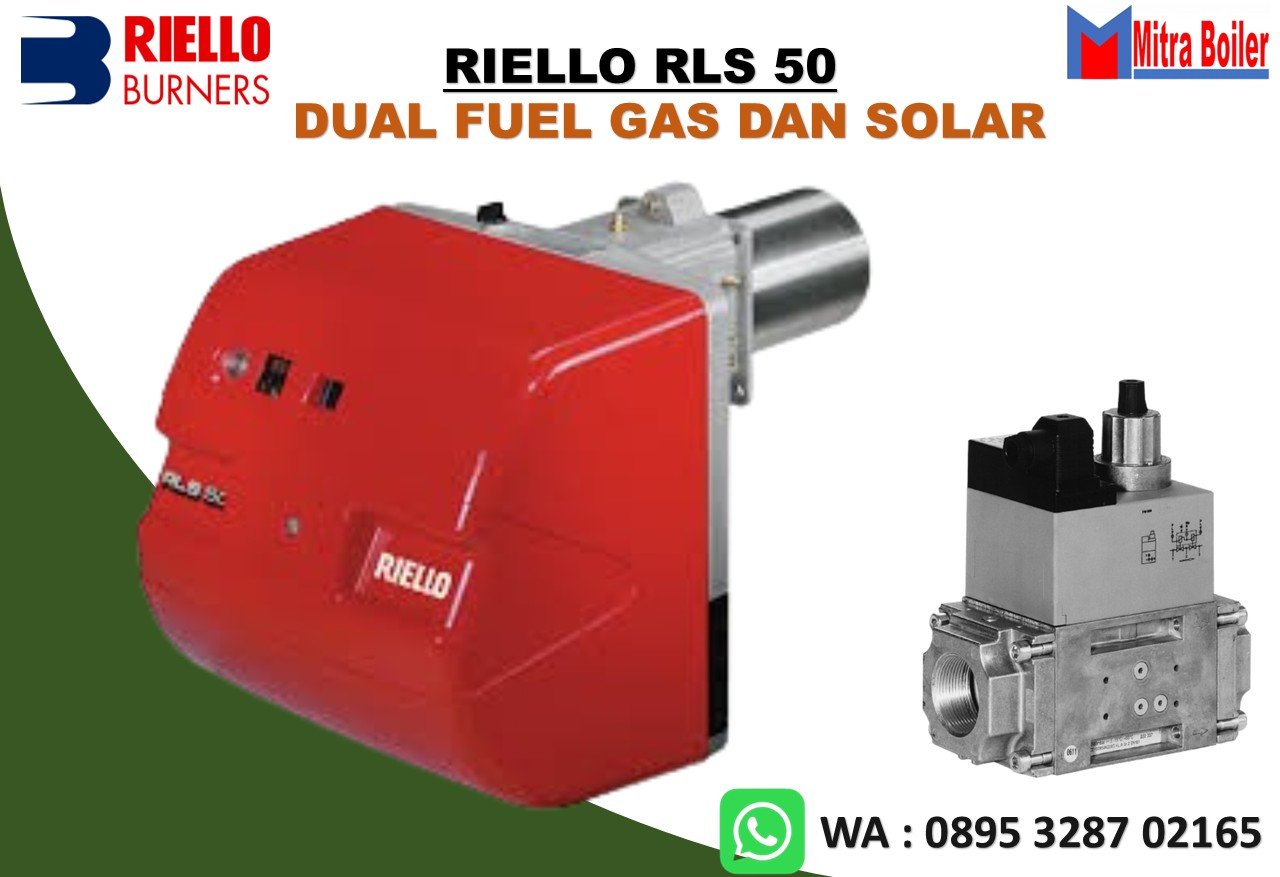

DUAL FUEL BURNERS (TWO STAGE) RLS 50

DUAL FUEL BURNERS (TWO STAGE) RLS 50

JUAL DUAL FUEL BURNERS (TWO STAGE) RLS 50

Seri pembakar RLS 50 mencakup jarak tembak dari 145/290 hingga 581 kW, dan telah dirancang untuk digunakan pada ketel air panas bersuhu rendah atau sedang, generator udara panas atau uap, ketel minyak diatermik. Operasi adalah “dua tahap”; pembakar dilengkapi dengan PANEL LED perangkat elektronik, yang memasok diagnostik status pembakar. Optimalisasi emisi suara dijamin dengan penggunaan kipas dengan bilah lengkung terbalik dan material peredam suara yang tergabung dalam sirkuit hisap udara. Performa kipas dan kepala pembakaran yang meningkat menjamin fleksibilitas penggunaan dan kerja yang sangat baik di semua tingkat pembakaran.

• CODE: 3484601
• MODEL: RLS 50 TC
• TYPE: 686 T1

TECHNICAL DATA

• MODEL: RLS 50
• TYPE: 686 T1
• OUTPUT (1)
  DELIVERY (1)
  2nd stage kW: 290 – 581 / Kg/h: 24,5 – 49
  min. 1st stage kW: 100 / Kg/h: 12,3
• FUEL LIGHT OIL, viscosity at 20 °C: 6 mm2/s max (1,5 °E – 6 cSt)
•             NATURAL GAS: G20 (methane) – G21 – G22 – G23 – G25
•             GPL – G30 (propane) – G31 (butane)
• Gas pressure at maximum delivery (2) gas: G20/G25/G31 mbar : 14 / 20,8 / 10,5
• OPERATION – Intermittent (min. 1 stop in 24 hours)
  – Two-stage (high and low flame) and single-stage (all – nothing)
• NOZZLES number: 2
• STANDARD APPLICATIONS Boilers: water, steam, diathermic oil
• AMBIENT TEMPERATUR °C 0 – 40
• COMBUSTION AIR TEMPERATURE °C max 60
• ELECTRICAL SUPPLY V: 230-400 with neutral +/-10% – Hz: 50 – three-phase ~
• ELECTRIC MOTORS rpm: 2800
  Fan motor : V : 220 / 240 – 350 / 415, W : 650, A : 3 – 1,7
  Fan motor capacitor µF : –
  Pump motor : V : 220/240, W : 90, A : 0,8
  Pump motor capacitor µF : 5
• IGNITION TRANSFORMER V1 – V2 : 230 V – 2 x 5 kV, I1 – I2 : 1,9 A – 30 mA
• PUMP delivery (at 12 bar) pressure range fuel temperature kg/h: 67, bar: 4 – 18, ° C max: 60
• ELECTRICAL POWER CONSUMPTION: W max 910
• ELECTRICAL PROTECTION: IP 44
  Noise levels (3) Sound pressure
  Sound power 72
  dBA 68

SPESIFIKASI BURNER

JUAL DUAL FUEL BURNER RIELLO RLS 50 GAS DAN SOLAR

Pembakar bahan bakar ganda monoblok dengan aliran udara paksa, pengoperasian dua tahap, terdiri dari:
– Sirkuit penghisap udara dilapisi dengan bahan peredam suara
– Kipas dengan bilah lengkung terbalik
– Motor penggerak kipas
– Peredam udara untuk pengaturan udara yang dikendalikan oleh servomotor
– Sakelar tekanan udara minimum
– Kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan
– Pompa roda gigi untuk pasokan bahan bakar bertekanan tinggi
– Motor penggerak pompa
– Katup pengaman oli
– Dua katup oli (tahap 1 dan 2)
– Kotak kontrol keselamatan pembakar
– Perangkat elektronik untuk memeriksa semua mode operasional pembakar (Panel LED)
– Sel foto UV untuk deteksi nyala api
– Sakelar hidup/mati pembakar
– Pemilih Oli/Gas
– Sakelar manual tahap 1 dan 2
– Steker untuk sambungan listrik (RLS 28-38-50)
– Jendela inspeksi nyala api
– Batang geser untuk pemasangan dan perawatan yang lebih mudah
– Filter pelindung terhadap interferensi radio
– Tingkat perlindungan listrik IP 44.

Perlengkapan standar:
– 1 flensa saluran gas
– 1 gasket flensa
– 4 sekrup untuk memasang flensa
– 1 pelindung termal
– 4 sekrup untuk memasang flensa pembakar ke boiler
– 2 pipa fleksibel untuk koneksi ke jaringan pasokan oli
– 2 nipple untuk koneksi ke pompa dengan gasket
– ​​Kit untuk transformasi ke LPG
– Fairlead untuk koneksi listrik (untuk model RLS 28-38-50)
– Buku petunjuk pemasangan, penggunaan, dan perawatan
– Katalog suku cadang.

KATALOG CATALOG RIELLO RLS_TS0040UK01
