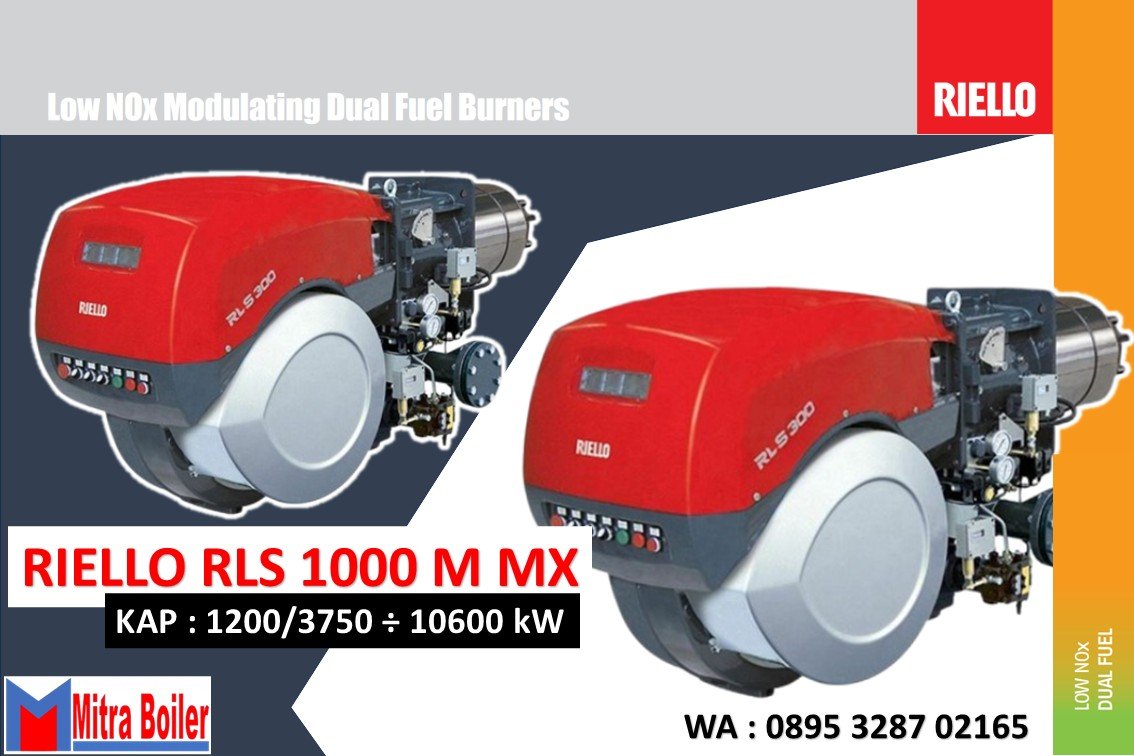

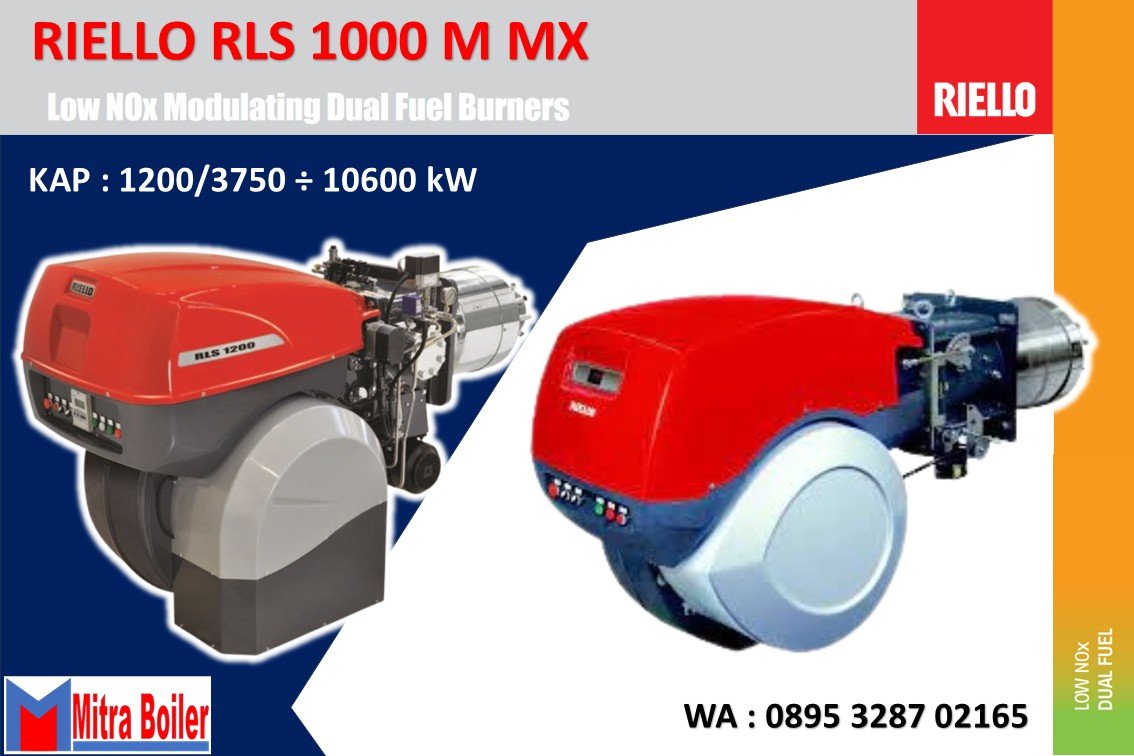

JUAL BURNER RIELLO RLS 1000/M MX – DUAL FUEL LOW NOX
JUAL BURNER RIELLO RLS 1000/M MX – DUAL FUEL LOW NOX
Burner RLS 1000/M MX dicirikan oleh struktur monoblok modular yang berarti semua komponen yang diperlukan dapat digabungkan dalam satu unit sehingga memudahkan, mempercepat, dan yang terpenting, lebih fleksibel dalam pemasangan.
-
JUAL BURNER RIELLO RLS 1000/M MX – DUAL FUEL LOW NOX
JUAL BURNER RIELLO DUAL FUEL RLS 1000/M MX LOW NOX MODULATING
Burner RLS 1000/M MX dicirikan oleh struktur monoblok modular yang berarti semua komponen yang diperlukan dapat digabungkan dalam satu unit sehingga memudahkan, mempercepat, dan yang terpenting, lebih fleksibel dalam pemasangan. Seri ini mencakup rentang daya dari 1200 hingga 10600 kW, dan telah dirancang untuk digunakan pada boiler air panas, boiler air panas berlebih, serta boiler uap.
Pengoperasiannya dapat berupa “progresif dua tahap” atau “modulasi”, untuk kedua jenis bahan bakar, minyak ringan, dan gas, dengan pemasangan regulator logika PID. Perangkat pengatur cam mekanis memungkinkan untuk mencapai rasio modulasi yang tinggi pada semua rentang laju pembakaran. Oleh karena itu, burner dapat memasok daya yang dibutuhkan secara presisi, menjamin tingkat efisiensi sistem yang tinggi dan pengaturan stabilitas, sehingga menghasilkan pengurangan konsumsi bahan bakar dan biaya operasional.
Kepala pembakaran menjamin pengurangan emisi polusi (NOx < 80 mg/kWh pada operasi gas). Desain eksklusif menjamin emisi suara rendah, konsumsi listrik rendah, serta kemudahan penggunaan dan perawatan.
TEKNIKAL DATA
TEKNIKAL DATA
SPESIFIKASI TEKNIS BURNER RLS 1000/M MX 1. Data Umum dan Kapasitas Model RLS 1000/M MX Tipe 1311 T T Output termal minimum–maksimum 1.200 / 3.750–10.600 kW Laju pengiriman bahan bakar 100 / 315–867 kg/jam Bahan bakar Minyak gas dan campuran minyak gas dengan biofuel (FAME sesuai EN 14214) hingga 10% 2. Spesifikasi Gas Tekanan gas pada keluaran maksimum G20/G25: 67,1 / 101,2 mbar dan 97,2 / 145 mbar (perlu konfirmasi pasangan data) 3. Operasi dan Sistem Bahan Bakar Mode operasi Intermiten, dengan minimal 1 penghentian dalam 24 jam Pengaturan kapasitas Dua tahap progresif atau modulasi dengan kit tambahan Keluaran pompa pada 30 bar 1.400 kg/jam Rentang tekanan pompa Belum dapat dipastikan — data sumber tertulis “140 Bar” Suhu maksimum bahan bakar Data sumber memuat “9/40 °C maks. 1826 / 9/40 / 140”; perlu verifikasi terhadap lembar data resmi Nomor nozel 1 4. Aplikasi dan Kondisi Lingkungan Aplikasi standar Boiler air, boiler uap, dan pemanas minyak diatermik Suhu sekitar 0–50 °C Suhu maksimum udara pembakaran 60 °C 5. Tingkat Kebisingan Tekanan suara 85,4 dB(A) Daya suara Data sumber tertulis “100,684,4 / 99,7”; nilai yang benar perlu dikonfirmasi 6. Spesifikasi Kelistrikan Catu daya listrik 3N~ 400 V, 50 Hz Motor kipas IE3 2.940 rpm Tegangan motor kipas 400/690 V Daya motor kipas 21 kW Arus motor kipas 39,6 / 23 A Kecepatan motor pompa 1.400 rpm Tegangan motor pompa 230/400 V Daya motor pompa 2,2 kW Arus motor pompa 8,8 / 5,1 A Trafo pengapian V1–V2 230 V – 1 × 8 kV Trafo pengapian I1–I2 1 A – 20 mA 7. Konsumsi Daya dan Tingkat Perlindungan Konsumsi daya maksimum – minyak ringan 26 kW Konsumsi daya maksimum – gas 23 kW Tingkat perlindungan IP54 DESKRIPSI BURNER RLS/M MX
DESKRIPSI BURNER RIELLO RLS 500/M MX
- Baut pengangkat mata
- Kipas
- Motor kipas
- Servomotor
- Titik uji tekanan gas
- Kepala pembakaran
- Pilot pengapian
- Cakram stabilitas api
- Papan panel listrik – penutup
- Engsel untuk membuka pembakar
- Saluran masuk udara ke kipas
- Manifold
- Layar insulasi termal untuk mengamankan pembakar ke boiler
- Flensa rangkaian gas
- Penutup
- Tuas untuk pergerakan kepala pembakaran
- Roda gigi untuk pergerakan peredam udara
- Sakelar tekanan udara (tipe operasi diferensial)
- Titik uji tekanan udara
- Sakelar tekanan gas maksimum dengan titik uji tekanan
- Fotosel UV
- Titik uji tekanan udara titik uji tekanan “+”
- Pompa
- Motor pompa
- Sakelar tekanan oli minimum
- Sakelar tekanan oli maksimum
- Pengukur tekanan untuk tekanan pada nosel yang kembali
- Pengukur tekanan pengiriman nosel
- Modulator oli
- Pemasangan pengukur tekanan
- Rangkaian gas pilot
DESKRIPSI DATA PANEL BOARD BURNER RIELLO RLS/M MX
DESKRIPSI DATA PANEL BOARD BURNER RIELLO RLS/M MX
- Terminal strip for kits
- Relay outlet – clean contacts
- Ignition transformer
- Bracket for mounting the power regulator RWF
- Stop push-button
- Dial for off – automatic – manual
- Power dial for increase – decrease of power
- Start enabled light
- Motor thermal cutout tripped warning light
- Signal light for burner failure and lock-out reset button
- Control box
- Star-powered/delta-powered starter
- Timer
- Air pressure switch
- Main supply terminal strip
- Entry for power cables and external leads
- Fuel selector and remote fuel selector enabling
- Auxiliary circuits fuse
- Servomotor plug/socket
- Plug-socket valve /Pump motor
- Fan motor thermal cut-out
- Pump motor contactor and thermal cut-out
- Oil/gas selection relay
- Plug-socket maximum gas pressure switch
- Plug-socket flame sensor
