JUAL LEVEL GLASS BOILER – C TO C 280 MM REFLEX
JUAL LEVEL GLASS BOILER – C TO C 280 MM REFLEX
Pengukuran level Gauge/Level Glass Boiler Merupakan Komponen untuk mebaca ketinggian Air pada Drum Boiler, dalam berbagai industri adalah hal yang sangat penting untuk memastikan operasi berjalan dengan aman dan efisien. C to C 280 mm maksudnya di ukur dari center to center Pada Cock Valve Atas dan Bawah dengan Panjang 280mm.
-
JUAL LEVEL GAUGE BOILER – C TO C 280 MM REFLEX
LEVEL GAUGE BOILER – C TO C 280 MM REFLEX
Pengukuran level Gauge/Level Glass Boiler Merupakan Komponen untuk mebaca ketinggian Air pada Drum Boiler, dalam berbagai industri adalah hal yang sangat penting untuk memastikan operasi berjalan dengan aman dan efisien. C to C 280 mm maksudnya di ukur dari center to center Pada Cock Valve Atas dan Bawah dengan Panjang 280mm. Berbagai jenis gauge level cairan digunakan untuk mencapai tujuan ini, termasuk gauge level reflex, gauge level transparan, gauge level bi-colour, dan gauge level magnetik. Berikut adalah prinsip kerja, konstruksi, dan aplikasi dari masing-masing jenis pengukur level tersebut.
Fitur
- Pengukur level kaca tunggal
- Sepenuhnya tertutup oleh bodi baja karbon fabrikasi
- Peringkat tekanan PN16, 25, 40
- Flensa standar = DN20/PN40 atau DN20/ANSI 300
- Kaca standar tipe A = ukuran 30mm

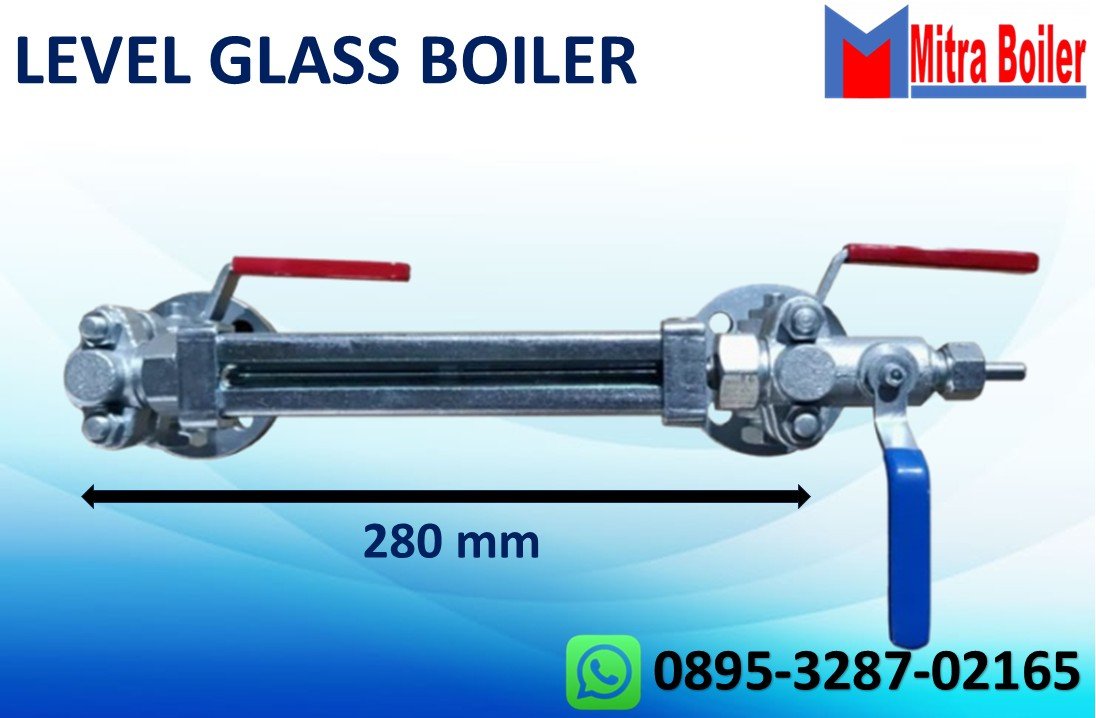

- Panjang Center To Center 280 mm
SPESIFIKASI LEVEL GLASS BOILER – C TO C 280 MM REFLEX
Spesifikasi Teknis
Parameter Spesifikasi Nama Produk Level Glass Boiler Reflex Jenis Reflex Level Gauge Center to Center (C to C) 280 mm Fungsi Menunjukkan ketinggian/level air di dalam boiler secara visual Media Air Boiler / Steam Tipe Kaca Reflex Glass Material Body Carbon Steel / Stainless Steel Material Kaca Reflex Borosilicate Glass Koneksi Flange / Thread, sesuai desain Posisi Pemasangan Vertikal Tekanan Kerja Disesuaikan dengan tekanan kerja boiler Temperatur Kerja Disesuaikan dengan tekanan dan spesifikasi kaca Panjang C to C 280 mm Kelengkapan Valve atas, valve bawah, drain valve, gasket dan baut Aplikasi Steam Boiler, Hot Water Boiler, Tank, dan Pressure Vessel Pengertian C to C 280 mm:
C to C (Center to Center) 280 mm adalah jarak antara titik tengah koneksi/valve bagian atas dan titik tengah koneksi/valve bagian bawah sebesar 280 mm.Prinsip kerja Reflex Level Glass:
Kaca reflex memiliki permukaan beralur prisma yang menghasilkan perbedaan pantulan antara bagian yang berisi air dan bagian yang berisi uap/ruang kosong. Perbedaan pantulan tersebut membuat batas level air dapat terlihat dengan jelas oleh operator.Konstruksi

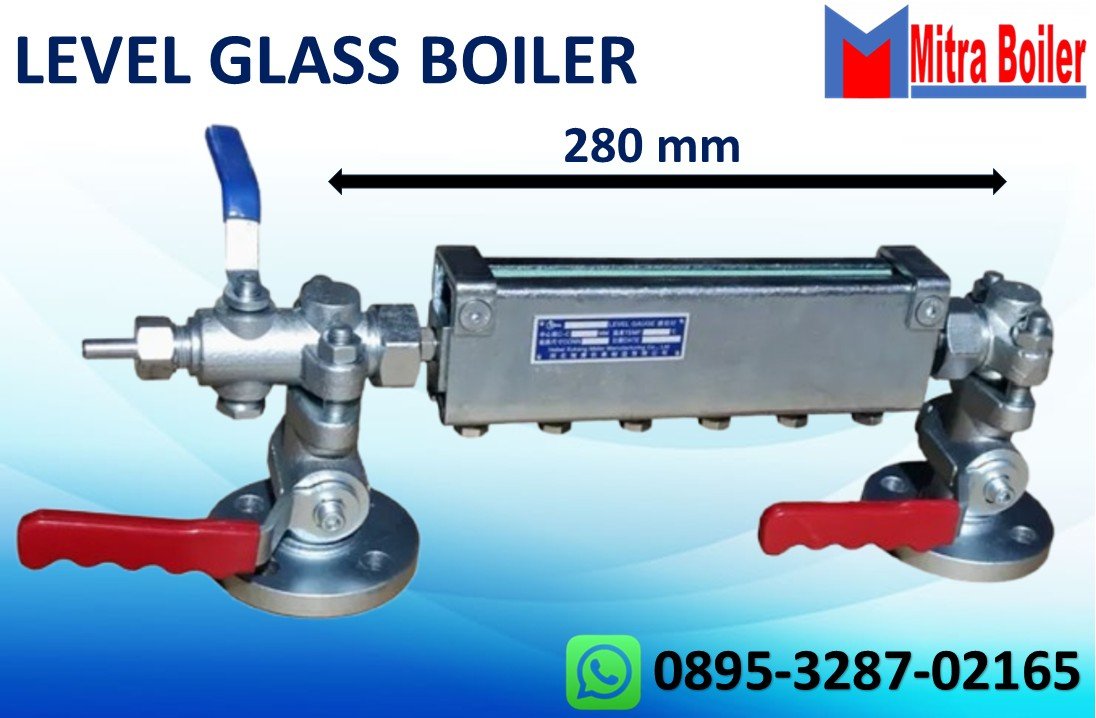

LEVEL GLASS BOILER PANJANG C TO C 280 MM
Pengukur level tipe reflex menggunakan beberapa komponen utama untuk memberikan indikasi visual dari level cairan. Berikut adalah komponen-komponen utama yang terdapat pada pengukur level tipe reflex:- Ruang Proses (Liquid Chamber): Tempat di mana cairan memasuki pengukur.
- Kaca Reflex (Reflex Glass): Kaca khusus dengan permukaan prisma untuk refleksi cahaya.
- Gasket Penyangga (Cushion Gasket): Gasket untuk melindungi dan menopang kaca reflex di dalam pengukur.
- Gasket Penyegel (Sealing Gasket): Gasket untuk menjaga agar tidak terjadi kebocoran antara ruang proses dan kaca reflex.
- Baut U & Mur (U-Bolt & Nut): Baut dan mur untuk mengencangkan semua komponen dalam pengukur.
- Penutup Flensa (Flange Cover): Melindungi hubungan antara pengukur dan flensa tangki.
Proses kerja pengukur level tipe reflex dimulai dengan cairan memasuki ruang proses. Kaca reflex kemudian memberikan representasi visual dari level cairan yang ada. Gasket penyegel menjaga agar tidak terjadi kebocoran antara ruang proses dan kaca reflex. Gasket penyangga dipasang untuk melindungi dan menopang kaca reflex di dalam pengukur, sementara semua komponen dijaga agar tetap terkencang dengan bantuan baut U dan mur.Reflex level gauge digunakan di industri minyak dan gas, kimia, dan pembangkit listrik untuk pengukuran level cairan dalam kondisi tekanan dan suhu tinggi.
