JUAL LEVEL GLASS BOILER REFLEX DAN TRANSPARANT
JUAL LEVEL GLASS BOILER REFLEX DAN TRANSPARANT
Level Glass Boiler adalah Gelas penduga atau sight glass merupakan sebuah komponen penting di boiler yang berfungsi untuk mengetahui secara visual ketinggan udara yang ada di dalam vessel atau drum boiler. Nah pada gelas penduga ini ada 2 buah katup, katup atas disebut steam cock, katup bawah disebut drain cock.
-

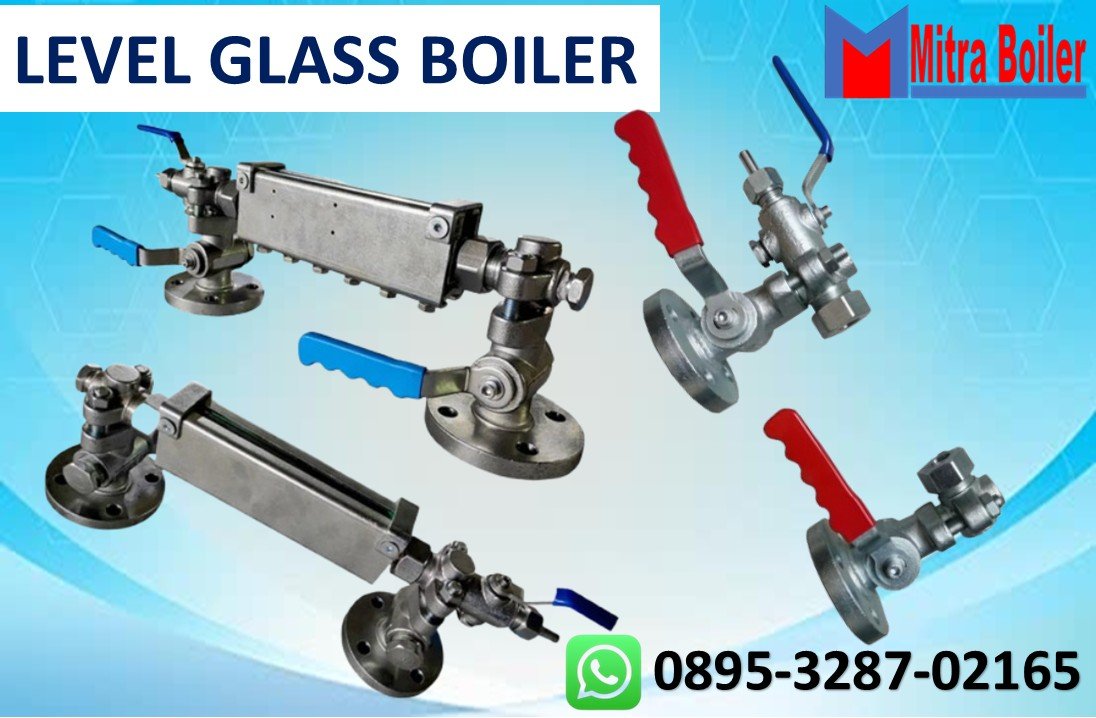

JUAL LEVEL GLASS BOILER – LEVEL GAUGE
Level Glass Boiler adalah Gelas penduga atau sight glass merupakan sebuah komponen penting di boiler yang berfungsi untuk mengetahui secara visual ketinggan udara yang ada di dalam vessel atau drum boiler. Nah pada gelas penduga ini ada 2 buah katup, katup atas disebut steam cock, katup bawah disebut drain cock. Gelas penduga atau sight glass menjadi komponen yang sangat penting saat terjadi masalah pada ketinggian air otomatis. Oleh karena itu, rawatlah dengan baik gelas penduga tersebut.
Prinsip Pengukuran Prinsip pengukur tingkat reflektif didasarkan pada perbedaan indeks bias cairan dan uap. Kaca pengukur memiliki alur prisma siku-siku pada sisi yang menghadap cairan. Level ditampilkan sebagai hasil dari prinsip pembiasan cahaya. Area yang berisi cairan sepenuhnya menyerap sinar cahaya dan tampak gelap; sedangkan sinar cahaya dipantulkan sepenuhnya pada area yang berisi gas/udara yang tampak terang.
Fitur
- Pengukur level kaca tunggal
- Sepenuhnya tertutup oleh bodi baja karbon
- Peringkat tekanan PN16, 25, 40
- Standar flensa = DN20/PN40 atau DN20/ANSI 300
- Kaca standar tipe A = ukuran 30mm
Manfaat
- tingkat yang mudah
- Biaya operasional rendah
- Indikasi tingkat terjamin tanpa catu daya
- Tidak memerlukan lampu iluminator, cahaya lingkungan siang hari sudah cukup.
Aplikasi
- Ketel
- Bejana penampung/Dearator
- Pabrik pengolahan dan pembangkit listrik
- Industri Kimia
- Industri Makanan & Minuman

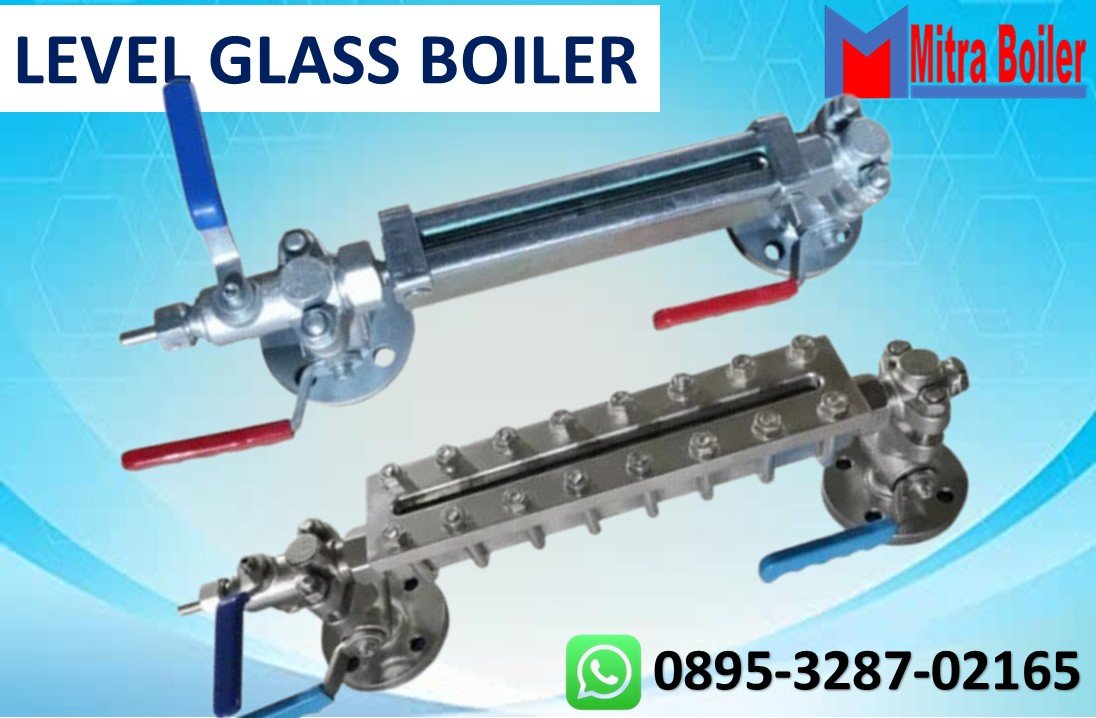

SPESIFIKASI LEVEL GLASS BOILER REFLEX DAN TRANSPARANT
Level Glass Boiler digunakan untuk memantau ketinggian air secara langsung pada boiler, steam drum, tangki, dan pressure vessel. Tersedia dalam tipe Reflex dan Transparent.
Perbandingan Spesifikasi Level Glass Boiler
Parameter Reflex Level Glass Transparent Level Glass Jenis Reflex Transparent Fungsi Indikasi level air Indikasi level air secara visual Prinsip Indikasi Pantulan cahaya pada alur prisma kaca Melihat langsung media melalui kaca transparan Material Kaca Reflex Borosilicate Glass Transparent Borosilicate Glass Material Body Carbon Steel / Stainless Steel Carbon Steel / Stainless Steel Media Air Boiler / Steam Air Boiler / Steam Center to Center Sesuai kebutuhan, contoh 280 mm / 500 mm Sesuai kebutuhan Koneksi Flange / Thread Flange / Thread Posisi Pemasangan Vertikal Vertikal Tekanan Kerja Menyesuaikan desain boiler Menyesuaikan desain boiler Temperatur Kerja Menyesuaikan spesifikasi kaca Menyesuaikan spesifikasi kaca Valve Valve atas & bawah Valve atas & bawah Drain Drain valve Drain valve Aplikasi Steam Boiler, Hot Water Boiler, Tank Steam Boiler, Hot Water Boiler, Tank Konstruksi
Pengukur level tipe refleks menggunakan beberapa komponen utama untuk memberikan indikasi visual dari level cairan. Berikut adalah komponen-komponen utama yang terdapat pada pengukur level tipe refleks:
- Ruang Proses (Liquid Chamber): Tempat di mana cairan memasuki pengukur.
- Kaca Reflex (Reflex Glass): Kaca khusus dengan permukaan prisma untuk refleksi cahaya.
- Gasket Penyangga (Cushion Gasket): Gasket untuk melindungi dan menopang kaca refleks di dalam pengukur.
- Gasket Penyegel (Sealing Gasket): Gasket untuk menjaga agar tidak terjadi kebocoran antara ruang proses dan kaca refleks.
- Baut U & Mur (U-Bolt & Nut): Baut dan mur untuk mengencangkan semua komponen dalam pengukur.
- Penutup Flensa (Flange Cover): Melindungi hubungan antara pengukur dan flensa tangki.
PT. INDIRA MITRA BOILER
- Kantor : Emerald Residence Sepatan Ruko 8i, RT.026/RW.005, Kosambi, Kec. Sukadiri, Kabupaten Tangerang, Banten 15530
- WhatsApp: +62 823-2092-5518
- Nomor Ponsel: 0821 1185 1623
- Telp: 021 5011 0567
- Email: wahyuidm86@gmail.com / wahyuspi46@gmail.com
-
