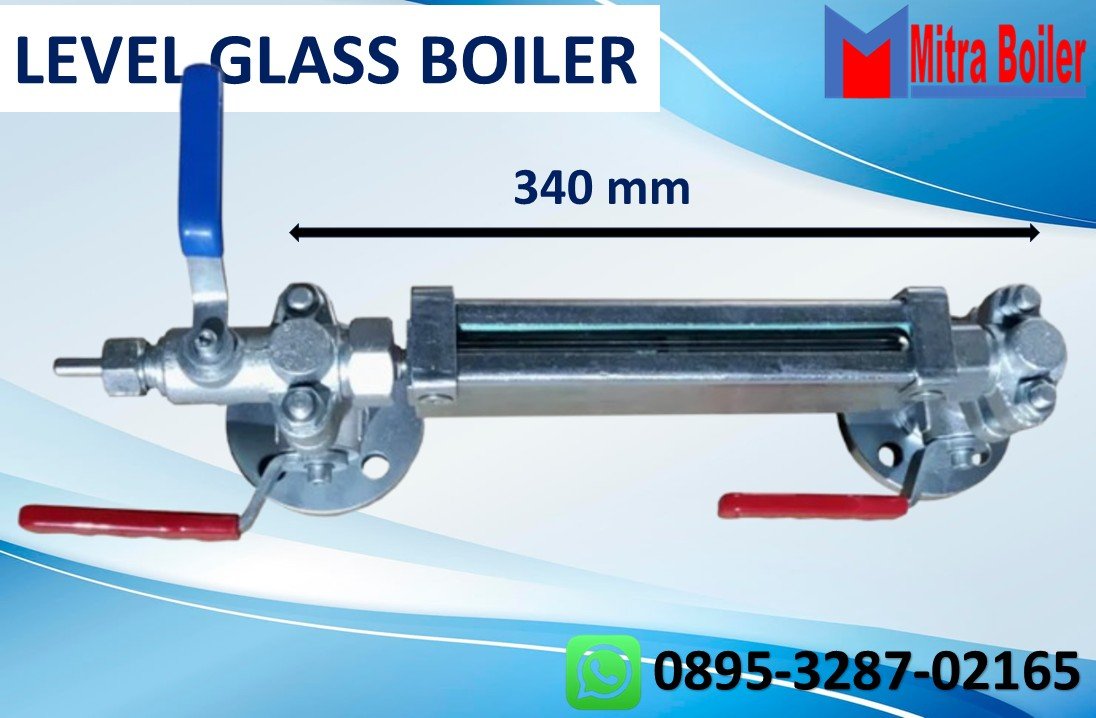

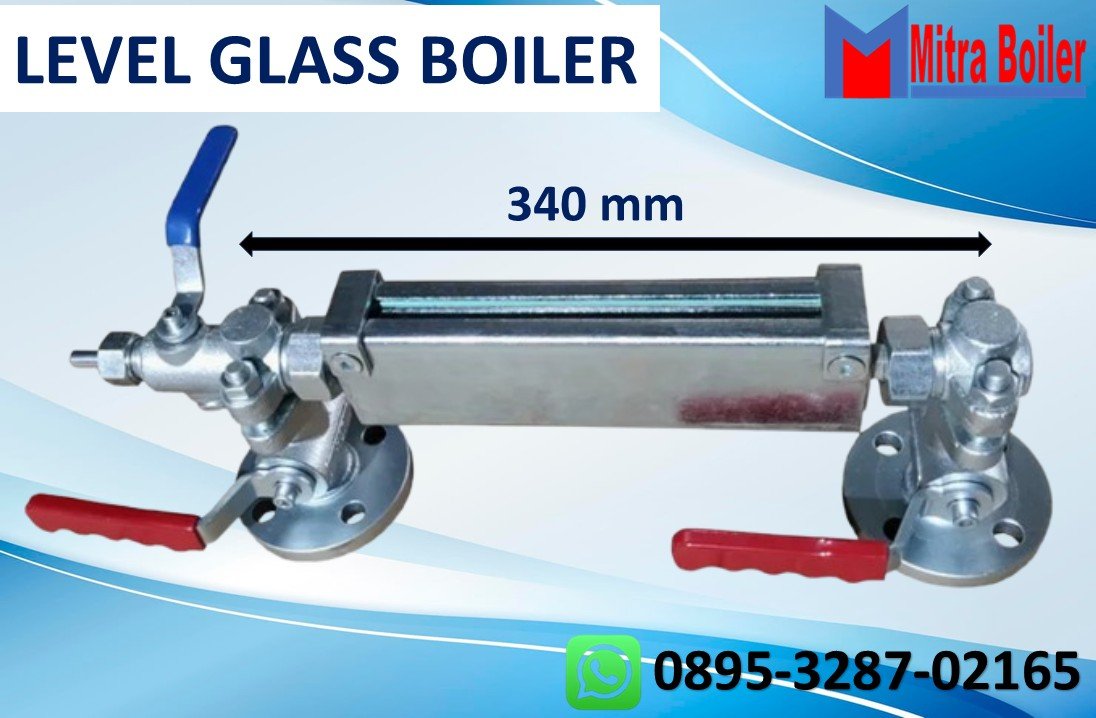

JUAL LEVEL GLASS BOILER – C To C 340 MM TRANSPARANT

JUAL LEVEL GAUGE BOILER – C TO C 340 MM TRANSPARANT

Transparent level gauge C To C 340 mm adalah alat yang menggunakan kaca transparan untuk langsung mengamati level cairan di dalam tangki Boiler dengan Panjang Center To Center 340 mm. Transparent level gauge bekerja berdasarkan visibilitas langsung melalui kaca transparan, dengan Body Tunggal dan dua Cock Valve yaitu (1 atas dan 1 bawah di lengkapi dengan Pembuangan)

Fitur

• Pengukur level kaca tunggal
• Sepenuhnya tertutup oleh bodi baja karbon fabrikasi
• Peringkat tekanan PN16, 25, 40
• Flensa standar = DN20/PN40 atau DN20/ANSI 300
• Kaca standar tipe A = ukuran 30mm
• Panjang Center To Center 340 mm

Spesifikasi Teknis

Parameter	Spesifikasi
Nama Produk	Level Gauge Boiler Transparent
Jenis	Transparent Level Gauge
Center to Center (C to C)	340 mm
Fungsi	Menunjukkan ketinggian/level air di dalam boiler
Prinsip Kerja	Level air terlihat langsung melalui kaca transparan
Material Kaca	Transparent Borosilicate Glass
Material Body	Carbon Steel / Stainless Steel
Media	Air Boiler / Steam
Koneksi	Flange / Thread, sesuai kebutuhan
Posisi Pemasangan	Vertikal
Tekanan Kerja	Menyesuaikan spesifikasi boiler
Temperatur Kerja	Menyesuaikan spesifikasi kaca dan tekanan
Panjang C to C	340 mm
Valve	Valve atas dan valve bawah
Drain	Drain Valve
Aksesori	Gasket, baut, dan perlengkapan pemasangan
Aplikasi	Steam Boiler, Hot Water Boiler, Tank, dan Pressure Vessel

Keterangan C to C 340 mm:
C to C (Center to Center) 340 mm menunjukkan jarak antara titik tengah koneksi/valve bagian atas dan titik tengah koneksi/valve bagian bawah sebesar 340 mm.

Keunggulan Transparent Level Gauge:

• Level air dapat dilihat secara langsung.
• Memudahkan operator memantau kondisi air boiler.
• Menggunakan kaca tahan temperatur dan tekanan sesuai spesifikasi.
• Cocok untuk aplikasi boiler, steam drum, tank, dan pressure vessel.



Pengukur level tipe transparent menggunakan beberapa komponen utama untuk memberikan indikasi visual langsung dari level cairan. Berikut adalah komponen-komponen utama yang terdapat pada pengukur level tipe transparent:

1. Ruang Proses (Process Chamber): Tempat di mana cairan memasuki pengukur.
2. Pelindung Mika (Mica Shield): Pelindung yang mencegah kaca gauge dari suhu tinggi dan proses fluida yang korosif.
3. Kaca Datar Transparan (Flat Glass): Kaca transparan yang terpasang di kedua sisi ruang pengukur.
4. Gasket Penyangga (Cushion Gasket): Gasket untuk melindungi dan menopang kaca datar di dalam pengukur.
5. Penutup Flensa (Flange Cover): Melindungi hubungan antara pengukur dan flensa tangki.
6. Baut Stud (Stud Bolts): Baut untuk mengencangkan semua komponen dalam pengukur.

Proses kerja pengukur level tipe transparent dimulai dengan cahaya masuk dari belakang kaca datar. Kaca datar transparan kemudian menunjukkan indikasi visual dari level cairan yang ada. Penggunaan pelindung mika bertujuan untuk melindungi kaca gauge dari suhu tinggi dan proses fluida yang korosif, sementara gasket penyangga dan penutup flensa digunakan untuk melindungi dan menjaga kekokohan komponen-komponen dalam pengukur.
