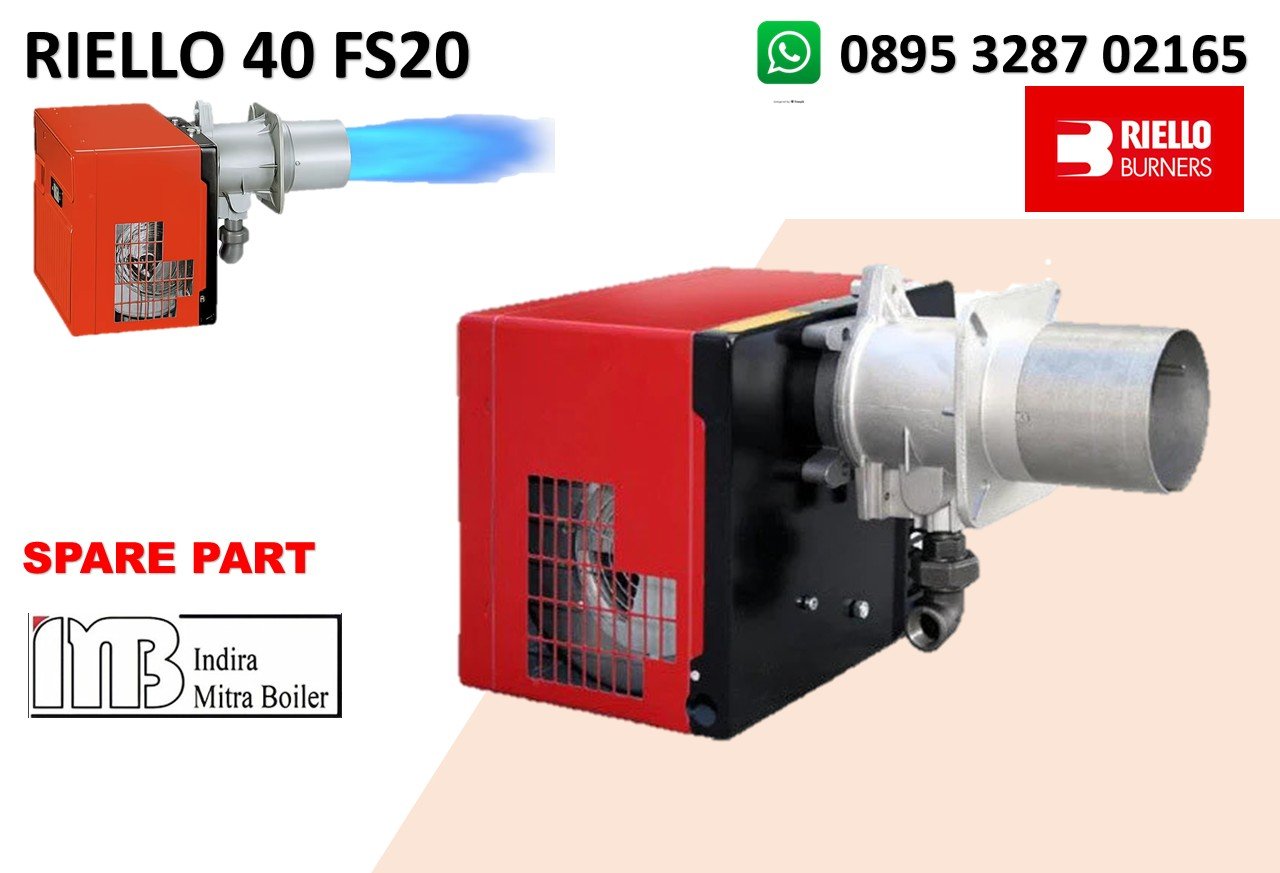

SPARE PART GAS BURNER RIELLO 40 FS20

Seri burner Riello 40 FS20 mencakup rentang daya pembakaran dari 81 hingga 220 kW dan telah dirancang untuk digunakan dalam instalasi sipil berukuran kecil hingga menengah, seperti rumah tinggal, gedung komersial, hotel, restoran, serta berbagai aplikasi industri ringan yang membutuhkan sistem pembakaran gas dengan efisiensi tinggi dan pengoperasian yang andal.

Pengoperasiannya satu tahap (single stage); burner dilengkapi dengan kotak kontrol keselamatan burner berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kerusakan. Kepala pembakaran, yang dapat diatur berdasarkan daya keluaran yang dibutuhkan, memungkinkan kinerja optimal yang memastikan pembakaran yang baik dan mengurangi konsumsi bahan bakar.

KOMPONEN PENTING GAS BURNER RIELLO 40 FS20

Berikut adalah komponen-komponen penting yang berpengaruh langsung terhadap proses pembakaran, penyalaan, dan keselamatan burner.

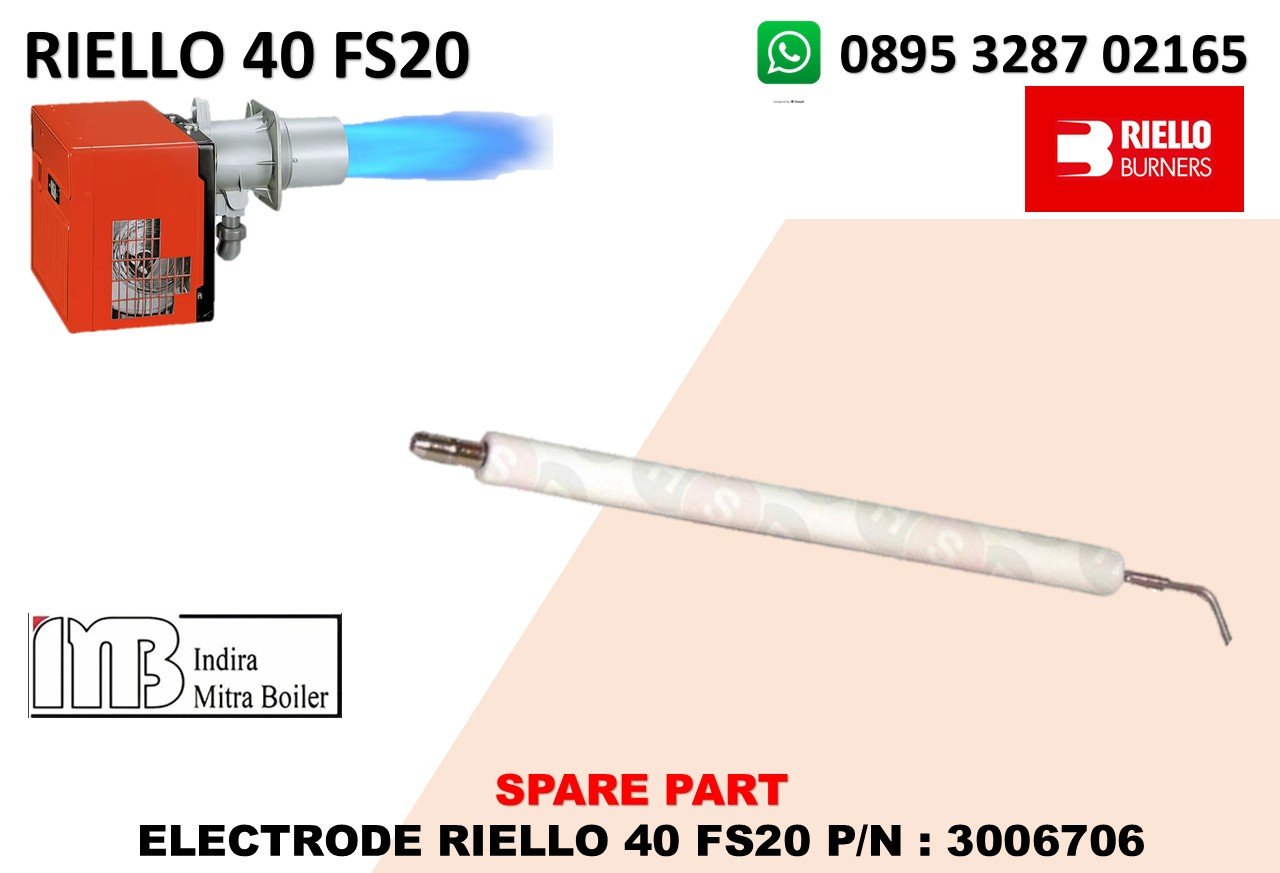

ELECTRODE RIELLO 40 FS20 P/N : 3006706

P/N 3006706 adalah ignition electrode / spark electrode untuk burner Riello 40 FS20. Katalog spare part Riello FS20 mencantumkan 3006706 = ELECTRODE, dan P/N ini digunakan pada beberapa varian FS20, termasuk FS20 3756935 Type 569T30 dan FS20D. Fungsi utama Electrode 3006706 bertugas membuat spark tegangan tinggi di combustion head untuk memulai pembakaran.

• Manufacturer : Riello
• Burner : Riello 40 FS20
• P/N : 3006706
• Nama : Electrode / Ignition Electrode
• Jenis : Spark / ignition electrode
• Fungsi : Menghasilkan percikan untuk menyalakan campuran bahan bakar
• Posisi : Combustion head
• Ignition transformer : 3012159
• HT lead : 3002689
• Flame probe : 3006709

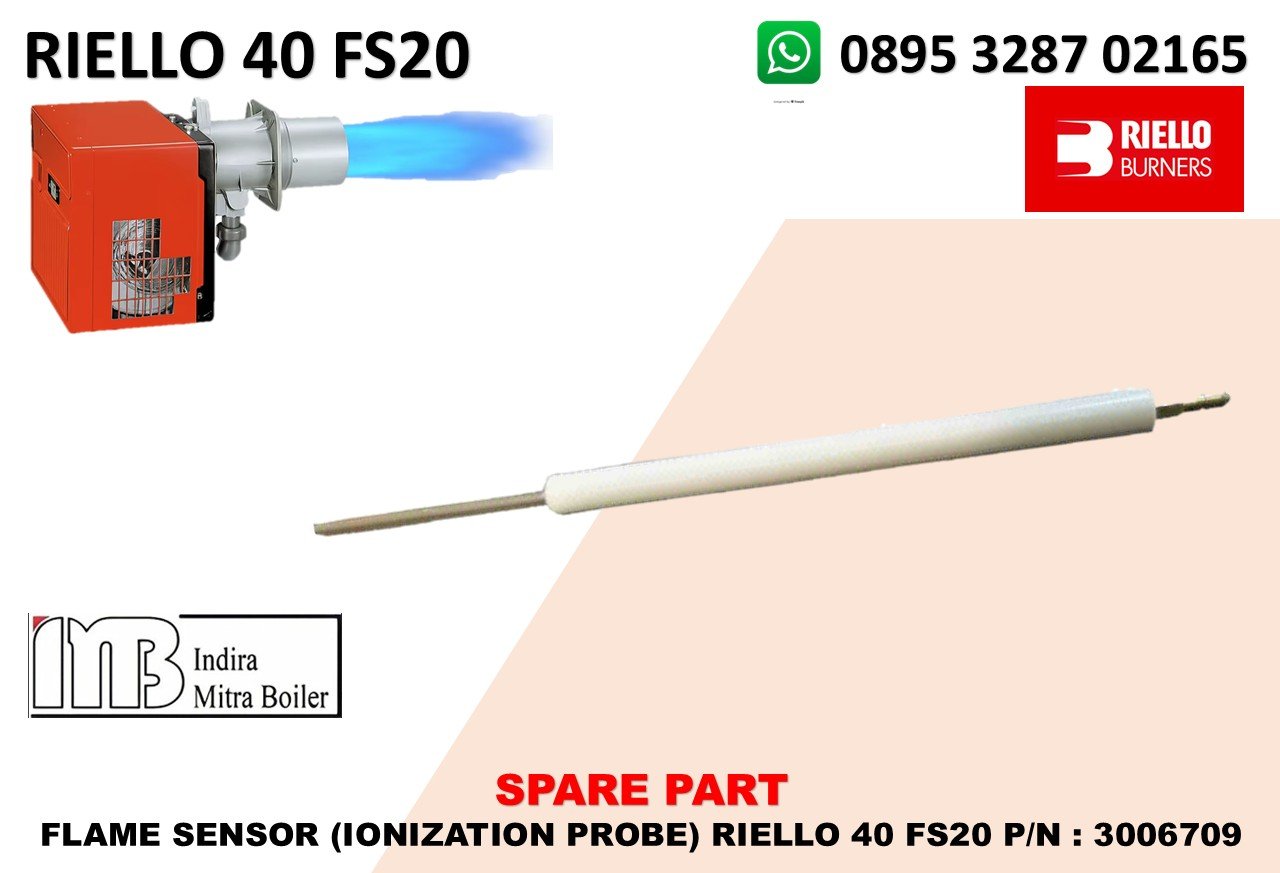

FLAME SENSOR (IONIZATION PROBE) RIELLO 40 FS20 P/N : 3006709

P/N 3006709 adalah PROBE / Ionization Probe untuk mendeteksi keberadaan api pada Riello 40 FS20. Katalog spare part Riello FS20 secara langsung mencantumkan 3006709 = PROBE, sedangkan 3006706 = ELECTRODE. P/N 3006709 juga terdaftar untuk beberapa varian FS20, termasuk 3756903 Type 569M dan 3756935 Type 569T30. Fungsi Utama Probe 3006709 tidak menghasilkan spark. Tugasnya adalah memberikan konfirmasi kepada flame control/control box bahwa api benar-benar sudah terbentuk.

• Brand : Riello
• Burner : Riello 40 FS20
• P/N : 3006709
• Nama : Probe / Ionization Probe
• Jenis : Flame Sensor
• Prinsip kerja : Flame ionization
• Lokasi : Combustion head
• Fungsi : Mendeteksi keberadaan flame
• Minimum ionization current : 3 µA
• Ignition electrode pasangan : 3006706
• Ignition transformer : 3012159

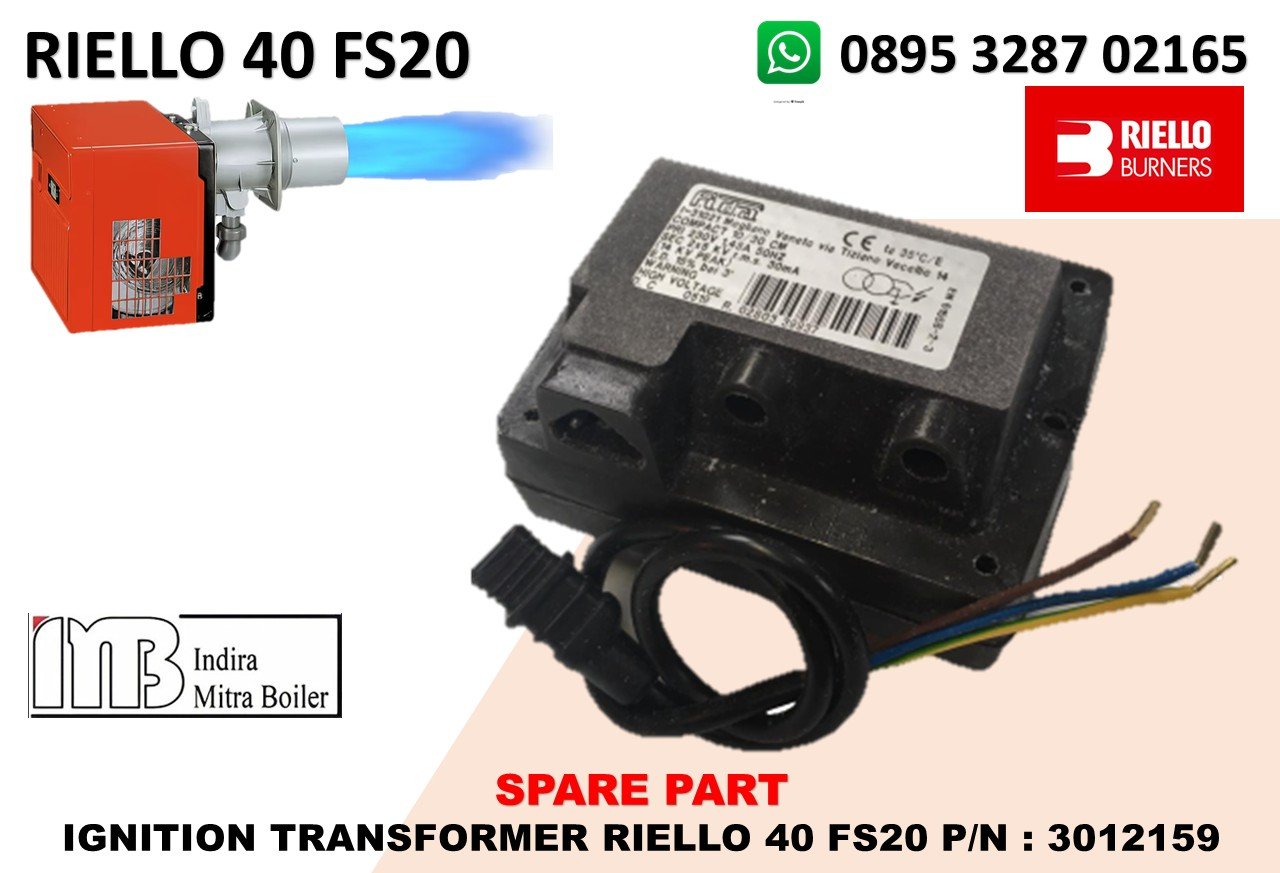

IGNITION TRANSFORMER RIELLO 40 FS20 P/N : 3012159

P/N 3012159 adalah ignition transformer / ignition transformer unit yang berfungsi menghasilkan tegangan tinggi untuk membentuk spark pada ignition electrode. Katalog resmi Riello FS20 mencantumkan 3012159 = TRANSFORMER, dan P/N ini digunakan pada FS20 Type 569M, 569T30 serta beberapa varian FS20 lainnya. Fungsi Utama Transformer 3012159 mengubah tegangan listrik supply menjadi tegangan tinggi ignition yang diperlukan untuk menghasilkan loncatan bunga api pada electrode.

• Brand : Riello
• Burner : Riello 40 FS20
• P/N : 3012159
• Nama : Ignition Transformer
• Fungsi : Menghasilkan tegangan tinggi untuk ignition
• Input : Mengikuti supply/control circuit burner
• Output : High voltage untuk spark ignition
• Ignition electrode : 3006706
• HT lead : 3002689
• Flame sensor : 3006709
• Control box : 3013073

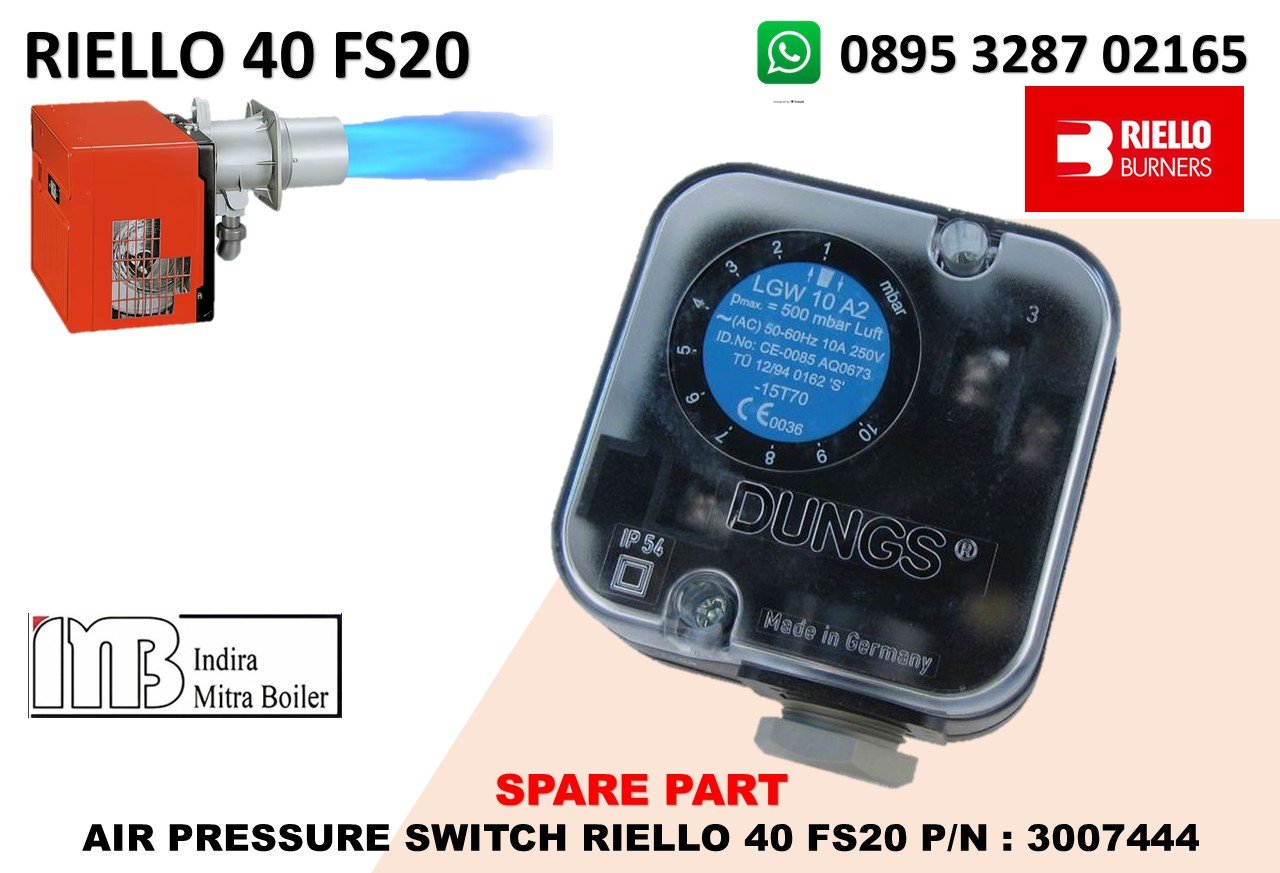

AIR PRESSURE SWITCH RIELLO 40 FS20 P/N : 3007444

P/N 3007444 adalah Air Pressure Switch / Pressostat Udara yang digunakan pada beberapa konfigurasi Riello 40 FS20. Katalog spare part Riello mencantumkan 3007444 = AIR PRESSURE SWITCH, dan katalog FS20/M juga mencantumkannya sebagai komponen air-pressure switch. Fungsi utama Komponen ini bukan untuk mengatur jumlah udara. Tugasnya adalah mendeteksi apakah airflow/tekanan diferensial udara sudah mencapai kondisi yang diperlukan.

• Manufacturer : Riello
• Burner : Riello 40 FS20 / FS10-M pada konfigurasi tertentu
• P/N : 3007444
• Nama : Air Pressure Switch / Air Pressostat
• Fungsi : Memastikan tekanan/differential pressure udara pembakaran mencukupi
• Prinsip : Differential air pressure
• Posisi : Terhubung ke sistem airflow/fan melalui sensing tube
• Terkait : Blower motor 3008865
• Terkait : Fan wheel 3005788
• Terkait : Control box

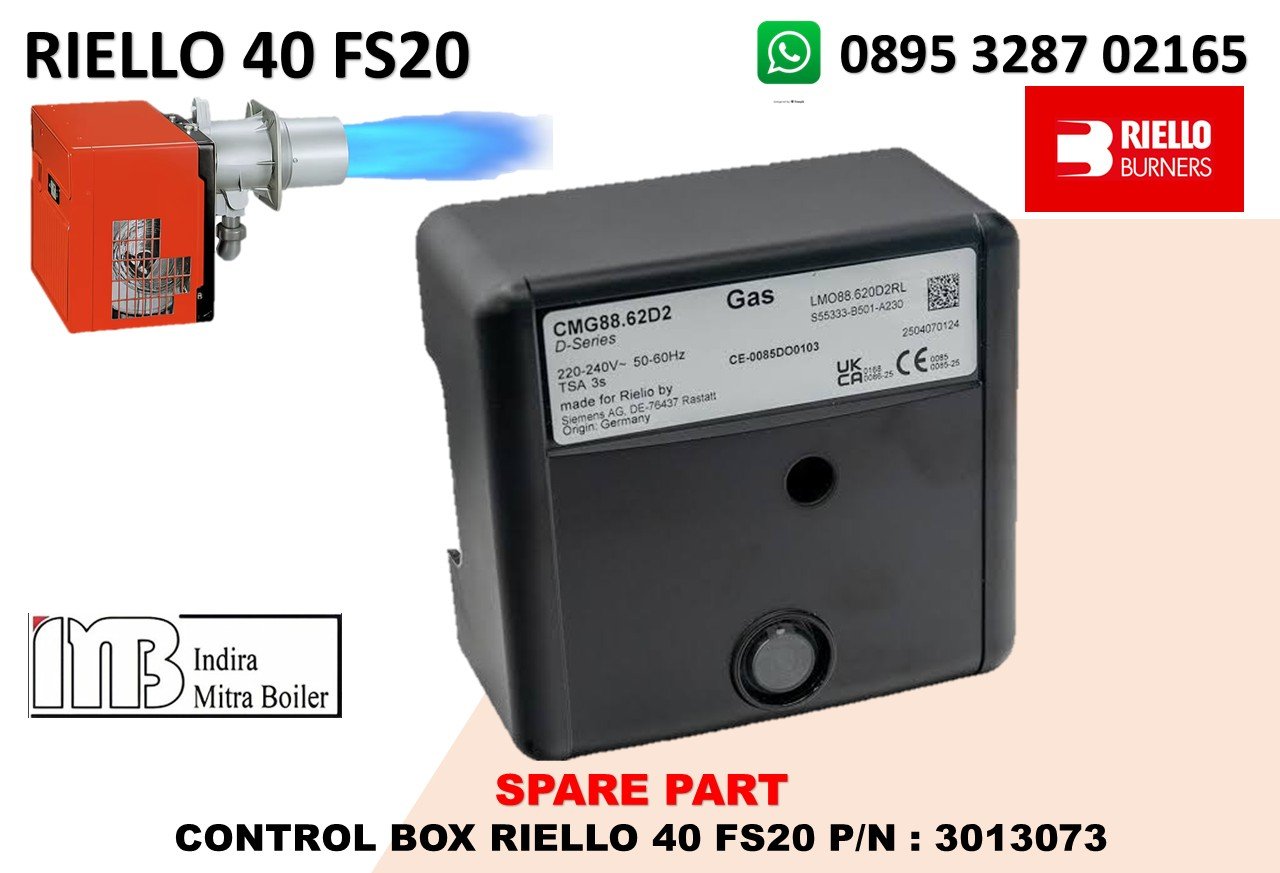

CONTROL BOX RIELLO 40 GS20 P/N : 3013073

CONTROL BOX Riello 40 FS20 P/N 3013073, komponen ini adalah burner control unit / automatic burner control. Pada katalog spare part resmi Riello 40 FS20, P/N 3013073 tercantum sebagai CONTROL BOX pada item No. 5. yang berfungsi Control box adalah “otak” sequence burner. Ia mengatur dan memonitor proses mulai dari fan, air-pressure confirmation, ignition, flame detection sampai shutdown/lockout.

• Manufacturer : Riello
• P/N : 3013073
• Tipe control : RMG 88.62
• Jenis : Gas burner control box
• Aplikasi : Riello 40 FS10 / FS20 dan burner Riello tertentu
• Fungsi : Burner sequence control & safety
• Monitoring : Flame + air-pressure interlock
• Ignition : Mengendalikan sequence ignition
• Safety : Flame failure / burner lockout
• Mounting : Plug-in type pada burner
• Berat : ± 0,09 kg
• Dimensi sekitar : 64 × 64 × 64 mm

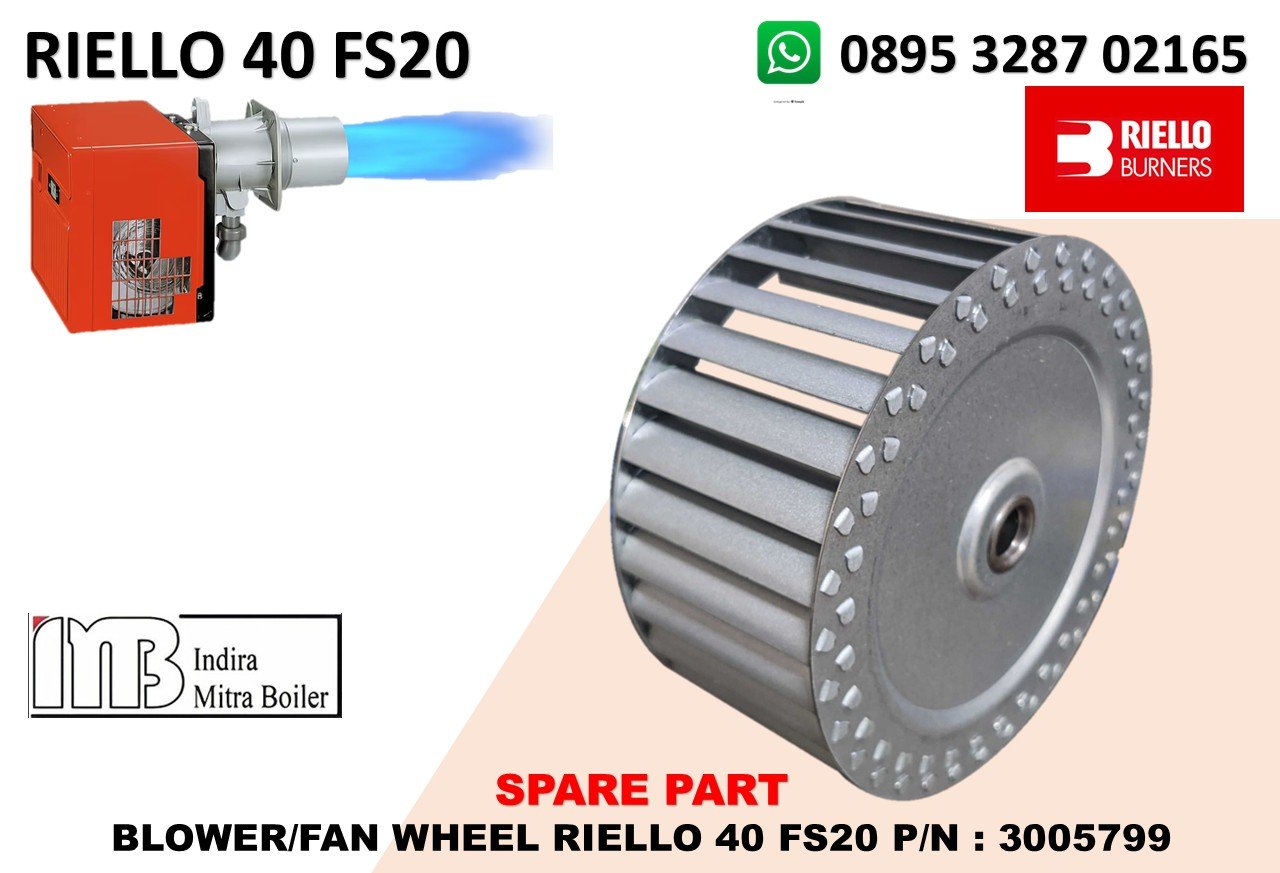

BLOWER/FAN WHEEL RIELLO 40 FS20 P/N : 3005799

P/N 3005799 adalah FAN / FAN WHEEL untuk Riello 40 FS20. Katalog spare part resmi Riello mencantumkan 3005799 = FAN, item No. 30, pada Riello 40 FS20. Fungsi utama Fan wheel 3005799 merupakan impeller centrifugal yang diputar oleh motor untuk menghasilkan combustion air.

• Manufacturer : Riello
• Burner : Riello 40 FS20
• P/N : 3005799
• Nama : Fan / Fan Wheel / Blower Impeller
• Fungsi : Menghasilkan udara pembakaran
• Penggerak : Motor 3008972
• Air damper : 3006931 / 3007206
• Pressure switch : 3007423
• Control box : 3013073

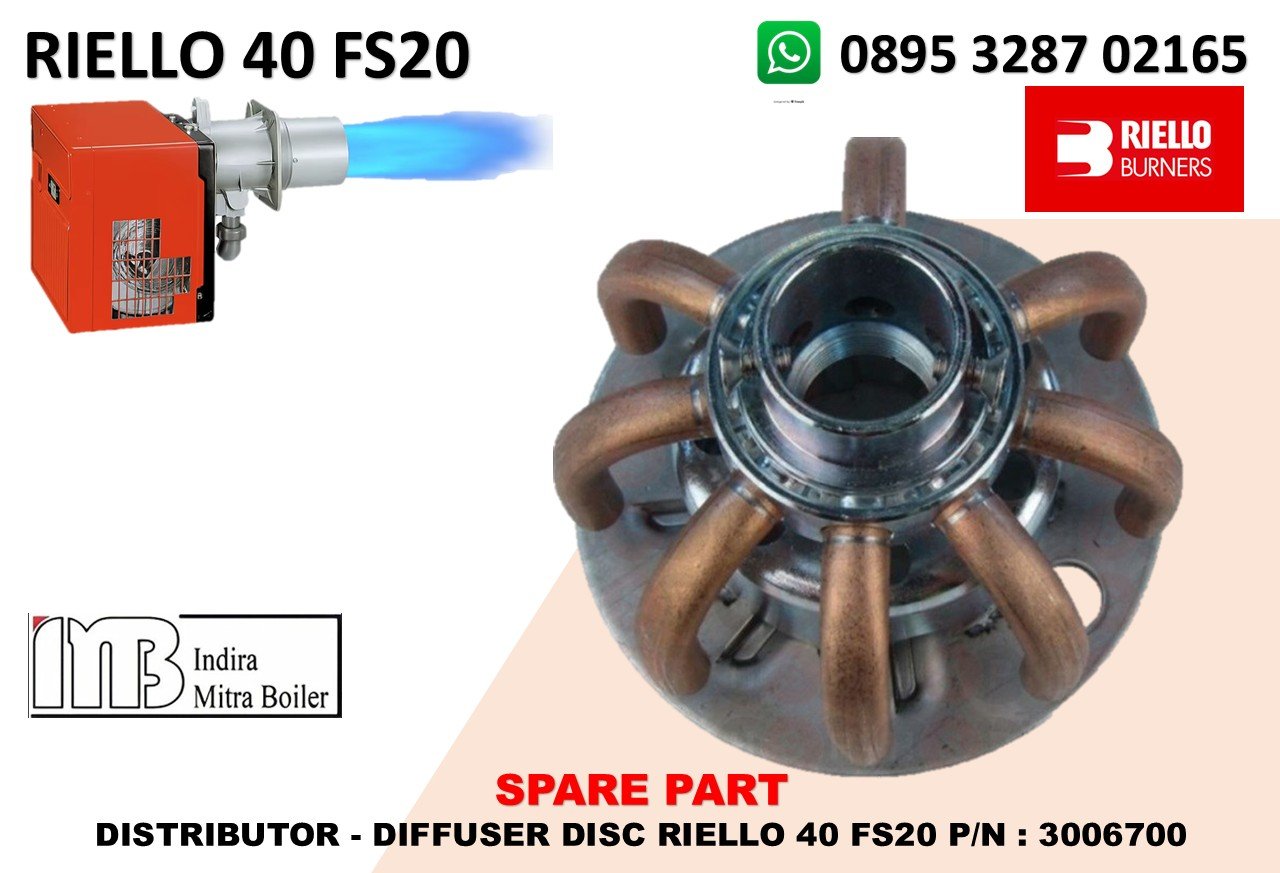

DISTRIBUTOR – DIFFUSER DISC RIELLO 40 FS20 P/N : 3006700

P/N 3006700 adalah Distributor – Diffuser Disc pada Riello 40 FS20. Katalog resmi Riello mencantumkan 3006700 = DISTRIBUTOR – DIFFUSER DISC, item No. 23 pada daftar spare part FS20. Fungsi utama 3006700 bukan komponen listrik dan bukan sensor. Komponen ini merupakan bagian mekanis dari combustion head.

• Manufacturer : Riello
• Burner : Riello 40 FS20
• P/N : 3006700
• Nama : Distributor – Diffuser Disc
• Jenis : Komponen combustion head
• Fungsi utama : Mendistribusikan aliran gas/udara dan membantu stabilisasi flame
• Posisi : Combustion head
• Related : Gas nozzle/diffuser 3006703
• Related : Manifold 3006692
• Related : End cone 3006694
• Related : Electrode 3006706
• Related : Ionization probe 3006709

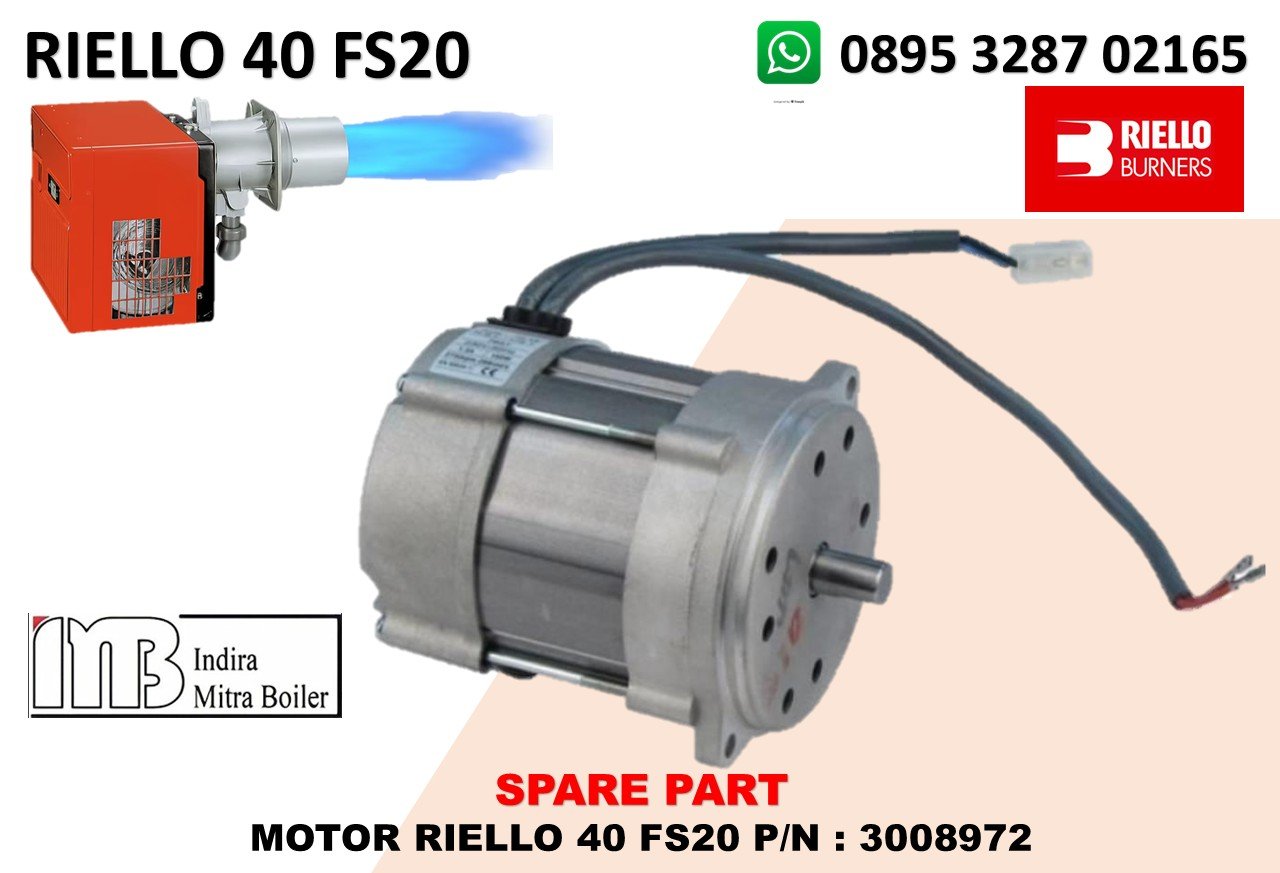

MOTOR RIELLO 40 FS20 P/N : 3008972

P/N 3008972 adalah motor blower/fan motor untuk Riello 40 FS20. Katalog resmi Riello mencantumkan 3008972 = MOTOR, dan motor ini menjadi penggerak langsung untuk fan wheel 3005799. berfungsi Memutar blower, Menghasilkan airflow.

• Manufacturer : Riello
• Burner : Riello 40 FS20
• P/N : 3008972
• Nama : Motor / Blower Motor
• Model motor : RHE/RBL 172T, model 7697*
• Supply : 230 V / 50 Hz*
• Power : ±150 W*
• Current : ±1.3 A*
• Speed : ±2750 rpm*
• Fan wheel : 3005799
• Capacitor : 3008960 — 5 µF

KOMPONEN GAS TRAIN

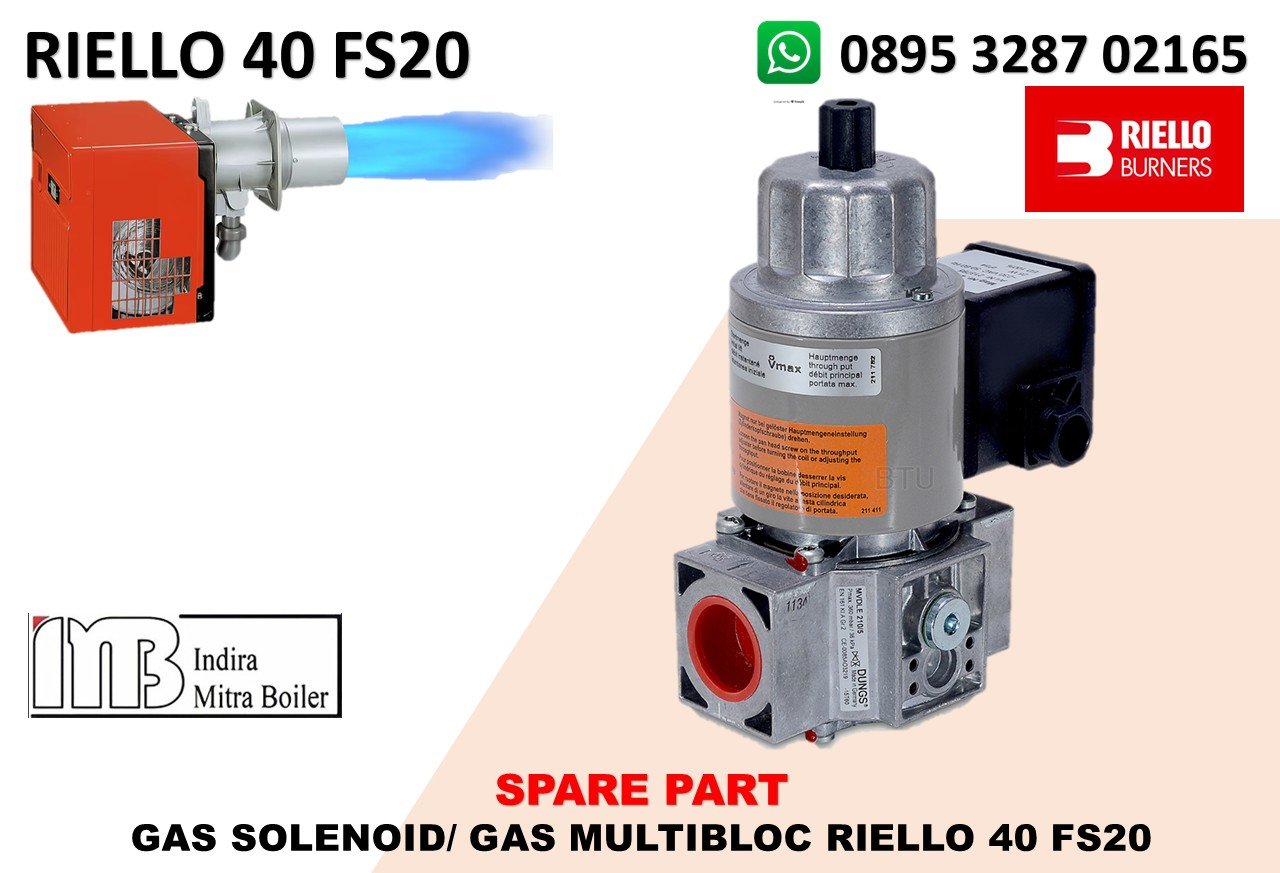

GAS SOLENOID/ GAS MULTIBLOC RIELLO 40 FS20

Riello 40 FS20, istilah Gas Solenoid / Gas Multibloc perlu dibedakan: FS20 menggunakan gas train/multibloc sebagai rangkaian pengaman dan pengaturan suplai gas, sedangkan kode P/N harus ditentukan berdasarkan gas train yang terpasang dan varian burner. Riello mencantumkan GS10 dengan beberapa pilihan gas train seperti MBC 65/1, MB 405/1, MB 407/1, dan MB 410/1. Fungsi utama Gas multibloc berfungsi sebagai gerbang utama suplai gas menuju combustion head.

• Manufacturer : Riello
• Aplikasi : Riello 40 FS20
• Komponen : Gas train / Gas multibloc
• Fungsi utama : Mengontrol dan mengamankan suplai gas ke burner
• Jenis : Gas valve train dengan automatic shut-off valve
• Media : Natural Gas / LPG gas sesuai konfigurasi
• Control : Dikendalikan oleh burner control box
• Safety : Automatic gas shut-off
• Standard : Gas trains Riello sesuai EN 676
• Supply gas train : 230 V/50 Hz atau 220 V/60 Hz, tergantung varian
