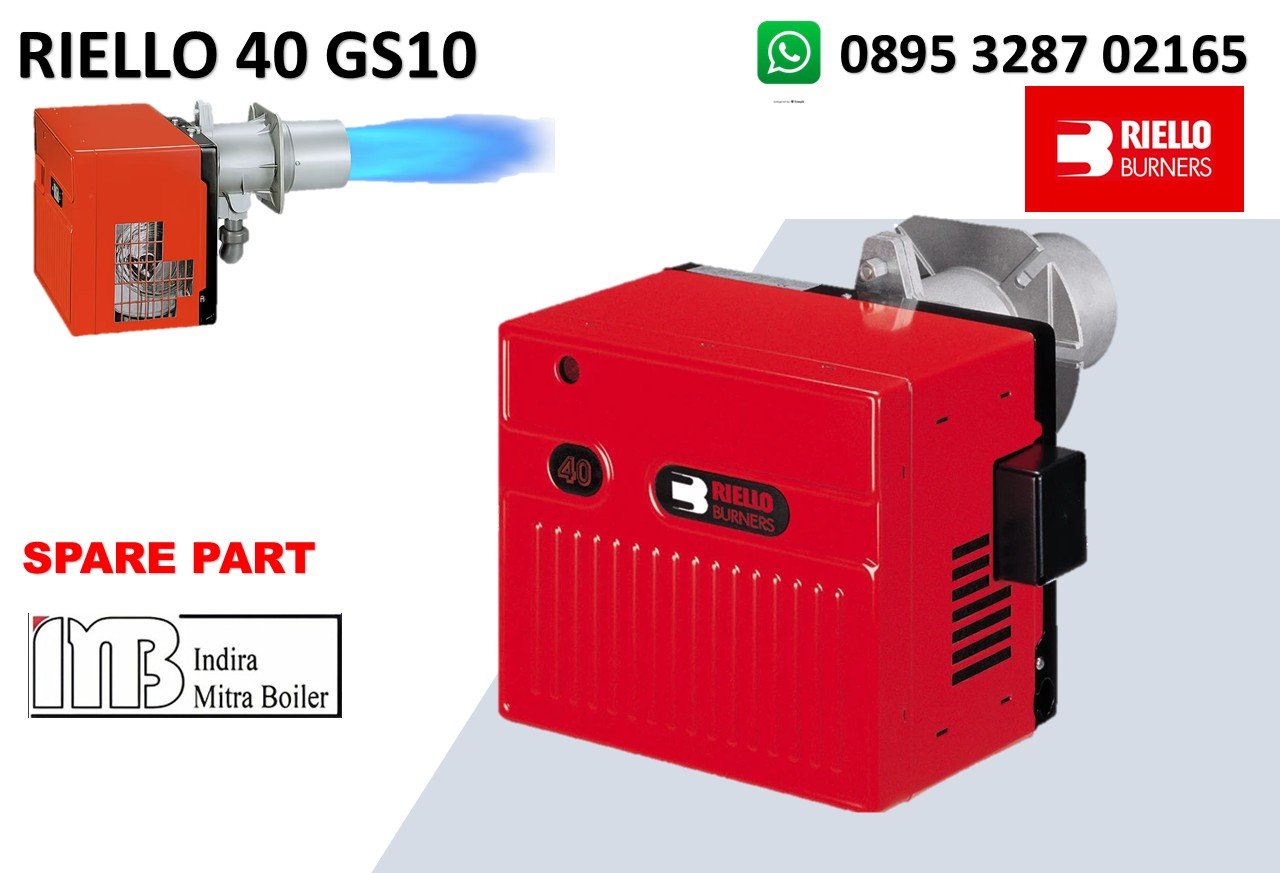

SPARE PART GAS BURNER RIELLO 40 GS10

Seri burner Riello 40 GS10 mencakup rentang daya pembakaran dari 42 hingga 116 kW dan telah dirancang untuk digunakan dalam instalasi sipil berukuran kecil hingga menengah, seperti rumah tinggal, gedung komersial, hotel, restoran, serta berbagai aplikasi industri ringan yang membutuhkan sistem pembakaran gas dengan efisiensi tinggi dan pengoperasian yang andal.

Pengoperasiannya satu tahap (single stage); burner dilengkapi dengan kotak kontrol keselamatan burner berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kerusakan. Kepala pembakaran, yang dapat diatur berdasarkan daya keluaran yang dibutuhkan, memungkinkan kinerja optimal yang memastikan pembakaran yang baik dan mengurangi konsumsi bahan bakar.

KOMPONEN PENTING GAS BURNER RIELLO 40 GS10

Berikut adalah komponen-komponen penting yang berpengaruh langsung terhadap proses pembakaran, penyalaan, dan keselamatan burner.

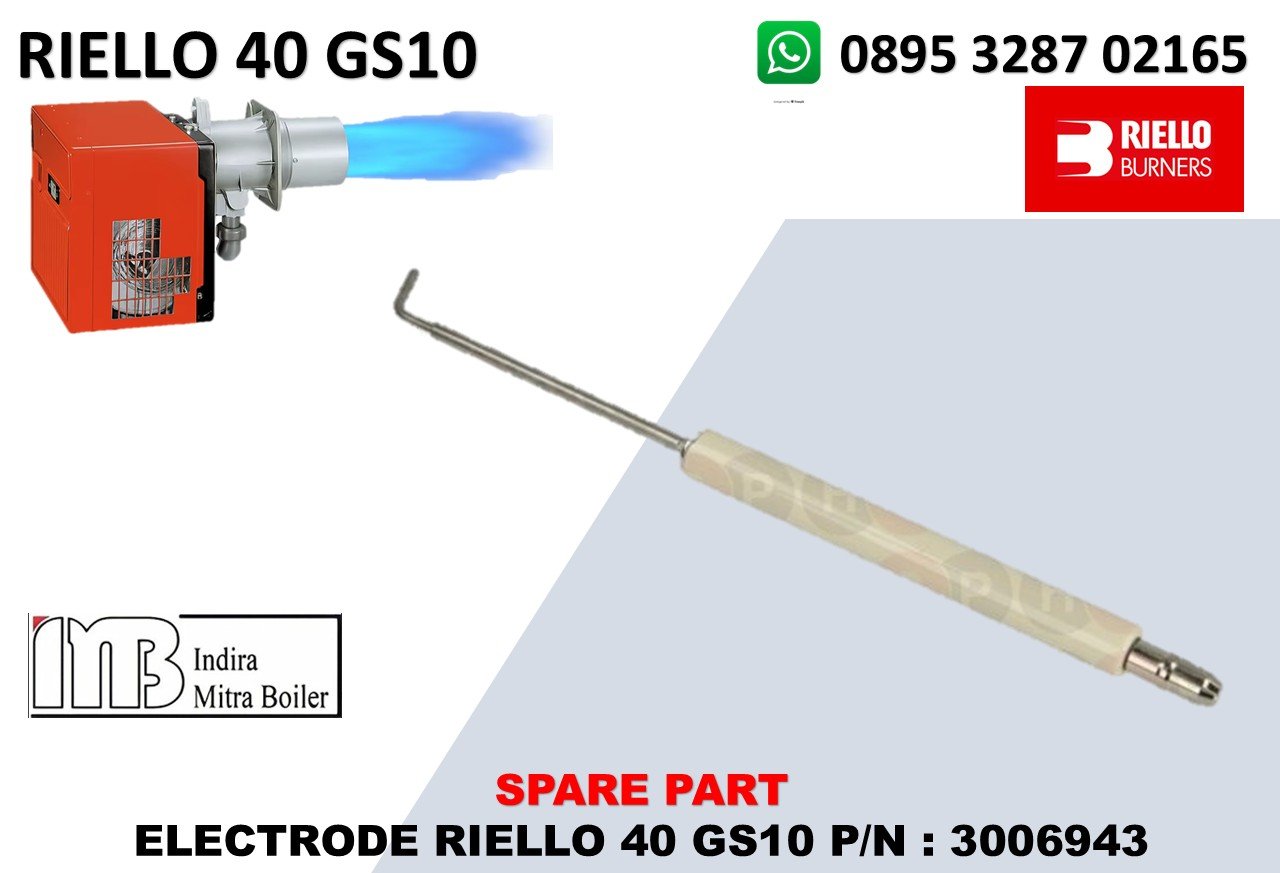

ELECTRODE RIELLO 40 GS10 P/N : 3006943

Berdasarkan katalog suku cadang Riello, P/N 3006943 adalah electrode / ignition electrode untuk burner Riello 40 GS10. Katalog resmi Riello mencantumkan 3006943 sebagai ELECTRODE pada 40 GS10 Yang Berfungsi Fungsi electrode 3006943 Pada burner Riello 40 GS10, electrode ini bekerja bersama ignition transformer dan high-voltage lead.

• Manufacturer : Riello
• P/N : 3006943
• Jenis : Ignition Electrode / Elektroda Pengapian
• Burner : Riello 40 GS10
• Model yang teridentifikasi : 40 GS10-554T1
• Isolator : Ø 10 mm × 92 mm
• Kawat/electrode : 68 + 14 mm
• Terminal : sekitar 6,3 mm
• Berat : ± 0,04–0,047 kg
• Fungsi utama : Membuat percikan listrik untuk menyalakan campuran gas dan udara

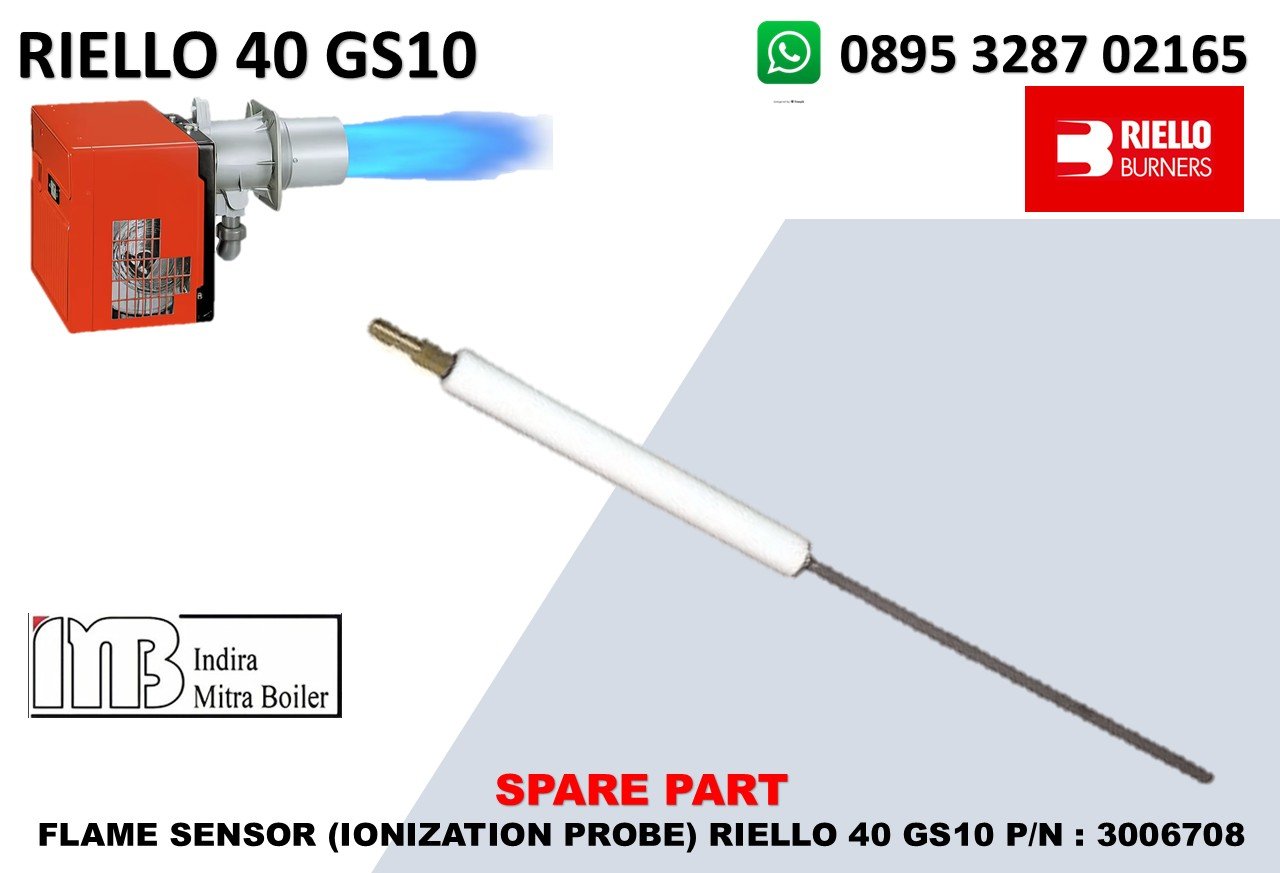

FLAME SENSOR (IONIZATION PROBE) RIELLO 40 GS10 P/N : 3006708

Riello 40 GS10 P/N 3006708, komponen ini adalah Flame Sensor / Ionization Probe (Flame Sensing Electrode), yang berfungsi mendeteksi apakah api burner benar-benar menyala.

• Brand : Riello
• P/N : 3006708
• Nama : Probe / Ionization Electrode
• Fungsi : Flame detection / flame sensing
• Burner : Riello 40 GS10
• Tipe burner : 40 GS10-554T1
• Isolator : ± 11 × 90 mm
• Kawat/probe : Straight ± 114 mm
• Koneksi : ± 4 mm
• Berat : sekitar 0,04–0,05 kg
• Jenis sinyal : Ionization flame signal

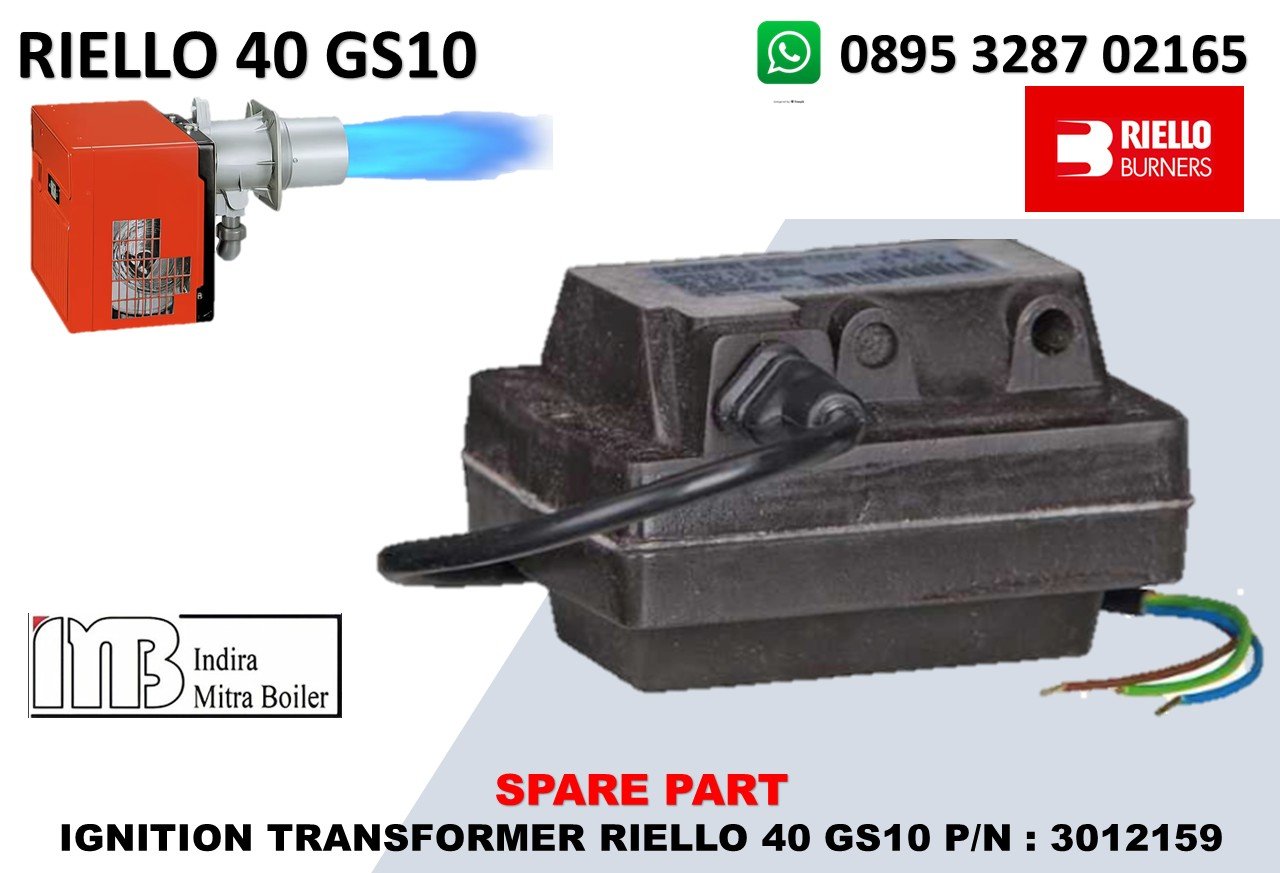

IGNITION TRANSFORMER RIELLO 40 GS10 P/N : 3012159

IGNITION TRANSFORMER Riello 40 GS10 P/N 3012159, komponen ini adalah transformer pengapian tegangan tinggi yang tugas utamanya menghasilkan tegangan tinggi untuk membuat spark pada ignition electrode P/N 3006943. yang berfungsi Menghasilkan high voltage, Mengubah high voltage menjadi spark.

• Manufacturer : Riello
• P/N : 3012159
• Komponen : Ignition Transformer
• Aplikasi : Riello 40 GS10, Type 554T1
• Input / Primary : 230 VAC
• Primary current : ±0,2 A
• Output / Secondary : 8 kV
• Fungsi : Menghasilkan tegangan tinggi untuk ignition spark
• Tipe sistem : External/separate ignition transformer
• Burner supply : 1 phase, 230 V / 50 Hz

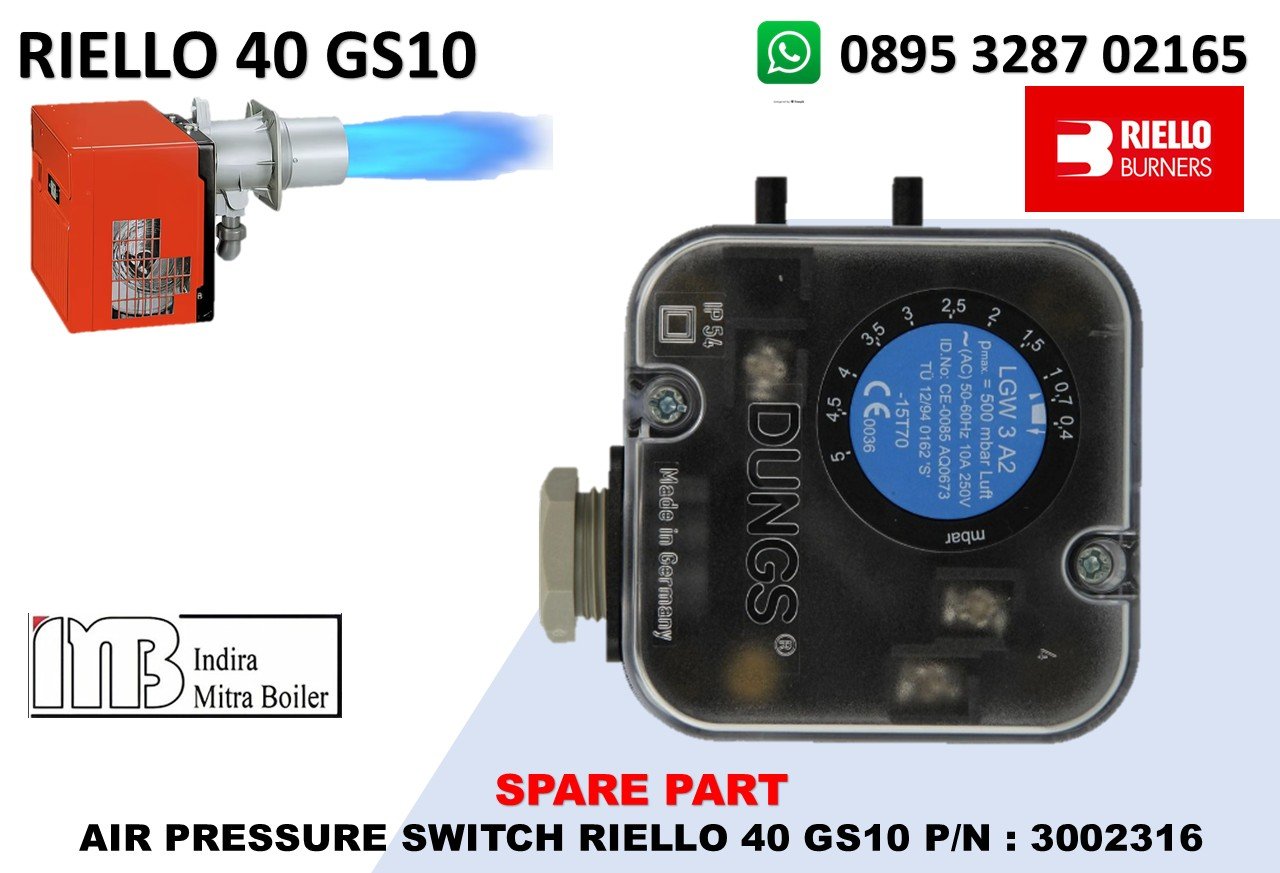

AIR PRESSURE SWITCH RIELLO 40 GS10 P/N : 3002316

Riello 40 GS10 P/N 3002316 adalah Air Pressure Switch / Pressostat Udara. Dokumen spare-parts Riello secara eksplisit mencantumkan 3002316 = AIR PRESSURE SWITCH pada assembly burner GS series. Fungsi dalam sequence burner Fungsinya bukan untuk mengatur jumlah udara secara kontinu, tetapi memverifikasi bahwa fan menghasilkan tekanan udara yang cukup.

• Manufacturer : Riello
• P/N : 3002316
• Nama : Air Pressure Switch / Pressostat Udara
• Fungsi : Memastikan tekanan udara pembakaran cukup
• Aplikasi : Riello 40 GS10 dan beberapa burner Riello lainnya
• Jenis : Differential air pressure switch
• Sensing Tekanan udara dari fan/blower
• Output : Kontak listrik ON/OFF untuk safety/interlock
• Komponen terkait : Fan/motor, air pressure connection, control box

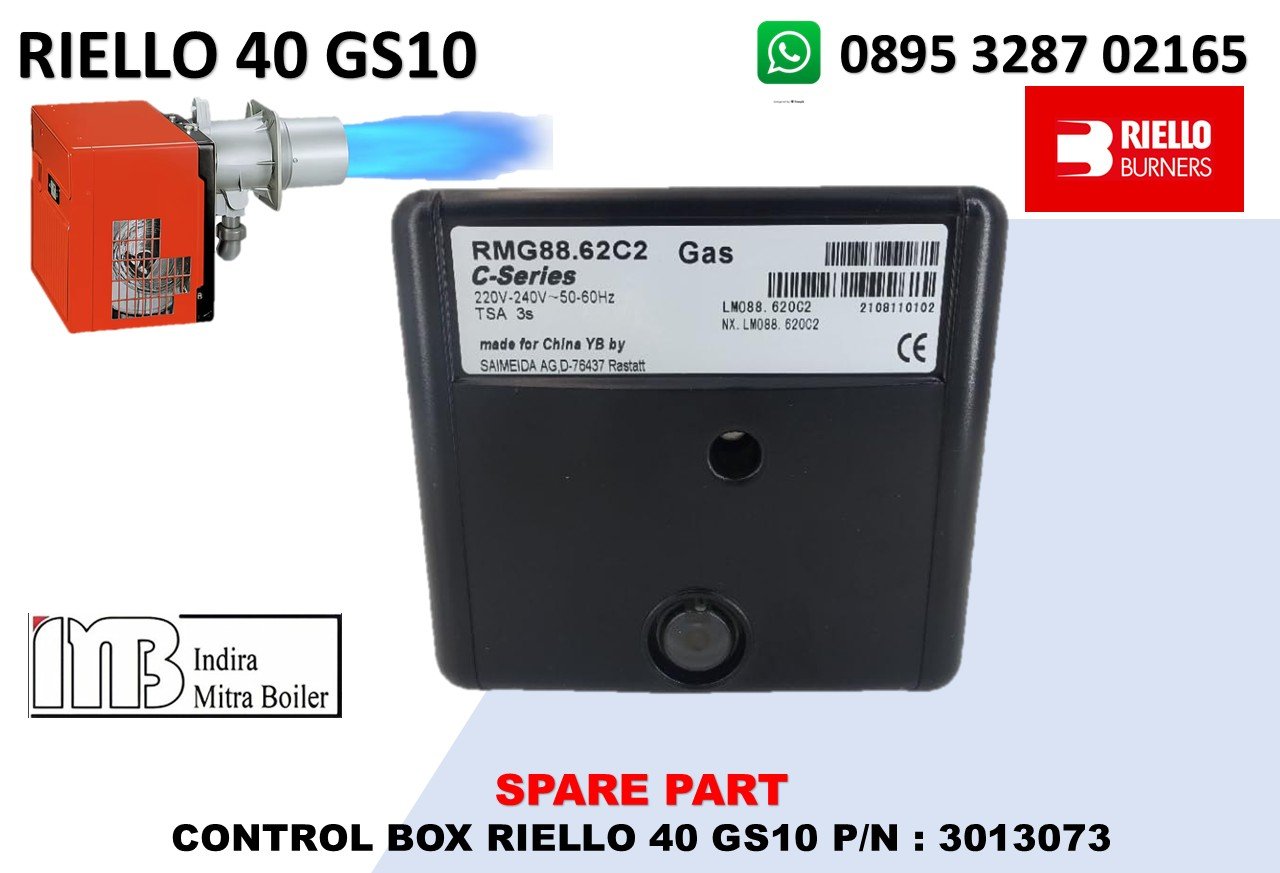

CONTROL BOX RIELLO 40 GS10 P/N : 3013073

CONTROL BOX Riello 40 GS10 P/N 3013073, komponen ini adalah burner control unit / automatic burner control. Pada katalog spare part resmi Riello 40 GS10, P/N 3013073 tercantum sebagai CONTROL BOX pada item No. 8. yang berfungsi Control box adalah “otak” sequence burner. Ia mengatur dan memonitor proses mulai dari fan, air-pressure confirmation, ignition, flame detection sampai shutdown/lockout.

• Manufacturer : Riello
• P/N : 3013073
• Tipe control : RMG 88.62
• Jenis : Gas burner control box
• Aplikasi : Riello 40 GS10 / GS20 dan burner Riello tertentu
• Fungsi : Burner sequence control & safety
• Monitoring : Flame + air-pressure interlock
• Ignition : Mengendalikan sequence ignition
• Safety : Flame failure / burner lockout
• Mounting : Plug-in type pada burner
• Berat : ± 0,09 kg
• Dimensi sekitar : 64 × 64 × 64 mm

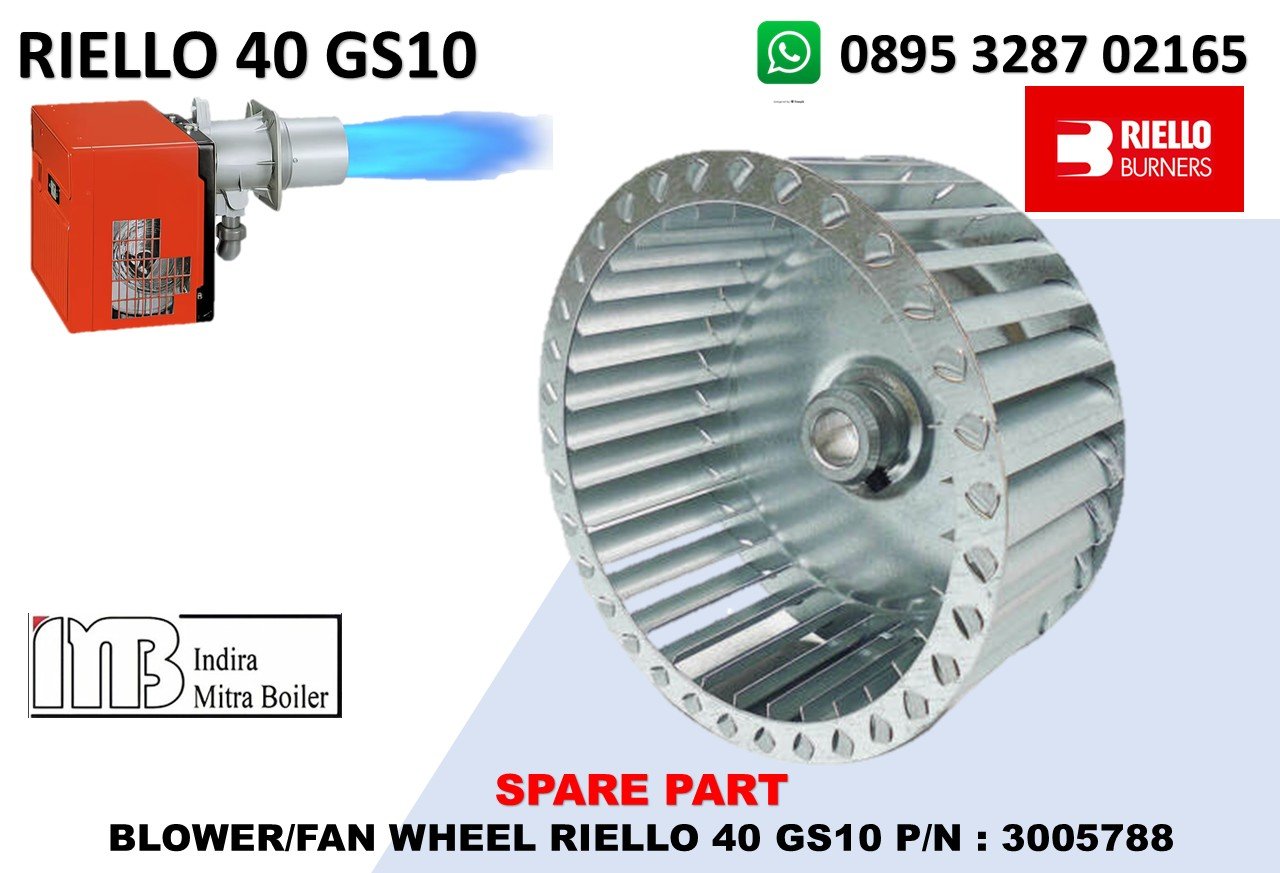

BLOWER/FAN WHEEL RIELLO 40 GS10 P/N : 3005788

BLOWER / FAN WHEEL Riello 40 GS10 P/N 3005788, komponen ini adalah impeller/kipas blower yang berputar bersama motor untuk menghasilkan aliran udara pembakaran. Pada diagram spare part Riello 40 GS10 Type 554-T1, P/N 3005788 tercantum sebagai FAN, item No. 32. bertugas menghasilkan udara pembakaran (combustion air).

• Manufacturer : Riello
• P/N : 3005788
• Nama : Fan / Blower Wheel / Fan Impeller
• Aplikasi : Riello 40 GS10
• Burner type : 40 GS10 Type 554-T1
• Dimensi wheel : sekitar Ø120 × 52 mm
• Fungsi : Menghasilkan airflow untuk pembakaran
• Posisi : Terpasang pada shaft motor/blower
• Tipe : Centrifugal blower wheel

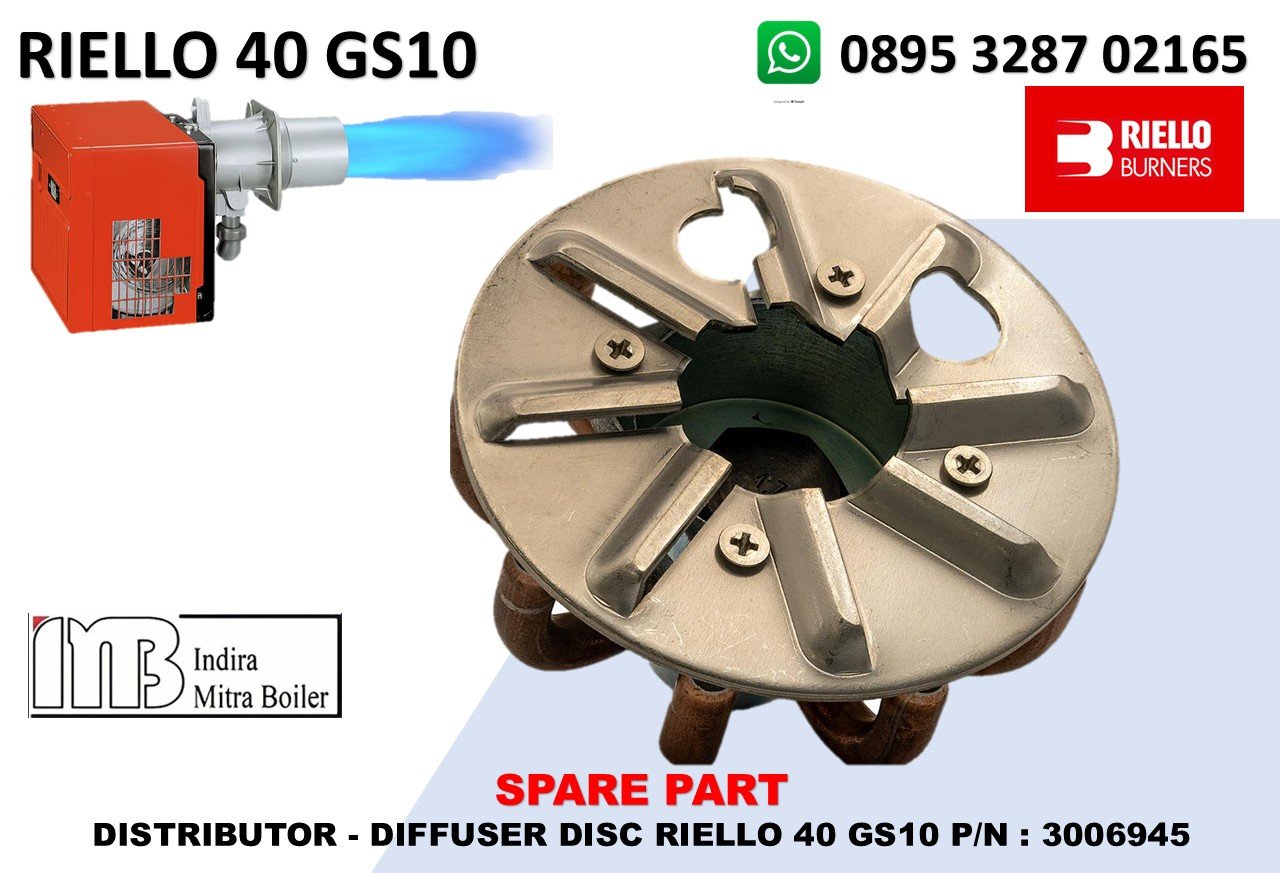

DISTRIBUTOR – DIFFUSER DISC RIELLO 40 GS10 P/N : 3006945

Riello 40 GS10 P/N 3006945, komponen ini adalah Distributor – Diffuser Disc, dalam bahasa Indonesia dapat disebut distributor / piringan penyebar dan penstabil api (flame stabilizer disc). Riello mencantumkan P/N 3006945 sebagai “DISTRIBUTOR – DIFFUSER DISC” pada parts list resmi GS10. berfungsi Menghasilkan udara, Distribusi gas, Mengarahkan/distribusikan gas, Membentuk & menstabilkan aliran flame.

• Manufacturer : Riello
• P/N : 3006945
• Nama : Distributor – Diffuser Disc
• Nama lain : Distributor Ring / Flame Stabilizer Disc
• Aplikasi : Riello 40 GS10
• Posisi : Combustion head / gas-air mixing head
• Fungsi utama : Distribusi aliran gas/udara dan stabilisasi flame
• Komponen terkait : Gas nozzle 3006702, manifold 3006946, electrode 3006943, flame probe 3006708

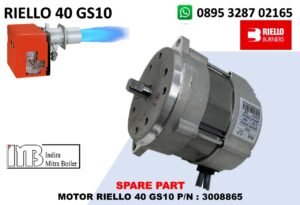

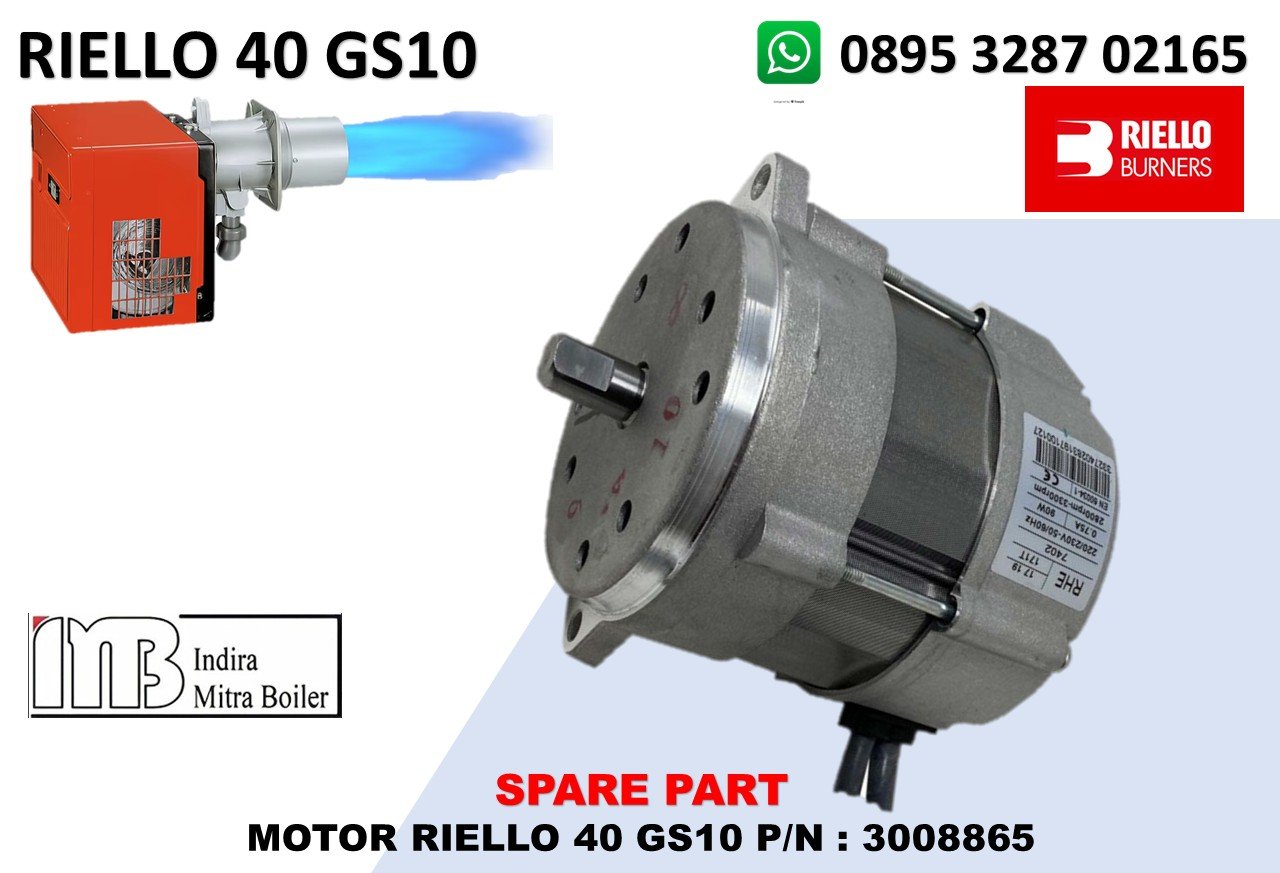

MOTOR RIELLO 40 GS10 P/N : 3008865

MOTOR Riello 40 GS10 P/N 3008865, komponen ini adalah motor listrik penggerak blower/fan wheel. Pada katalog spare part resmi Riello 40 GS10 Type 554T1, P/N 3008865 tercantum sebagai MOTOR, item No. 2. Fungsi motor dalam Riello 40 GS10 Motor 3008865 tidak menghasilkan tekanan udara secara langsung. Motor menyediakan putaran mekanis untuk fan wheel 3005788.

• Manufacturer : Riello
• P/N : 3008865
• Komponen : Motor blower/burner
• Aplikasi : Riello 40 GS10
• Tipe GS10 : 554T1
• Tegangan : 220–230 VAC
• Frekuensi : 50–60 Hz
• Daya : ±90 W
• Arus : ±0,75 A
• Putaran sekitar : 2.800–3.300 rpm
• Fungsi : Menggerakkan fan wheel 3005788

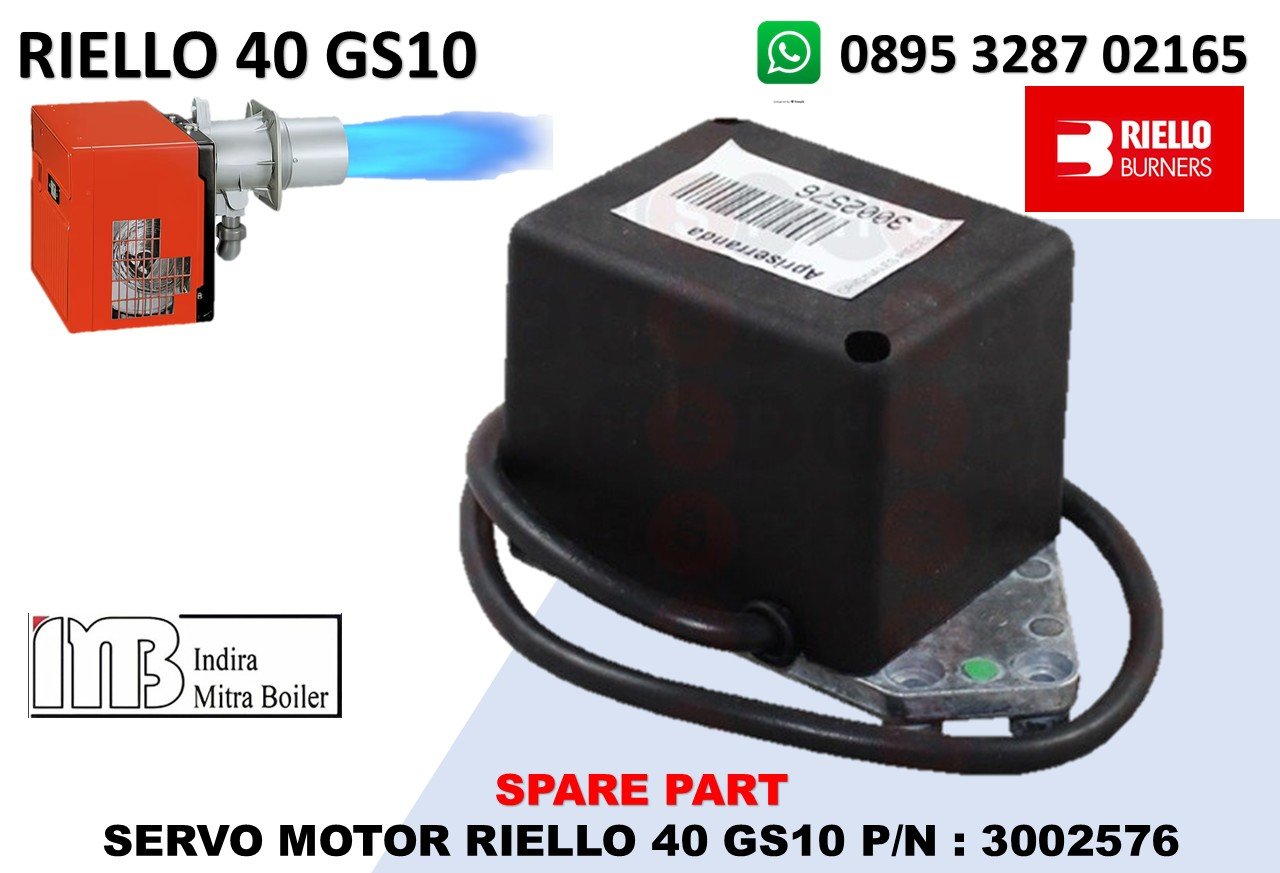

SERVO MOTOR RIELLO 40 GS10 P/N : 3002576

P/N 3002576 adalah servomotor / air shutter motor pada burner Riello 40 GS10. Katalog spare part resmi Riello mencantumkan 3002576 = SERVOMOTORE (SERVOMOTOR) sebagai item No. 29, dan komponen ini bekerja dengan air damper P/N 3006930 / 3007205. yang berfungsi untuk Mengendalikan sequence burner, Menghasilkan airflow, Menggerakkan air damper, dan Mengatur airflow.

• Manufacturer : Riello
• Burner : Riello 40 GS10
• P/N : 3002576
• Nama : Servomotor / Shutter Motor
• Fungsi : Menggerakkan air damper/shutter
• Air damper terkait : 3006930 / 3007205
• Aplikasi lain : Riello 40 GS20
• Cable : ±535 mm*
• Dimensi : ±75 × 63 × 60 mm*

KOMPONEN GAS TRAIN

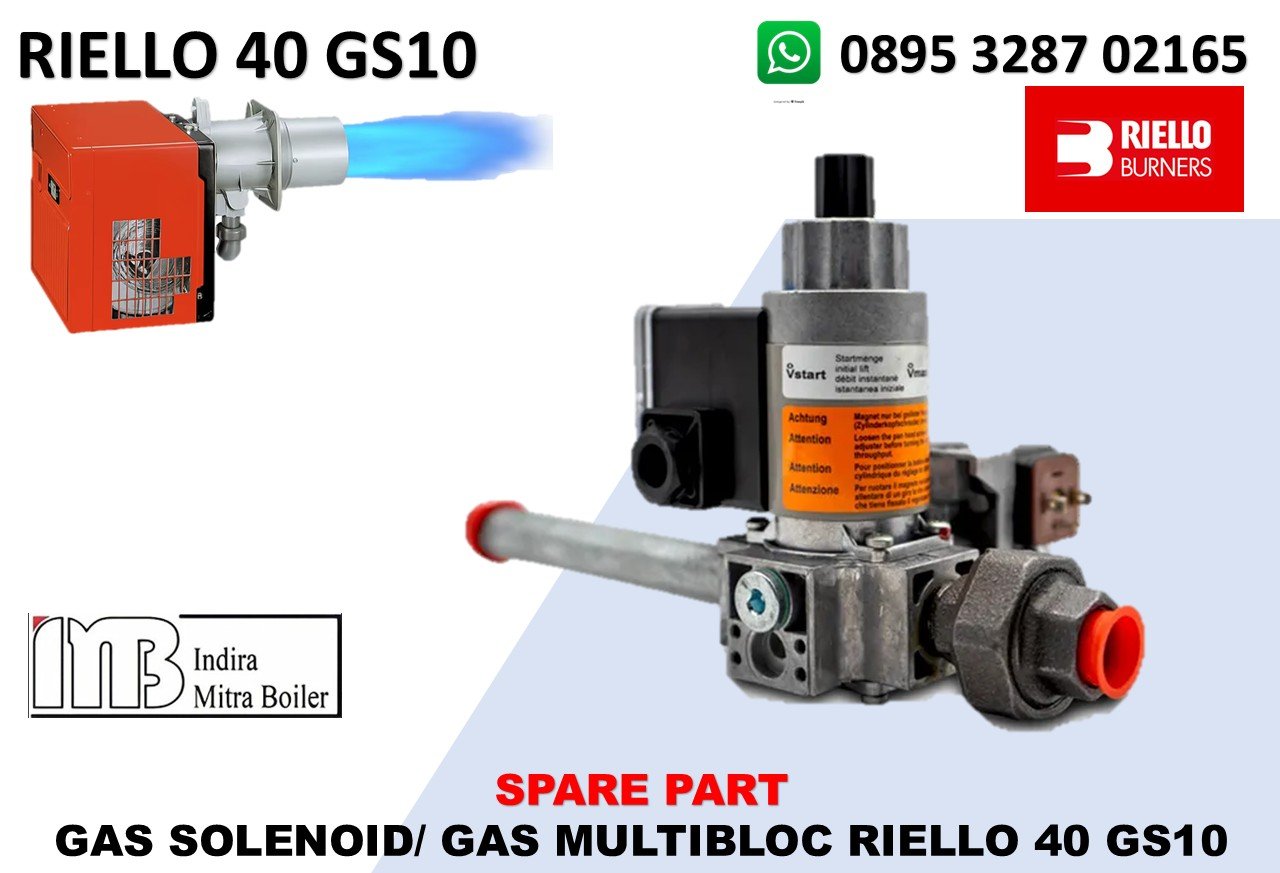

GAS SOLENOID/ GAS MULTIBLOC RIELLO 40 GS10

Riello 40 GS10, istilah Gas Solenoid / Gas Multibloc perlu dibedakan: GS10 menggunakan gas train/multibloc sebagai rangkaian pengaman dan pengaturan suplai gas, sedangkan kode P/N harus ditentukan berdasarkan gas train yang terpasang dan varian burner. Riello mencantumkan GS10 dengan beberapa pilihan gas train seperti MBC 65/1, MB 405/1, MB 407/1, dan MB 410/1. Fungsi utama Gas multibloc berfungsi sebagai gerbang utama suplai gas menuju combustion head.

• Manufacturer : Riello
• Aplikasi : Riello 40 GS10
• Komponen : Gas train / Gas multibloc
• Fungsi utama : Mengontrol dan mengamankan suplai gas ke burner
• Jenis : Gas valve train dengan automatic shut-off valve
• Media : Natural Gas / LPG gas sesuai konfigurasi
• Control : Dikendalikan oleh burner control box
• Safety : Automatic gas shut-off
• Standard : Gas trains Riello sesuai EN 676
• Supply gas train : 230 V/50 Hz atau 220 V/60 Hz, tergantung varian
