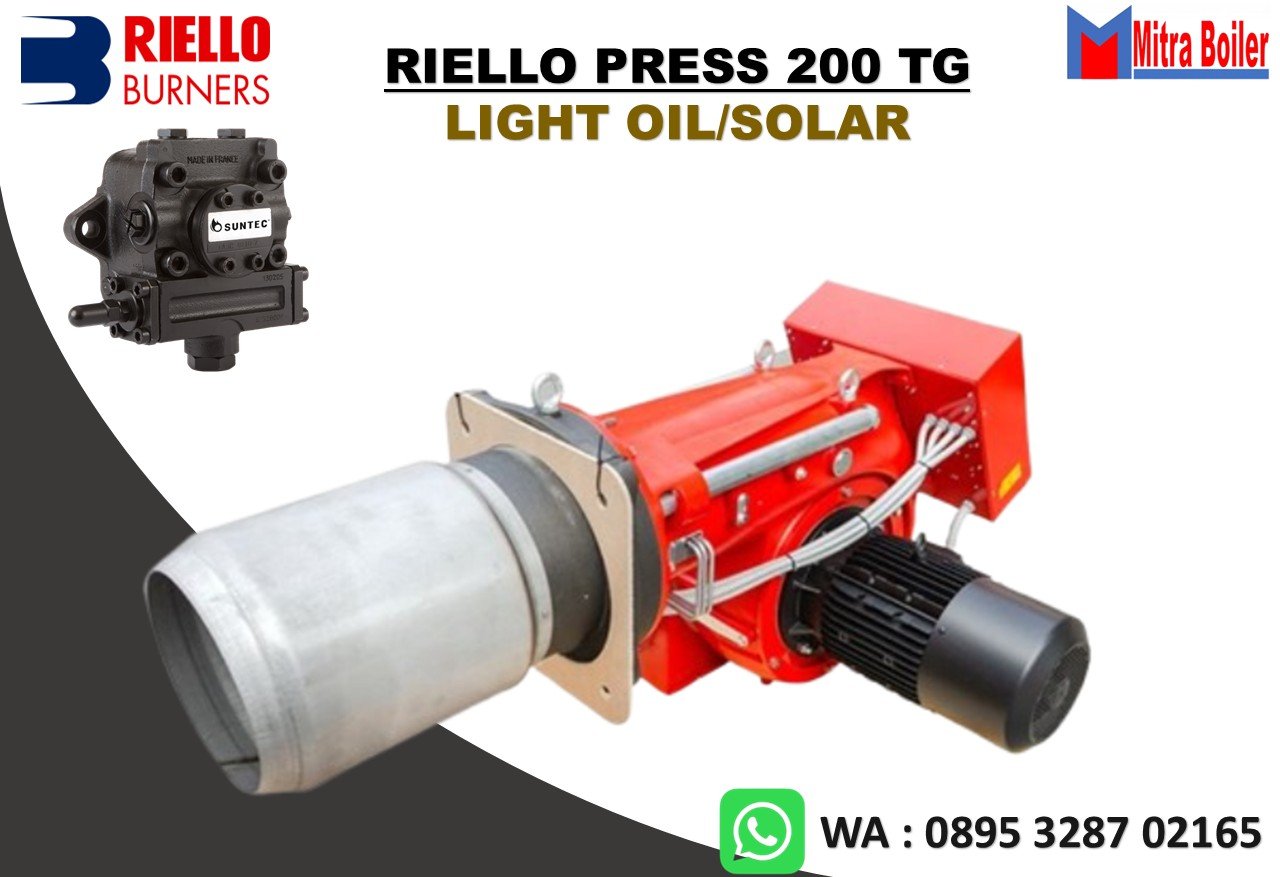

BURNER RIELLO LIGHT OIL (THREE STAGE) PRESS P 200 T/G
BURNER RIELLO LIGHT OIL (THREE STAGE) PRESS P 200 T/G
Seri burner PRESS 300 T/G mencakup jarak tembak dari 712/1779 hingga 3560 kW. Tersedia dalam 4 model berbeda, pembakar ini sangat cocok untuk dicocokkan dengan boiler ruang bertekanan.
-
BURNER RIELLO LIGHT OIL (THREE STAGE) PRESS P 200 T/G
jual BURNER RIELLO LIGHT OIL (THREE STAGE) PRESS P 200 T/G
Seri burner PRESS 200 T/G mencakup jarak tembak dari 557/1186 hingga 2372 kW. Tersedia dalam 4 model berbeda, pembakar ini sangat cocok untuk dicocokkan dengan boiler ruang bertekanan. Untuk karakteristiknya, mereka menemukan aplikasi di pabrik sipil besar untuk pemanasan rumah tangga atau aplikasi industri di mana beban termal berulang dan dapat diprediksi. Sistem eksklusif ram hidrolik, dengan 3 posisi yang dapat disesuaikan, mengatur bukaan damper, memungkinkan aliran udara sesuai dengan keluaran yang diperlukan: dengan cara ini stabilitas api dioptimalkan di setiap titik kerja, dengan pengaturan mikro tersedia.
- CODE : 20034818
- MODEL : P 200 T/G
- TYPE : 477 M1
TEKNIKAL DATA
No Parameter Spesifikasi MODEL : P 200 T/G | TYPE : 477 M1 1 Output / Delivery 557 – 2370 kW | 47 – 200 kg/jam 2 Operasi 1 tahap – 2 tahap – 3 tahap 3 Bahan Bakar Gas Oil dan campuran Gas Oil dengan Bio Fuel (FAME sesuai EN 14214) hingga 10% 4 Gas Oil – Nilai Kalor Bersih 11,86 kWh/kg 5 Gas Oil – Nilai Kalor 10,2 Mcal/kg (10.200 kcal/kg) 6 Gas Oil – Kepadatan 0,82 – 0,85 kg/dm³ 7 Gas Oil – Viskositas pada 20 °C Maks. 6 mm²/s (1,5 °E – 6 cSt) 8 Kerosene – Nilai Kalor Bersih 11,97 kWh/kg 9 Kerosene – Nilai Kalor 10,3 Mcal/kg (10.300 kcal/kg) 10 Kerosene – Kepadatan 0,77 – 0,83 kg/dm³ 11 Kerosene – Viskositas pada 20 °C Maks. 6 mm²/s (1,5 °E – 6 cSt) MOTOR IE1
- MODEL : P 200 T/G
- Electrical supply : 3N ~ 50 Hz 400 V, 3 ~ 50 Hz 230 V
- Electric motor* rpm : 2910
- W : 4
- V : 230 – 400
- A : 14 – 8.1
- Ignition transformer Prim.: 2 A – Sec.: 2 x 6.5 kV – 35 mA
- Absorbed electrical power : kW 5.4
- Electrical protection : IP 40
MOTOR IE2
- MODEL : P 200
- Electrical supply : 3N ~ 50 Hz 400 V
- 3 ~ 50 Hz 230 V
- Electric motor * rpm : 2920
- W : 4
- V : 230 – 400
- A : 13.5 – 7.8
- Ignition transformer Prim.: 2 A – Sec.: 2 x 6.5 kV – 35 mA
- Absorbed electrical power : kW 5.3
- Electrical protection : IP 40
SEPESIFIKASI BURNER RIELLO PRESS 200 TG
JUAL LIGHT OIL BURNER RIELLO PRESS 200 TG
- Pembakar minyak monoblok dengan rancangan paksa dan operasi tiga tahap, sepenuhnya otomatis, terdiri dari:
- Sirkuit hisap udara berlapis material kedap suara
- Kipas dengan bilah melengkung ke depan dengan tingkat tekanan tinggi
- Peredam udara untuk pengaturan udara yang dikontrol oleh ram hidrolik tiga tahap
- Motor starter pada 2850 rpm, tiga fase 400 V dengan netral, 50 Hz
- Kepala pembakaran, yang dapat diatur berdasarkan keluaran pembakaran, dilengkapi dengan:
- kerucut ujung baja tahan karat, tahan terhadap korosi dan suhu tinggi
- elektroda pengapian
- cakram stabilitas nyala api
- Pompa roda gigi untuk suplai bahan bakar bertekanan tinggi, dilengkapi dengan:
- filter
- pengatur tekanan
- sambungan untuk memasang pengukur tekanan dan vakuometebypass internal untuk pemasangan pipa tunggal
- – Unit katup dengan katup pengaman oli dan tiga katup penghantar oli pada sirkuit keluaran; Fotosel untuk deteksi api
- Kotak kontrol pengaman pembakar berbasis mikroprosesor, dengan fungsi diagnostik
- Sakelar on/off pembakar
- Jendela inspeksi api
- Palang geser untuk memudahkan pemasangan dan perawatan
- Filter pelindung terhadap gangguan radio
- Tingkat perlindungan listrik IP X0D (IP 40).
CARA KERJA BURNER RIELLO PRESS 200 T/G
Cara kerja Burner Riello PRESS 200 T/G didasarkan pada sistem pembakaran tiga tahap (three-stage / 3-nozzle) menggunakan bahan bakar solar (light oil). Sebagai burner berskala industri besar, model monoblok dengan aliran udara paksa (forced draught) ini mampu menghasilkan daya termal luar biasa berkisar antara 557 hingga 2372 kW (atau setara dengan kapasitas panas hingga 2.000.000 Kcal/jam).Ciri khas utama dari seri PRESS T/G adalah penggunaan sistem ram hidrolik eksklusif dengan 3 posisi penyetelan. Sistem hidrolik ini bertugas mengatur bukaan peredam udara (air damper) secara otomatis dan mekanis mengikuti aktifnya masing-masing nozzle. Hal ini menjamin rasio campuran solar dan udara selalu seimbang di setiap tahap untuk menghasilkan stabilitas api yang optimal.Berikut adalah urutan kerja sekuensial (tahap demi tahap) dari Riello PRESS 200 T/G:1. Tahap Pra-Ventilasi (Pre-Purge Phase)- Saat panel kontrol eksternal boiler atau mesin industri mendeteksi kebutuhan panas (Demand ON), control box keselamatan otomatis berbasis mikroprosesor akan memulai siklus kerja.
- Motor listrik 3-phase berkekuatan besar menyala untuk menggerakkan kipas pembakaran (blower).
- Pada saat yang sama, ram hidrolik mendorong damper udara terbuka ke posisi maksimum (100%). Udara ditiupkan ke dalam ruang bakar selama beberapa puluh detik untuk menyapu bersih sisa uap bahan bakar gas terperangkap guna mencegah bahaya ledakan (backfire) saat penyalaan.
- Poros motor juga memutar pompa solar bertekanan tinggi untuk mensirkulasikan bahan bakar dan membangun tekanan hidrolik kerja internal.
2. Tahap Pengapian Awal & Api Tahap 1 (Ignition & 1st Stage)- Setelah fase pra-ventilasi selesai, ram hidrolik menurunkan bukaan air damper ke posisi minimum (setelan awal untuk Api Tahap 1).
- Ignition transformer (trafo pemantik) aktif melepas tegangan tinggi ke ujung elektroda, memicu percikan busur api listrik konstan.
- Katup solenoid solar untuk Nozzle 1 terbuka. Solar disemprotkan membentuk kabut mikro, bercampur udara, lalu langsung tersulut oleh percikan elektroda membentuk Api Tahap 1 (Api Kecil).
- Sensor Deteksi Api (Photocell): Sensor cahaya memantau kestabilan api pertama ini. Jika api gagal terbentuk dalam waktu aman (safety time), control box langsung menutup aliran solar dan burner masuk status Lockout (lampu indikator merah menyala).
3. Perpindahan ke Api Tahap 2 (2nd Stage / Dua Nozzle)- Apabila temperatur atau tekanan sistem boiler masih membutuhkan pasokan energi besar untuk mencapai target, kontroler eksternal memberikan perintah untuk menaikkan kapasitas panas.
- Katup solenoid solar untuk Nozzle 2 terbuka.
- Secara mekanis-hidrolik, ram hidrolik akan bergerak maju ke posisi kedua (menengah) untuk menambah bukaan air damper. Suplai udara bertambah secara proporsional mengimbangi tambahan bahan bakar dari Nozzle 2, membentuk Api Tahap 2 (Api Sedang).
4. Perpindahan ke Api Tahap 3 (3rd Stage / Tiga Nozzle Penuh)- Jika beban termal industri masih tinggi dan membutuhkan kinerja puncak, burner akan naik ke kapasitas maksimum.
- Katup solenoid solar untuk Nozzle 3 terbuka. Kini ketiga nozzle menyemprotkan bahan bakar secara bersamaan.
- Ram hidrolik bergerak ke posisi ketiga (maksimum) untuk membuka air damper sepenuhnya. Burner kini beroperasi pada kekuatan penuh mencapai daya 2372 kW (Api Besar / Api Tahap 3).
5. Modulasi Turun & Pemadaman Aman (Shutdown)- Modulasi Tiga Tahap: Seiring dengan terpenuhinya suhu atau tekanan boiler mendekati setpoint, burner tidak langsung mati mendadak secara kasar. Jalur kontrol akan mematikan Nozzle 3, lalu Nozzle 2 secara bertahap. Seiring nozzle ditutup, ram hidrolik mundur secara otomatis untuk mengecilkan bukaan udara, sehingga burner turun kembali ke Api Tahap 1. Sistem ini mengurangi stres termal pada dinding ruang bakar boiler.
- Shutdown: Begitu kebutuhan panas terpenuhi sepenuhnya, katup Nozzle 1 ditutup rapat sehingga api padam total. Motor kipas tetap berputar beberapa saat (post-purge) untuk mendinginkan kepala pembakaran stainless steel sebelum burner benar-benar kembali ke mode siaga (standby) menunggu siklus baru
Katalog CATLOG PRESS T_G_TS0038UK03
